恩瓦尔框架式集装箱承载底座结构

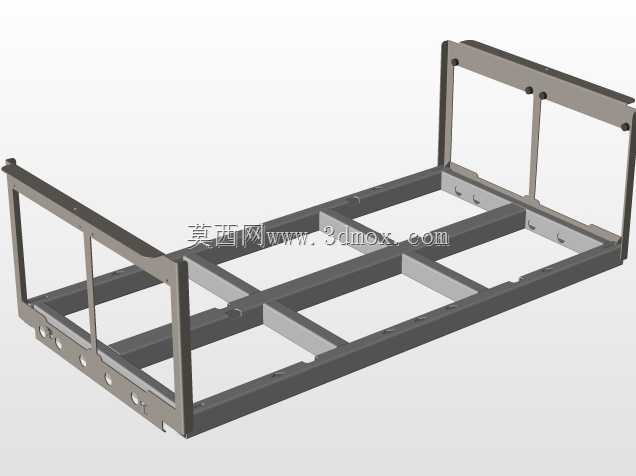

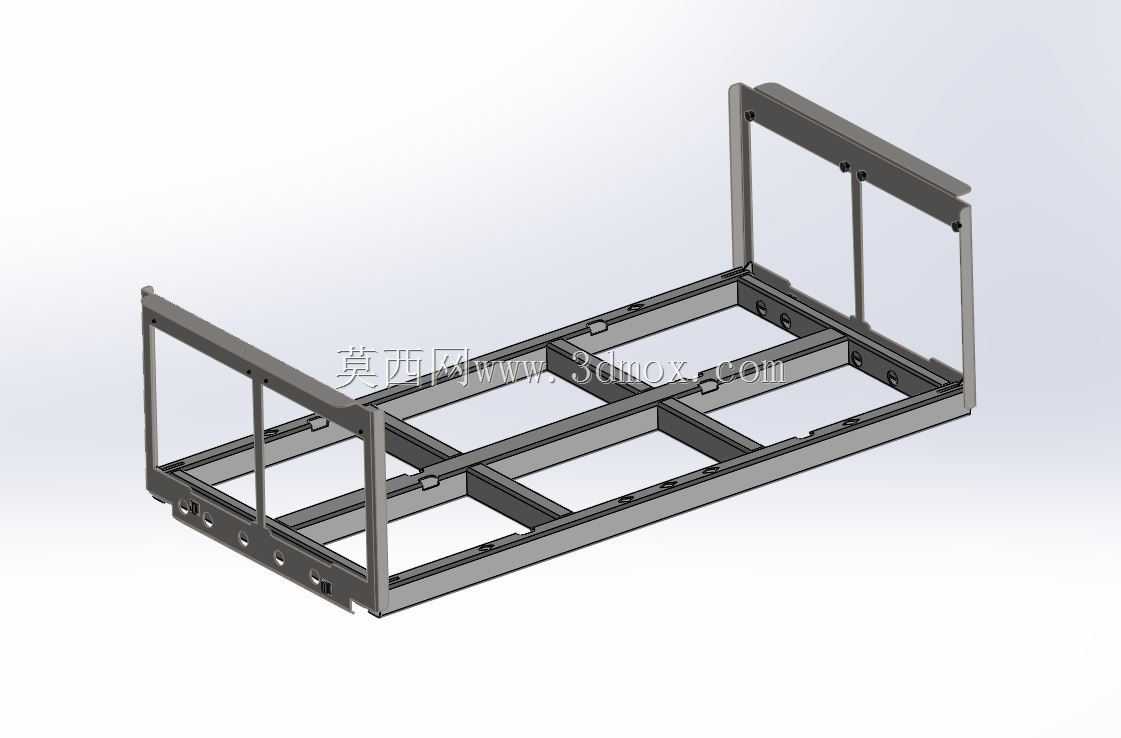

　　该结构为集装箱配套的框架式承载底座，主要应用于厂区内部物料周转、专线物流定点运输、生产线边工位器具承载等场景，可适配标准化集装箱内部的安装固定需求，也可单独作为重型物料的堆垛承载架使用，解决散件物料在储运过程中易移位、堆垛稳定性差的问题。从结构设计来看，整体采用矩形钢管拼焊成型，底部设置多道横向与纵向交叉的加强梁，将承载面分割为多个独立的受力单元，避免大跨度平面受载后出现下挠变形，两侧的立式围栏采用与底梁同规格的型材焊接，围栏上预留的安装孔位可用于绑定防护绑带、安装挡料杆件，防止运输过程中物料从侧面滑落。设计阶段优先考虑了安装边界的适配性，整体外廓尺寸完全匹配对应规格集装箱的内部净空尺寸，

　　底梁侧边预留的固定孔可直接与集装箱底板的预装锁点对位，无需现场二次打孔即可完成快速固定，底梁下部预留的叉车槽位适配标准工业叉车的叉齿尺寸，可实现整架物料的快速叉取转运，无需额外配置托盘。结构受力设计上，每道梁的拼接位置都采用满焊工艺处理，焊缝位置避开了最大应力集中区域，梁体的排布间距参考了常规工业零部件的堆垛受力特点，单格承载区域的尺寸可兼容大部分标准周转箱的摆放，也可直接放置异形重型工件，立式围栏的高度设置兼顾了堆垛高度限制与侧面防护需求，不会因为围栏过高影响上层物料的吊装作业，也不会因为高度不足失去侧面挡护的作用。实际使用过程中，该框架可直接固定在集装箱内部，作为重复使用的内置承载架，减少一次性木质托盘的耗材使用，

　　也可在生产车间内作为工位周转架使用，配合车间的输送线实现物料的线边转运，框架表面的处理工艺可适配户外储运的防锈需求，在长时间周转使用过程中不易出现锈蚀变形，整体结构无易损易耗部件，维护成本极低，所有型材均采用常规标准规格，后期出现局部变形时可直接切割替换对应梁段，无需整体报废。
