单坡立柱式户外遮阳遮雨棚结构设计

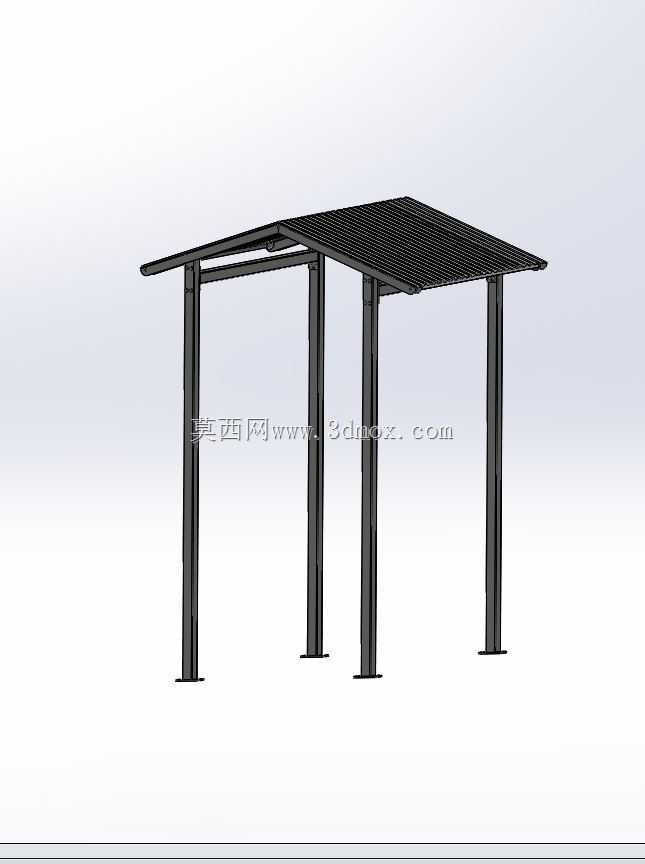

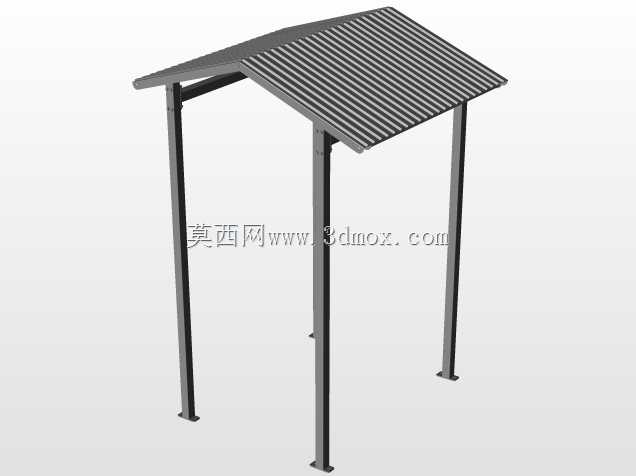

　　该结构属于户外装配式遮蔽设施范畴，日常可应用于非机动车停放区、户外作业点位临时遮蔽、厂区人行通道遮雨、小型设备露天防护等场景，核心作用是通过顶部坡面结构引导雨水排放、阻隔直射阳光，为下方区域提供稳定的遮蔽空间。从结构设计逻辑来看，整体采用四立柱对称支撑布局，立柱选用等截面矩形型材，底部设置法兰安装盘，可通过膨胀螺栓直接固定于硬化混凝土地面，安装时需保证四根立柱的安装基面水平度偏差控制在合理范围，避免顶部框架安装后出现应力集中导致的结构变形。顶部框架采用单坡排水设计，坡面沿长度方向设置微小倾斜角度，雨水可顺着坡面自然流向单侧排水边，无需额外设置复杂排水管路，适配多数户外场地的排水需求；顶面铺设的条状铺装构件采用卡槽式固定方式，

　　相邻构件拼接处预留微量热胀冷缩间隙，避免高温环境下构件膨胀起拱，同时铺装构件表面做防滑耐磨处理，后期维护更换时可单独拆卸单块构件，无需整体拆解顶面结构。设计过程中优先考虑现场装配的便捷性，所有构件均采用标准化接口设计，立柱与顶部横梁通过角码配合螺栓连接，无需现场焊接作业，普通施工人员借助常规扳手工具即可完成整体组装，单组结构的组装时长可控制在两小时以内，大幅降低现场施工的人工成本与动火作业风险。从安装边界来看，该结构的横向跨度适配常规双车位停放需求，纵向长度可根据实际使用场景通过增减顶部铺装构件数量灵活调整，立柱高度预留足够的净空尺寸，可满足常规家用车辆、小型作业设备的通行与停放需求，同时立柱与顶部框架的连接节点做了加强处理，

　　可抵御常规地区的常年风压与积雪荷载，在非极端恶劣天气区域无需额外增设斜向支撑构件，整体外观简洁利落，不会对周边建筑视觉效果造成突兀影响。结构整体的受力传递路径清晰，顶面承受的雨雪荷载、风荷载通过横梁均匀传递至四根立柱，再通过立柱底部的法兰盘传递至地面硬化层，整体受力均匀无冗余构件，材料利用率处于较高水平，在保证结构强度的前提下尽可能控制整体自重，降低对安装基面的荷载要求。
