四旋翼航拍无人机SolidWorks结构设计模型

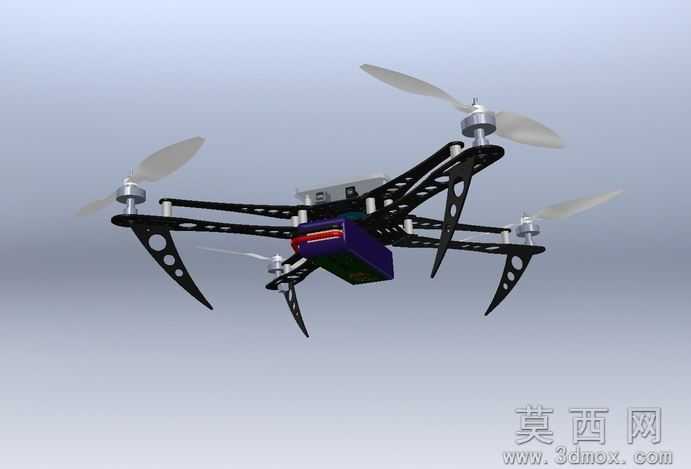

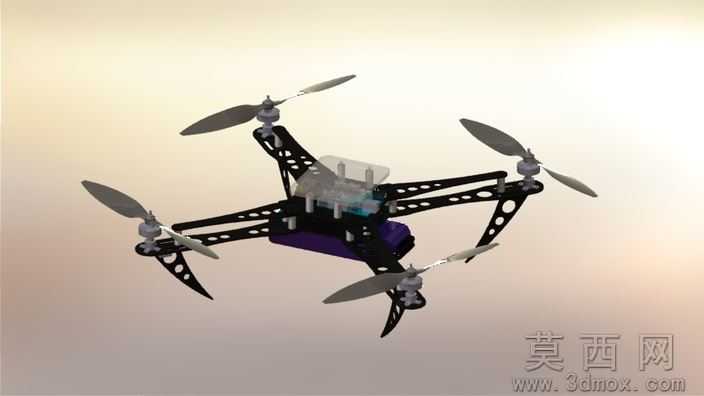

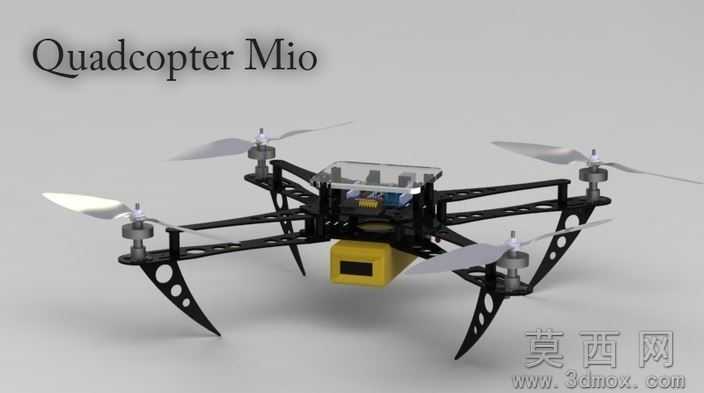

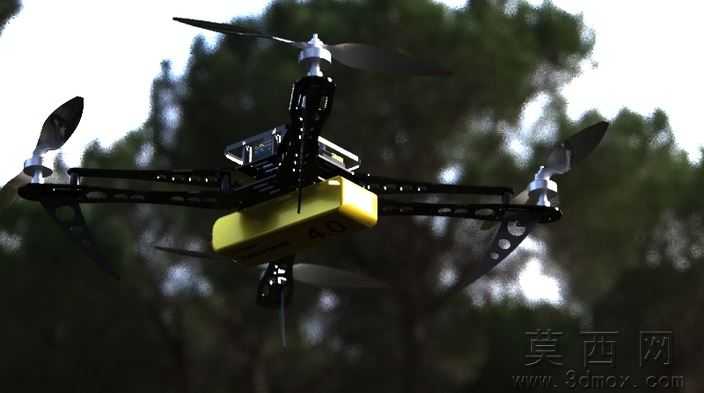

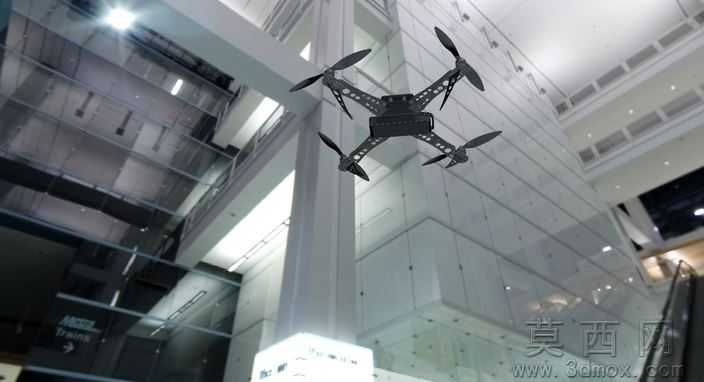

本模型为四旋翼航拍无人机整机结构三维设计模型，建模阶段采用SolidWorks2010版本完成全参数化建模，从核心机架的基准草图绘制开始，依次完成机臂镂空结构、电机安装座、飞控舱卡槽、电池仓限位结构、螺旋桨快拆接口的特征建模，每一个结构尺寸都经过装配干涉校验，确保各部件装配间隙控制在合理公差范围内，不存在特征重叠、装配错位等建模问题。参数设计层面，模型严格参照消费级航拍无人机的真实尺寸比例设定，机臂采用等强度镂空设计，在保证结构刚性的前提下尽可能降低整机自重，四个电机安装位呈X型对称分布，重心与整机几何中心完全重合，飞控舱预留了标准飞控板、电调的安装定位孔，电池仓设计有弹性卡扣结构，可适配不同容量的锂聚合物电池，螺旋桨采用正反桨配对设计，对应不同旋转方向的气动外形特征。渲染材质部分，机架主体赋予哑光碳纤维纹理材质，还原碳纤维板材的细腻编织纹理与半哑光质感，电机外壳赋予金属磨砂铝合金材质，螺旋桨赋予半透明高强度工程塑料材质，电池部分赋予紫色哑光PVC外壳材质，场景采用柔和的漫反射打光，清晰呈现各部件的结构细节与材质差异，渲染效果贴近真实产品的视觉表现。结构原理层面，该四旋翼无人机通过四个无刷电机驱动正反螺旋桨旋转产生升力，通过不同电机的转速差实现俯仰、横滚、偏航、升降的全向飞行控制，镂空机臂可有效降低飞行过程中的风阻，同时减轻飞行震动对飞控传感器的干扰，分层式的舱体设计将飞控、电池、电调等部件有序分隔，避免电磁干扰影响飞行稳定性。软件兼容方面，模型除原生SolidWorks2010格式的可编辑参数化文件外，还同步导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面、缺失特征等问题。研发教学应用层面，该模型可作为无人机专业课程的教学案例，帮助学习者理解四旋翼无人机的结构组成、装配逻辑与飞行控制原理，也可作为无人机研发阶段的结构验证原型，用于改装定制机架、测试不同载荷的安装适配性，还可用于3D打印制作无人机验证样机，降低无人机DIY的设计门槛，为航拍无人机的结构优化、功能拓展提供可靠的三维设计参考。
