Arduino四轴飞行器机架三维设计模型

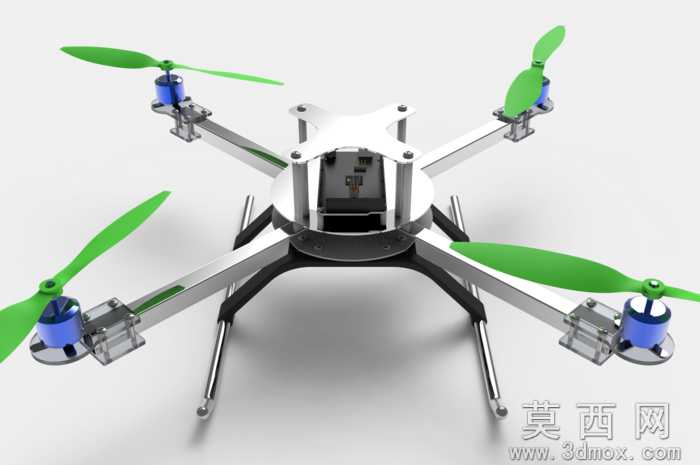

本模型为适配Arduino控制方案的四轴飞行器机架完整三维设计，建模阶段以T-rex600滑行为结构参考蓝本，首先完成中心核心舱的参数化建模，精准预留飞控板安装位、电源接线槽与传感器固定孔位，确保核心控制组件可无干涉嵌入安装；随后完成四根机臂的对称建模，每根机臂严格匹配电机安装座的孔位尺寸，机臂与中心舱采用快拆式连接结构设计，既保证结构连接强度，也方便后期维护更换部件，最后完成起落架的建模，起落架采用金属支杆加缓冲脚垫的结构，可在降落时有效吸收冲击能量，保护机身核心部件不受磕碰损伤。参数设计上严格遵循四轴飞行器的动力学对称要求，四个电机安装位处于同一水平面且到中心舱的距离完全一致，机臂长度经过精准测算适配对应尺寸的螺旋桨，避免相邻机臂的螺旋桨在转动时发生干涉，整体机架重心严格控制在中心舱几何中心位置，为飞行姿态稳定提供基础结构保障，同时对所有安装孔位、连接卡扣的尺寸做了公差适配设计，确保实物加工后可顺利完成组装。渲染材质方面，中心舱主体采用哑光航空铝合金材质表现，还原金属机架的轻量化高强度质感，机臂表面做拉丝金属纹理处理，电机外壳呈现亮面金属烤漆效果，螺旋桨采用半透明亮绿色工程塑料材质，起落架支杆为抛光金属质感，脚垫为黑色防滑橡胶材质，所有材质参数经过反复调试，最终渲染图可清晰展现各部件的材质差异与结构细节，直观呈现成品组装后的真实视觉效果。结构原理上采用经典X型四旋翼布局，四个电机分别安装在四根机臂末端，相邻电机转向相反，通过调节不同电机的转速差即可实现飞行器的升降、俯仰、横滚、偏航全姿态控制，中心舱作为核心承载结构，承担飞控、电池、电调等所有核心电子元件的安装固定功能，机臂为动力传导结构，将电机产生的升力传递至中心舱带动整机升空，起落架为降落缓冲结构，避免机身直接接触地面造成部件损坏，整体结构布局合理，动力传导路径清晰，完全符合多旋翼飞行器的气动设计要求。软件兼容方面，模型输出包含Autodesk、Inventor2011、CATIAV5、STEP、IGES、STL等多种通用格式，可适配绝大多数主流三维设计软件直接打开编辑，无需额外格式转换，其中STEP、IGES为通用中间格式，可在不同CAD软件间无损传递模型结构，STL格式可直接导入切片软件用于3D打印制作实物机架，不同格式的文件均保留了完整的装配结构与部件参数，方便使用者根据自身需求做二次修改调整。研发教学应用上，该模型既可以作为航模爱好者DIY四轴飞行器的结构参考，直接用于3D打印或机加工制作实物机架，搭配Arduino飞控完成整机组装调试，也可作为高校无人机相关专业、Arduino开源硬件课程的教学案例，用于讲解多旋翼飞行器的结构设计原理、动力匹配逻辑、三维建模规范，帮助学习者快速掌握航模结构设计的核心要点，同时也可作为无人机研发团队早期方案验证的基础模型，在此结构基础上调整参数快速迭代不同尺寸、不同载荷的四轴飞行器方案，缩短研发周期。
