室内错层折返式恩瓦尔楼梯结构设计

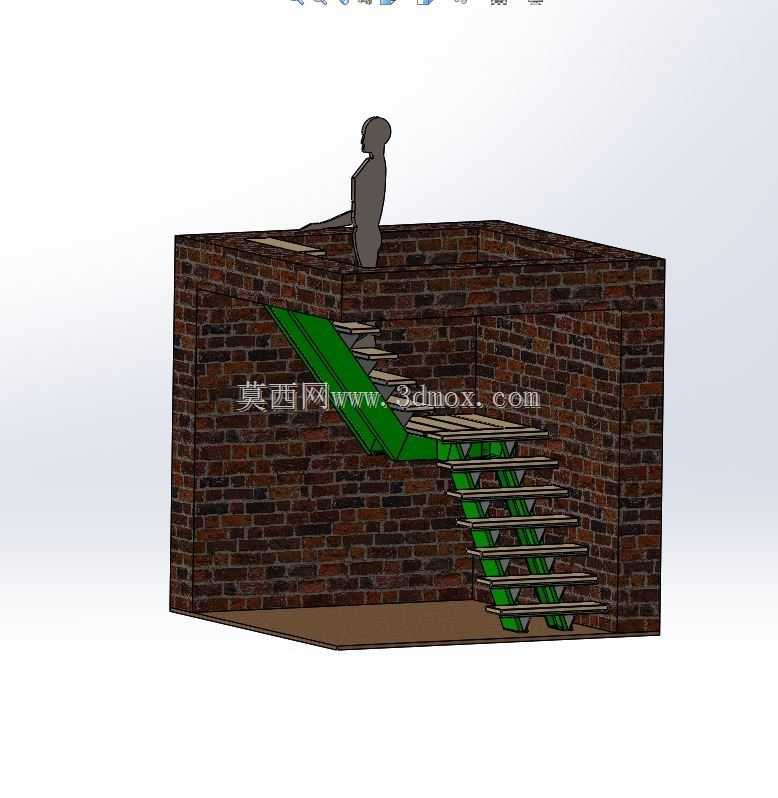

　　这款楼梯结构主要适配民用住宅、小型复式商业空间的错层通行需求，在有限的建筑开间内完成上下层的动线衔接，相比直跑楼梯能大幅压缩水平占用空间，相比旋转楼梯又能保证通行宽度与踏步尺寸的合规性，适配层高2.8米至3.2米的常规室内错层场景，梯段整体水平投影长度控制在3.2米以内，宽度预留0.9米的标准通行空间，安装时需依托两侧砖混墙体做侧向受力支撑，底部无需额外设置落地承重柱，能最大化释放楼梯下方的可用空间。从结构设计逻辑来看，整个梯段采用折返式布局，中间设置过渡平台衔接两段不同走向的踏步，踏步采用等步高设计，步高控制在160mm至180mm的人体工程学舒适区间，步宽保持260mm以上的踩踏深度，避免上下通行时出现踏空、磕碰的问题。

　　梯身的支撑结构采用双侧斜梁搭配横向踏步托板的形式，斜梁采用变截面设计，在梯段转折位置做加强处理，分散踏步传递的竖向荷载，每级踏步下方都设置独立的横向支撑肋，将踏步承受的人体荷载均匀传递到两侧斜梁上，再通过斜梁上下端的预埋连接件，将整体荷载传递到上层楼板结构与下层地面结构上。设计过程中重点考虑了安装边界的适配性，梯段上端与上层楼板的衔接位置预留了50mm的安装调节余量，可适配不同施工误差的楼板开口尺寸，下端与地面的连接位置设置可调节支撑脚，能抵消地面铺装带来的高度差，两侧与墙体的连接位置采用膨胀螺栓固定，固定点间距控制在800mm以内，保证整体结构的抗侧移能力。从实际使用场景来看，这类楼梯不仅承担日常的上下层通行功能，

　　梯段下方的闲置空间还可作为储物区、小型功能区使用，结构本身的外露支撑构件也可根据装修需求做包覆处理，适配不同的室内装修风格。建模过程中对踏步的拼接间隙、支撑构件的连接位置都做了干涉检查，所有连接节点都预留了标准件的安装空间，实际生产时可直接根据模型尺寸下料加工，无需二次调整结构尺寸，整体结构的受力经过简化验算，在常规民用荷载下不会出现结构变形、异响的问题，踏步表面预留了防滑条的安装槽位，后期铺装面层时可直接嵌入防滑构件，提升通行安全性。
