立式多层工业设备承载机架结构设计

　　该立式多层承载机架主要面向工业生产场景中各类中小型设备的集成安装需求，常见于车间生产线旁的功能单元集成、实验室测试设备搭载、小型工控系统的柜体支撑等场景，可作为独立承载结构使用，也可配套外装护板形成完整设备柜体。从实际用途来看，该框架通过分层设计实现不同功能模块的空间分隔，上层可安装控制类元件、显示组件，中层可布置执行机构或功能模组，下层可放置配重块、动力单元或储料结构，有效利用垂直空间减少设备占地面积。

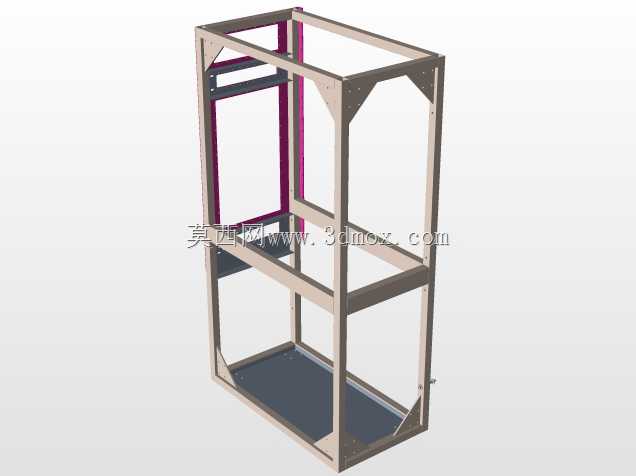

　　在功能特性设计上，框架主体采用型材拼接加三角加强筋的结构形式，四个主立柱作为核心承载构件，在每层横梁与立柱的连接位置设置三角形加强板，抵消设备运行过程中产生的侧向弯矩与振动载荷，避免长期使用后出现连接位松动变形。框架侧边预留的安装孔位可适配不同规格的护板、导轨、安装板，支持使用者根据实际搭载的设备类型灵活调整内部安装位置，中间分层的横梁采用等强度设计，根据每层预设承载负荷调整型材截面规格，在保证整体刚性的前提下控制整体自重。

　　设计过程中优先考虑安装边界的适配性，框架整体为规则长方体立式结构，外轮廓无突出的异形结构，可直接嵌入标准尺寸的设备安装工位，也可并排拼接组成多联设备组。底部框架预留的安装孔可配合膨胀螺栓或减震脚杯固定在地面，抵消设备运行产生的晃动，顶部的吊装孔位方便生产转运过程中的整体吊装作业，无需额外设计吊具。框架后侧预留的开放式空间方便布线与管路排布，操作人员可从后侧完成线缆、气路的连接与后期维护，前侧无遮挡的结构也方便安装操作面板、检修门等外装部件。

　　从结构细节来看，所有型材的连接位置均采用贴合面加工处理，保证拼接后框架的整体垂直度与平面度，避免因安装面不平导致搭载的设备出现运行卡滞、对位偏差等问题。分层隔板采用防滑耐磨的板材铺设，边缘做折边处理，防止放置在层板上的小零件、工具滑落，框架侧边的竖向型材预留通长安装槽，可根据需求加装线槽、拖链固定座、理线架等辅件，适配不同设备的布线需求。整体结构未设置多余的装饰性构件，所有结构件均服务于承载与安装功能，加工工艺适配常规的钣金切割、折弯、焊接工序，生产加工难度低，后期维护更换构件也无需特殊工装，适合批量加工应用。
