恩瓦尔压缩天然气换热加热装置结构

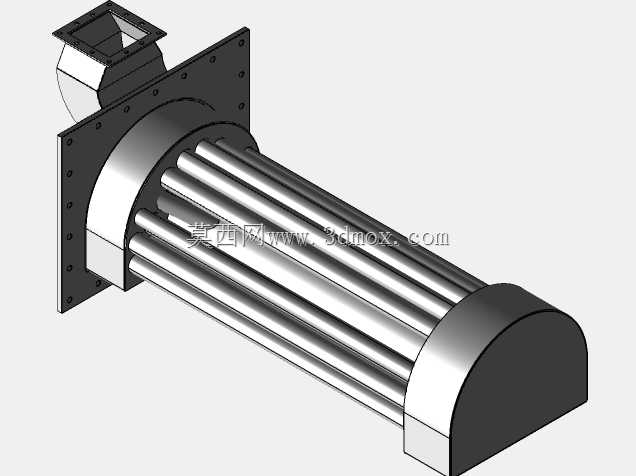

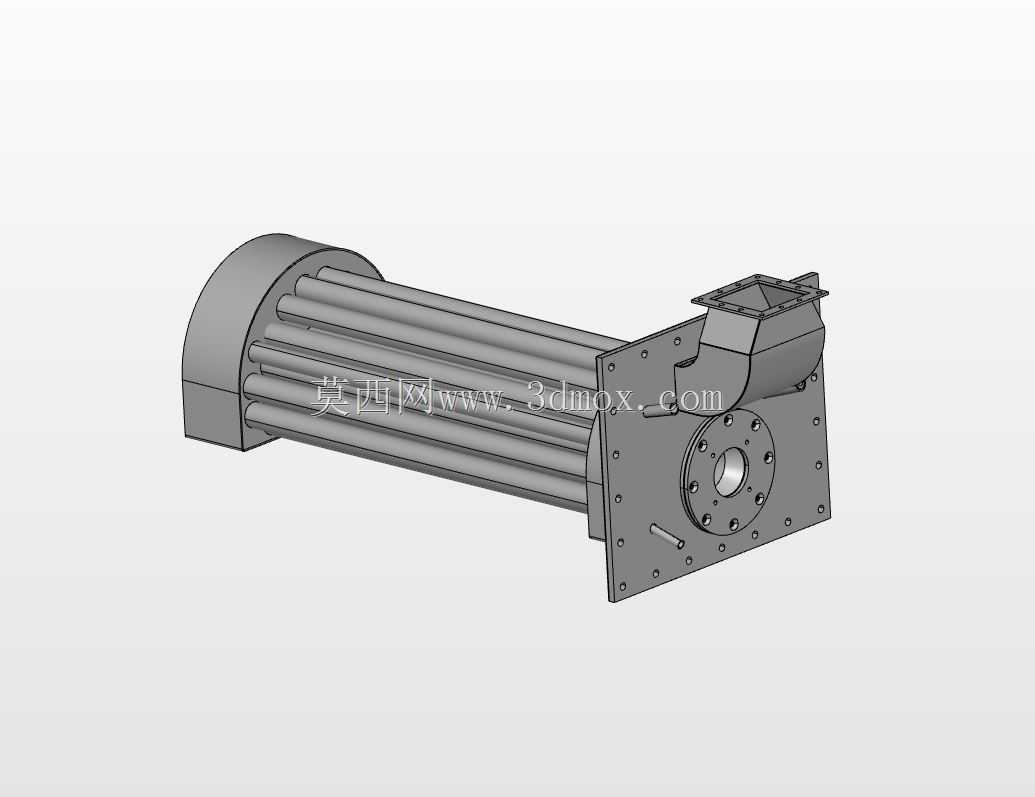

　　该装置主要应用于天然气输配场站、调压计量撬、CNG加气站等场景，针对高压压缩天然气节流降压过程中产生的焦耳-汤姆逊冷效应，避免低温导致管线冰堵、密封件脆裂、计量仪表失准等问题，通过介质换热将天然气温度提升至合理区间，保障输气系统稳定运行。从结构设计来看，装置采用卧式管壳式换热布局，核心换热段为多根平行排布的管束结构，一端为圆形封头端盖，通过法兰与管板密封连接，另一端集成了介质进出口腔体与安装法兰板，安装法兰板上预留了多组螺栓孔位，可直接与现场管线法兰对接，无需额外制作过渡连接件，适配常规高压管线的安装标准。设计过程中优先考虑了高压工况下的结构强度，管板与管束的连接采用强度胀接加密封焊的组合形式，避免高压天然气窜漏；

　　进出口腔体采用流线型流道设计，减少介质流动阻力，降低运行过程中的压损，同时避免流道死角导致的介质滞留。安装边界方面，装置整体为卧式圆柱形态，安装时需预留管束轴向抽芯空间，用于后期检修时清理管束外壁结垢、检查管束腐蚀情况；径向方向需预留法兰螺栓拆装的操作空间，底部可通过配套支座固定在撬装底座或混凝土基础上，安装时需保证装置水平度偏差在允许范围内，避免换热介质偏流影响换热效率。功能上，该装置可适配热水、蒸汽、导热油等多种换热介质，通过调整管束数量与长度可匹配不同流量、不同压力等级的天然气加热需求，结构上没有复杂的运动部件，运行可靠性高，日常维护仅需定期检查法兰密封面、清理换热管束即可，适配长周期连续运行的输气工况。建模过程中对管束排布、

　　法兰螺栓孔位、流道过渡圆角均做了精确还原，可直接用于撬装设备的布局干涉检查、安装模拟，也可作为同类型加热设备结构设计的参考样例，帮助设计人员快速掌握管壳式天然气加热器的结构组成与安装要点，减少前期方案设计的重复建模工作量。
