工业厂房通风井配套型钢支撑构架

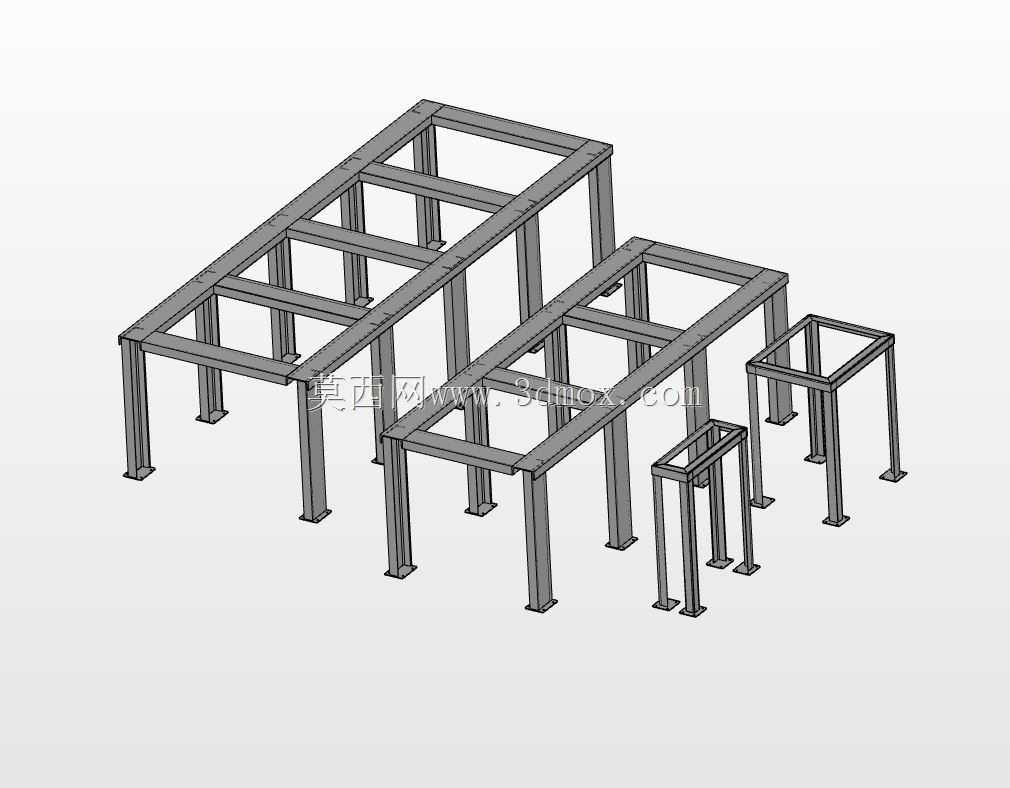

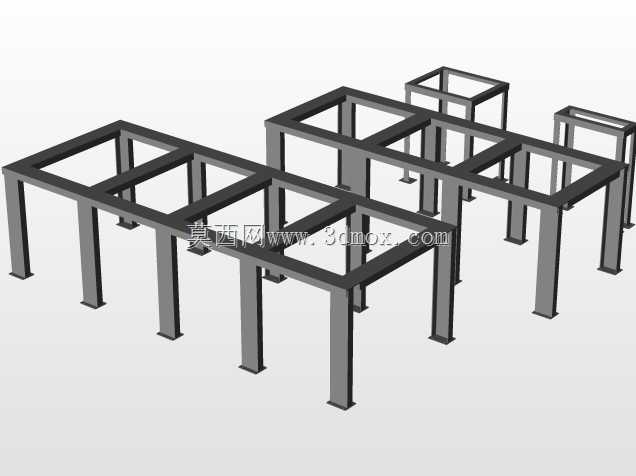

　　这套支撑构架主要服务于工业厂区、商用建筑的竖向通风井道布设场景，作为通风井道的下部承载结构，承担井道自重、通风设备运行振动荷载以及外部风荷载的传递作用，避免井道直接搭接在屋面或楼面结构上造成局部荷载超标。从结构形式来看，整套构架采用多组独立门型刚架单元顺次排布的设计，不同单元的高度、跨度根据对应井段的截面尺寸做了差异化匹配，从左至右刚架高度逐段降低、跨度逐段收窄，刚好适配阶梯式收分的通风井道布设需求，无需额外做转接件即可完成井道与支撑的对接。设计阶段优先选用H型钢作为主受力构件，立柱与横梁之间采用刚性焊接节点，所有立柱底部预设带地脚螺栓孔的端板，可直接与下部混凝土基础或钢结构楼面梁做栓接固定，安装时无需现场裁切构件，

　　只要按照定位标记对齐螺栓孔即可完成初定位，能大幅缩短现场安装的作业周期。从安装边界来看，最高一组刚架的立柱间距匹配大截面主通风井的宽度，后续逐组缩小的刚架对应分支通风井的布设位置，相邻刚架之间预留了足够的检修操作空间，运维人员可在构架间隙内完成通风管道法兰连接、紧固件复紧等常规作业，不需要额外搭设临时操作平台。构件选型阶段充分考虑了通风设施长期运行的振动特性，所有横梁的挠度取值控制在1/400以内，避免构架挠度过大导致通风管道接口错位漏风，立柱长细比满足室外钢结构布设的规范要求，即使在常年大风的厂区环境下也不会出现共振失稳问题。构架表面默认预留了防腐涂装的工艺余量，建模时所有焊缝位置都做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，不同单元的连接位置预设了通用的螺栓连接接口，后续如果需要调整井道走向，只需更换对应段的横梁构件即可，不需要整体拆除重构。
