带辊道输送结构的手动移载周转推车

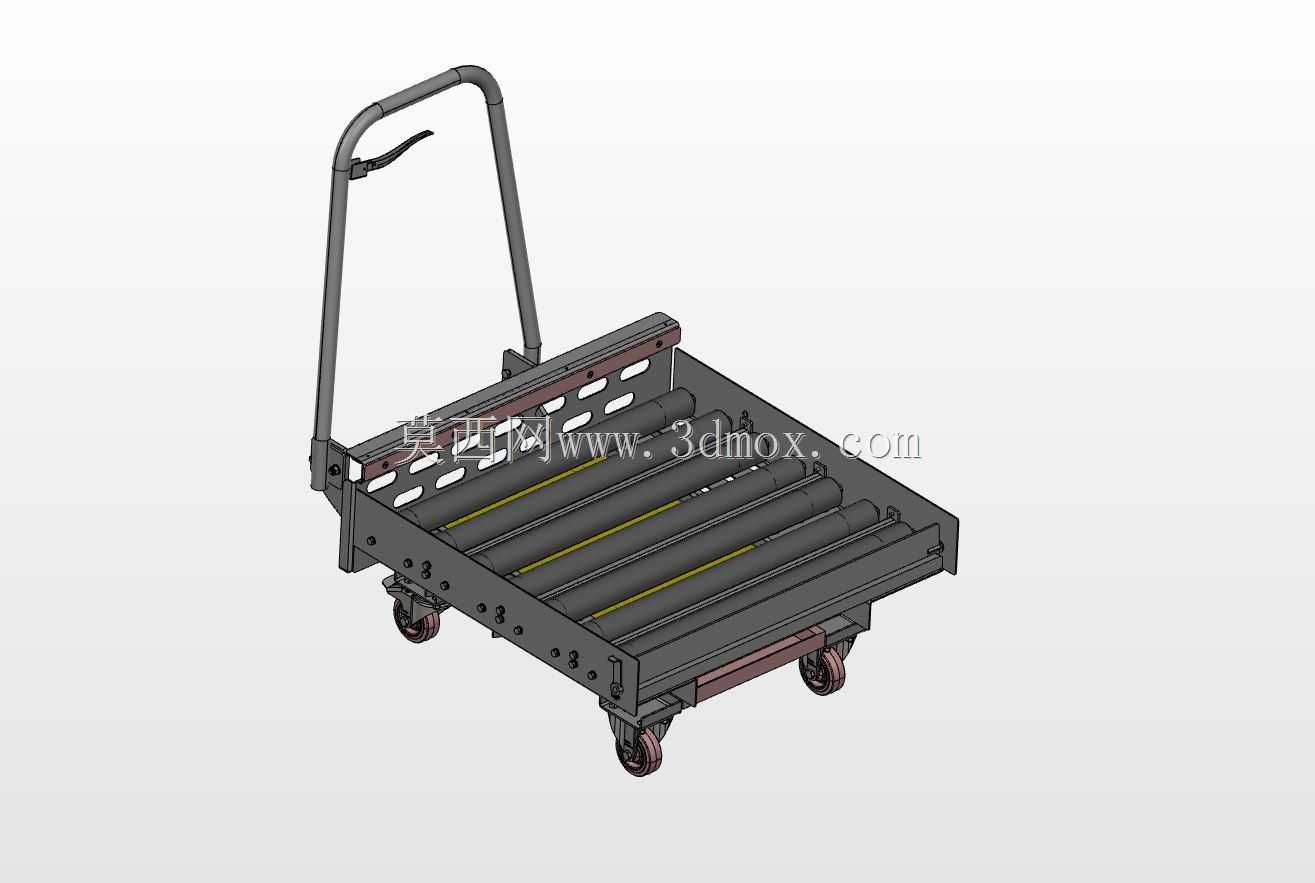

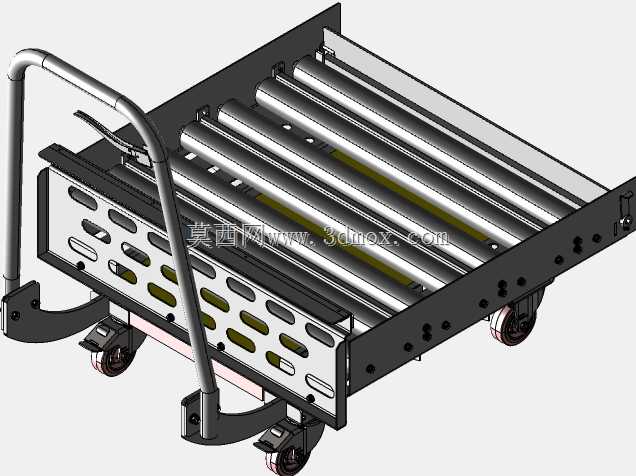

　　这款带辊道的手动推车，主要面向生产车间工序间的物料周转场景设计，多用于装配线旁的工件接驳、工装板转运、机加工工序间的半成品移载作业，尤其适配带托盘、工装板承载的箱体类、轴类、平板类工件转运，能大幅降低人工搬抬工件的劳动强度，同时减少工件搬抬过程中的磕碰损伤风险。从结构设计来看，车体承载面采用平行排布的无动力辊筒结构，辊筒间距经过匹配计算，可适配常见尺寸的工装托盘与工件底座，工件放置到辊道面后可沿辊筒轴向轻松推移，无需整体搬抬就能完成工件在推车与线体工位间的转移，操作时仅需单人握持推手即可完成转向与移动。车体底部配置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，停靠在工位旁时踩下刹车即可固定车体位置，

　　避免推车受外力滑移导致对接错位；推手采用弯管一体成型结构，握持高度符合人体工程学设计，推行时手腕无需过度弯折，长时间作业也不易产生疲劳。设计过程中重点考虑了承载框架的刚性，车体主框架采用矩形钢管焊接成型，辊筒安装座通过螺栓与主框架连接，既保证了整体承载强度，也方便后期辊筒磨损后的更换维护；框架侧面预留了多组安装孔位，可根据实际使用需求加装侧边挡条、工件定位块、牵引挂钩等附件，适配不同规格工件的转运需求。从安装边界来看，整车宽度控制在常规车间通道通行尺寸范围内，可顺利通过1米宽的人行通道与设备间的检修通道，转弯半径小，在狭窄的设备排布间隙也能灵活转向；辊道面高度与常见的装配线、输送机工作台面高度匹配，

　　对接时无需额外调整高度就能实现工件的平滑推移，减少转接时的高度差阻碍。需要注意的是当前结构未配置剪式升降模块，使用时需对接固定高度的工位，若需适配不同高度的线体，可在现有框架基础上加装升降机构，预留的安装孔位可直接匹配常规剪式升降组件的安装尺寸，无需对主框架做大规模改动。辊筒表面采用镀锌处理，耐磨且不易生锈，适合车间多粉尘、少量切削液飞溅的使用环境，日常维护仅需定期清理辊筒缝隙间的碎屑，给脚轮轴承加注润滑脂即可，整体维护成本较低，适合中小批量生产车间的零散物料周转使用，也可作为自动化生产线的辅助接驳工装，补充固定输送线无法覆盖的转运区间。
