窄幅辊道输送机架结构三维设计

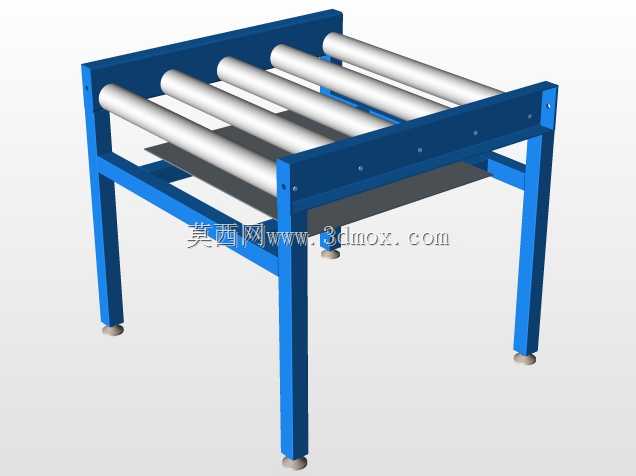

　　这款窄幅辊道输送单元的结构设计，主要面向轻工制造、电子组装、小件仓储分拣这类对输送宽度有明确限制的作业场景，可直接嵌入现有产线的工位衔接段，也可多段拼接组成短距离物料输送链路，适配重量在常规人工搬运阈值内的箱装、板状工件的水平转运需求，无需额外配置复杂的顶升或转向机构，依靠辊筒的自由转动实现工件的顺滑推移，也可配套外置驱动组件实现动力输送改造。从结构设计逻辑来看，整体采用方管焊接成型的框架式主体，支腿与上部辊道安装框架采用直角连接结构，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与地面硬化层固定，也可配套可调脚杯实现安装面的水平度微调，适配地面存在小幅高差的车间安装环境。上部辊道安装框架的内侧设置统一的辊筒安装定位槽，

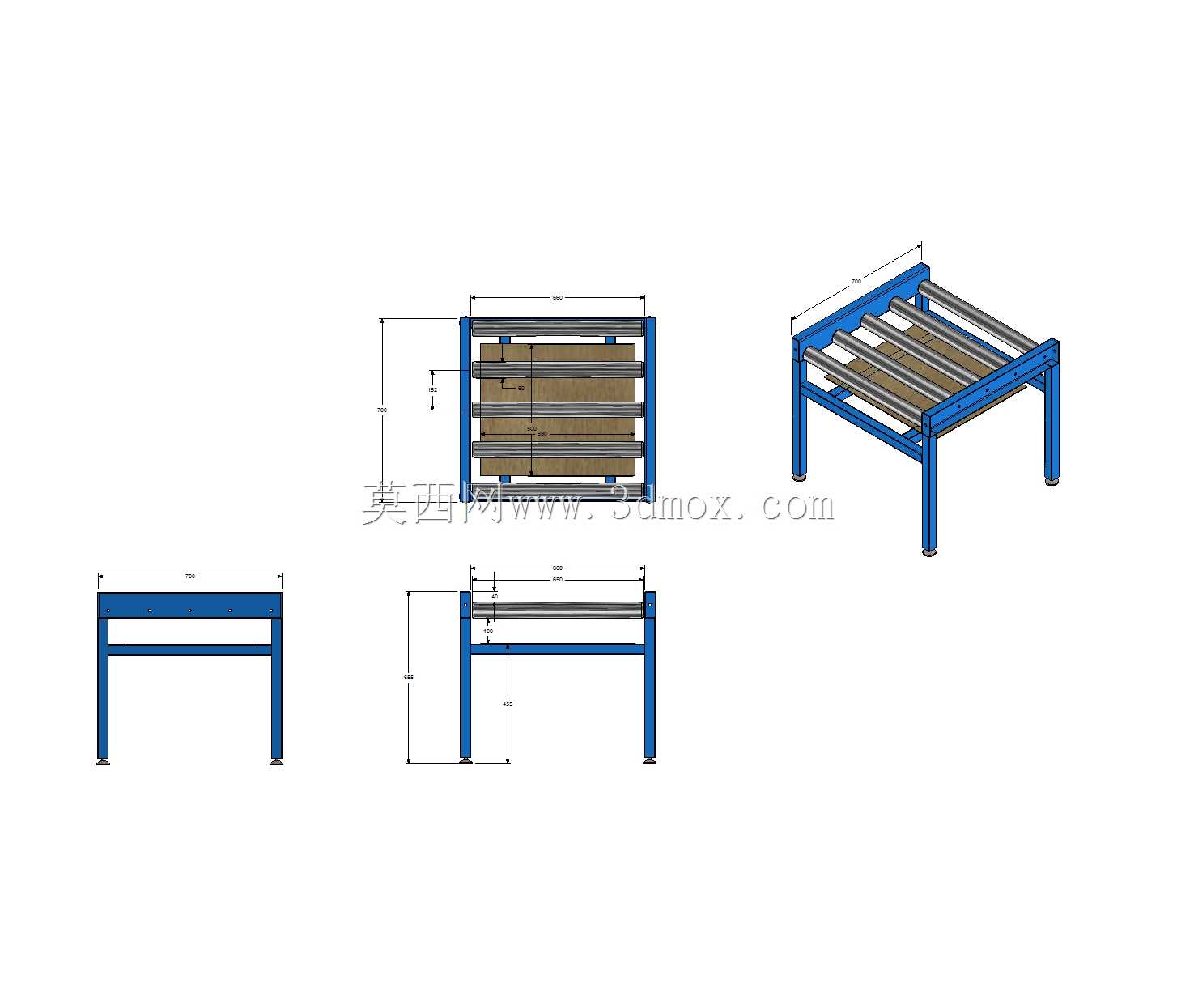

　　所有辊筒的安装轴线保持严格平行，辊筒上表面处于同一水平基准面，避免工件输送过程中出现卡滞、偏移甚至滑落的问题，框架两侧的侧边梁高度略高于辊筒上表面，形成简易的侧边防护结构，无需额外加装护栏即可限制工件的横向位移边界。从安装边界尺寸来看，该输送单元的截面尺寸适配0.7米级的输送通道预留空间，整体宽度控制在0.65米的安装边界内，可嵌入多数车间现有设备之间的预留间隙，无需对现有产线布局做大规模调整即可完成加装。设计过程中优先考虑了结构的易维护性，所有辊筒均采用可拆卸式安装结构，单根辊筒出现磨损或卡滞时，可直接从侧边定位槽中抽出更换，无需拆解整体机架结构；框架整体采用等截面方管选材，焊接完成后仅需做表面防锈喷涂处理即可投入使用，

　　加工工艺门槛低，常规机加工车间均可完成生产制造。在实际产线应用中，这类窄幅辊道单元常布置在装配工位的侧边，用于待组装工件的上料输送、组装完成后成品的向下一工位流转，也可布置在仓储区域的拣货通道旁，配合人工拣选完成料箱的短距离移动，相比皮带输送机，辊道结构的耐刮擦性能更强，可适配带有尖锐边角的金属工件、木质包装箱的输送需求，不会出现皮带被划伤破损的问题，日常维护仅需定期对辊筒转轴加注润滑脂即可，长期使用的维护成本远低于同规格的皮带输送设备。
