快拆式侧压手动夹钳工装结构设计

　　这款手动侧压夹钳主要面向小批量零件加工、工位临时定位、装配辅助夹持场景设计，在钳工工位、小型机加工辅助装夹、非标设备临时工件固定场景中适配性较强，区别于传统平口钳的正面进给结构，该夹钳采用侧向压合布局，可避开工件上方操作空间，方便操作人员在夹持状态下完成工件上部的装配、打磨、检测等工序。从结构设计逻辑来看，夹钳的压头采用浮动自适应设计，压合端面预留了软质垫片安装槽，可根据被夹持工件的材质更换铜垫、橡胶垫或者尼龙垫，避免硬接触划伤工件表面，压头与推杆之间采用小间隙铰接，允许压头在±3°范围内自适应偏转，即使工件夹持面存在轻微平面度误差，也能保证压合面完全贴合，避免点接触导致的工件压痕或者夹持松动。

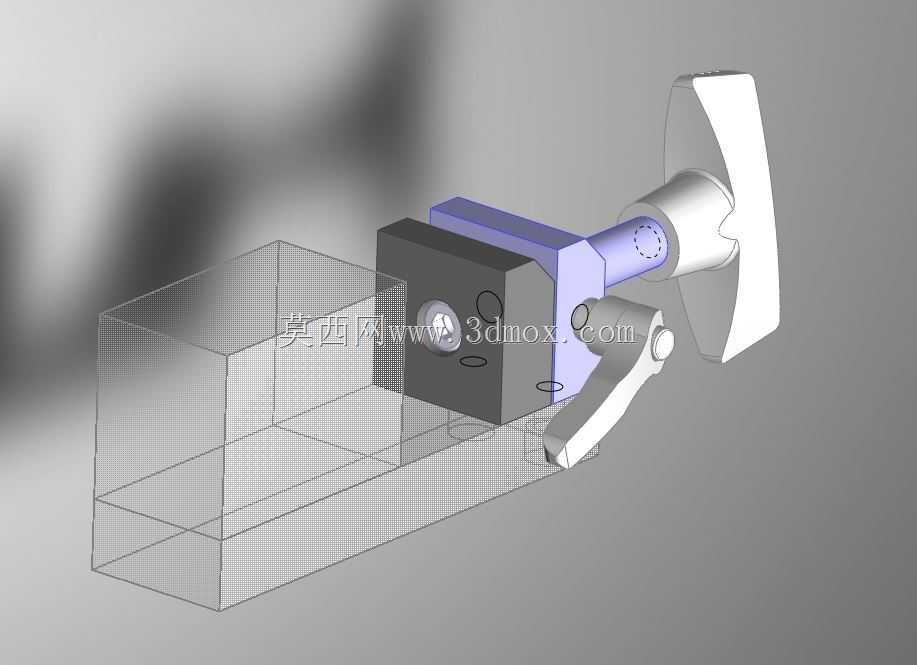

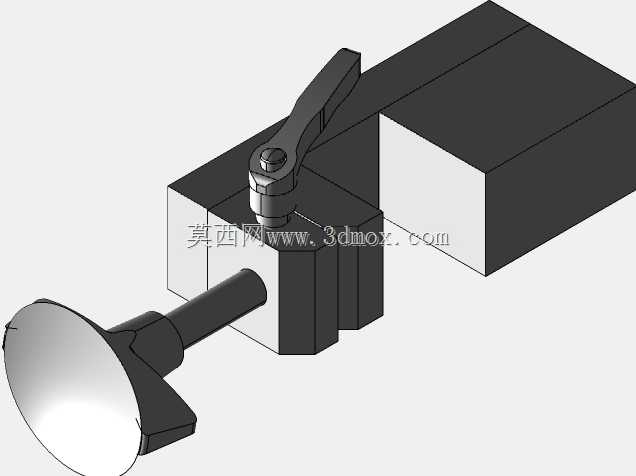

　　操作端采用T型手摇把手搭配快速锁紧扳杆的组合结构，粗调阶段可直接扳动侧置扳杆实现推杆的快速进退，大幅缩短空行程移动时间，当压头接近工件表面后，转动T型把手即可实现慢速增力进给，通过内部梯形螺纹副的力放大作用，仅需较小的手动力即可输出足够的夹持力，锁紧扳杆内置的弹簧顶销可在夹持到位后自动卡入推杆的定位槽，避免加工过程中受振动影响出现推杆回退、夹持失效的问题。安装边界方面，夹钳底座采用标准化沉头安装孔设计，孔位间距适配常规工装平台的T型槽间距，既可以直接通过螺栓固定在铸铁平台、铝型材工作台上，也可以搭配定制转接板安装在专用工装位，底座的定位基准面做了精磨处理，平面度控制在0.02mm以内，

　　安装后可保证压合方向与基准面的垂直度误差不超过0.05mm，满足普通机加工与装配工序的定位精度要求。夹钳的推杆行程做了限位设计，最大伸出行程下不会出现推杆脱出缸体的问题，缩回状态下整体结构紧凑，不会占用过多工位空间，整体结构无复杂异形曲面，所有零部件均采用常规机械加工工艺即可生产，后期维护时仅需定期清理梯形螺纹副内的切屑、加注润滑脂即可长期稳定使用，针对不同的夹持力需求，还可以通过更换内部弹簧的刚度调整锁紧扳杆的触发力度，适配从薄壁塑料件到小型金属结构件的不同夹持需求，避免夹持力过大导致薄壁工件变形。
