多工位焊接定位工装结构设计

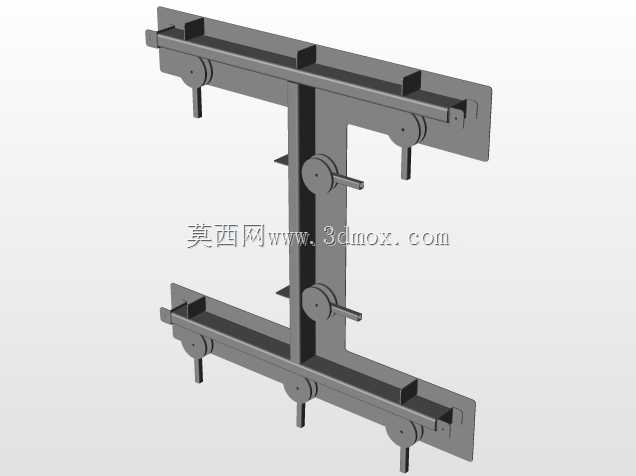

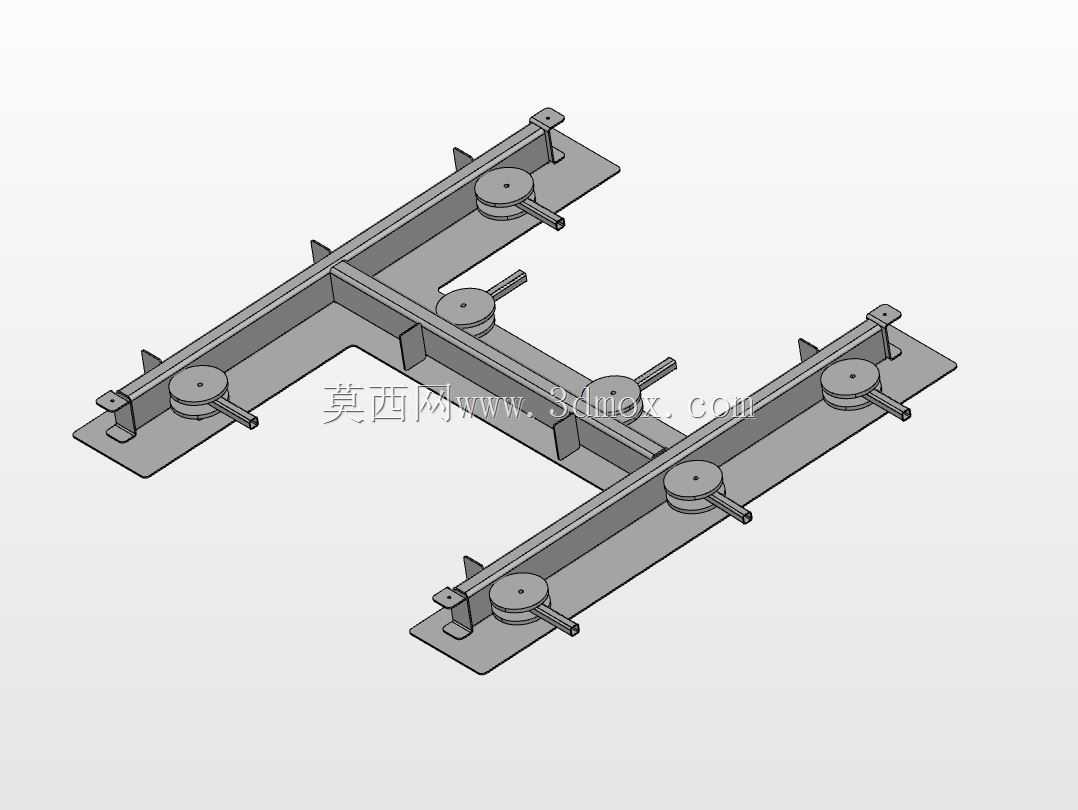

　　该结构为焊接工序配套的多工位定位组对工装，主要应用于钢结构件、型材框架类零件的批量焊接作业场景，在车间预制焊接工位、小批量结构件生产线中可直接适配常规焊接工作台安装使用，解决长跨距型材焊接过程中定位偏移、组对尺寸超差的常见问题。整体采用H型对称框架布局，主体承载梁选用标准型钢拼焊成型，框架底部预留与工作台T型槽匹配的安装耳板，安装孔位按照常规焊接工作台的槽距设计，可直接通过T型螺栓完成固定，无需额外加工适配底座，安装边界覆盖1.2米至1.8米跨距的型材组对需求，可同时满足6个点位的同步装夹定位。每个定位工位配置带导向杆的圆盘式定位压块，压块工作面做淬火处理提升耐磨性能，导向杆与承载梁上的导向套采用间隙配合，

　　可根据待焊工件的厚度手动调整压合高度，适配3mm至12mm厚度的板材、型材装夹，压块下方的定位基准面铣削加工保证平面度公差控制在0.1mm以内，避免组对过程中出现工件翘曲变形。设计阶段优先考虑焊接作业的操作便利性，框架中间预留足够的焊枪操作空间，所有定位组件的布置避开常规焊缝位置，不会出现工装与焊枪干涉的情况，同时框架的型钢连接处均设置加强筋板，抵消焊接过程中受热产生的结构变形，保证长期使用后的定位精度保持性。对称式的结构布局可同时完成两组镜像工件的组对焊接，减少工装来回拆装的辅助时间，相比单工位焊接工装可提升近一倍的工序效率，定位组件采用模块化设计，单个压块或导向套磨损后可单独拆卸更换，无需整体报废工装，降低车间工装维护成本。

　　整体结构无复杂传动部件，纯机械定位结构可靠性高，可适配手工电弧焊、气体保护焊等常规焊接工艺的作业环境，不受焊接飞溅、烟尘等工况影响，日常仅需定期对导向杆涂抹润滑脂即可完成维护，适合中小型机加工、钢结构加工车间的批量焊接工序使用。
