工业桁架式钢制承载支撑钢架结构

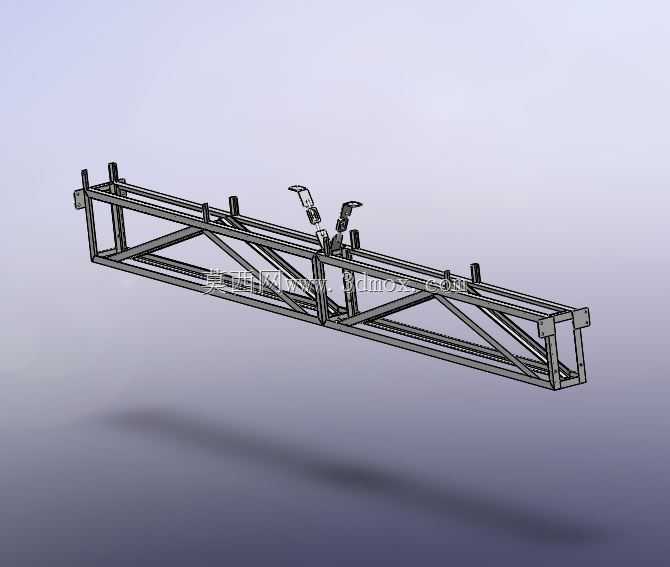

　　这类桁架式钢架常应用在生产线物料输送、高空设备挂载、轻型作业平台搭建等场景中，作为核心承载构件承担上部设备、物料的静动载荷，同时为配套的导向、锁紧组件提供稳定的安装基准。从结构设计逻辑来看，整体采用矩形截面的空间桁架构型，上下弦杆采用等截面型钢通长布置，腹杆采用斜向交叉排布的形式，通过三角形稳定结构抵消竖向载荷带来的弯矩与剪力，相比同重量的实心梁结构，抗扭与抗弯刚度提升明显，同时大幅降低自身自重，减少下部支撑结构的载荷负担。两端预留的法兰式连接位，可直接与端部立柱、相邻钢架段通过螺栓组拼接，安装时无需现场大量焊接作业，单段构件可独立运输，现场仅需完成对位锁紧即可完成组装，适配不同跨度的布设需求，单段长度可根据现场布设空间灵活调整，

　　常规适配的单跨跨度在3米至6米区间，截面高度根据承载等级调整，常规轻型承载版本截面高度控制在300mm至500mm区间，宽度与配套输送、挂载设备的安装基准匹配，预留的安装孔位公差控制在±0.2mm范围内，可直接适配标准件的装配需求。上部预留的卡扣式安装座，是为配套的滑动吊具、管线挂架设计的快速安装位，吊具可沿弦杆方向顺畅滑动，卡扣自带的防脱结构可避免设备运行过程中吊具脱出，腹杆之间的镂空空间可用于布设动力线缆、气路管线，避免管线外露带来的剐蹭风险。设计过程中优先考虑了载荷传递路径的合理性，所有节点位置均采用满焊连接，焊后做应力释放处理，避免长期受载后出现焊接变形，弦杆表面做防锈喷涂处理，可适配车间常规湿度、轻度腐蚀的作业环境，

　　若应用在户外高腐蚀场景，可更换为镀锌型钢材质提升耐候性。这类钢架在实际使用中，可根据承载需求调整型钢壁厚与腹杆排布密度，当承载重量超过500kg每延米时，可加密腹杆间距、增大弦杆截面尺寸，无需改动整体连接接口，可与原有同系列钢架实现通用互换，降低后期运维更换的成本。安装过程中需保证两端支撑位的水平度偏差不超过1/1000，避免长期偏载导致结构出现侧向变形，日常巡检仅需检查节点螺栓紧固状态、焊接位置是否出现裂纹即可，维护成本极低。
