车间线缆软管周转挂运料车结构

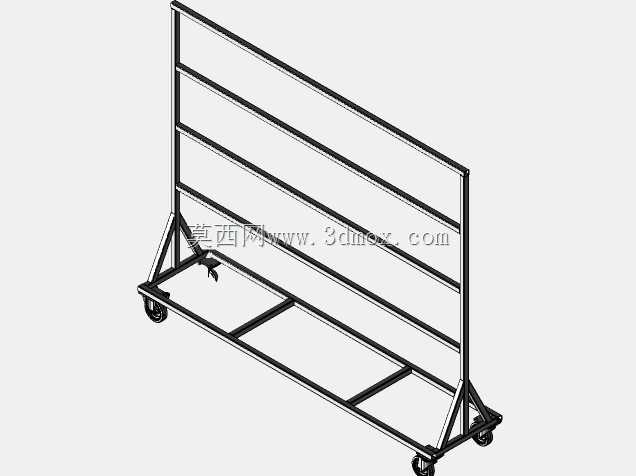

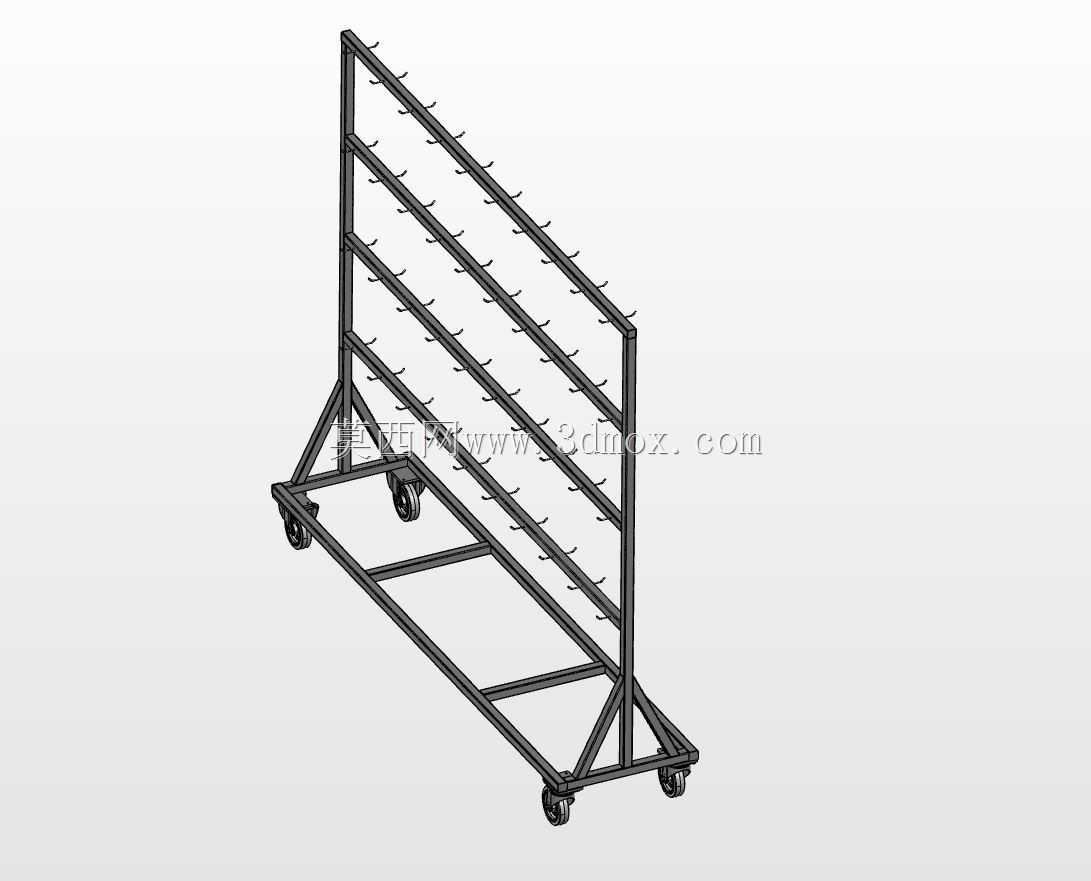

　　在整车线束分装、电气柜预装、液压管路预制这类生产场景里，长尺寸柔性物料的转运一直是车间物流的痛点——成卷的电线拖在地上容易磨破绝缘层，定长裁切的液压软管随意堆放在普通周转箱里会出现弯折死折，带接头的预制线缆堆叠还会刮蹭损坏端子镀层，这类物料的周转存放一直缺少适配的专用载具。这款挂式移动转运架就是针对这类长尺寸柔性物料的转运需求设计的，整体采用方管焊接框架结构，底部是矩形焊接底盘，四个角点安装万向脚轮，其中两个带刹车结构，方便在工位旁临时停靠固定。底盘上方靠后侧设置单排立式立柱，立柱上沿高度方向等距焊接多组向外伸出的L型挂杆，挂杆端部做向上的小折边，防止挂放的成束线缆、软管在转运过程中从杆端滑落。不同于普通平板推车的堆叠存放逻辑，

　　这款转运架采用悬挂式存放逻辑，所有物料沿挂杆分层排布，互不挤压，拿取时可以直接从挂杆端部抽拉单根物料，不需要翻找堆叠的料堆，能大幅减少物料拿取的辅助时间，也能避免柔性物料因为堆叠挤压产生的弯折、刮蹭损伤。设计时首先考虑的是车间通道的通行边界，整体底盘宽度控制在常规车间人行通道的允许通行宽度内，长度适配单次转运的常规物料批量，立式立柱的高度匹配操作人员站立时的手臂取放高度，最高层挂杆的高度不超过普通操作人员站立时的舒适取料上限，避免抬手取料的疲劳。框架的受力设计上，立式立柱和底盘之间焊接斜向加强筋，抵消挂杆上物料重量对立柱根部产生的弯矩，避免长期满载使用后立柱出现外倾变形；底盘的横向方管做等距排布，

　　既可以作为底部承托结构放置少量带包装的物料配件，也能增强底盘框架的抗扭刚度，避免推行过程中遇到地面凸起、轨道接缝时框架出现焊接处开裂的问题。挂杆的间距根据常规成束线缆的直径、带接头软管的外径做了预留，相邻两层挂杆之间留出足够的垂向空间，避免上层挂杆的物料垂落蹭到下层的物料，挂杆的伸出长度适配常规定长线束、软管的悬挂长度，不会出现物料端部拖地的问题。脚轮的选型匹配满载时的总承重，轮径适配车间常见的环氧地坪、水泥地坪的通行需求，推行时的阻力较小，转向灵活，在狭窄的工位间隙也能顺利转向停靠。在实际产线应用中，这类挂运料车可以直接停靠在线束分装工位旁，作为工序间的临时存放架使用，不需要额外的固定存放货架，裁切完成的定长线缆、

　　预制完成的软管总成可以直接挂在对应层的挂杆上，整架物料配齐后直接推到总装工位旁，随用随取，用完的空车可以直接推回预制工位循环使用，能减少物料二次搬运的工作量，也能保持车间通道的整洁，避免柔性物料随意堆放带来的现场管理问题。框架的焊接处全部做打磨处理，没有尖锐的焊渣凸起，避免挂放物料时刮破线缆的绝缘层或者软管的外保护层，整体结构没有多余的复杂构件，加工制作难度低，后期维护也很方便，脚轮损坏后可以直接更换同规格标准件，不需要对框架做额外改动。
