带扬声器功能的iPhone5立式支架设计

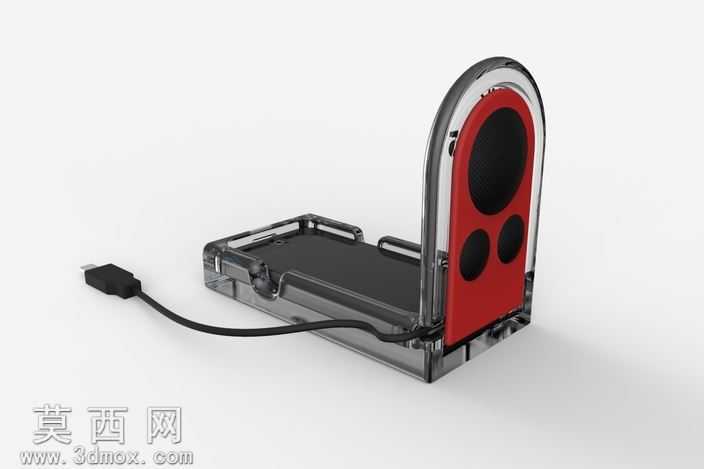

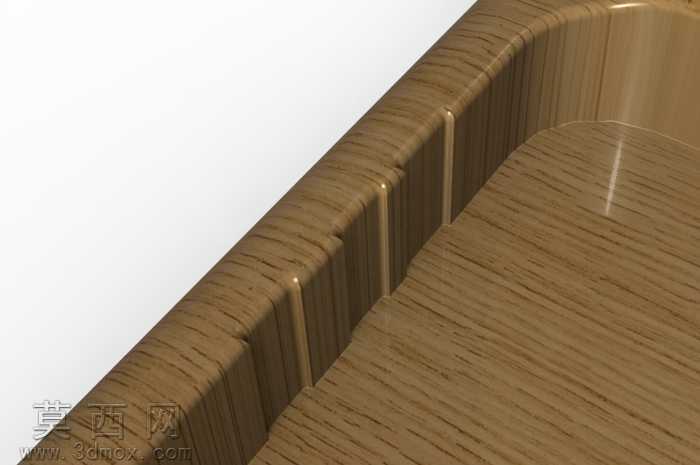

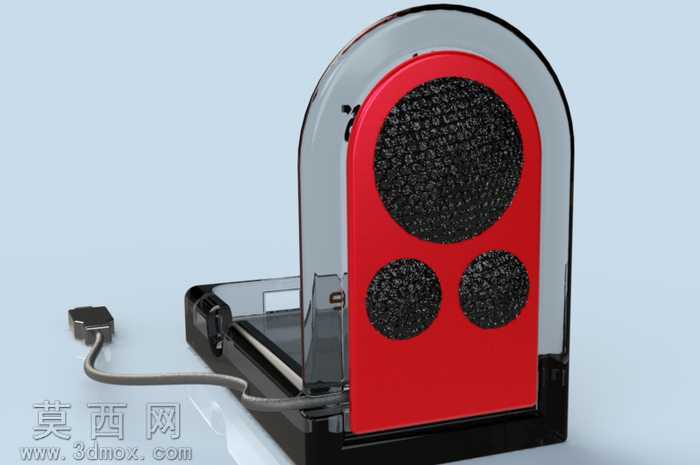

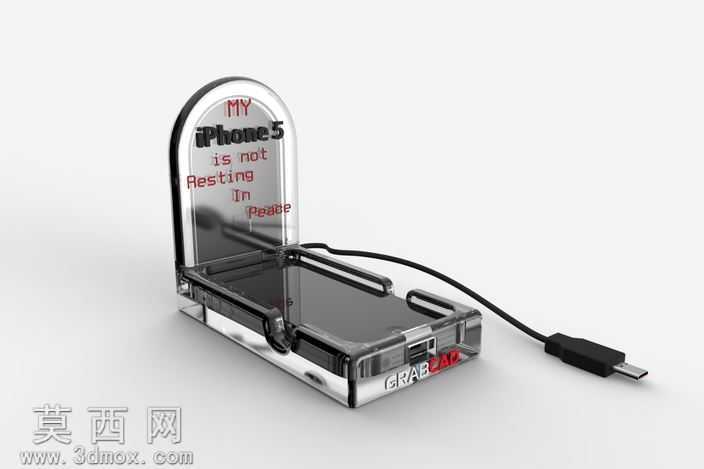

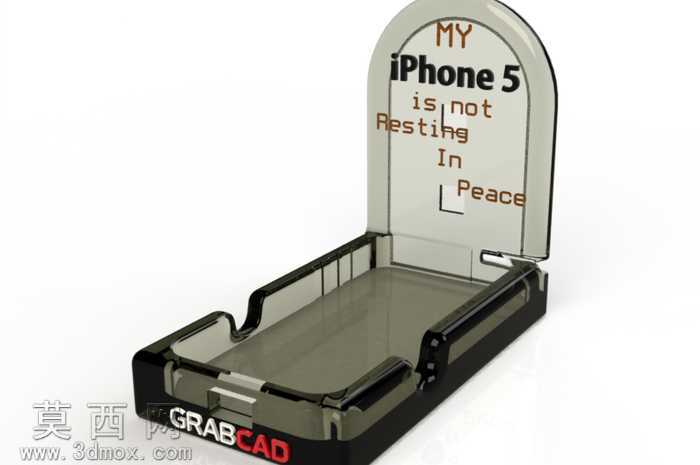

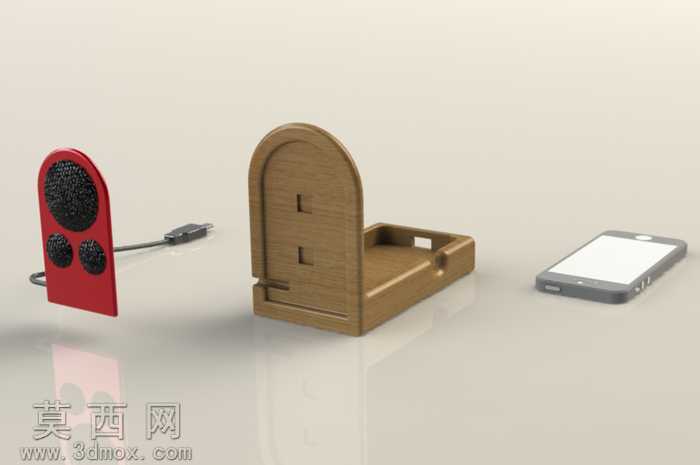

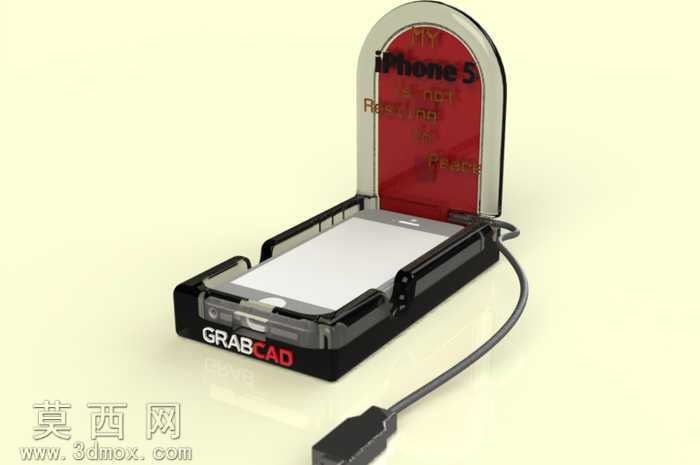

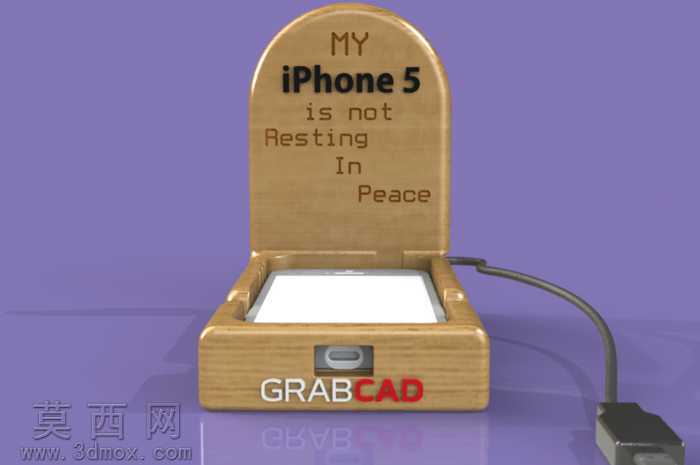

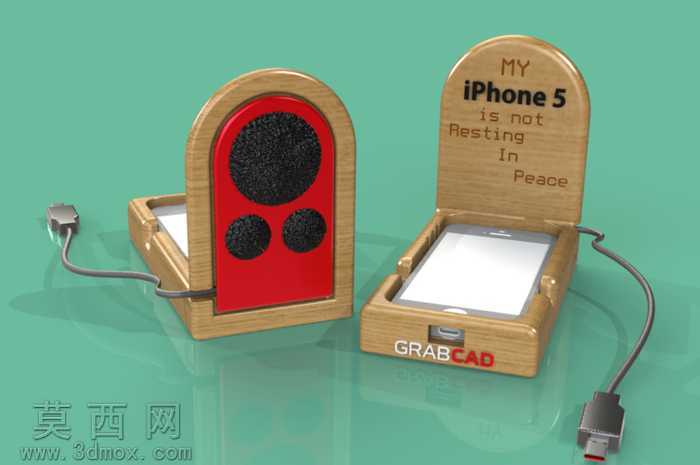

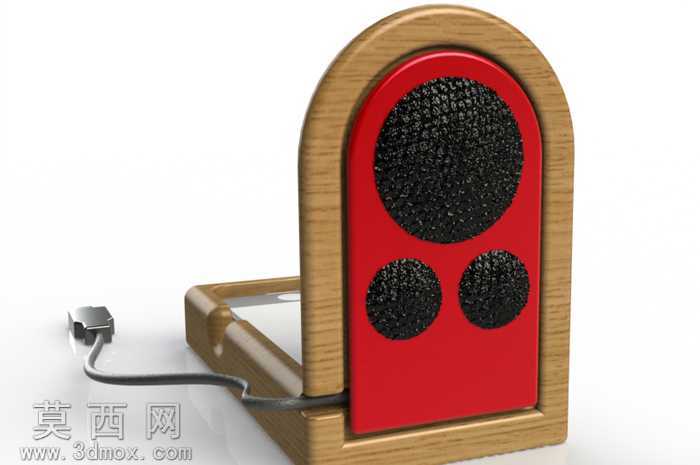

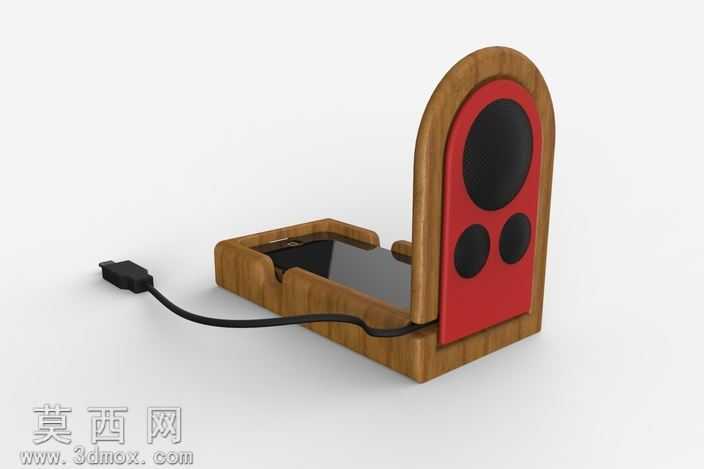

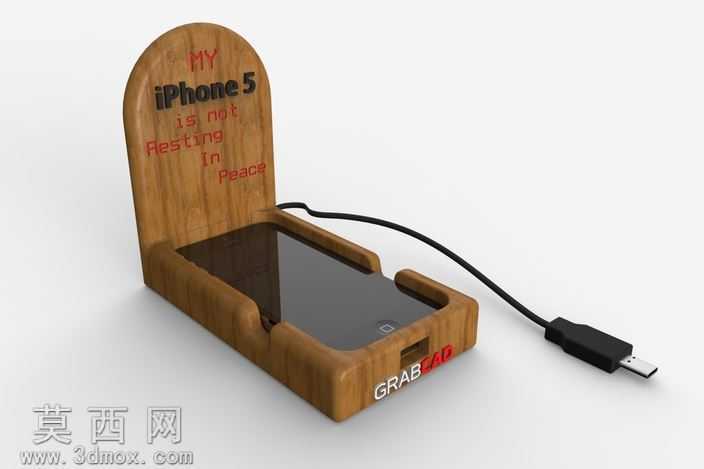

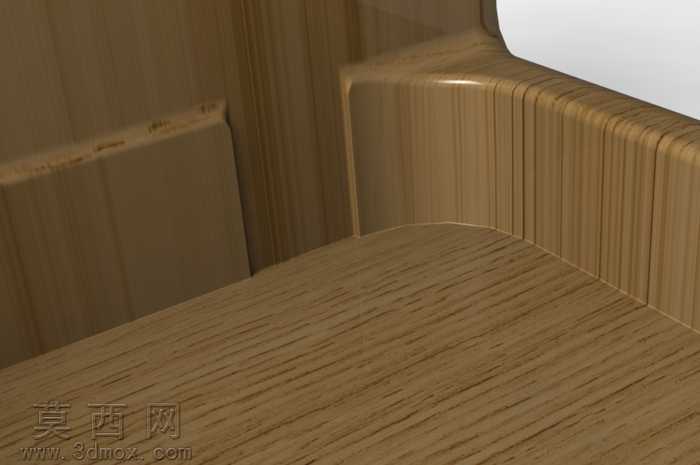

本作品为适配iPhone5设计的集成扬声器功能的立式支架三维模型，建模阶段采用多软件协同完成，通过精准的尺寸约束还原支架的整体轮廓与装配关系，首先完成底座部分的建模，底座设置有适配手机厚度的插槽结构，插槽边缘做了圆角过渡处理，避免刮伤手机外壳，底座内部预留了走线空间与扬声器模块的安装位，保证USB连接线可以顺畅从底座侧方引出，不会出现线材弯折挤压的问题。支架主体的立式支撑部分采用拱形顶部设计，正面为红色面板区域，面板上排布三个扬声器出音孔位，上方为大尺寸圆形主扬声器位，下方对称布置两个小尺寸副扬声器位，出音孔区域采用网格纹理建模还原真实扬声器的网罩质感，支撑部分的边缘做了透明包边结构建模，模拟亚克力或透明塑料的包裹效果，提升整体的视觉层次感。材质渲染阶段针对不同部件做了区分处理，底座部分采用黑色磨砂塑料材质，调整粗糙度参数模拟哑光防滑的质感，支撑部分的红色面板采用亮面烤漆材质，添加轻微的反射效果提升精致度，透明包边部分调整折射率与透明度参数，还原透明硬质塑料的通透质感，扬声器网罩部分采用深色多孔材质，添加细微的凹凸纹理模拟真实网面的肌理效果，USB连接线部分采用灰色软胶材质，调整弯曲度模拟自然摆放的线材形态。结构设计上采用分体式设计思路，支架与扬声器模块为独立可拆分部件，方便用户出行时单独携带，各部件之间预留了合理的装配间隙，保证不同加工工艺下的零件都可以顺利组装，既可以通过3D打印采用木头、塑料等材料制作实体，也可以通过注塑工艺实现批量生产，支架的支撑角度经过反复调整，保证手机放置后处于适合观看演讲、视频的舒适视角，背部集成的扬声器通过USB接口与手机连接，可实现音频外放功能，无需额外供电线路，整体结构紧凑实用，兼顾了支架的支撑功能与扬声器的扩音需求，在保证结构强度的前提下尽可能简化了零件数量，降低生产与组装的难度。
