多工位气动压榨机架结构设计方案

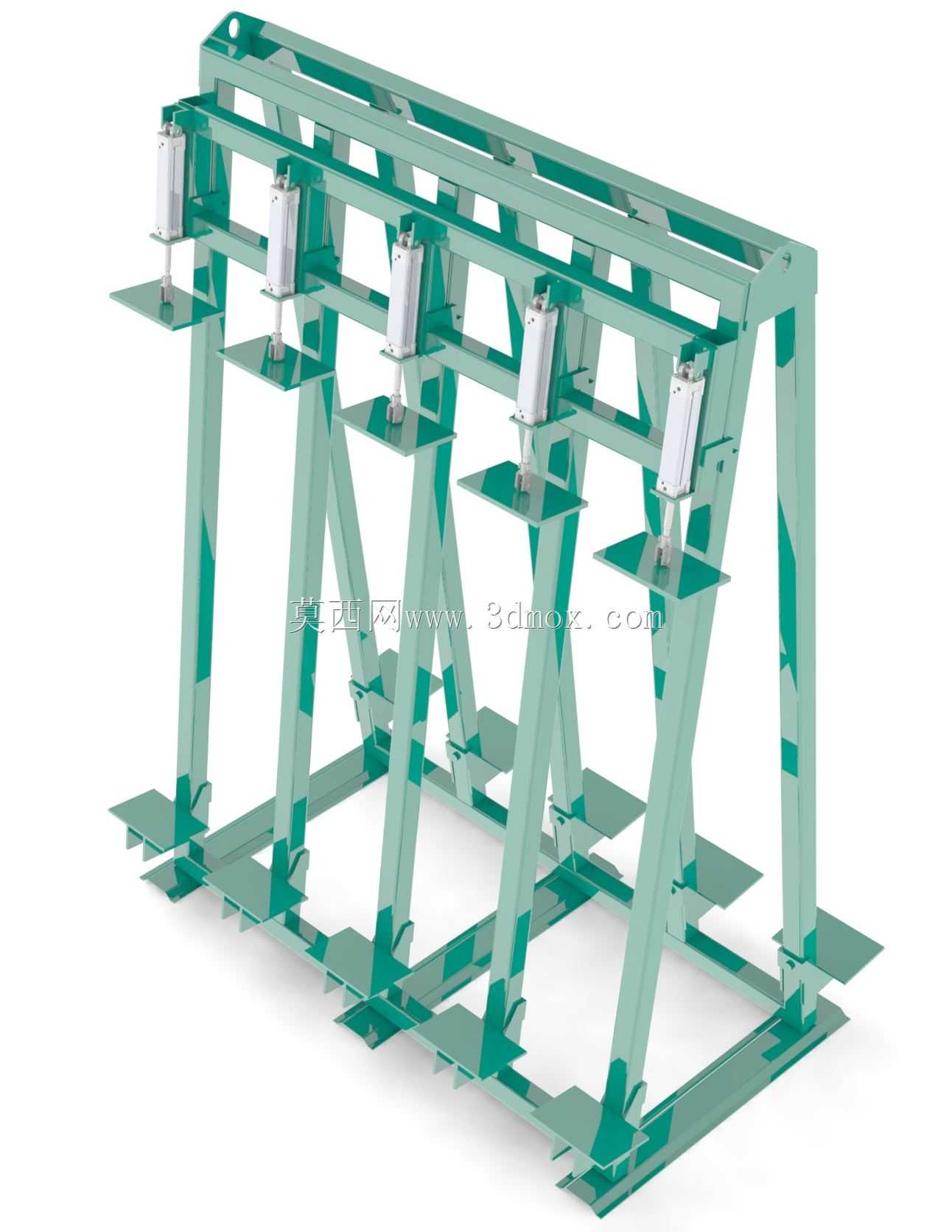

　　该结构为多工位并行压榨作业的承载机架，主要面向农副食品加工、纸品成型、小型零部件压装等需要批量施压作业的生产场景，可同时完成五个工位的施压工序，相比单工位压榨设备能大幅缩减单件作业的辅助等待时间，适配中小批量连续化生产的节拍需求。整体框架采用矩形型钢焊接成型，底部设置通长的落地安装脚板，每个支脚位置预留螺栓固定孔位，可直接通过膨胀螺栓与混凝土地面固定，安装时需保证框架整体水平度偏差不超过1.5mm/m，避免施压过程中出现偏载导致的机架变形或压头歪斜。竖向支撑采用斜撑补强的三角稳定结构，每两个相邻工位之间设置交叉斜撑连接竖向立柱与底部横梁，可抵消施压作业时产生的水平分力，减少机架的侧向晃动量，即使在满负载五个工位同时施压的工况下，

　　框架顶部的横向变形量可控制在0.2mm以内，保证每个压头的施压垂直度。每个工位顶部独立安装气动执行元件的固定座，固定座与顶部横梁采用螺栓可拆卸连接，可根据实际加工件的尺寸调整工位间距，适配不同规格的压榨模具安装；压头下方设置独立的工件承托平台，平台表面加工有定位销孔，可快速更换不同形状的压合模具，无需对机架主体进行二次加工。设计过程中优先考虑了作业操作的便利性，工位间距预留了足够的人工上下料操作空间，操作人员可在机架单侧完成所有工位的工件取放，无需绕设备走动；框架整体高度经过人体工程学校核，承托平台的作业面高度设置在距离地面850mm位置，适配多数操作人员站立作业的舒适操作高度，减少长时间作业的疲劳感。

　　气动元件的管线可沿框架的型钢内侧布置，通过管卡固定在横梁内壁，避免管线外露影响操作或被工件剐蹭破损，机架侧面预留气动控制阀组的安装位，可集中安装每个工位的独立调压阀与控制开关，实现单工位独立压力调整与动作控制，既可以五个工位同步作业完成同规格产品的批量加工，也可以单独启动单个工位完成小批量试制或特殊规格产品的压榨作业。底部框架采用双层横梁结构，除了最外侧的落地支撑横梁，在承托平台下方还设置了一层加强横梁，可承受每个工位最大1kN的垂直压力，不会出现承托平台下沉变形的问题；所有焊接位置均做满焊处理，焊后进行整体去应力退火，避免长期负载下出现焊接位置开裂或框架变形，机架表面做喷塑防锈处理，可适应潮湿多水的食品加工车间或有少量腐蚀性介质的生产环境。
