机械传动防护壳体结构三维设计

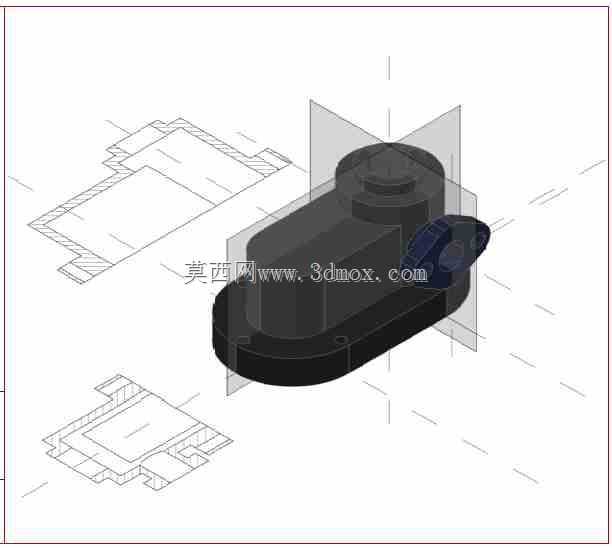

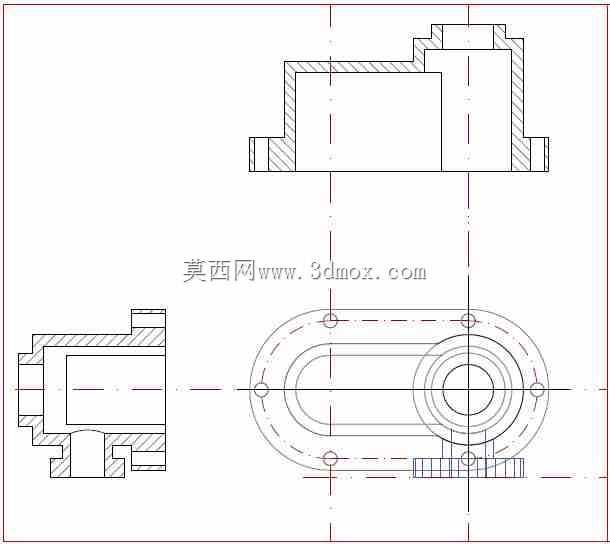

　　这款壳体结构主要应用在小型动力传动单元的外围防护场景，常见于桌面级自动化执行模组、小型输送线驱动端、便携动力工具的核心舱体位置，核心作用是将内部的传动齿轮、偏心轮、输出轴组件完全包覆在内，避免生产车间内的金属切屑、切削液、粉尘落入传动啮合区域，同时隔绝运动部件与操作人员的直接接触，满足设备安全防护的基本要求。从结构设计逻辑来看，壳体采用分体式安装基准设计，底部设置整圈平整安装法兰面，法兰面上预留对应位置的沉头安装孔，可直接通过螺栓固定在设备的安装基板上，安装面的平面度公差控制在0.1mm以内，保证装配后壳体不会出现倾斜偏移，避免内部轴系与壳体发生运动干涉。壳体上部的凸起腔体完全匹配内部大直径传动齿轮的回转轮廓，

　　腔体侧壁预留足够的安全间隙，既不会过多占用设备外部空间，也能保证齿轮高速运转时不会剐蹭壳体内壁。侧面伸出的轴孔位置做了加厚凸台处理，凸台内可嵌入配套的油封或轴套，对输出轴形成径向支撑，同时阻挡内部润滑脂从轴孔缝隙渗漏。从三维建模的细节处理来看，壳体所有的棱边都做了R2-R3的圆角过渡，既避免加工过程中出现应力集中导致的壳体开裂问题，也能减少装配时锐边划伤操作人员的风险。壳体内部设置了两条交叉的加强筋，分别连接底部安装法兰与上部腔体侧壁，在不增加壳体整体壁厚的前提下，大幅提升壳体的结构刚性，避免设备运行过程中受振动影响出现壳体共振异响。在安装边界的尺寸匹配上，这款壳体的外部轮廓完全适配内部传动组件的最大回转半径，轴向安装尺寸预留了0.

　　5mm的调整间隙，可兼容同系列不同长度的输出轴装配需求，侧面的轴孔中心高与配套安装基板的轴系中心高保持一致，装配时无需额外调整垫片即可完成同轴度校准。实际应用中，这类壳体多采用压铸铝合金或工程塑料注塑成型，建模时已经预留了均匀的壁厚，拔模斜度控制在1.5度，完全满足批量成型的工艺要求，不需要后续做过多的结构修改即可直接投入生产。
