獾200双行动手持涂料喷枪三维设计

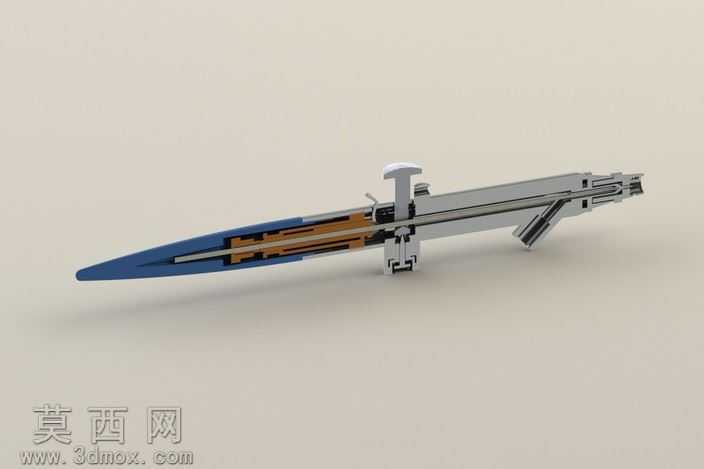

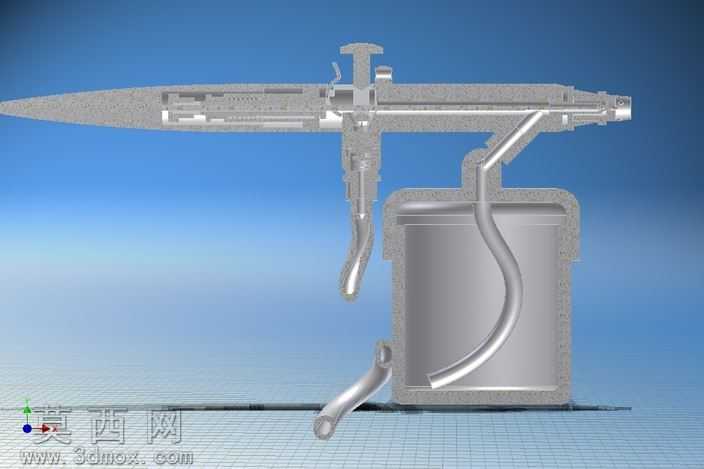

本作品为獾200双行动喷枪的三维建模设计成果，建模过程依托主流三维设计软件完成，整体采用自顶向下的装配设计思路，先完成核心功能模块的骨架搭建，再逐一细化各零部件的细节结构，确保各部件装配间隙合理、运动逻辑符合真实产品的工作原理。模型完整还原了双动喷枪的典型结构：前端的涂料喷嘴组件做了精细化建模，针阀与喷嘴的配合面做了公差适配设计，还原了真实喷枪中针阀控制涂料通断与流量调节的结构逻辑；中部的枪身主体整合了气路控制扳机结构，扳机的铰接部位做了转动副的结构还原，可直观呈现扣动扳机时先开启气路、再带动针阀后移送出涂料的双动工作逻辑；枪身侧方设置了涂料调节旋钮与气量调节旋钮，旋钮表面做了防滑纹理的细节刻画，还原真实产品的操作触感设计；下方配套的涂料壶采用壶式供料结构，壶体与枪身的连接螺纹、密封配合面都做了精准建模，壶身的握持弧度符合人体工学设计，连接的输料软管做了柔性形态的渲染处理，还原软管自然弯曲的真实质感。材质渲染阶段，针对不同部件做了差异化的材质参数调整：枪身金属部件采用哑光镀铬金属材质，调整了金属粗糙度与反射参数，呈现出工业金属件的细腻磨砂金属质感；喷嘴与针阀部件采用高抛光不锈钢材质，提高反射强度与高光清晰度，还原精密加工部件的亮面金属效果；涂料壶采用黑色工程塑料材质，添加了细微的颗粒质感参数，还原工业塑料件的哑光表面效果；密封件与软管采用黑色橡胶材质，调整了漫反射颜色与粗糙度参数，呈现橡胶材质的柔和漫反射与轻微反光特性；扳机与调节旋钮的防滑部位做了纹理凹凸映射，提升模型的细节真实感。整体模型装配关系完整，无结构干涉问题，各活动部件的运动范围符合真实产品的操作逻辑，可用于涂装设备结构教学、产品展示、装配工艺演示等场景，完整呈现了双动喷枪的内部结构与外部造型特征，还原了手持喷枪的比例尺寸与操作形态。
