绕组形式装载工装夹具结构设计

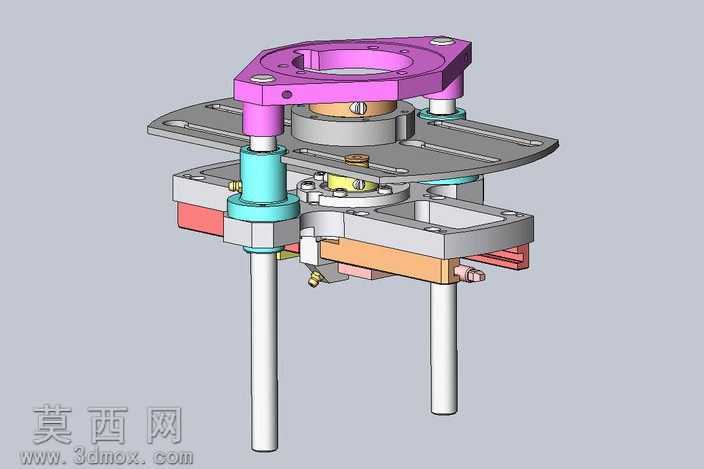

本模型为绕组形式装载工装夹具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配公差规范，对每一处配合面都做了精准的尺寸约束，确保各部件装配后无干涉、运动顺畅。模型渲染阶段针对不同零部件赋予了差异化材质：顶部紫色安装法兰采用硬质阳极氧化铝材质，表面做哑光磨砂处理，还原金属氧化后的细腻质感；中部的导向轴套采用青蓝色工程塑料材质，模拟聚四氟乙烯耐磨衬套的半哑光外观，清晰区分金属与非金属部件；底部的支撑导柱采用抛光不锈钢材质，添加了轻微的环境反射效果，凸显金属表面的光洁度；各层安装板件采用灰色铸铝材质，表面做喷塑处理的质感表现，夹具的活动滑块部分采用铜合金材质，还原铜件特有的暖金属色泽，让整体装配结构的层次区分一目了然。从结构设计来看，该工装采用双层浮动定位结构，顶部法兰用于对接外部驱动设备，通过四根均匀分布的导向立柱连接中部承载平台，平台上开设多组长条调节槽，可适配不同尺寸规格的绕组工件装夹需求；中部设置回转支撑结构，可带动装夹后的绕组完成周向角度调整，侧方布置的夹紧滑块采用斜楔驱动结构，能够在装载到位后自动完成工件的侧向锁紧，避免转运或加工过程中工件移位；底部的两根加长导柱用于将工装整体固定在生产线工位上，导柱与轴套之间采用间隙配合，预留了足够的浮动余量，可补偿装配过程中的位置偏差。设计思路围绕绕组装配工序的实际需求展开，重点考虑了装夹的便捷性与定位精度，所有活动部件都做了防脱限位设计，避免工装调试或使用过程中零件脱落，各紧固件的安装位置都预留了充足的操作空间，方便后期的维护与零件更换，整体结构紧凑，功能集成度高，可直接应用于绕组类工件的自动化生产线装载工位。
