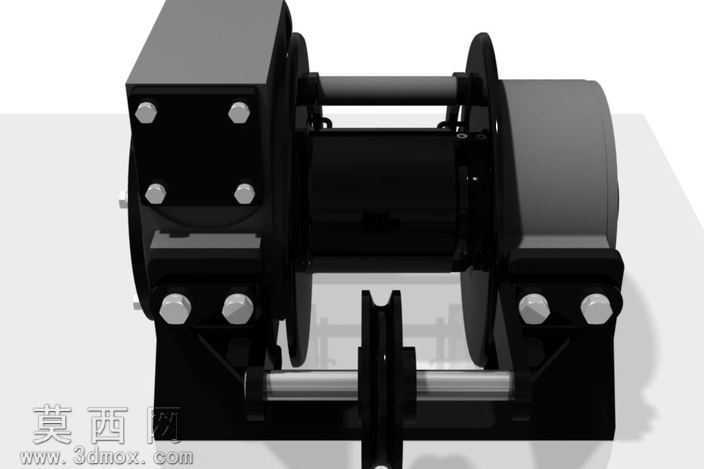

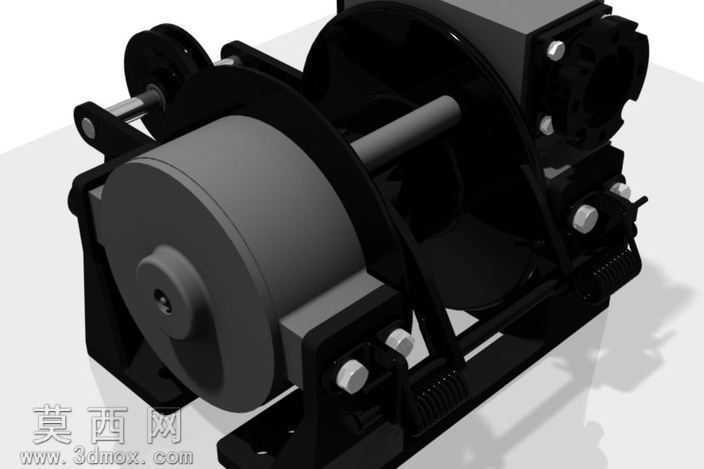

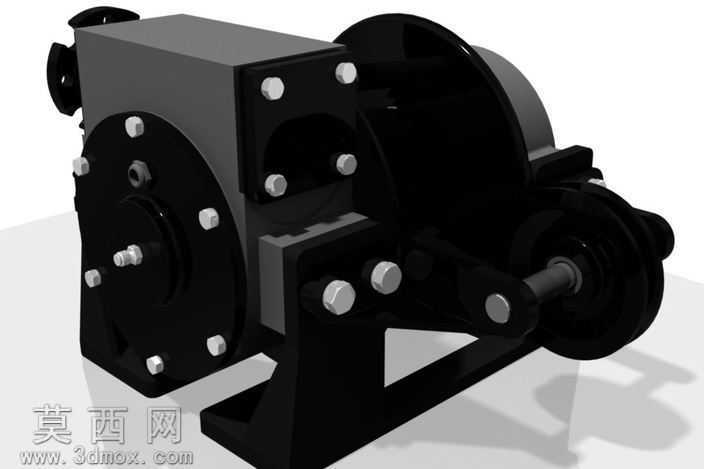

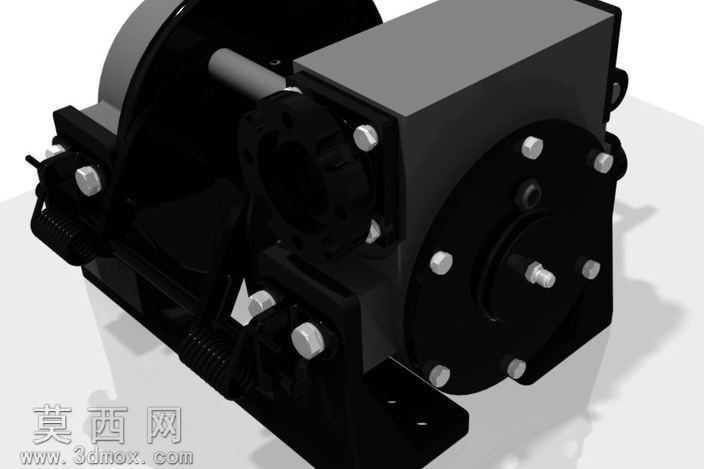

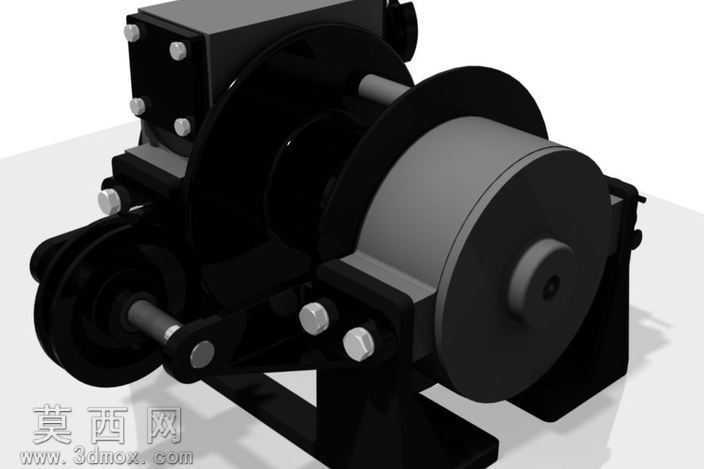

科尔帕斯3t规格牵引绞盘三维结构设计

本作品为额定载荷3吨的科尔帕斯款牵引绞盘三维建模成果，建模过程中严格遵循机械牵引设备的设计规范，完整还原了绞盘的全部功能结构。建模阶段首先从核心传动逻辑入手，先搭建减速腔体的基准骨架，依次完成多级传动齿轮、输入输出轴、轴承安装位的特征绘制，每一处轴肩定位、键槽尺寸、密封槽结构都经过尺寸校验，确保各传动部件装配后无干涉，传动路径顺畅。卷筒部分采用参数化建模方式，精准设计了缆绳限位挡边、卷筒内壁的加强筋结构，既保证卷筒承受额定拉力时的结构强度，又合理控制整体重量，避免不必要的材料冗余。外部的机架与防护壳体建模时，充分考虑了安装固定需求，设计了带安装孔的地脚支撑结构，壳体上的螺栓连接位全部按照标准紧固件尺寸绘制，端盖、观察口、手动操作接口的位置完全匹配实际设备的使用逻辑，手动操作侧的摇臂连接轴、锁止机构也做了完整的结构还原，可清晰展示手动解锁、制动的动作原理。材质渲染阶段针对不同部件做了区分处理：传动腔体、机架等承载结构件赋予哑光铸铁材质，还原金属铸件的厚重质感与细微表面颗粒感；外露的螺栓、销轴等紧固件做了镀锌金属质感处理，突出标准件的金属光泽；卷筒部分做了发黑处理的金属材质表现，区分不同功能部件的视觉层次；操作手柄、密封胶条等非金属部件赋予对应的橡胶、工程塑料材质，让整体渲染效果贴近真实工业设备的视觉表现。整体设计完整覆盖了绞盘的动力输入、减速传动、缆绳收卷、制动锁止、安装固定全流程结构，可清晰展示该款绞盘的内部构造与装配关系，可用于牵引设备的结构学习、安装演示、改装设计参考等场景，各部件的建模精度满足后续工程出图、结构仿真的使用需求，能够直观呈现重型牵引绞盘的机械设计逻辑与结构特点。
