ProE与Matlab联合仿真用机械执行机构

　　这套机械执行机构的三维建模成果，主要面向机电联合仿真场景搭建需求，可直接导入多体动力学仿真环境完成机械系统与控制算法的协同验证，省去跨平台建模的重复工作量。从实际工程应用来看，这类带铰接运动副的直线执行结构，常被用在小型自动化设备的工位推送、工装夹具的夹紧驱动、教学实验台的动作演示单元中，能够完成固定行程内的直线往复输出，配合端部的铰接接头可适配小角度的安装偏角，降低安装面的加工精度要求。

　　设计阶段优先考虑了跨平台导入的兼容性，所有零件的装配约束完全按照实际物理连接关系定义，转动副、移动副的配合边界没有冗余约束，导入仿真环境后可直接识别运动副属性，不需要二次拆解约束关系。结构主体采用分段式设计，动力端的安装基座预留了标准安装孔位，可直接固定在型材台面或者设备安装板上，中间的传动段做了轻量化的结构优化，在保证刚性的前提下减少了运动部分的惯量，避免仿真过程中出现惯量不匹配导致的求解震荡。输出端的连接头采用通用铰接结构，可适配不同规格的执行末端，不需要额外修改主体结构就能完成不同工况的动作验证。

　　从安装边界来看，整套机构的安装基面为矩形固定底板，底板上的安装孔位按照等间距排布，可兼容市面常见的工业铝型材安装槽间距，动力端的外轮廓没有超出底板边界，运动过程中执行杆的最大伸出位置也预留了足够的安全间隙，不会和周边安装的其他部件产生干涉。所有零件的外形倒角、安装让位槽都按照实际加工要求做了细节处理，没有出现建模过程中常见的零厚度面、重合面等容易导致仿真报错的几何问题，STL格式的零件面片做了优化处理，导入后不会出现几何破面，可直接用于可视化渲染或者动力学求解。

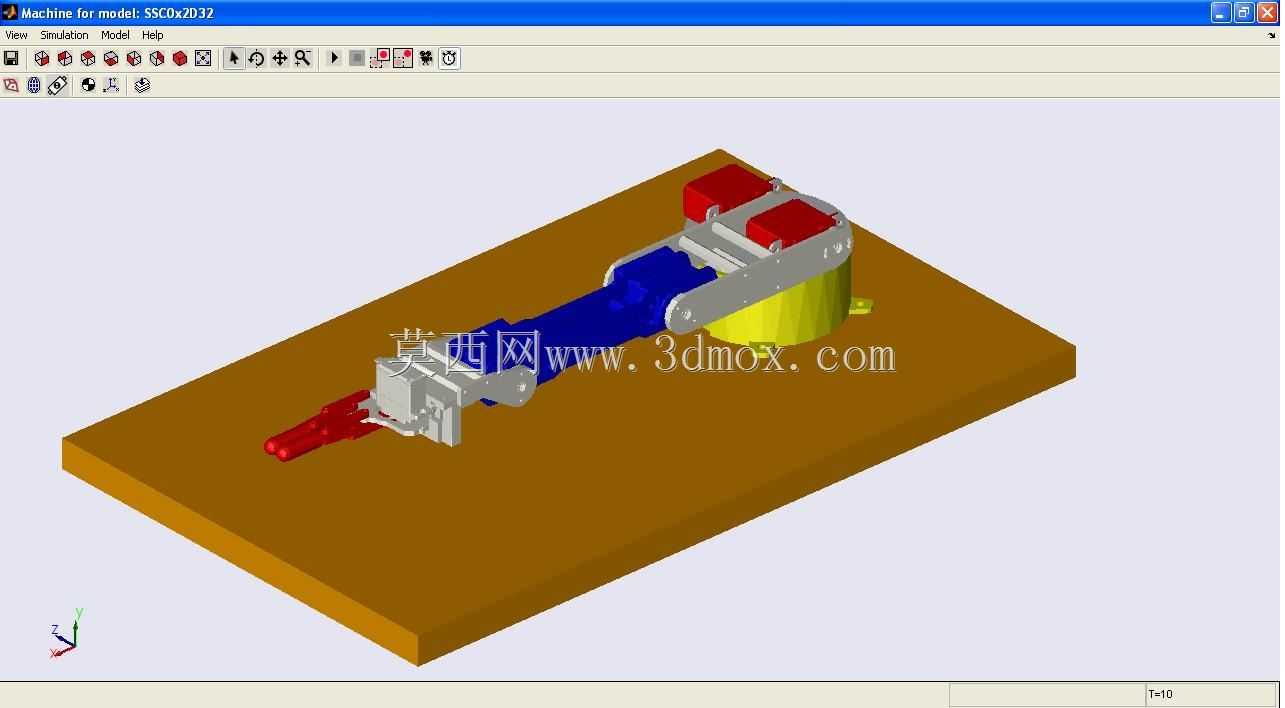

　　在实际仿真应用中，这套模型可直接配合控制模型完成闭环验证，不需要重新搭建机械结构的几何模型，能够大幅缩短机电一体化系统的开发周期，尤其适合做前期的方案验证阶段，可快速评估不同驱动参数下的机构运动特性，检查运动行程内的干涉情况，验证结构的受力分布是否满足设计要求。
