Z型偏移连接支架结构设计

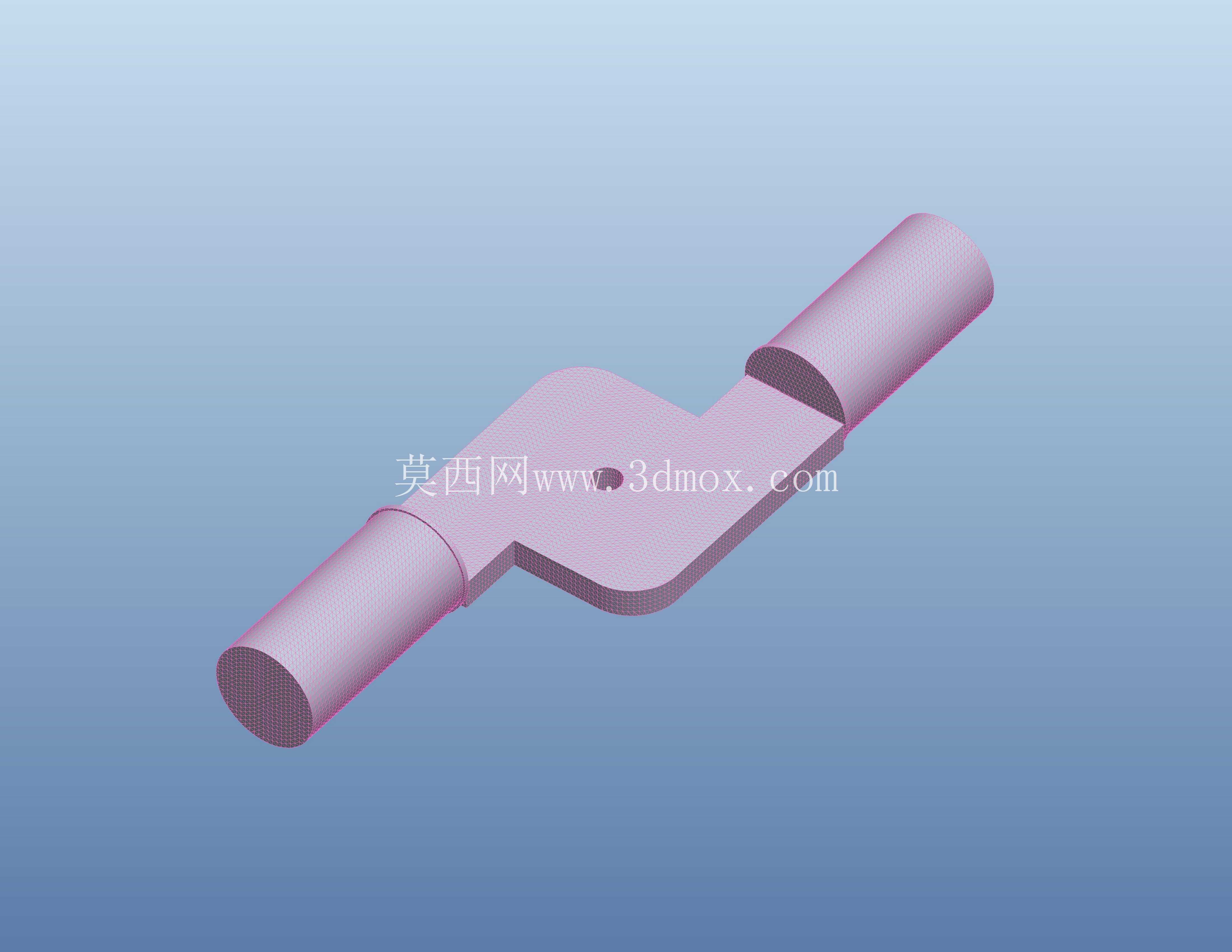

这类Z型偏移连接支架，在低压流体管路布设、小型气动元件安装、电控柜内部走线固定场景中十分常见，很多现场安装人员遇到两端安装孔位存在轴向偏移、同时需要保证连接段不与周边构件发生干涉的情况时，都会优先选用这类结构的连接件。从实际使用场景来看，它不需要额外加装转接垫块来补偿安装位的高度差，两端的圆柱段可以直接插入对应安装基座的预制孔内，配合顶丝或者卡簧就能完成快速固定，中间的Z型弯折段刚好跨过安装面之间的凸起结构，比如管路接头的六角棱边、型材的加强筋、走线槽的翻边等，避免安装后出现应力集中或者装配干涉的问题。

从设计思路上看，这个构件的核心是保证两端圆柱段的同轴度偏差控制在合理范围内，同时中间弯折段的过渡圆角需要做足够的应力释放处理，不能出现直角锐边，否则在承受交变载荷或者轻微振动的工况下，弯折位置很容易出现疲劳裂纹。两端圆柱段的直径公差一般选取h7级，既可以保证插入安装孔时不会出现过松晃荡的情况，也不会因为公差过紧导致现场装配时需要强行敲入，损伤安装基座的孔壁。中间连接的平板段厚度需要根据实际承载需求匹配，常规用于固定直径10mm以下气动管路的场景，平板厚度取3mm即可满足强度要求，如果是用于支撑小型传感器或者电磁阀类元件，厚度可以提升到4-5mm，避免承重后出现弯折变形。

关于安装边界的考量，设计时需要提前核算两端圆柱段的有效插入深度，一般插入深度不小于圆柱直径的1.2倍，才能保证连接后的抗剪切强度足够，不会在设备运行振动过程中出现松脱。Z型弯折的偏移量需要根据现场实际的位差来定，常规的偏移量在15-30mm区间，偏移量过大的话需要在平板段增加加强筋结构，否则受力时平板段会出现扭矩变形。圆柱段的末端可以根据安装需求设计成平端或者带卡簧槽的结构，带卡簧槽的结构适合需要轴向限位的场景，平端结构则适合用顶丝侧向锁紧的安装方式，适配性更强。

实际建模过程中，需要重点关注弯折处的圆角过渡，内侧圆角不能小于板材厚度的0.5倍，外侧圆角对应内侧圆角加上板材厚度，避免折弯加工时出现外侧材料拉裂、内侧材料起皱的问题。如果是采用机加工方式制作这个零件，毛坯可以选用圆钢与板材焊接后再铣削成型，焊接位置需要做打磨处理，保证过渡平滑无焊渣残留；如果是采用冲压折弯工艺批量生产，需要提前计算好折弯展开长度，预留足够的折弯余量，保证成型后两端圆柱段的位置度符合装配要求。另外，零件表面可以根据使用环境做不同的处理，普通室内干燥环境做喷塑或者镀锌处理即可，有腐蚀风险的场景可以选用不锈钢材质加工，或者做达克罗表面处理，提升防锈能力。

在实际设备装配中，这类支架往往能解决很多现场安装的位差补偿问题，不需要重新加工安装基座的孔位，也不需要额外定制异形转接块，大幅降低现场改装的成本和工时。设计时还要注意，中间平板段上可以根据需求预留一个小的安装孔，方便额外固定扎带或者小型标识牌，不会影响整体的结构强度。两端圆柱段的端面需要做倒角处理，倒角角度一般取45度，倒角深度0.5-1mm，方便插入安装孔时起到导向作用，避免端面毛刺刮伤安装孔内壁。整个构件的重心尽量落在中间平板段的中心位置，这样安装后受力更均匀，不会出现单侧受力过大导致的连接松动问题。
