符合DIN912标准内六角螺栓配套球头扳手

在通用机械装配、设备运维、工装夹具调试的日常作业场景里，内六角紧固件的拆装是结构工程师、装配钳工接触频次极高的工序，这套匹配DIN912标准的内六角螺栓与配套扳手，正是针对这类高频作业场景完成的结构设计。先从实际使用场景说起，自动化生产线的机架拼接、精密模具的模板锁紧、小型机电设备的壳体封盖、非标工装的定位块固定，都会大量用到DIN912系列内六角圆柱头螺栓，这类螺栓的头部沉孔设计能让联接件表面保持平整，不会突出安装面干涉周边部件运动，而配套的球头内六角扳手，就是为了适配这类螺栓在狭窄空间、非垂直轴线工况下的拆装需求。

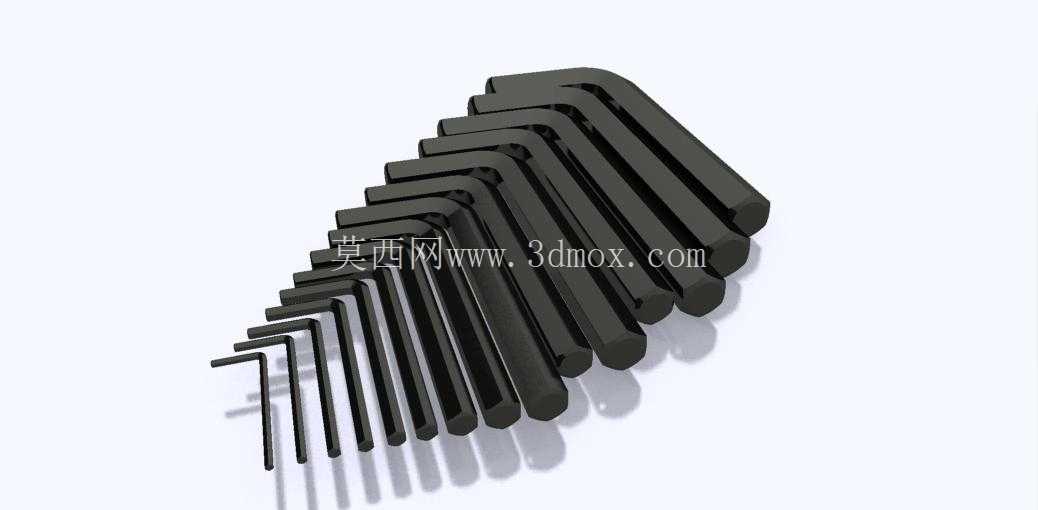

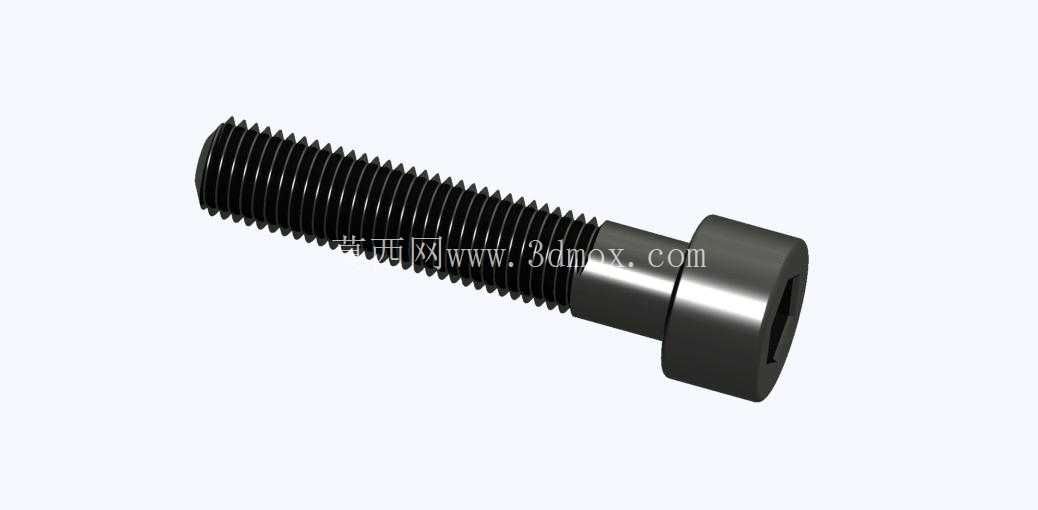

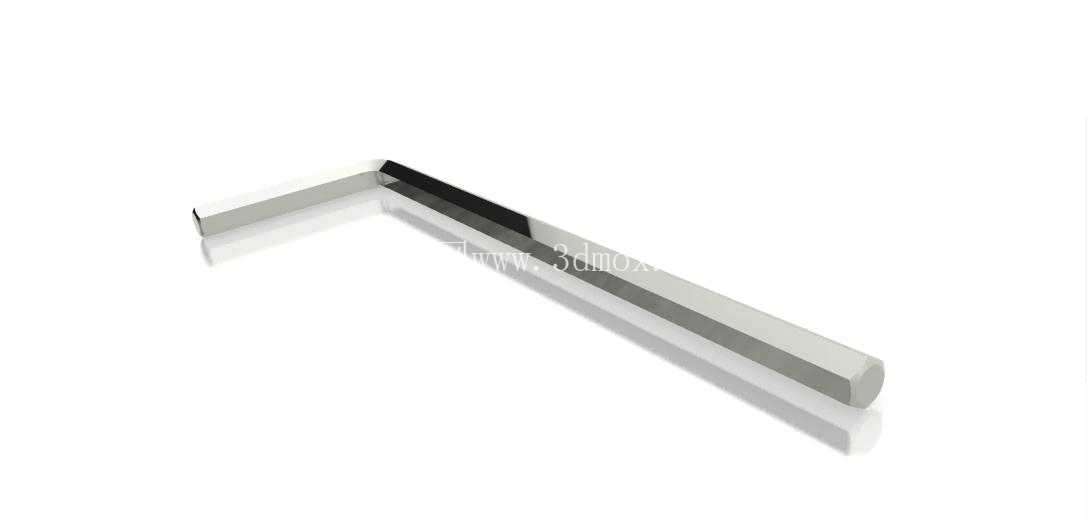

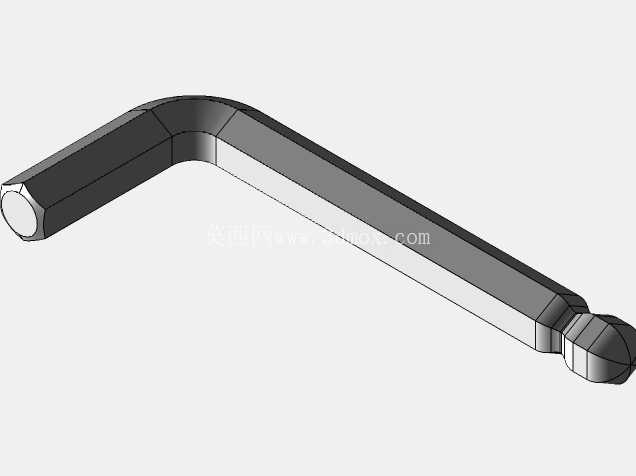

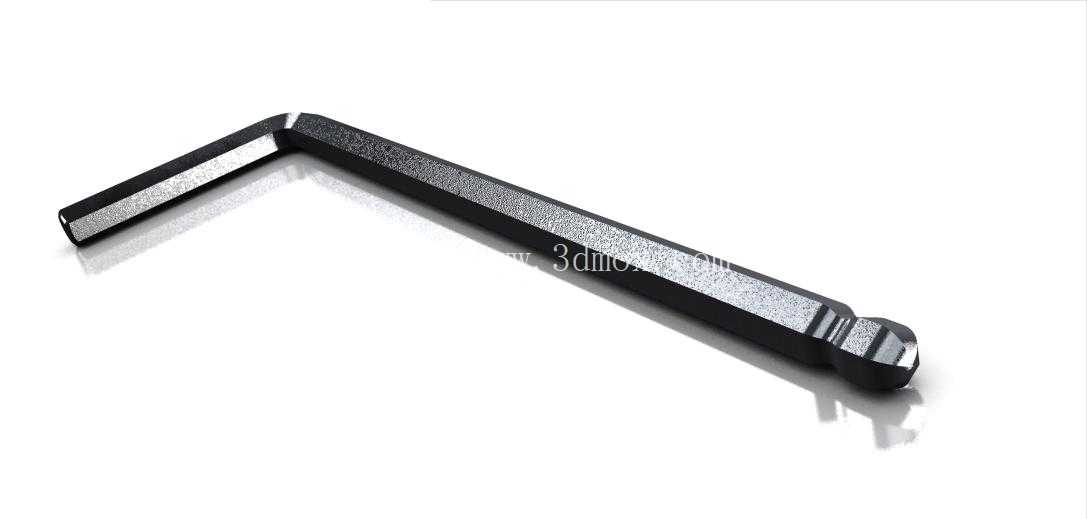

从产品功能特性来看，DIN912内六角螺栓的圆柱头外径、头部高度、内六角对边尺寸都严格遵循德标规范，能和市面上同规格的标准沉孔、螺纹孔完全适配，螺纹段的公差带控制在6g级，不管是钢件攻丝孔还是镶钢丝螺套的铝件安装孔，都能顺畅旋入，不会出现卡滞、滑牙的问题；配套的L型球头扳手，长杆端用于深孔位置的螺栓操作，短杆端可以施加更大扭矩完成最终锁紧，球头端的设计允许扳手轴线和螺栓内六角孔轴线存在最大25度左右的偏角，在设备内部有管线、筋板遮挡，无法垂直插入扳手的工况下，依然能完成螺栓的松紧调整，这一点在设备售后运维、现场改装作业里实用性极强，不用为了拧一颗螺栓拆解周边大量遮挡部件。

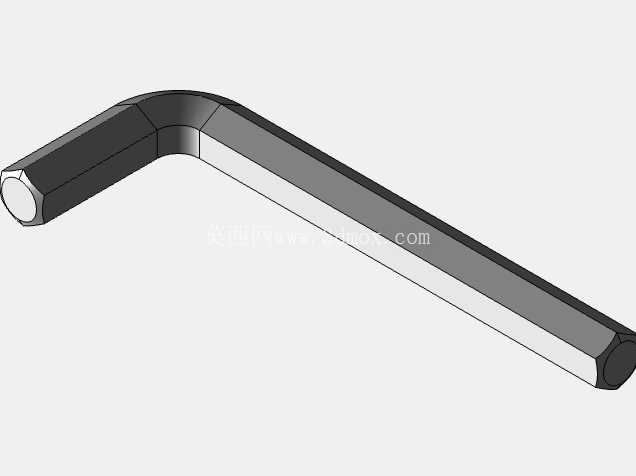

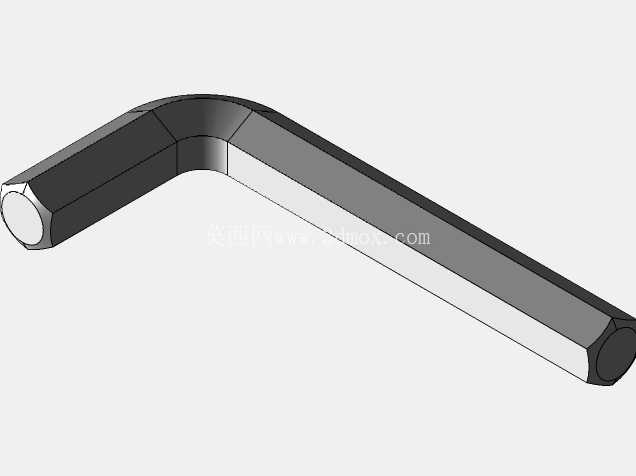

再说到设计思路，这套结构的建模完全从工程实际装配逻辑出发，螺栓部分还原了头部的内六角倒角、螺纹起始端的导向锥角，这些细节不是为了建模好看，而是实际生产里螺栓能顺利导入螺纹孔、扳手能顺畅插入沉孔的关键结构，很多新手建模时容易忽略螺纹端部的120度导向锥，实际加工出来的螺栓就会出现对孔困难、首牙易损的问题；扳手部分的建模还原了杆部的六方棱边圆角、球头和杆部的过渡圆弧，这个过渡圆弧是应力集中释放的关键结构，实际使用中如果过渡位置直角处理，施加较大扭矩时很容易从根部断裂，球头部分的六方轮廓做了轻微的修形，保证偏角插入时和螺栓内六角孔的接触面积足够，不会因为局部应力过大拧花螺栓沉孔。

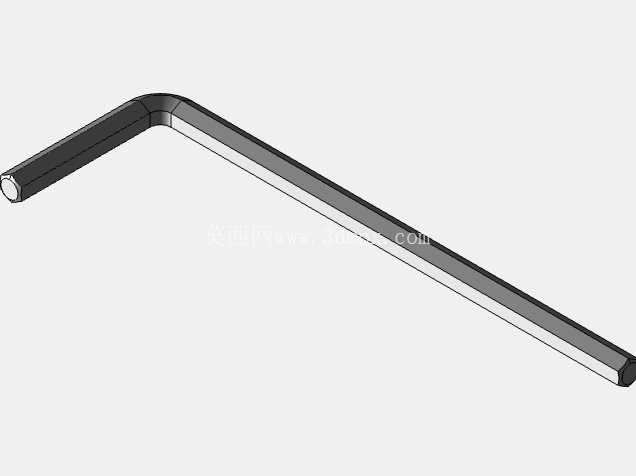

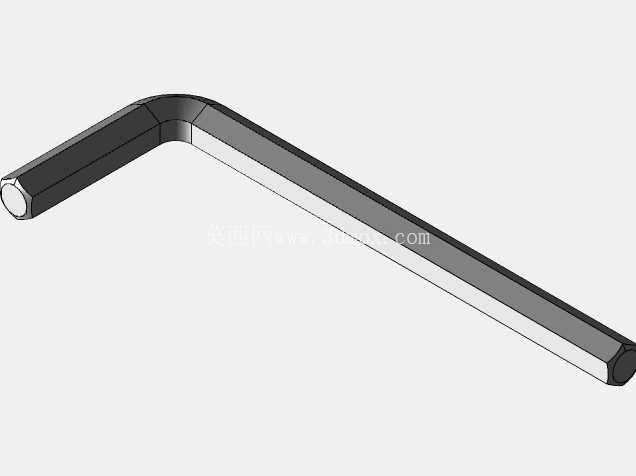

关于外形尺寸与安装边界，这套模型里的螺栓覆盖了常用的M3到M12规格区间，拿M6规格的DIN912螺栓举例，头部外径10mm，头部高度6mm，内六角对边5mm，配套的扳手球头端直径5mm，杆长根据常用作业需求做了长短区分，长杆长度100mm，短杆长度20mm，安装时需要注意，螺栓沉孔的深度要比螺栓头部高度大0.5mm以上，保证螺栓锁紧后头部完全沉入安装面以下，不会突出干涉；使用球头端操作时，尽量不要用它做最终的大扭矩锁紧，偏角状态下球头和内六角孔的接触应力比垂直插入时大很多，大扭矩锁紧容易损坏扳手球头或者螺栓内六角，最终锁紧建议切换到扳手的短杆六方端垂直操作，能保证扭矩传递稳定，也能延长工具和紧固件的使用寿命。

在实际的三维建模选型过程中，很多工程师容易忽略紧固件和配套工具的空间干涉校验，比如设计深腔结构的安装孔时，只留了螺栓的穿入空间，没考虑扳手插入后的摆动空间，等到零件加工完装配时才发现扳手伸不进去，只能临时返工扩孔或者修改结构，这套完整的螺栓加扳手模型，就能在设计阶段直接导入装配体，模拟扳手的操作角度、活动空间，提前校验安装路径是否存在干涉，从设计源头避免后期装配的工艺性问题，不管是做整机结构设计、装配工艺仿真，还是做工具类产品的二次开发，这套模型都能提供准确的结构参考。
