方形法兰安装式步进电机三维结构设计

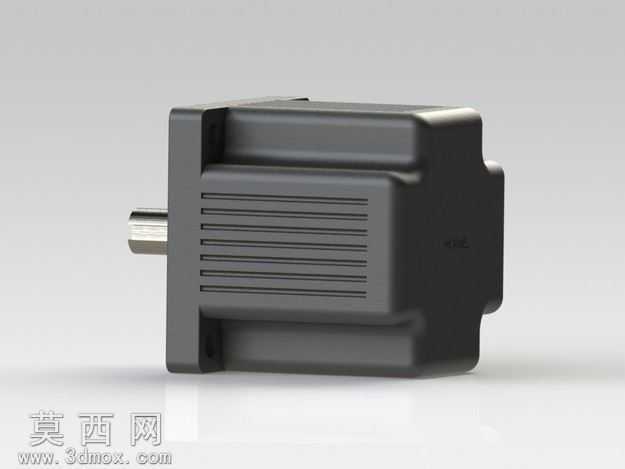

本作品为方形法兰安装式步进电机的三维数字化模型，建模过程严格遵循工业级步进电机的实际生产尺寸规范，在主流三维建模软件中完成全参数化结构搭建，整体模型无破面、无冗余几何特征，各部件装配关系完全匹配实物装配逻辑。建模阶段首先完成前端方形安装法兰的基准绘制，精准定位四个角部的沉头安装孔位置，保证孔位同轴度、法兰端面平面度符合机械安装公差要求，法兰中心预留输出轴的装配通孔，孔壁与轴体的配合间隙按照过渡配合标准设定。输出轴部分还原了实物的扁位定位结构，轴端的切削平面做了倒角过渡处理，避免装配时出现应力集中问题，轴体与前端盖的衔接位置还原了密封槽的细节结构。电机主体外壳部分做了等距分布的轴向散热筋建模，每一条散热筋的拔模角度、筋条间距、筋高尺寸都参考同规格实物电机的散热设计参数，既还原了外观特征，也体现了散热结构的功能性设计逻辑，外壳后端的端盖与主体壳体的衔接处做了止口定位结构建模，保证端盖装配后的同轴度。材质渲染阶段，前端法兰与电机外壳采用哑光黑色工程塑料质感材质，调整材质粗糙度参数模拟工业塑料的磨砂表面效果，输出轴与法兰中心的轴端挡圈采用金属材质，分别赋予不同的金属反射参数：输出轴使用抛光钢材材质，调整高光反射强度还原机加工金属表面的光泽感，法兰中心的圆形端盖采用哑光银灰色金属材质，区分不同部件的材质差异。渲染时采用三点布光方案，主光源从侧上方投射，突出散热筋的凹凸结构与法兰端面的轮廓，辅助光源补全暗部细节，避免安装孔、轴体扁位等细节区域出现死黑，背景采用浅灰色渐变背景，突出电机主体的结构轮廓，地面添加柔和的接触阴影，增强模型的真实感与立体感。整体设计完整还原了该类步进电机的核心结构特征，可用于自动化设备装配模拟、传动机构干涉检查、产品展示动画制作等场景，模型各部件可单独拆分编辑，方便后续根据实际需求调整尺寸参数或进行结构优化。
