RCTIMER GBM2212外转子无刷电机三维建模

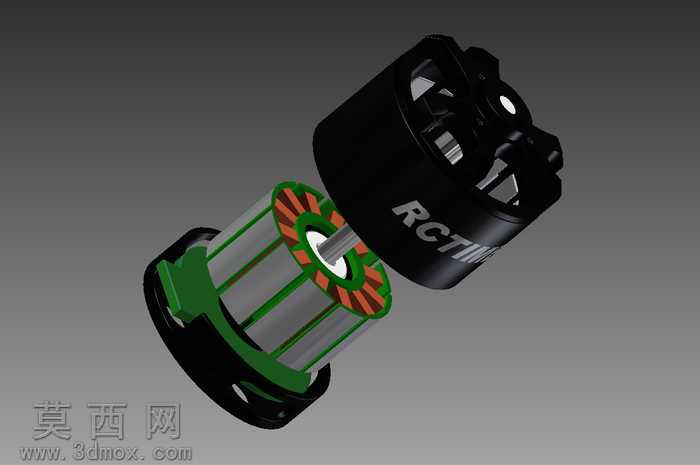

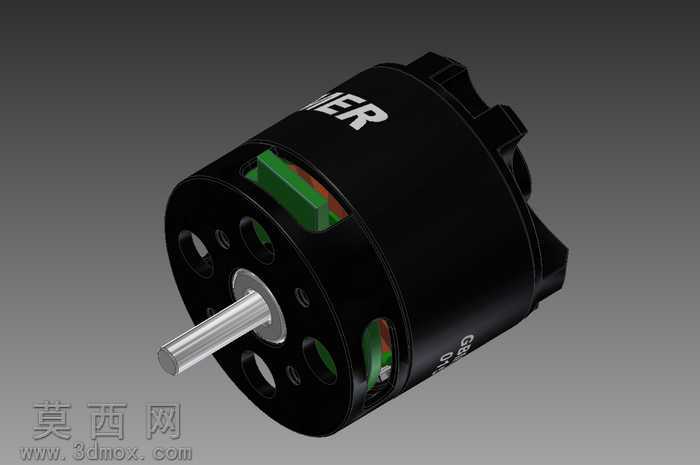

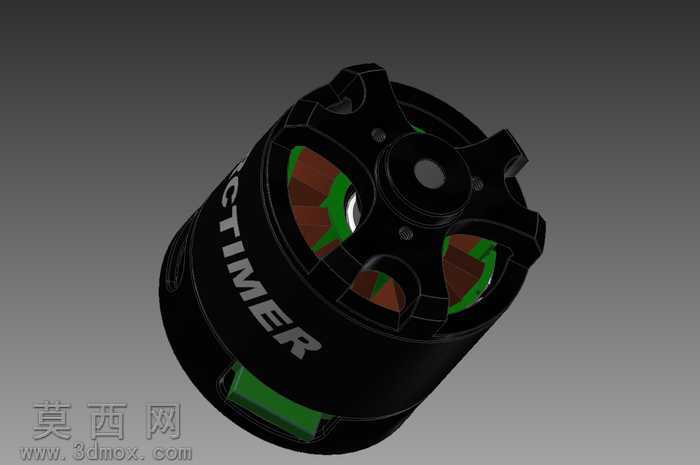

本次建模对象为RCTIMER GBM2212 015-70t外转子无刷电机，建模过程以还原实物真实结构与外观质感为核心目标，首先通过实物测绘与公开参数校准获取核心尺寸基准，确定定子外径、转子壳体长度、输出轴直径与伸出长度、安装孔位分布等关键参数，保证模型尺寸精度符合实际生产装配要求。建模阶段采用多实体协同构建思路，首先搭建输出轴部分，以旋转凸台特征生成金属轴主体，对轴身的定位卡槽、与转子配合的轴段做精准的尺寸约束，还原轴端的倒角与装配定位面细节；随后构建外转子壳体，以薄壁旋转特征生成黑色圆柱形主体，对壳体表面的散热开孔做阵列排布，精准还原每个开孔的孔径、位置与倾斜角度，同时在壳体表面蚀刻对应品牌标识与型号字符，通过包覆特征实现字符的凹凸质感，还原实物的印刷标识效果。内部结构部分，还原定子铁芯的叠片结构特征，对绕组部分做简化但符合视觉逻辑的建模，将绕组的绿色绝缘层、铜线排布的层次做区分，通过不同的实体分组实现内部构件的可拆分性，方便后续做爆炸视图展示装配关系。端盖部分还原与转子壳体的卡扣配合结构，对安装定位凸台、出线槽的位置做精准定位，保证整体装配逻辑符合无刷电机的实际结构。材质与渲染阶段，为不同构件匹配对应材质：输出轴赋予抛光金属材质，调整金属粗糙度与反射参数，还原不锈钢轴的冷冽金属质感；转子外壳赋予哑光黑色工程塑料材质，添加细微的颗粒质感模拟注塑外壳的表面肌理，同时调整表面标识的材质参数，让白色字符与黑色壳体形成清晰的视觉区分；内部绕组部分，绝缘结构赋予亮绿色硬质塑料材质，铜线部分赋予铜质金属材质，调整绕组的光泽度还原漆包线的表面质感；定子铁芯赋予硅钢片叠压的哑光金属质感，添加细微的层叠纹理还原叠片结构的视觉特征。渲染阶段采用渐变灰色背景，布置三点式布光，主光从侧上方打亮电机主体，突出壳体的曲面轮廓与散热孔的深度感，辅光补亮暗部细节避免暗部死黑，轮廓光勾勒电机边缘轮廓，让模型与背景形成清晰层次，最终渲染图清晰展现电机的外观细节与结构特征，可用于产品展示、结构教学、航模动力系统装配模拟等场景。建模过程中对所有配合面做间隙校验，保证转子与定子的配合间隙符合无刷电机的实际装配公差，所有特征均保留参数化建模历史，可根据不同KV值的同系列电机尺寸快速调整参数生成衍生模型，具备较高的复用性。
