电脑独立显卡三维结构设计作品

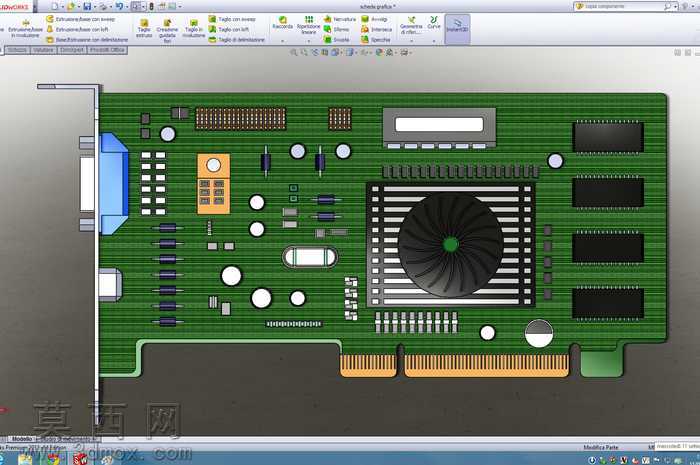

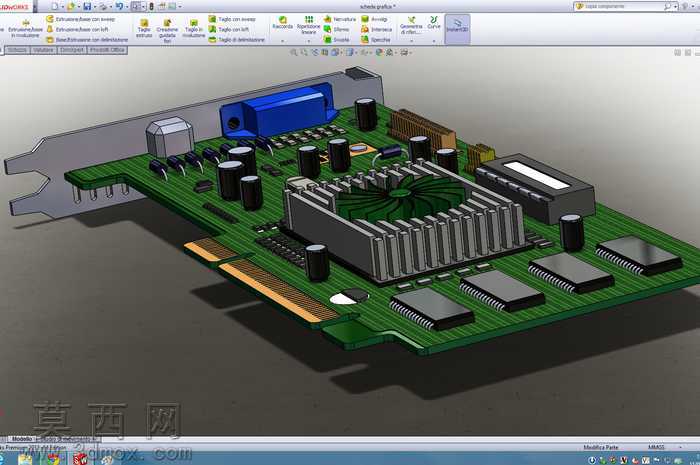

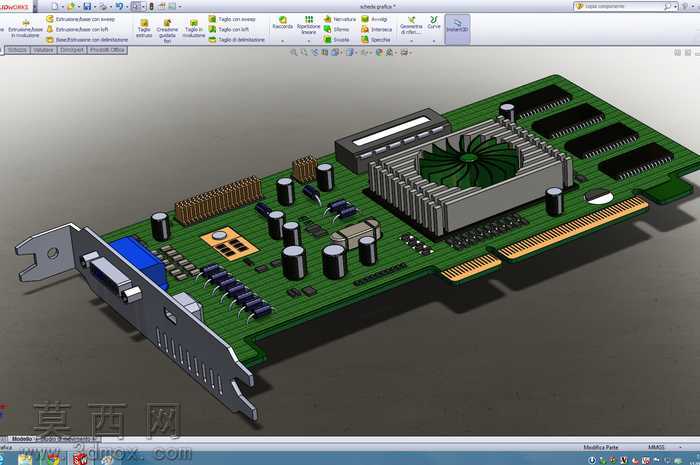

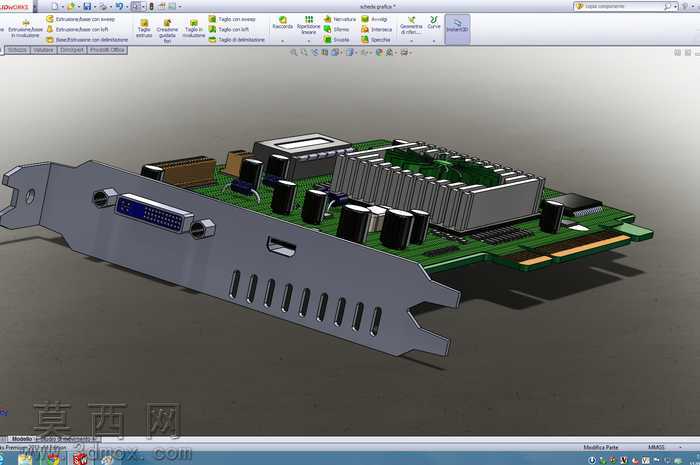

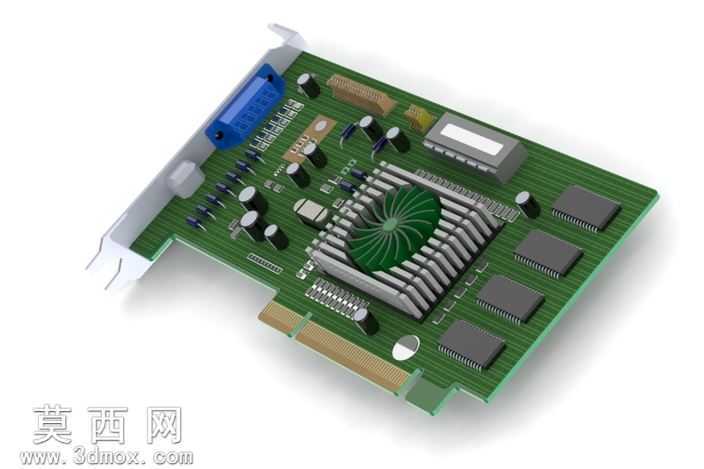

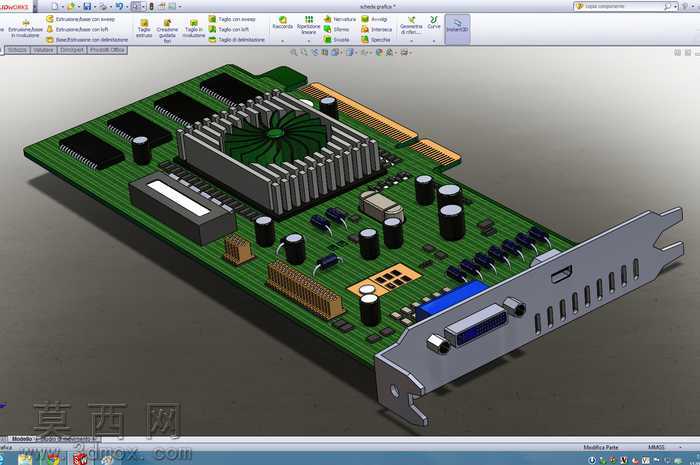

本作品为计算机独立图形显卡的三维数字化建模成果，建模过程以真实消费级显卡的硬件结构为参考基准，在主流三维建模环境中完成全比例1:1还原。建模初期先梳理显卡的整体层级结构，将整体拆分为PCB基板、金手指接口、VGA输出接口、电容电阻等贴片元件、显存颗粒、主芯片散热模组、固定卡扣等独立模块，采用自底向上的建模思路逐一完成零件构建。PCB基板部分通过草图绘制精准还原板卡的轮廓外形，包括PCI接口段的金手指区域、挡板固定位的缺口造型，板身的安装孔位、元件焊盘位置均按照真实硬件的布局做对应排布，基板材质赋予哑光深绿的PCB板材质感，表面做细微的磨砂纹理处理，还原真实电路板的视觉特征。接口部分分别构建蓝色VGA接口的塑料外壳与内部插针结构，金手指部分做分段式的金属片建模，赋予亮面镀金材质，还原接口的金属导电特性。板载贴片元件部分，对不同规格的电解电容、陶瓷电容、电阻、晶振、供电模块做差异化建模，电容的顶部防爆纹、元件表面的标识纹理都做了细节刻画，材质上区分黑色塑料外壳、银色金属顶盖、白色标识印刷层的不同质感，排布位置严格参考真实显卡的电路布局，做到疏密有致符合硬件设计逻辑。显存颗粒采用统一规格的长方体建模，表面做丝印标识的纹理处理，整齐排布在主芯片周边位置。核心散热模组部分是建模的重点，先构建铝制散热鳍片的阵列结构，每一片鳍片的厚度、间距都做精准控制，鳍片之间的扣合结构也做了还原，中间的散热风扇采用多叶片曲面建模，叶片做符合空气动力学的弧度设计，风扇中心的轴承包覆结构做同心圆细节刻画，材质上鳍片赋予银灰色磨砂金属质感，风扇叶片赋予半透明深绿塑料质感，中心轴承部分做亮面金属处理。整体装配阶段严格对齐各零件的装配位置，确保接口与挡板、散热模组与核心芯片、元件与焊盘的位置完全匹配，无穿模错位问题。渲染阶段采用柔和的室内漫反射光源，多角度打光凸显板卡的层次结构，金属部件做适当的反光处理，塑料部件控制反光强度避免失真，最终呈现的模型完整还原了老式独立显卡的外观特征与结构细节，可用于电脑硬件科普、三维场景搭建、电子设备结构教学等场景。
