弯曲半径R28规格18*25工程电缆拖链

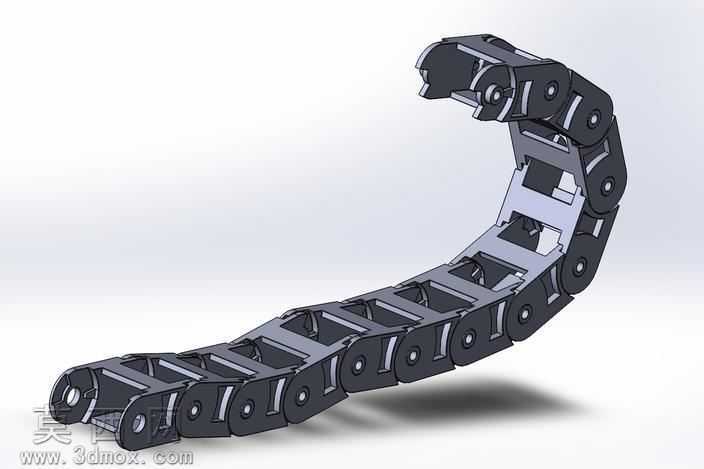

本款电缆拖链采用SolidWorks三维建模软件完成全参数化设计，建模过程严格遵循18*25内腔规格、弯曲半径R28的工程参数要求，整体结构完全还原工程塑料拖链的实际装配逻辑。建模阶段先完成单个链节的主体轮廓绘制，通过拉伸、切除等基础特征构建链节的上下盖板、两侧铰接耳结构，精准预留铰接轴的装配孔位，同时对链节内腔的线缆容纳空间做等比例还原，保证内腔净尺寸符合18*25的规格要求；完成单个链节建模后，通过线性阵列配合角度约束完成整段拖链的弯曲形态装配，模拟拖链实际运行时的弯曲状态，每一处铰接位置都添加了同轴心、间隙配合的装配约束，还原拖链可灵活弯折的运动特性。渲染阶段采用哑光工程塑料材质，主体链节赋予深黑色尼龙材质质感，调整材质的粗糙度、反光度参数还原工程塑料的哑光磨砂表面效果，拖链内部的隔片赋予浅灰色硬质塑料材质，通过色彩区分强化结构层次感；场景采用柔和的无影打光方案，主光源从斜上方45度投射，搭配补光消除结构死角的阴影，清晰呈现链节之间的铰接缝隙、盖板卡扣细节，地面添加柔和的投影效果增强模型的立体感与真实感。结构设计上，该拖链采用可开盖式结构，上下盖板与链节主体通过卡扣连接，方便后期线缆的穿装与维护；相邻链节通过铰接轴串联，可实现单方向的灵活弯折，弯曲半径严格控制为R28，避免弯折过程中对内部线缆造成过度挤压，同时链节之间设置有限位结构，防止拖链弯折超过限定角度造成结构损坏；内腔可根据需求加装分隔片，对不同类型的电缆、油管、气管进行分仓排布，避免线缆之间相互摩擦干扰。设计过程中充分考虑拖链的实际使用场景，针对机床、自动化设备的线缆防护需求，在链节的铰接位置做了圆角过渡处理，减少运行过程中的应力集中，同时所有链节的尺寸参数完全统一，保证拖链运行时的顺滑度，不会出现卡滞、顿挫的问题；建模完成后通过干涉检查功能验证所有装配位置，确认链节弯折过程中不存在结构干涉，完全满足实际生产加工的精度要求，可直接用于工程选型、装配模拟以及后续的加工出图。
