六边形中空带凸台金属连接结构件

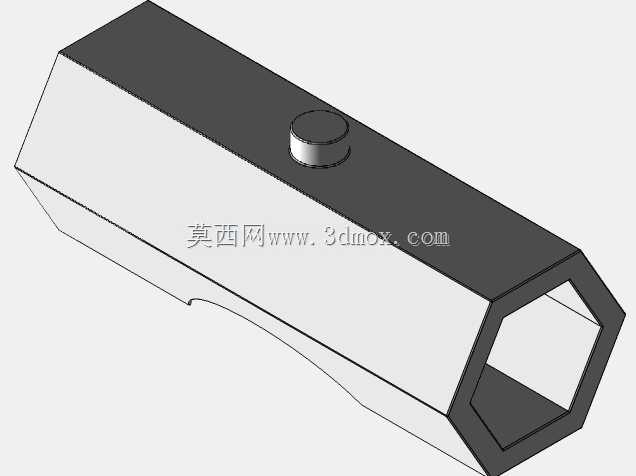

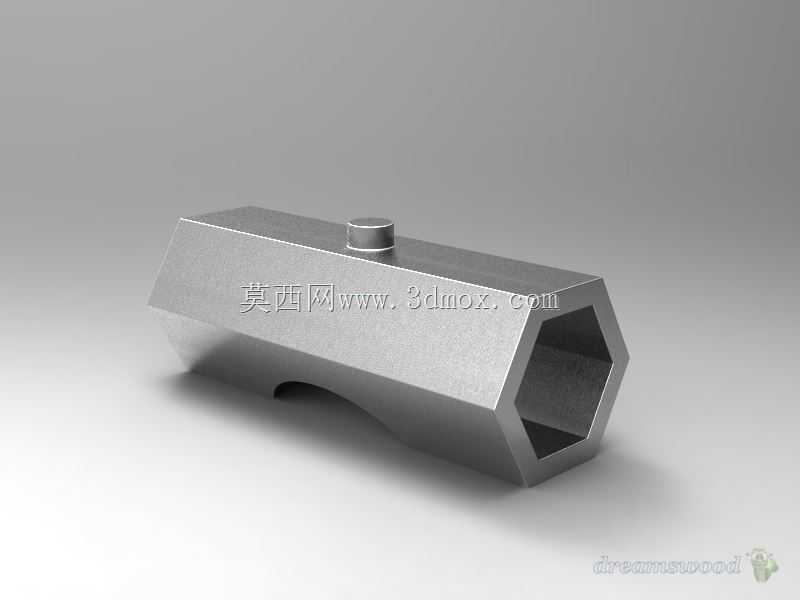

　　这类带内六角通孔的金属结构件，常应用在模块化工装夹具的支撑连接环节，也可作为轻型输送线侧边的型材对接嵌件，适配六边形型材的快速插接场景，相比常规圆形管件连接，六角内孔能直接限制周向转动，无需额外加装防转销钉，可减少装配工序中的定位工作量。从结构设计来看，构件主体采用等截面六角中空构型，外壁做了局部圆弧切槽处理，切槽位置对应型材对接时的卡扣让位空间，顶部的圆柱形凸台为定位止口，安装时可嵌入对接件的预制沉孔内，实现两个方向的装配限位，避免连接后出现轴向窜动。设计过程中需要重点控制内六角孔的对边尺寸公差，若公差偏大会导致配合间隙过大，受侧向载荷时容易出现晃动，公差过小则会造成插接阻力过大，现场装配时无法顺利推入，

　　通常这类配合选用H7/h6的间隙配合等级，兼顾装配便利性与连接刚性。构件的整体长度可根据实际安装边界调整，本次展示的结构长度约为内六角对边尺寸的三倍，底部的圆弧缺口深度控制在壁厚的三分之一，既不会过度削弱构件的整体抗弯强度，又能为对接端的弹性卡扣提供足够的形变让位空间，安装时卡扣可沿圆弧面滑入并卡入对应卡槽，无需额外螺栓紧固即可实现快速连接。这类结构件在实际应用中多采用铝合金挤压成型后做端面机加工，若用于重载场景则更换为不锈钢材质，表面做钝化处理提升防锈能力，顶部的凸台与主体为一体化加工成型，不存在焊接接缝，可避免长期受交变载荷后出现焊缝开裂的问题。在三维建模阶段，需要先绘制六角截面的草图，拉伸生成主体结构后，

　　再通过切除命令生成底部圆弧让位槽，最后拉伸凸台并做边角倒钝处理，所有锐边都需要做0.2mm的倒角，避免装配时划伤操作人员，也能减少应力集中点，提升构件的抗疲劳性能。需要注意的是，内六角孔的内壁粗糙度需要控制在Ra3.2以内，若粗糙度过高，插接时会产生较大的滑动摩擦阻力，还容易在反复拆装后出现接触面磨损，导致配合精度下降。
