带法兰底座凸缘式定位支撑销轴结构

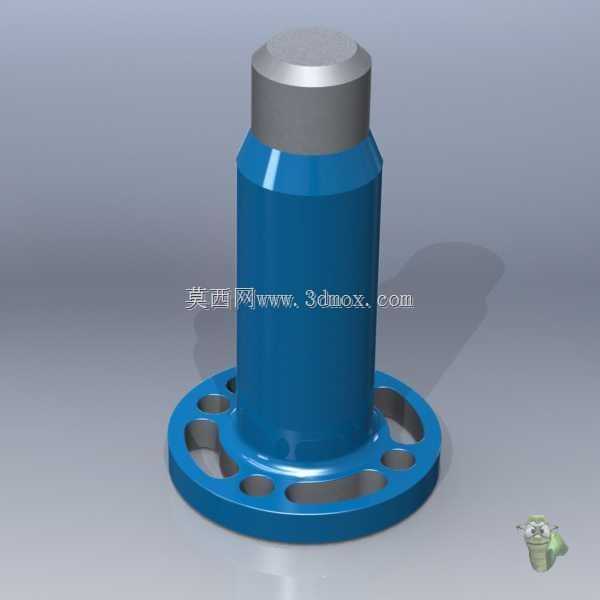

　　这类带法兰底座的凸缘式销轴，常应用在工装夹具定位、液压管路辅件连接、小型设备机架铰接点位，也会出现在轻工自动化生产线的工件承载工位，作为承载与定位的复合结构件使用。从结构设计逻辑来看，底部带镂空孔的法兰盘是核心安装基准，盘面上均匀分布的多组安装孔，既适配螺栓穿装完成与安装基面的刚性固定，镂空结构也在保证连接强度的前提下削减了零件整体自重，降低安装基面的负载，同时镂空区域可避让安装面的凸起焊点、残留加工毛刺，避免安装时出现贴合不严的问题。上部柱体分为两段式结构，下段大直径柱体是主要承载段，表面做了光滑过渡处理，减少与配合件接触时的摩擦阻力，顶端小直径凸台做了倒角过渡，方便装配时快速导入配合件的安装孔，避免硬敲装配导致的孔口磕碰变形。

　　设计时首先要确认安装边界：法兰盘的外径决定了安装面需要预留的最小平面空间，柱体总高度决定了配合件的轴向活动行程范围，顶端凸台的直径与伸出长度，要匹配配合件的限位槽尺寸，保证装配后不会出现轴向窜动。实际选型应用时，要注意柱体与法兰连接位置的圆角过渡，这个位置是应力集中高发区，圆角半径不能过小，否则在承受侧向冲击载荷时容易出现根部断裂的问题；法兰盘的安装孔中心距要与安装基面的螺纹孔位置严格匹配，孔位公差控制在±0.1mm范围内，避免安装时出现螺栓强行别劲的情况，长期使用会导致螺栓断裂或者法兰变形。柱体的表面粗糙度要控制在合理区间，过于粗糙会加速配合衬套的磨损，过于光滑则不利于润滑脂的附着，在需要频繁转动的铰接场景，

　　还可以在柱体内部加工润滑油道，定期加注润滑脂降低磨损速率。这类结构相比光杆销轴，不需要额外配置轴向限位卡簧或者挡板，靠自身法兰盘就能完成轴向定位，装配工序更简单，在需要快速拆装维护的工位上优势明显，同时法兰盘与安装面的大接触面积，也能分散承载时的压应力，避免安装基面被压溃变形，适合中等载荷的定位、支撑、铰接场景使用。
