橡胶球式金属气喇叭结构设计

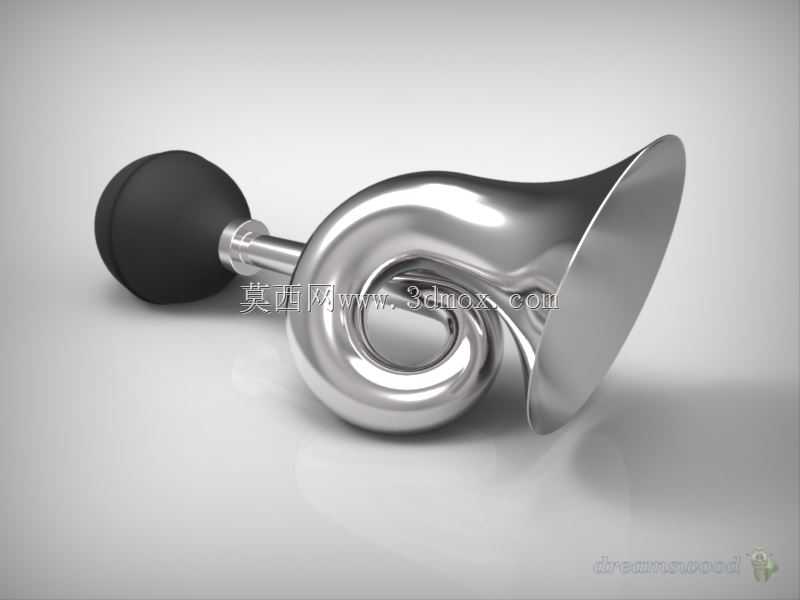

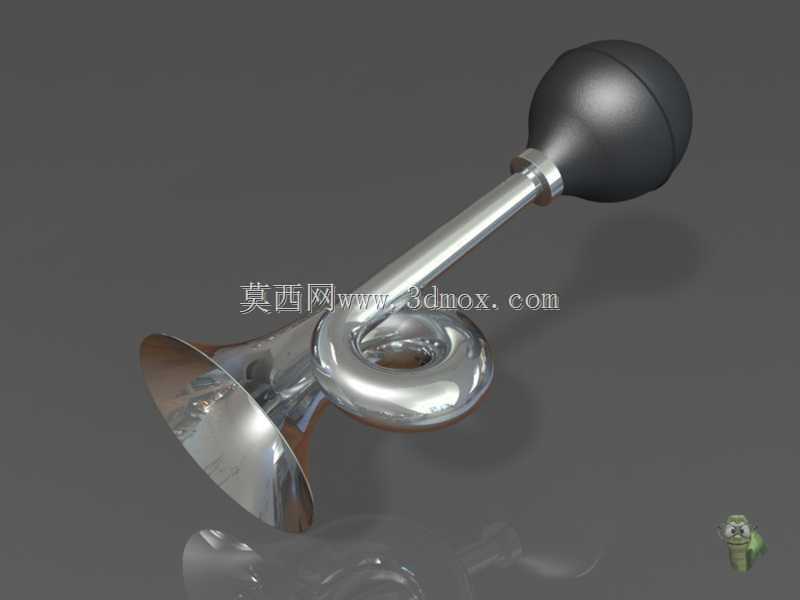

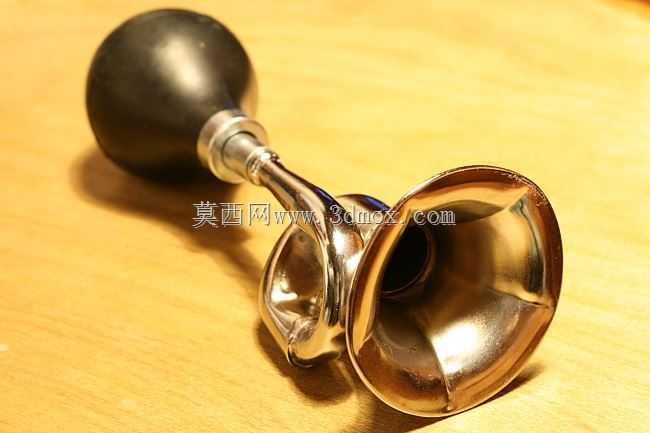

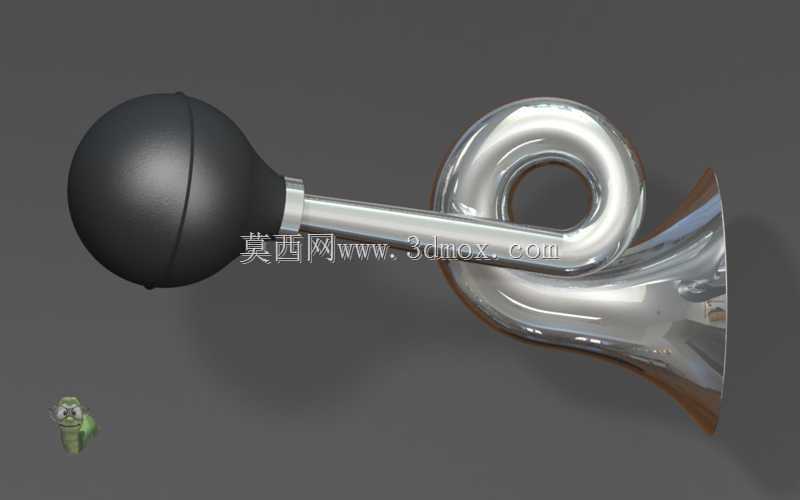

　　这类手动挤压式气喇叭，早期多应用在非机动车、小型船舶、厂区作业代步车等场景，作为近距离警示装置使用，不需要外接电源或气源，完全依靠手动挤压橡胶气囊产生气压驱动发声，结构可靠性高，在潮湿、多尘的户外环境下也能稳定工作，不会出现电路故障导致的失效问题。从结构设计来看，整体分为三个核心部分：黑色橡胶挤压球、金属导气螺旋管、扩音喇叭口，橡胶球采用中空薄壁结构，壁厚控制在2-3mm区间，既保证挤压时能产生足够的排气量，又能在松手后依靠橡胶自身弹性快速回弹进气，球体与金属管的连接位置做了内嵌金属箍的密封结构，避免气压从衔接处泄漏，保证气流全部进入管体。金属管部分采用螺旋盘绕设计，并非单纯为了造型，而是在有限的外形尺寸内延长气流路径，

　　让气流在管内形成稳定的谐振频率，配合末端渐扩的喇叭口结构，把气流振动的声音放大扩散，相比直型管结构，同等气囊排气量下发声分贝能提升15%以上，传播距离更远。安装边界上，这类喇叭整体长度控制在180mm左右，最大外径位置为喇叭口端，直径约70mm，橡胶球端直径约60mm，安装时可通过金属管上的固定卡箍点位固定在车把、舱壁等位置，不需要预留太大的操作空间，挤压操作的施力方向可根据安装位置调整，橡胶球的按压行程约15mm，单手握持即可完成操作。设计过程中需要重点匹配橡胶球的排气量与管体的通径、螺旋长度参数，通径过小会导致气流阻力过大，挤压费力且发声沉闷，通径过大则会导致气压不足，发声音量不够；螺旋管的弯曲半径不能过小，

　　避免管内出现气流死角产生紊流，导致发声出现杂音。喇叭口的渐扩角度控制在12-15度区间，这个角度下声音的扩散角度最广，不会出现声音集中指向某一方向的问题，满足警示装置需要大范围提醒周边人员的使用需求。金属管表面做抛光镀铬处理，一方面是提升防锈能力，应对户外雨水、潮气的侵蚀，另一方面光滑的内壁可以降低气流摩擦阻力，减少不必要的气压损耗。橡胶球的材质选用耐老化丁腈橡胶，长期暴露在紫外线环境下也不会出现快速开裂、硬化的问题，使用寿命比普通天然橡胶材质提升3倍以上。在实际选型应用中，这类装置不需要配套任何辅助管路或电路，安装维护成本极低，除了交通领域的警示用途，也可作为小型设备的故障报警发声部件，在无供电的简易设备上替代电喇叭使用，适配性极强。
