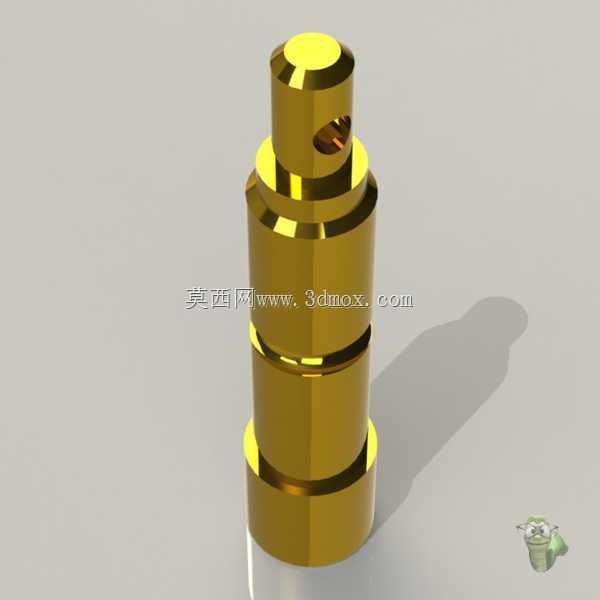

多阶带孔阶梯销轴类机械零件结构

　　这类多阶梯带径向孔的轴类零件，常应用在液压阀组、小型气动执行机构、轻工机械的连杆传动副中，承担定位、铰接传力、行程限位的复合作用，区别于普通光轴销，多阶轴肩的设计直接省去了装配时额外加装轴套、隔圈的工序，每一段轴径的公差配合都对应不同的安装基体：最细的顶端轴段穿装在机构的上盖板定位孔内，配合公差取H7/h6的间隙配合，保证拆装时可顺利穿入，同时不会出现过大的径向窜动；顶端的径向通孔用于穿装开口销或者卡簧，实现轴向的限位防脱，避免机构往复动作时销轴从安装孔内窜出脱落。中间的几段阶梯轴肩，分别对应不同功能件的安装位，其中较宽的环形槽结构，是用来嵌装O型密封圈的，在液压或者气动回路中，这道密封结构可以隔绝两侧的压力腔，避免介质内泄，

　　设计时槽宽与槽深的尺寸严格匹配对应线径的密封圈，保证装配后密封圈的压缩量在合理区间，既不会因为压缩量过大导致密封圈过早磨损老化，也不会因为压缩量不足出现密封失效。最下方的大直径轴段作为整个零件的承载基座，装配时抵靠在安装基体的台阶面上，承担轴向的载荷传递，轴段外圆的粗糙度要求控制在Ra1.6以内，保证和安装孔配合时的接触面积均匀，避免局部应力集中导致零件变形。建模过程中，先以回转特征构建整体的阶梯轮廓，保证各段轴的同轴度控制在0.02mm以内，避免装配后出现卡滞、偏磨的问题，径向孔的位置严格对应顶端轴段的中心，孔口做0.2mm的倒角处理，去除钻孔产生的毛刺，防止装配时割伤密封圈或者划伤安装孔内壁。实际选型应用时，

　　这类零件的总长度需要匹配安装腔的深度，最下方轴段的直径不能超过安装基座的开孔尺寸，径向孔的位置要保证穿装防脱件后，销轴的轴向窜动量控制在0.1mm以内，同时各段轴肩的过渡圆角取R0.3，既可以减少热处理时的应力集中，也不会因为圆角过大导致配合件安装不到位。这类零件常采用45号钢加工后做表面镀硬铬处理，提升表面耐磨性与防锈能力，在有腐蚀介质的工况下也可更换为304不锈钢材质，对应调整密封槽的尺寸公差适配不同材质的膨胀系数。
