工业管道带手轮截止阀管路组合结构

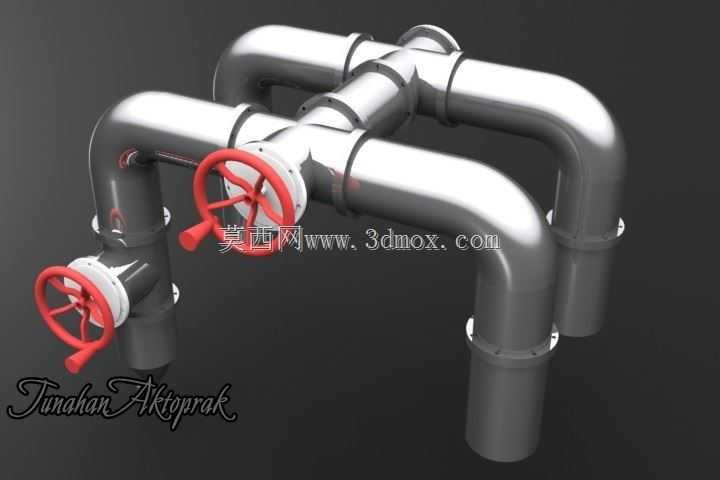

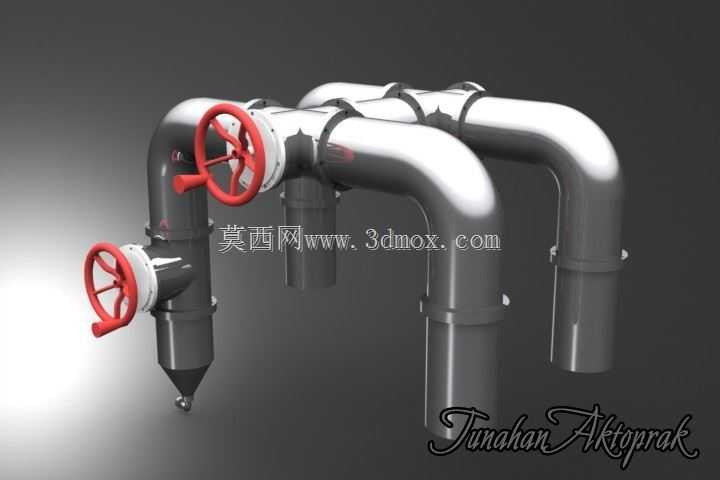

　　这套管路组合结构常见于化工流体输送、市政给排水、工业循环水系统的支路管控节点，核心作用是在管路运维、支路切换、故障检修时实现介质通断的可靠控制，避免单段作业影响整条主管线的正常运行。结构上采用等径金属弯管搭配法兰对接的连接形式，所有管段的转弯半径统一匹配公称通径的1.5倍设计，既能够降低介质流经转弯处的局部阻力损失，减少湍流带来的管路振动与冲蚀，也能预留足够的法兰螺栓拆装操作空间，避免现场安装时扳手操作空间不足导致的装配困难。两个手轮截止阀分别布置在不同支路的垂直管段上，手轮操作面朝向外侧45度角倾斜，既避开了相邻管道的遮挡，也符合现场操作人员站立操作的人机工程高度，无需额外搭设操作平台即可完成阀门的启闭动作。

　　设计阶段优先考虑了管路的应力分布特性，弯管与阀门的连接位置避开了管路应力集中的热胀冷缩补偿段，法兰密封面采用凸面结构适配中低压流体的密封需求，所有对接法兰的螺栓孔位统一跨中布置，能够适配不同压力等级的非金属密封垫片，满足水、低粘度油品、压缩空气等多种常规工业介质的输送要求。安装边界上，整套结构的横向跨度与垂直高度预留了与上下游直管段的对接余量，底部垂直管段的法兰端面可直接对接竖向管线或固定支架，无需额外加工过渡管段；阀门的手轮直径经过匹配核算，操作力矩符合常规手动操作的施力范围，无需加装额外的助力机构即可实现额定压力下的可靠密封，阀杆位置预留了后期加装填料的操作空间，日常运维时无需拆解周边管路即可完成密封填料的更换作业。管路的壁厚选取兼顾了刚性要求与介质冲蚀余量，内壁光滑过渡无突变台阶，能够减少介质内杂质在管内的沉积滞留，降低长期运行后的管路堵塞风险。
