多通带手轮控制工业管路组合结构

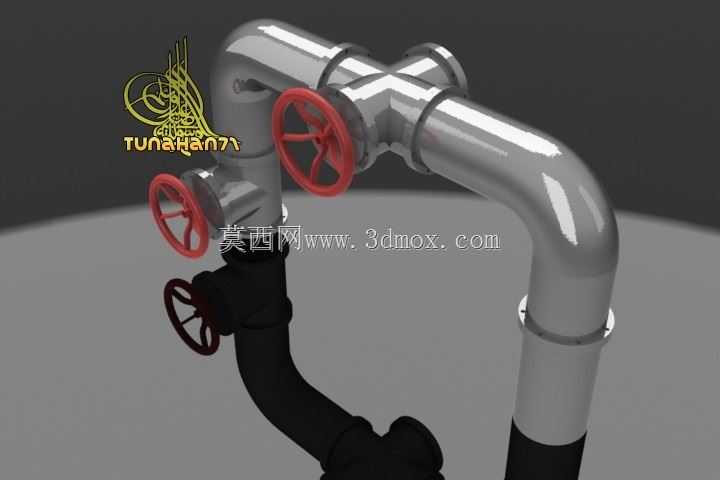

　　这套管路组合结构主要面向中小型流体输送系统的支路分流、流向切换场景，常见于化工车间辅料输送、小型换热站支路调节、厂区循环水旁通控制等工况，可在不改动主管道布局的前提下，实现单路输入向多支路输出的流向管控，也可配合不同管路压力等级做截断调节。从结构设计来看，整体采用90度弯管搭配等径三通做主体骨架，不同支路分别配置手轮式截止阀，手轮采用红色防滑轮辐结构，操作时无需额外辅助工具，现场运维人员徒手即可完成开度调节，轮辐的镂空设计也能减少管路表面凝露、积尘对手轮操作的影响，即便在潮湿多尘的车间环境下，也能保证操作力矩传递稳定。管路接口全部采用标准法兰连接形式，法兰端面预留了标准密封槽位，安装时可根据输送介质特性选配橡胶、

　　四氟或者金属缠绕垫片，适配常温水、低压蒸汽、弱腐蚀性化工流体等多种介质的密封需求。设计阶段充分考虑了现场安装的操作空间，三个手轮的布置角度分别朝向外侧不同方向，相邻手轮之间预留了足够的操作间隙，不会出现操作某一个阀门时被相邻管路或者其他手轮干涉的问题，整体安装边界紧凑，可直接适配现有DN50通径的标准管路接口，不需要额外做变径转接。弯管部分采用等曲率圆弧过渡，相比直角焊接弯头，能大幅降低流体在转向位置的局部阻力损失，减少管路内部的湍流和冲蚀，延长整套管路组件的使用寿命。三通位置的接口做了加厚处理，可承受支路阀门开关时产生的水锤冲击，避免长期交变载荷下出现焊缝开裂或者接口渗漏的问题。不同支路的管路采用差异化表面处理，

　　主通路采用抛光金属表面，适合明装的可视化管路布局，支路部分采用防腐涂层处理，可适配埋地或者贴近潮湿墙面的安装环境。整套结构的重心集中在下部法兰连接位置，安装时不需要额外做支撑固定，仅靠两端法兰的连接强度即可保持整体结构稳定，能有效减少现场安装的支架耗材成本，也方便后期运维时的拆卸检修。
