浮球式液位控制阀探头结构设计

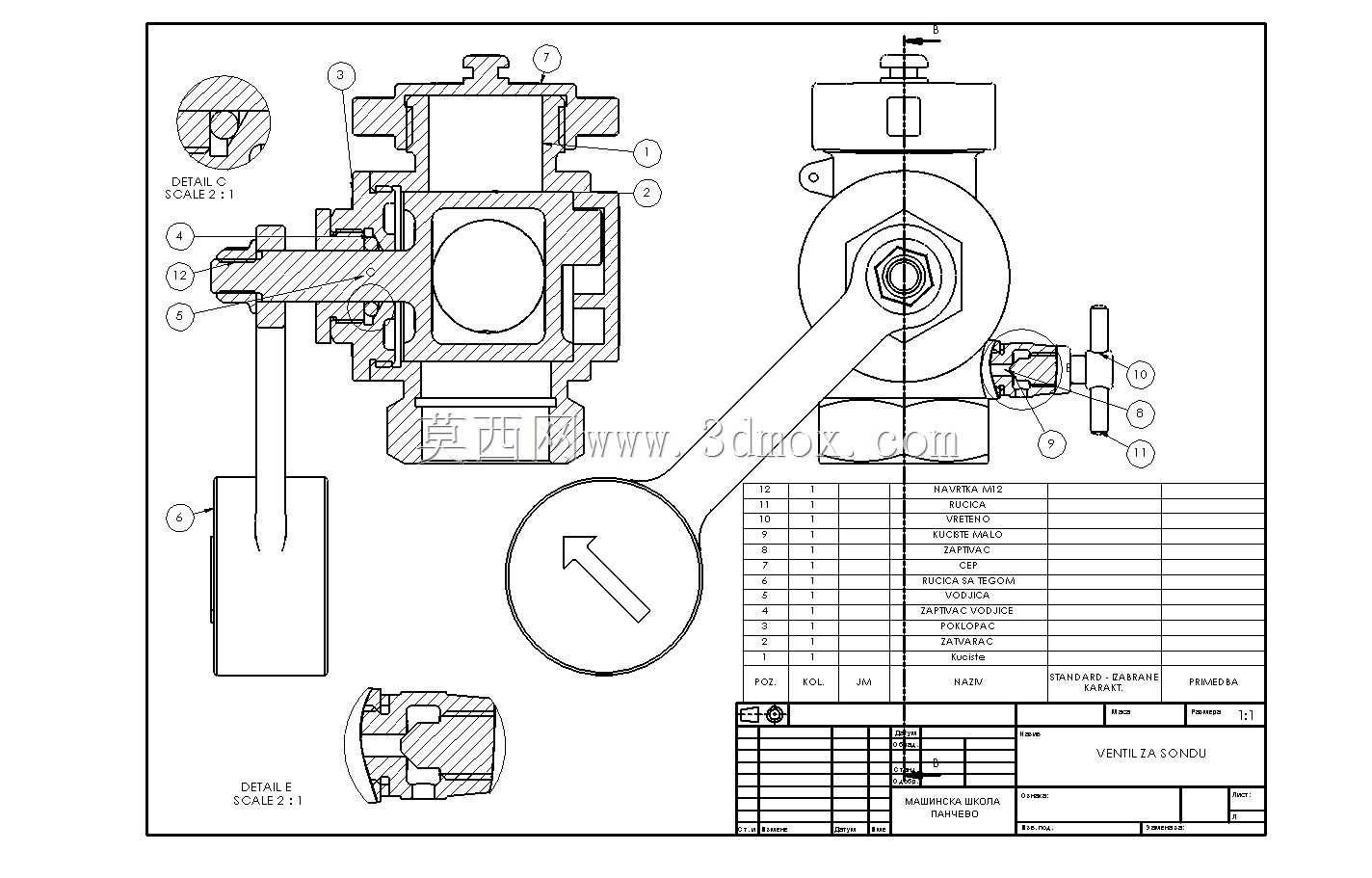

　　在工业流体输送、储罐液位管控、民用给排水系统的管路布局中，这类带浮球联动结构的阀探头，是实现液位自动调控的核心执行前端部件，常被集成在水箱、储液罐、常压容器的进水端管路上，不需要额外接入电控信号，仅靠浮球随液位升降的重力与浮力力矩变化，就能触发阀芯的开闭动作，完成高液位断水、低液位补水的自动控制逻辑，在无供电条件的野外储水设施、屋顶高位水箱、中小型工业循环水塔中应用十分普遍。从结构设计逻辑来看，这套构件采用摇臂式力矩传递路径，浮球的垂向位移通过刚性摆臂转化为阀芯组件的旋转行程，摆臂与阀芯转轴的连接位置做了扁位防转结构，避免长期往复动作中出现连接松脱、角度偏移的问题，阀芯上部的锁紧调节结构，可以根据实际需要的触发液位高度，

　　调整摆臂的初始安装角度，适配不同高度的容器安装需求，不需要额外定制摆臂长度，通用适配性更强。整体构件的安装边界以阀体的螺纹连接端为基准，常规适配同通径的管路内螺纹接口，安装时需要保证摆臂的摆动平面无额外结构遮挡，浮球的上下活动行程范围内不能有管路加强筋、容器内壁凸起等干涉结构，浮球的最低下落位置要高于容器底部的沉积杂质区，避免泥沙、水垢卡滞浮球导致动作失效。从功能特性上看，这套结构的阀芯采用锥面密封形式，密封副的接触压力随浮球浮力的增大而提升，高液位时密封可靠性更高，不会出现满水溢流的问题；摆臂与阀体转轴的配合位置预留了微小的配合间隙，长期浸泡在水体中即使出现轻微的水垢附着，也不会出现卡滞无法动作的情况，浮球采用中空密闭结构，

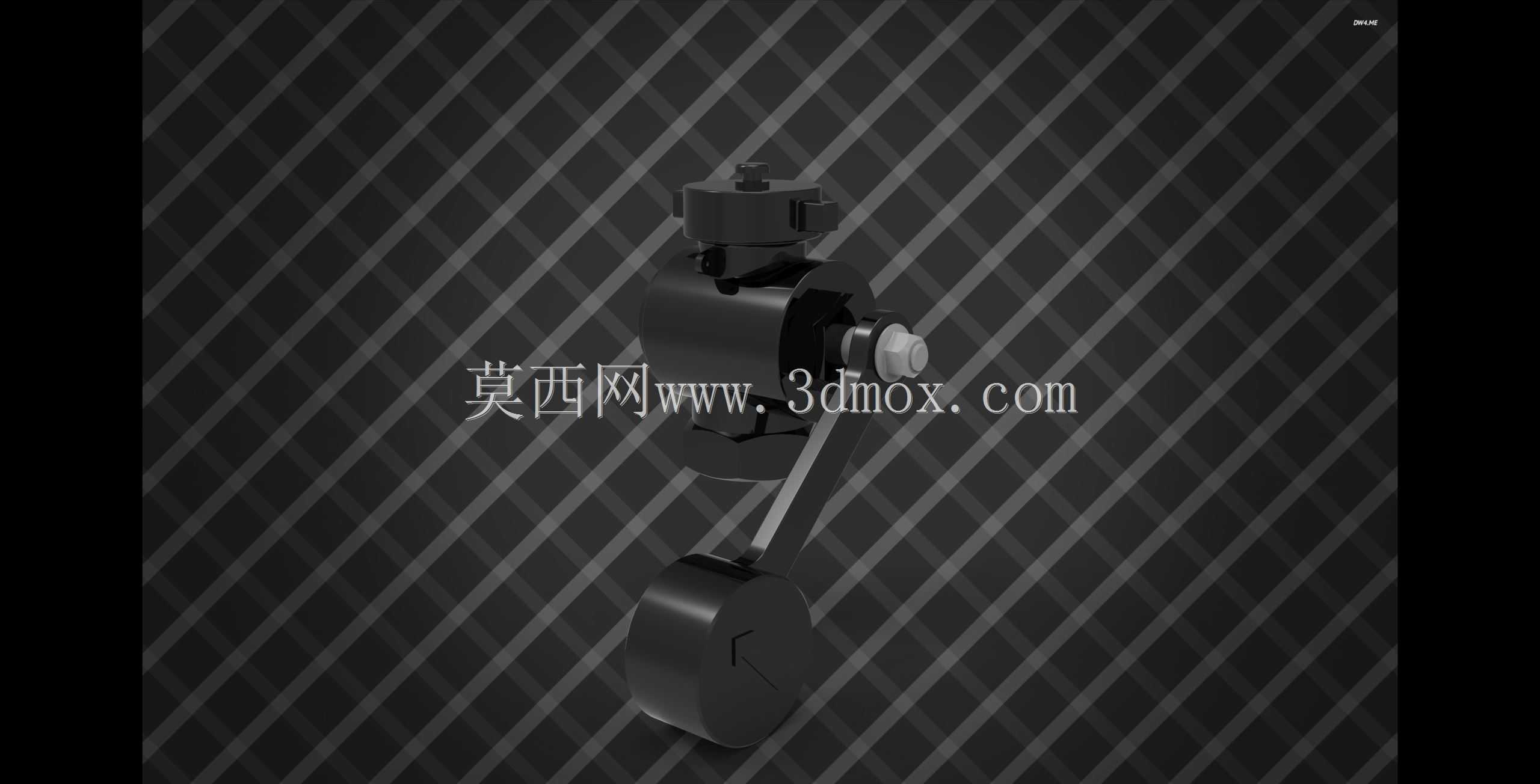

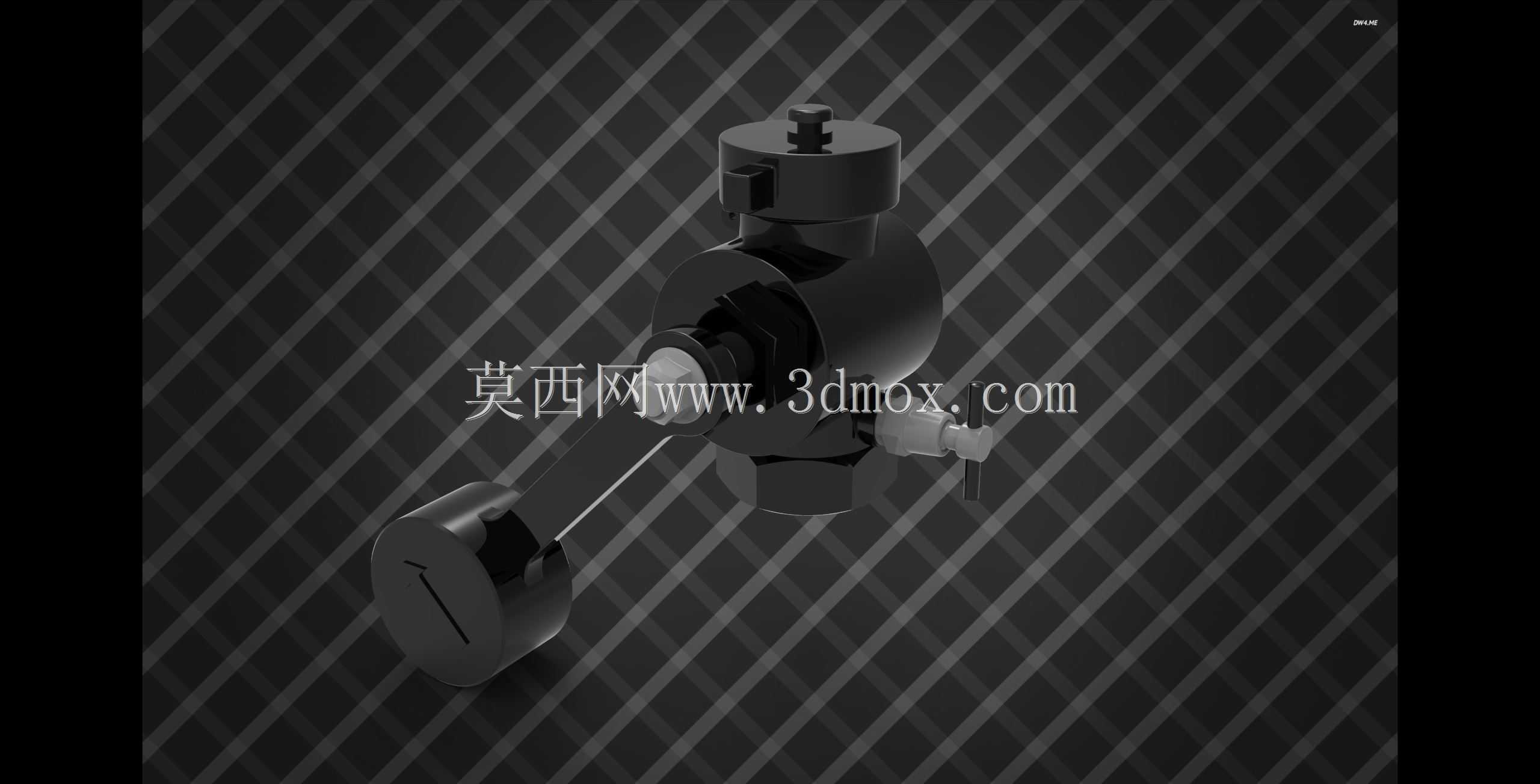

　　壁厚均匀，即使长期浸泡在常温清水或者轻度腐蚀性的工业循环水中，也不会出现渗漏导致浮力失效的问题。在三维建模过程中，每个零件的配合公差都按照管路附件的通用公差标准设定，转轴与摆臂的配合采用间隙配合，保证动作灵活无卡涩，密封锥面的同轴度公差控制在0.05mm以内，保证关闭状态下无渗漏，浮球与摆臂的连接位置做了加强筋结构，避免浮球在水流冲击下出现连接断裂的问题。实际选型应用时，需要根据容器的最高液位与最低液位差值，确认摆臂长度对应的行程是否满足阀芯的全行程开闭要求，同时要根据管路的工作压力匹配对应压力等级的阀芯密封件，避免高压工况下出现密封失效漏水的问题；安装时要注意阀体的水流方向与壳体上的标识方向一致，反向安装会导致阀芯无法正常关闭，

　　失去液位控制作用。这类纯机械结构的阀探头相比电控式液位阀，可靠性更高，维护成本更低，不需要定期校验电气元件，仅需要每年定期清理浮球与摆臂上附着的水垢、杂质，就能保证长期稳定运行，在对可靠性要求高、维护不便的安装场景中，相比电控方案有明显的应用优势。
