工业产线H4性能测试工作站结构设计

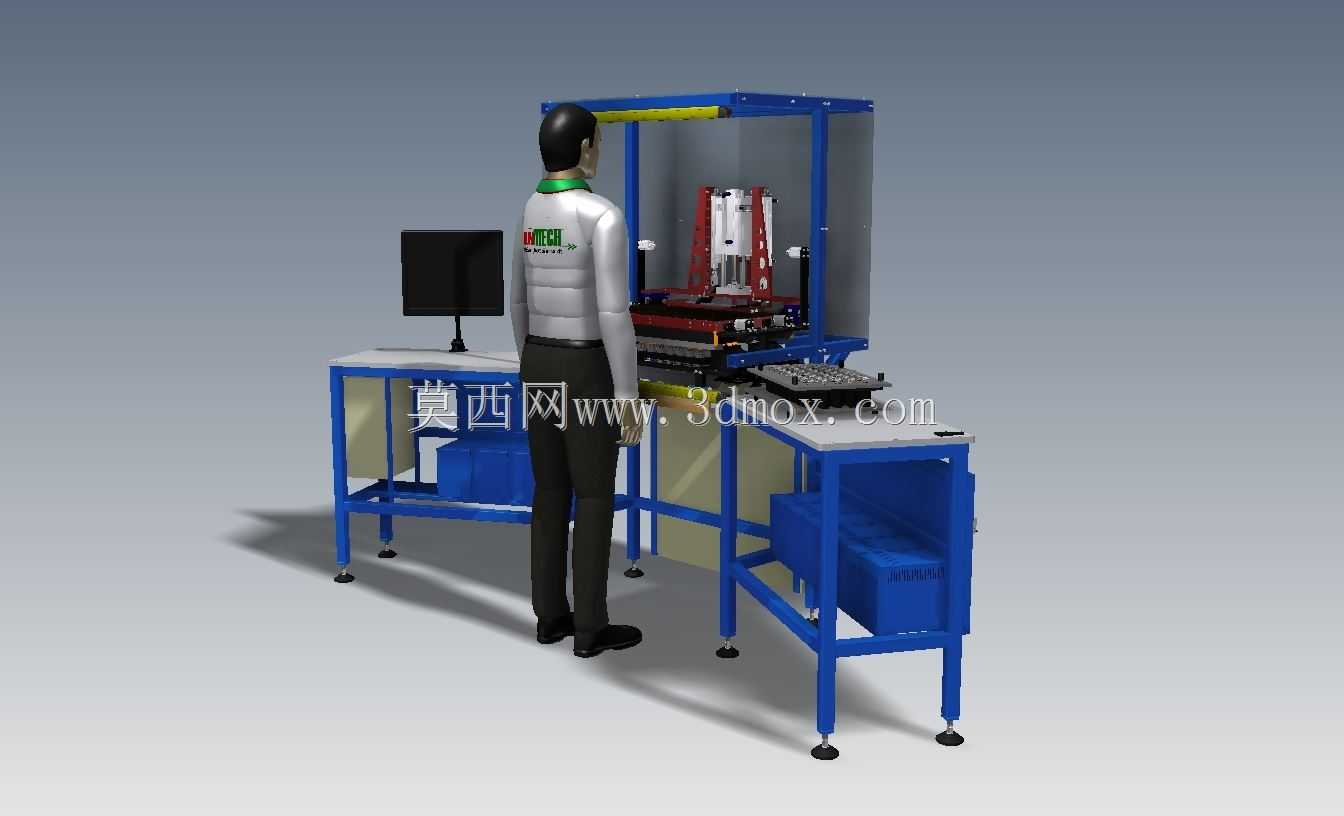

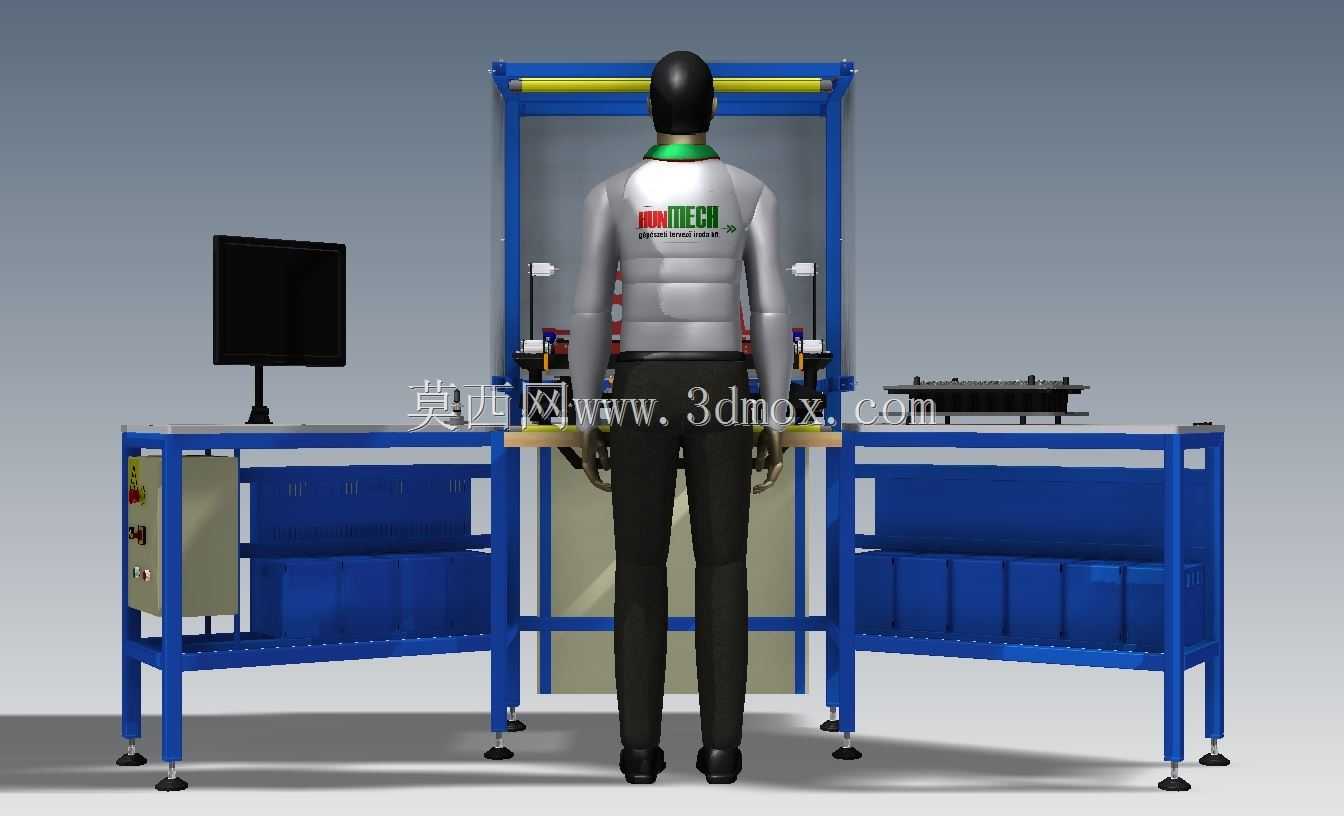

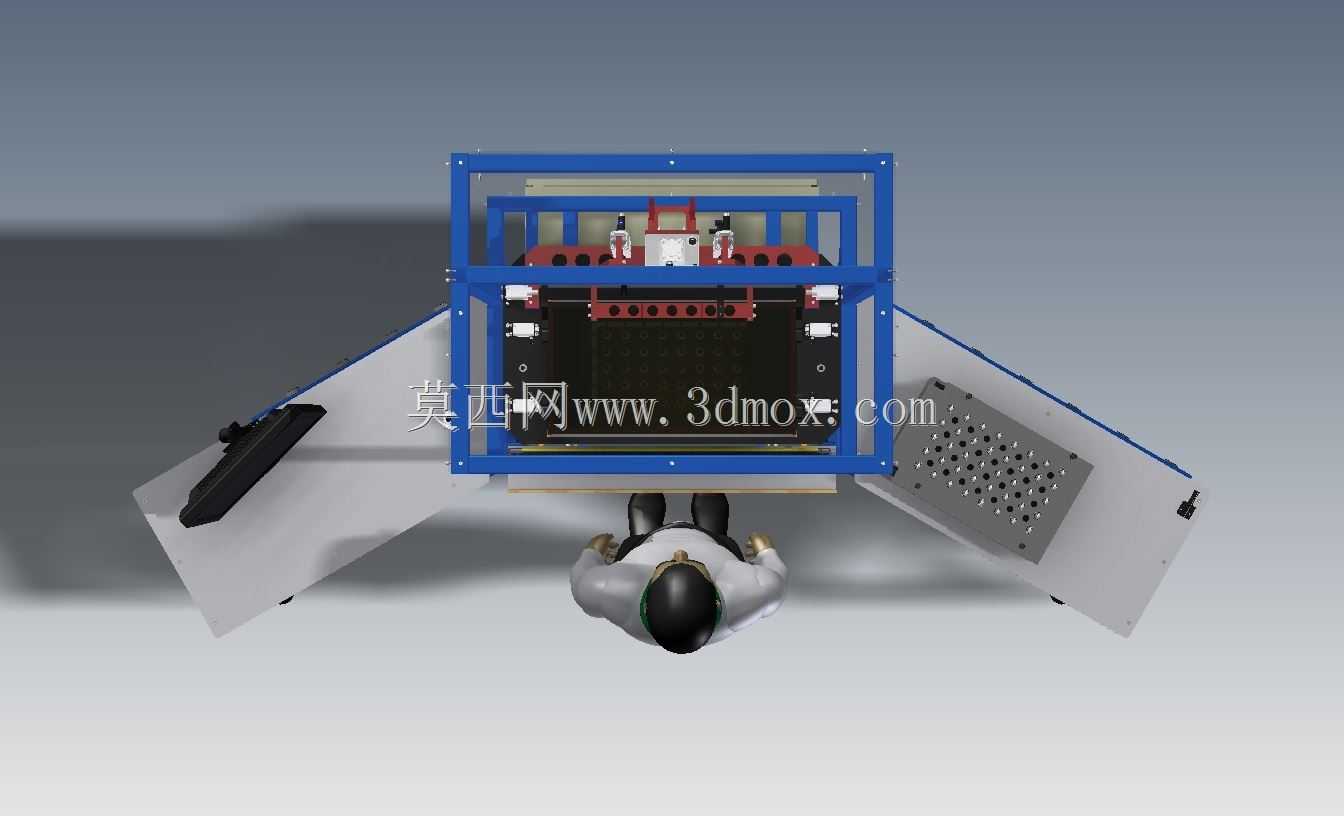

　　这款测试工作站主要面向精密零部件量产环节的性能核验场景，常见于电子元器件、小型结构件的出厂前参数校验工序，可嵌入半自动装配产线作为末端检测工位使用，替代传统人工手动测试的低效模式，降低人工操作带来的检测误差。设备整体采用分段式铝型材机架搭建，主体测试单元设置在中段封闭防护区域，两侧延伸出与产线接驳的过渡工作台，左侧预留工控机安装位，可放置显示器、键鼠等操作终端，右侧设置合格品与待检品的暂存区域，底部配置可调脚杯，可适配车间地面不平整的安装环境，单工位整体占地长度约2.8米、宽度约1.2米，操作面高度符合人体工程学设计，适配站立作业的操作需求，无需额外搭建登高台架。设计阶段优先考虑测试动作的稳定性，

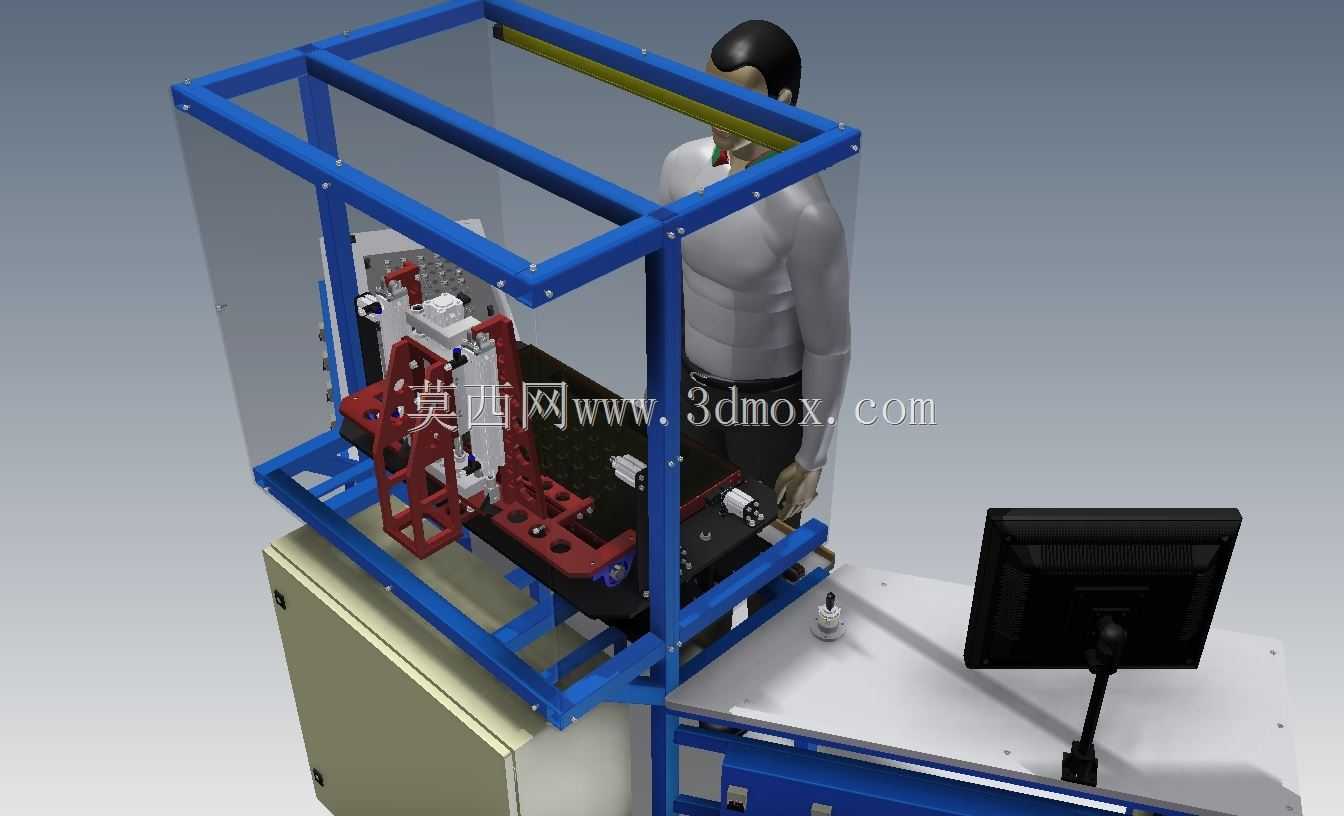

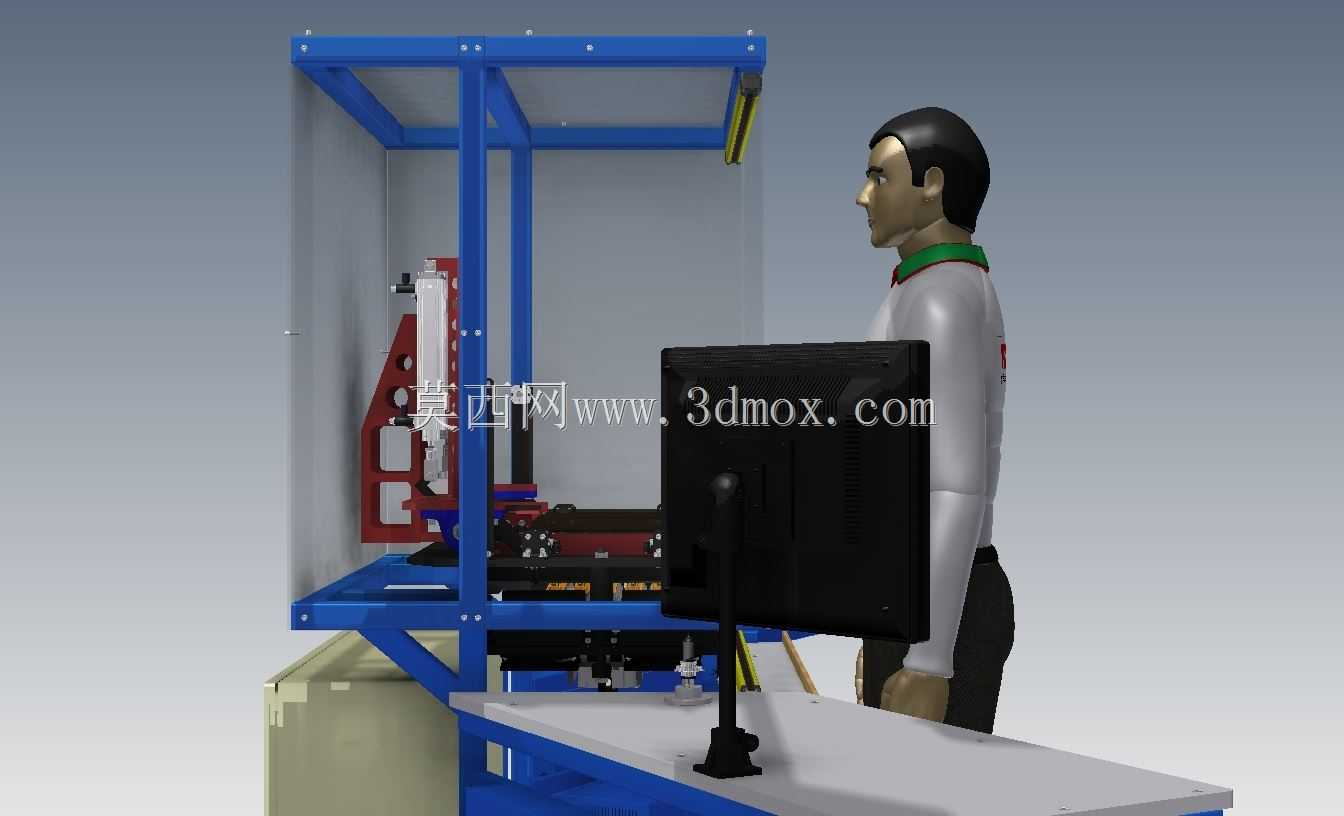

　　中段测试区域的执行模组采用立式安装布局，压装、检测组件沿垂直导轨布置，可根据待测件的尺寸调整行程范围，外围设置透明防护挡板，既可以观察测试运行状态，也能避免测试过程中零件崩溅带来的安全隐患。机架下方预留电气柜安装空间，可容纳PLC、伺服驱动器、接线端子等电气元件，强弱电走线通过铝型材内置槽道布置，避免线缆外露造成的积尘、剐蹭问题。两侧接驳工作台采用钢板折弯台面，下方设置储物格可放置测试治具、记录表单等辅助物品，台面边缘做倒角处理，避免工件流转过程中出现磕碰划伤。设备的测试工位可快速更换适配夹具，针对不同规格的待测产品，仅需更换定位治具并调整测试程序即可切换检测品类，无需对整体机架结构做大规模改动，适配多品种小批量的柔性生产需求。

　　执行端的运动模组设置硬限位与软限位双重保护，避免超程运行造成的设备损坏，测试压力、行程参数可通过工控机界面实时调整，检测数据可自动存储导出，满足生产质量追溯的管理要求。整体结构设计优先采用标准件搭建，铝型材、脚杯、导轨、紧固件均选用通用工业标准规格，后期维护更换配件无需定制加工，可有效降低设备的运维成本，安装时仅需按照装配图依次拼接机架、固定模组、连接气路电路即可完成部署，对安装场地的承重、空间要求较低，普通生产车间即可完成布设。
