弯臂类零件注塑成型模具三维结构

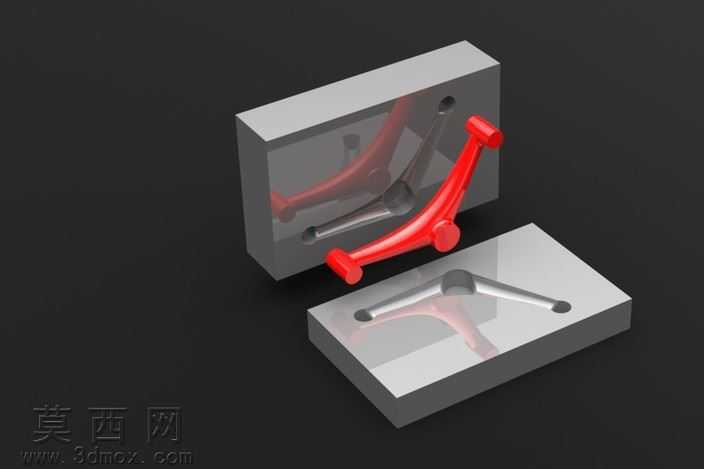

本套模具为弯臂类塑料零件的注塑成型模具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循注塑模具设计规范，对动模、定模两大部分进行了独立的特征构建与装配校验。从渲染呈现的效果来看，定模部分设置了与弯臂零件外轮廓完全贴合的凹模型腔，型腔曲面经过连续曲率优化，能够完整复刻弯臂零件的弧形外表面、端部圆柱凸台等细节结构，避免成型后出现表面接痕、轮廓缺料等缺陷；动模部分对应设置了凸模型芯，型芯结构精准匹配弯臂零件的内凹形态，同时在型芯与型腔的贴合处设计了精准的分型面，分型面沿弯臂零件的最大轮廓线进行延伸布置，确保开模时零件能够顺利留于动模侧，不会出现粘定模的问题。材质表现上，模架部分采用了典型的模具钢金属质感渲染，表面呈现细腻的磨砂金属纹理，清晰区分了模板与成型镶件的材质差异；示意的成型零件采用高光亮面红色塑料材质，直观展现出模具成型后的零件成品形态，同时通过半透明效果叠加在定模型腔位置，清晰呈现出型腔与零件的配合关系。结构设计层面，模具的上下模板采用规整的长方体模架结构，保证了模具安装到注塑机时的定位精度，成型区域位于模架中心位置，能够让注塑过程中的射胶压力均匀分布，避免出现偏载导致的模架变形。设计过程中优先考虑了零件的脱模可行性，弯臂零件的弧形结构不存在倒扣区域，无需额外设置复杂的抽芯机构，大幅简化了模具的整体结构，降低了加工与制造成本；同时在建模阶段对合模间隙进行了模拟校验，确保动定模合模后分型面完全贴合，不会出现飞边、溢料等成型问题。整套模型的结构逻辑清晰，各部件的装配关系明确，既完整展现了注塑模具从模架到成型零件的层级结构，也通过直观的渲染效果清晰呈现了弯臂零件的成型原理，能够为同类型弧形零件的注塑模具设计提供清晰的结构参考。
