双腔连体式塑料拖鞋注塑模具型腔设计

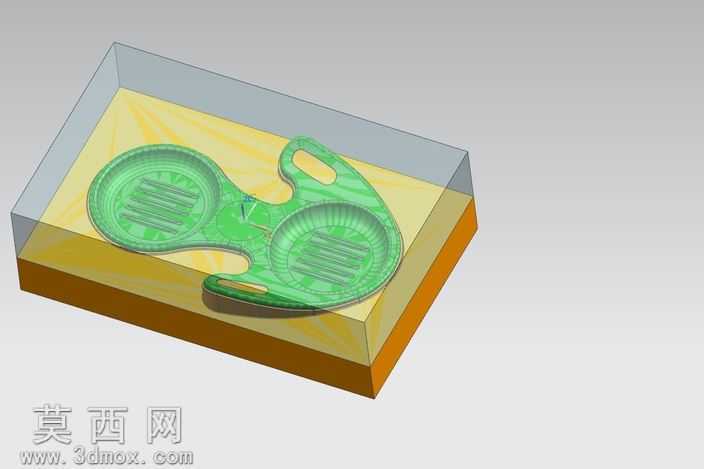

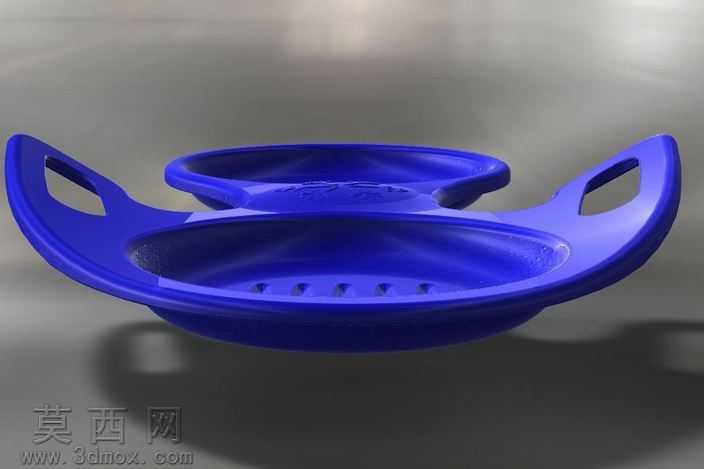

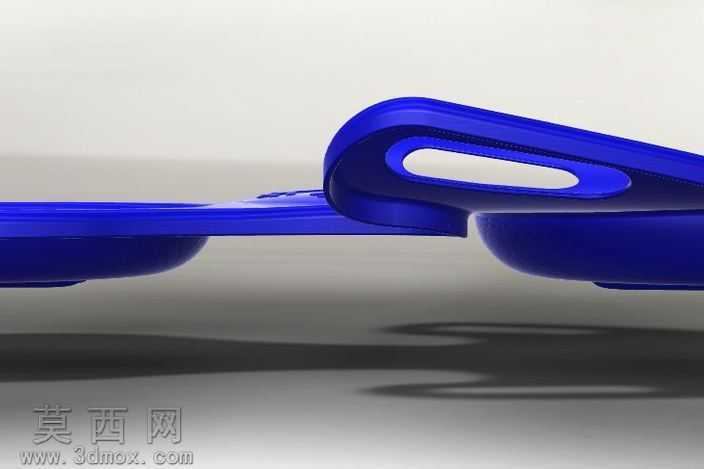

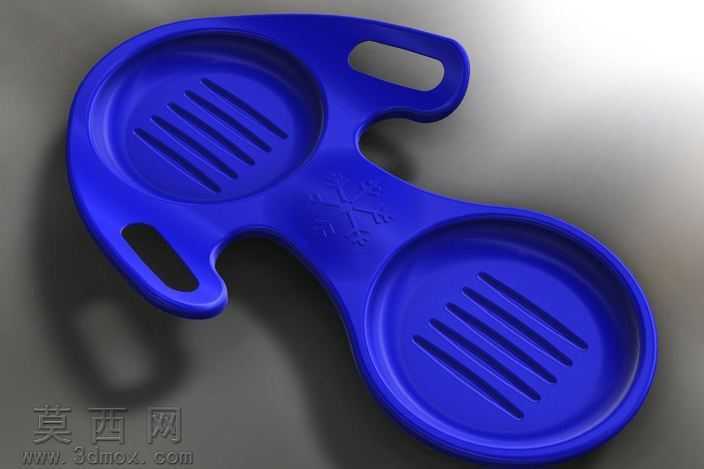

本作品为针对休闲拖鞋产品开发的注塑模具型腔三维设计，建模过程依托三维参数化设计软件完成整体结构搭建，首先基于拖鞋产品的人体工学轮廓进行曲面重构，精准复刻鞋底贴合足部的凹陷弧度与边缘过渡曲面，保证后续成型产品的穿戴贴合度。型腔采用连体式双腔布局设计，两个成型腔通过中间连接桥结构连为一体，可在单次注塑循环中完成一双拖鞋的成型作业，有效提升注塑生产的效率，减少模具开合模的动作频次，降低单位产品的生产能耗。建模阶段重点对型腔表面的防滑槽结构进行精细化处理，每个成型腔内均匀排布五道平行的斜向防滑凸筋，凸筋的拔模角度经过反复校验设置为1.5度，既保证注塑过程中塑料熔体的顺畅填充，也能确保开模顶出时不会出现粘模、拉伤制件表面的问题。型腔两侧的挂孔结构采用随形切削的建模方式，挂孔边缘做了R0.8的圆角过渡处理，避免应力集中导致的模具型腔边缘开裂问题，同时也能让成型后的拖鞋挂孔边缘光滑无毛刺。材质渲染阶段选用亮蓝色工程塑料材质模拟PP塑料的成型效果，调整材质的粗糙度参数为0.2，反射度设置为0.3，还原硬质PP塑料略带哑光的表面质感，同时通过环境光遮蔽效果凸显型腔表面的防滑槽、连接桥位置的罗盘标识等细节结构。设计过程中充分考虑注塑成型的工艺需求，型腔整体壁厚均匀控制在3.2mm，连接桥位置的厚度做了渐变加厚处理，从两端成型腔位置的4mm逐步过渡到中间位置的5mm，保证注塑过程中熔体在型腔内的流动平衡，避免出现缺胶、熔接痕等成型缺陷。型腔的分型面设计沿着产品的最大轮廓线进行延伸，分型面做了0.02mm的贴合精度处理，有效减少注塑过程中的飞边产生，降低后续产品的修边工作量。整个建模过程采用全参数化驱动的设计方式，所有结构尺寸均可根据实际生产的鞋码需求进行快速调整，无需重新搭建整体模型，大幅缩短同系列不同规格产品的模具开发周期。
