可变吸力高性能旋风分离装置结构设计

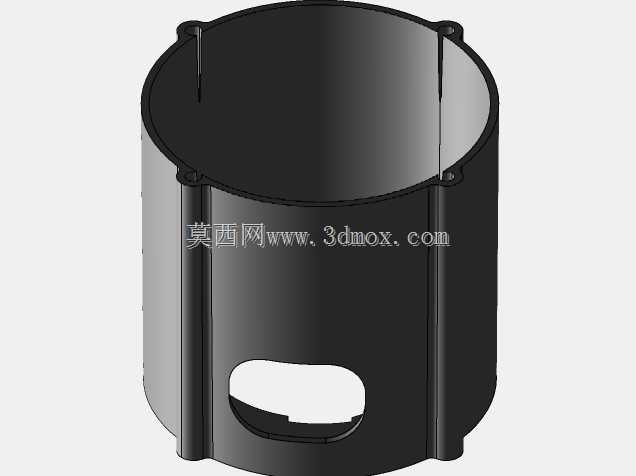

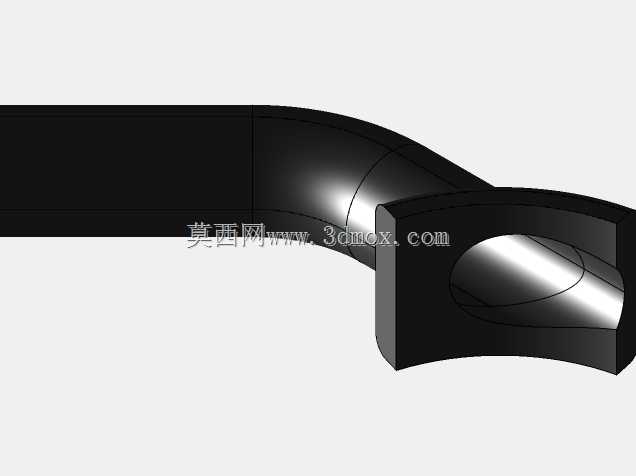

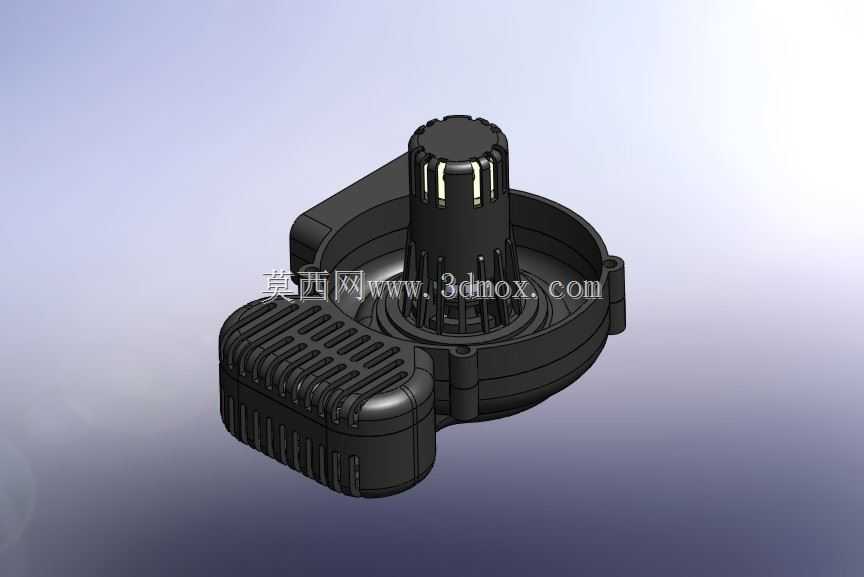

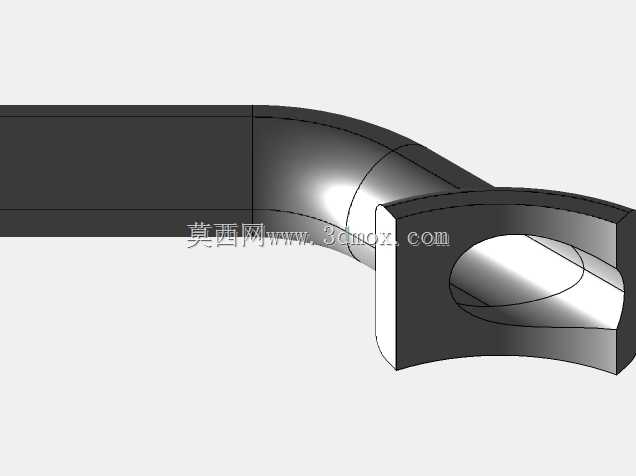

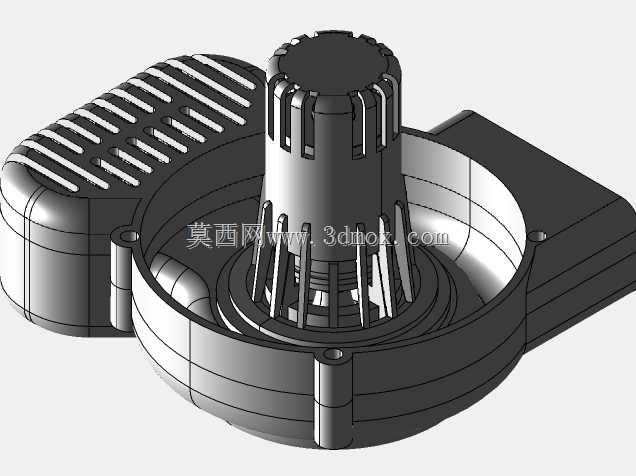

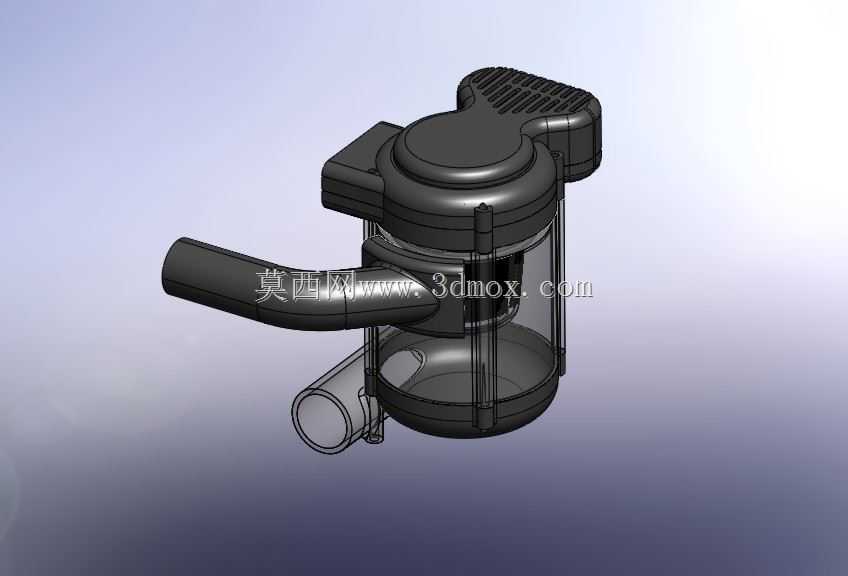

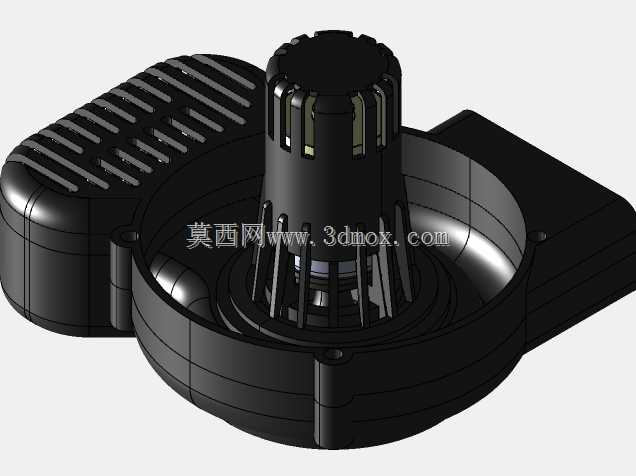

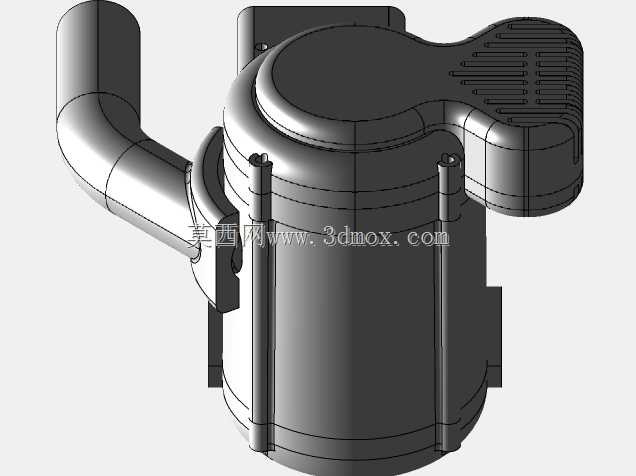

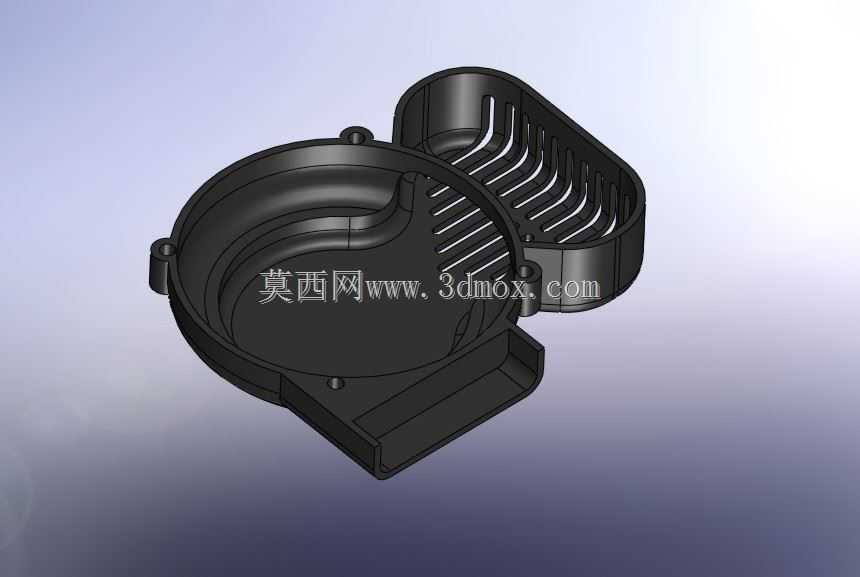

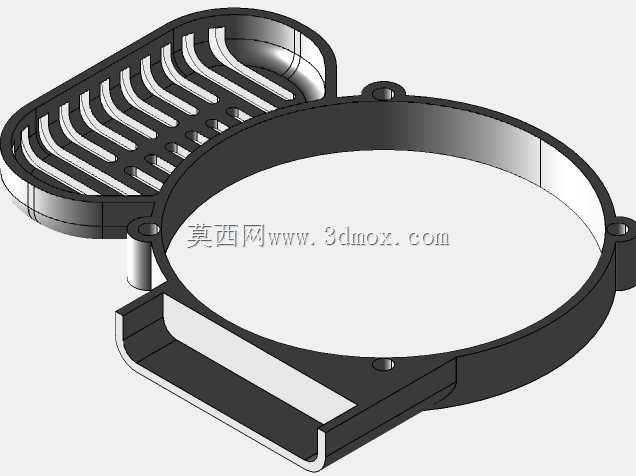

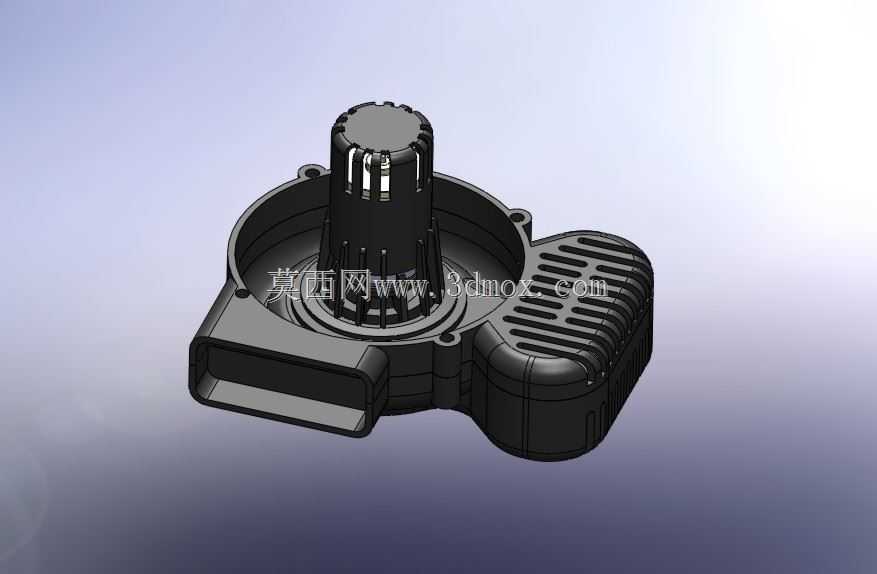

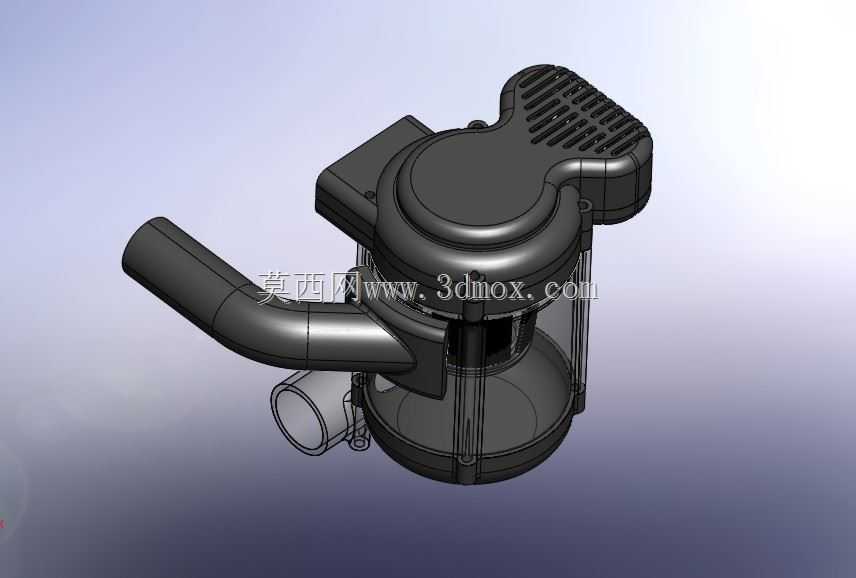

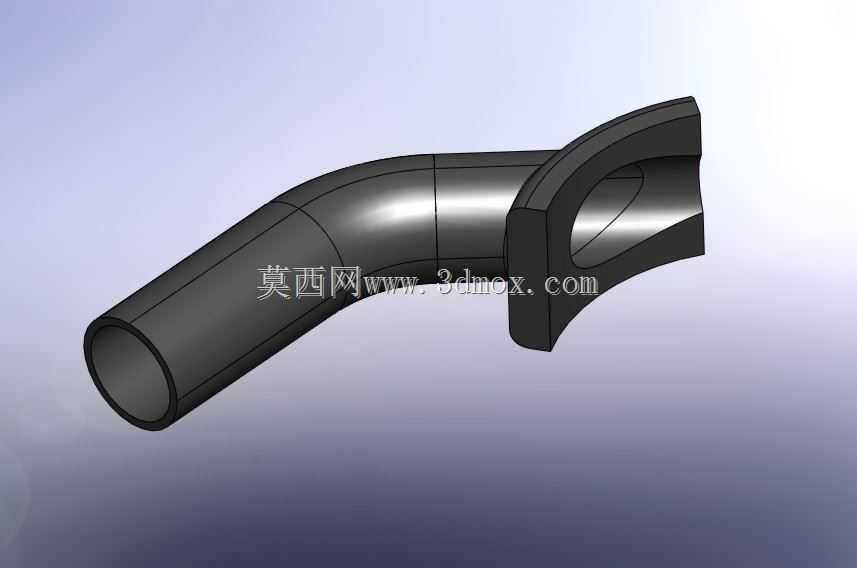

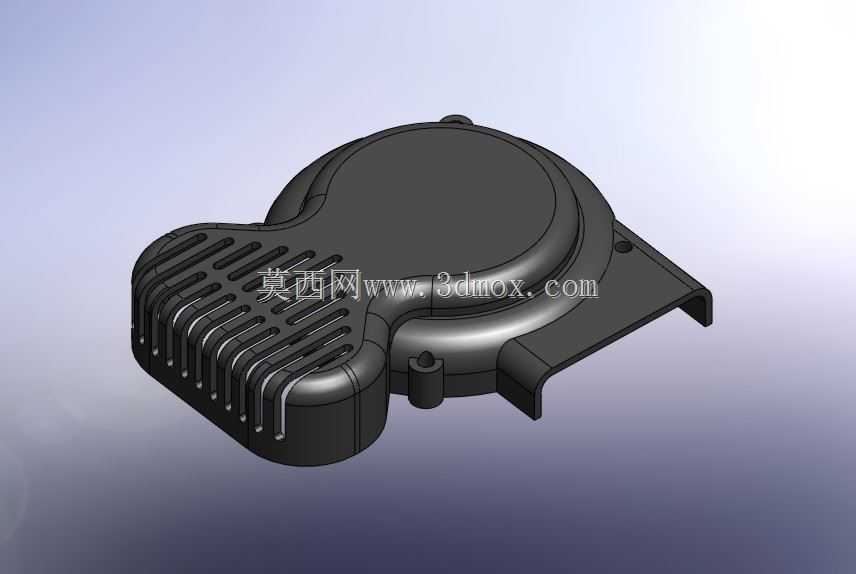

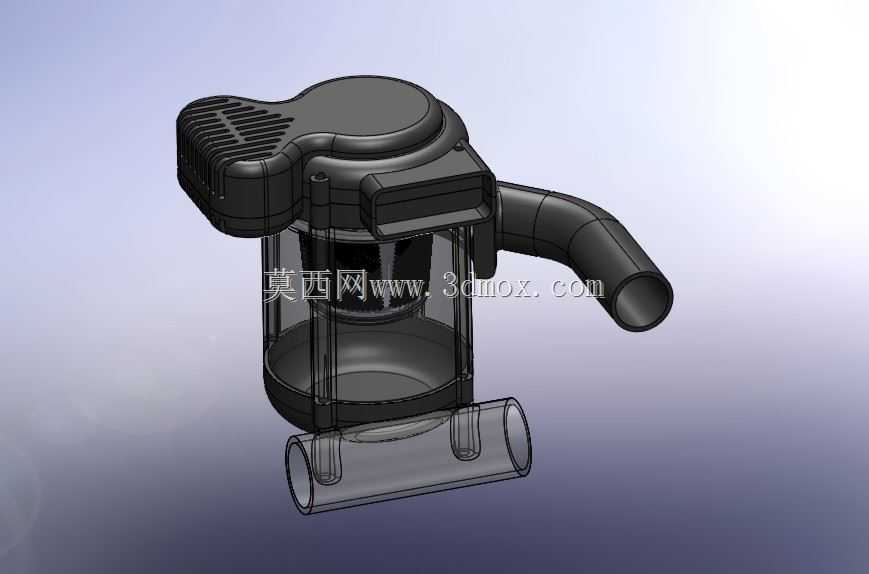

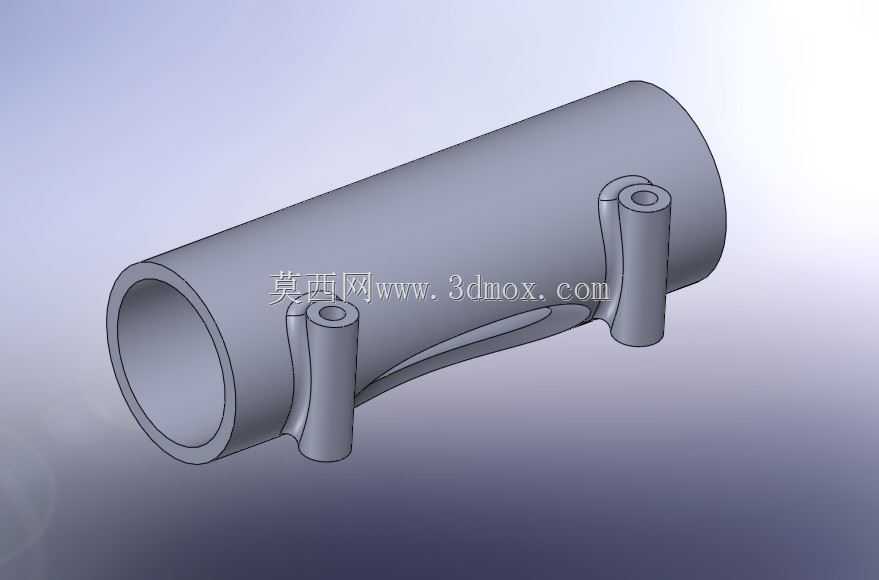

　　在工业除尘、小型物料气力输送、便携清洁设备开发场景中，旋风分离结构始终是兼顾分离效率与运维成本的核心方案，这款可变吸力的旋风分离装置，正是针对现有常规分离器无法适配不同密度、粒径吸料工况的痛点做的定向结构优化。不同于常规固定流道的旋风分离器，这款结构在设计阶段就预留了吸力适配调整空间，可根据待处理物料的堆积密度、粒径分布调整内部流道的导流角度，无需更换核心筒体就能适配从轻质粉尘到颗粒状物料的分离需求，避免了传统设备换料就要更换整套分离组件的麻烦。从结构布局来看，装置上部集成了动力安装位，侧部切向设置吸入接口，可直接对接吸尘管路或者物料吸入管路，含尘或带料气流从侧部接口切向进入筒体后，在筒体内形成稳定的旋转流场，

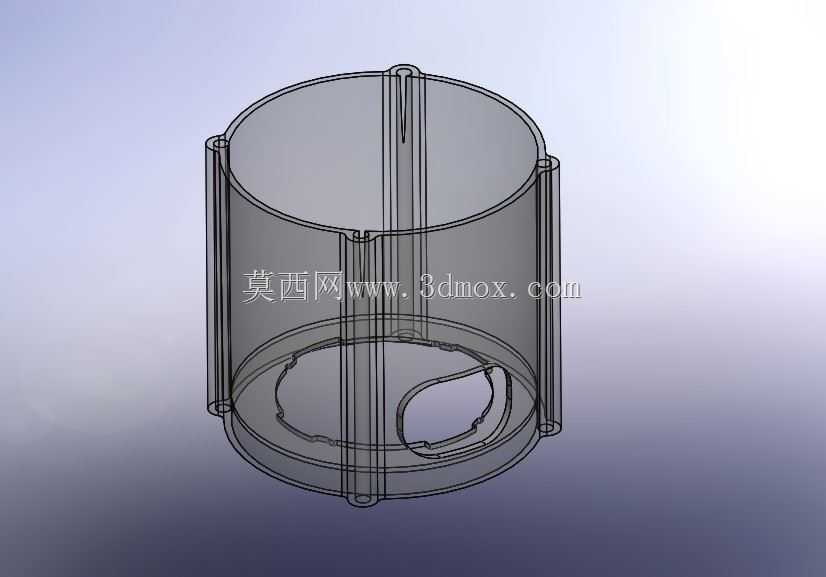

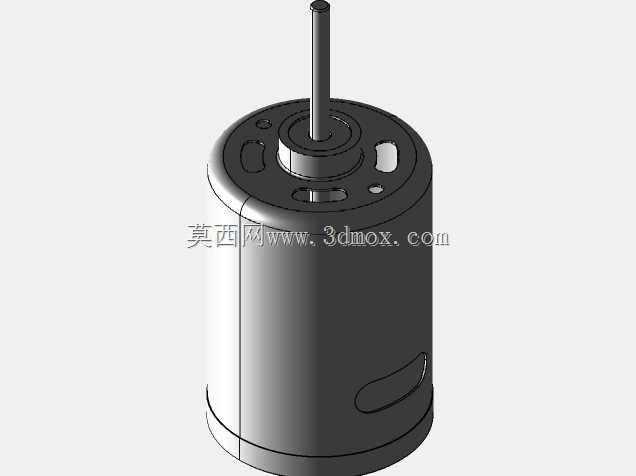

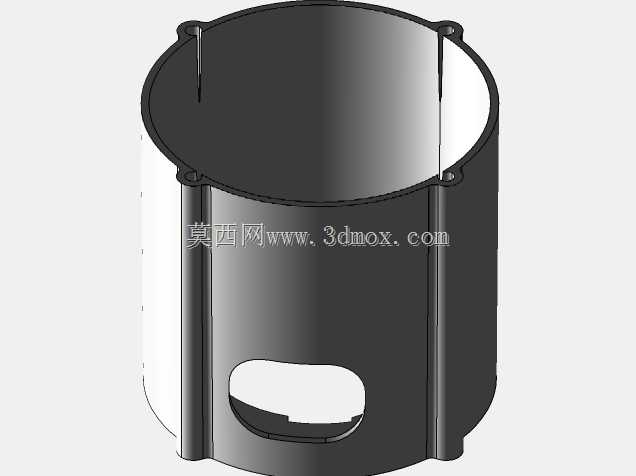

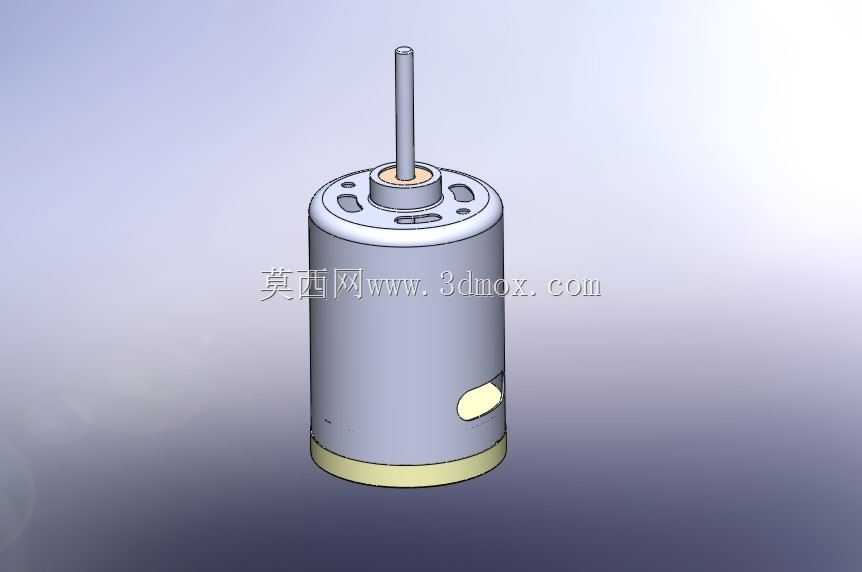

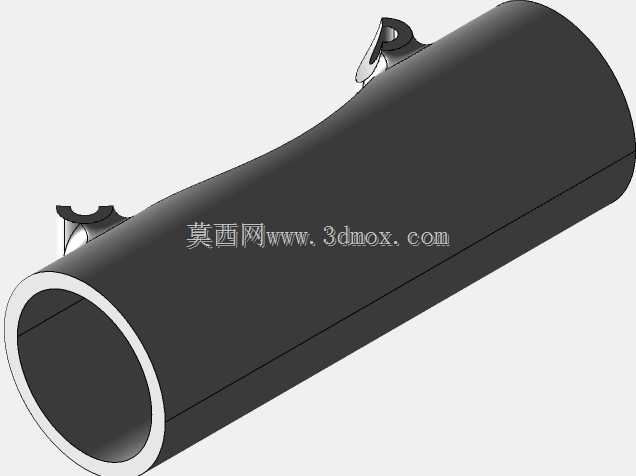

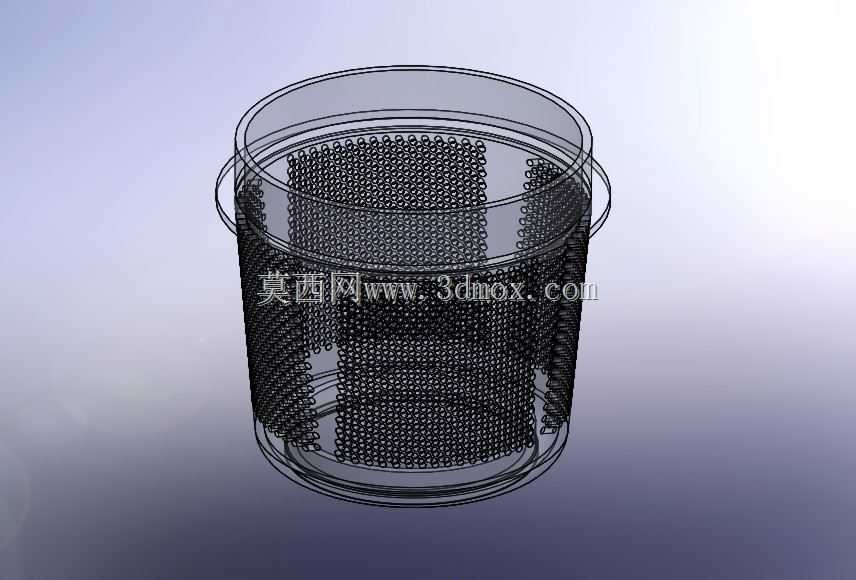

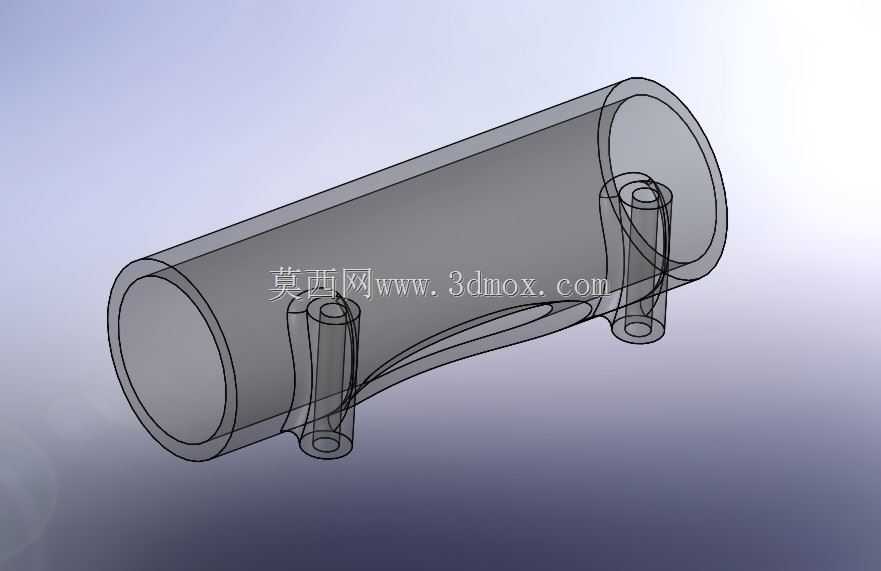

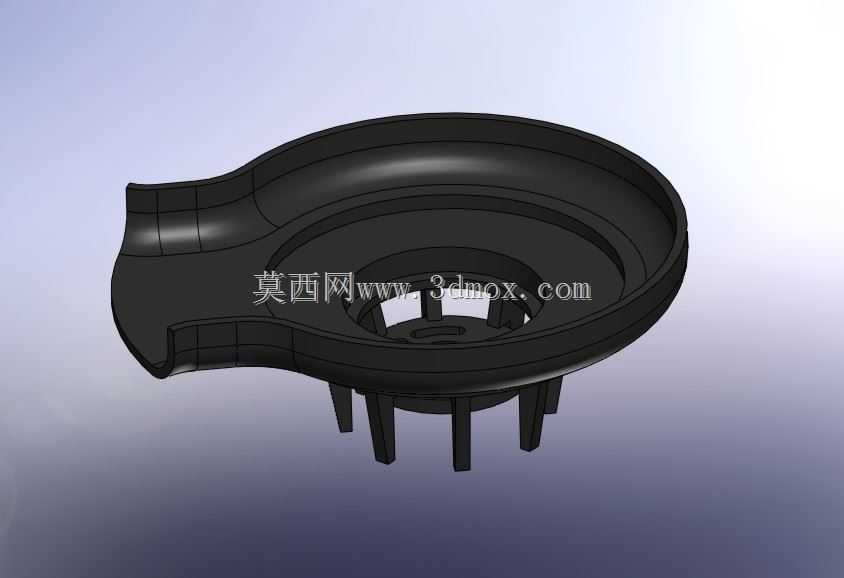

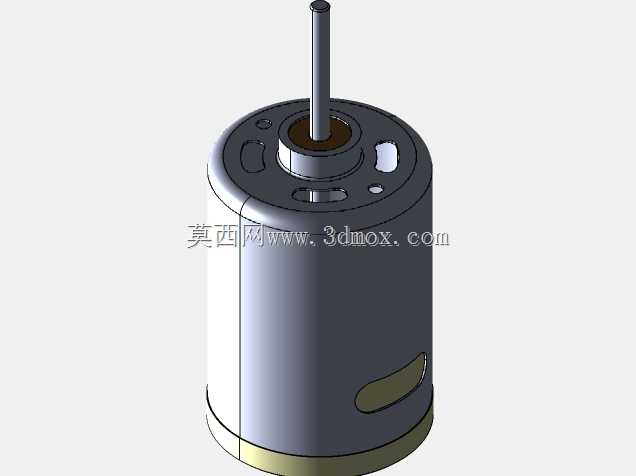

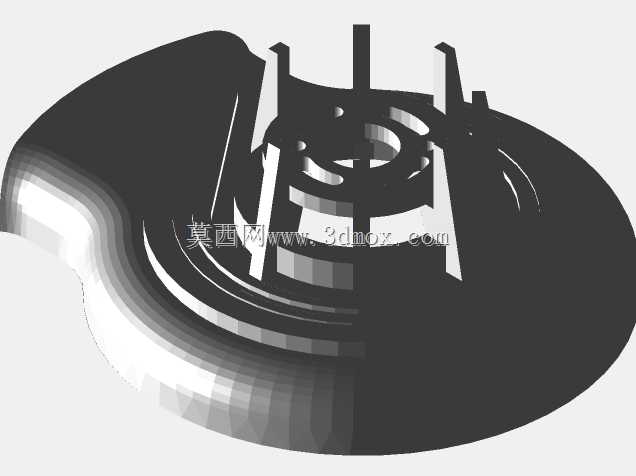

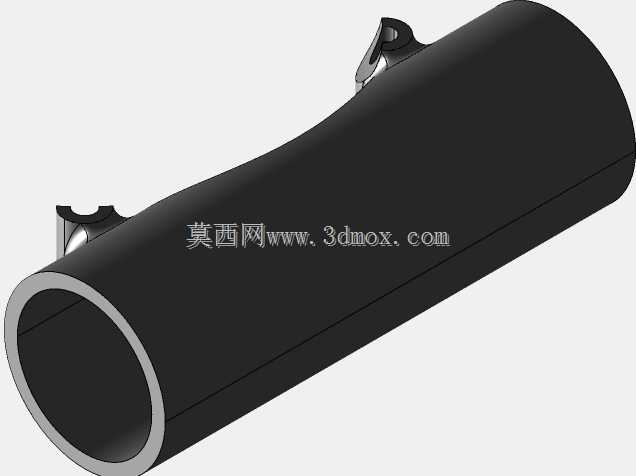

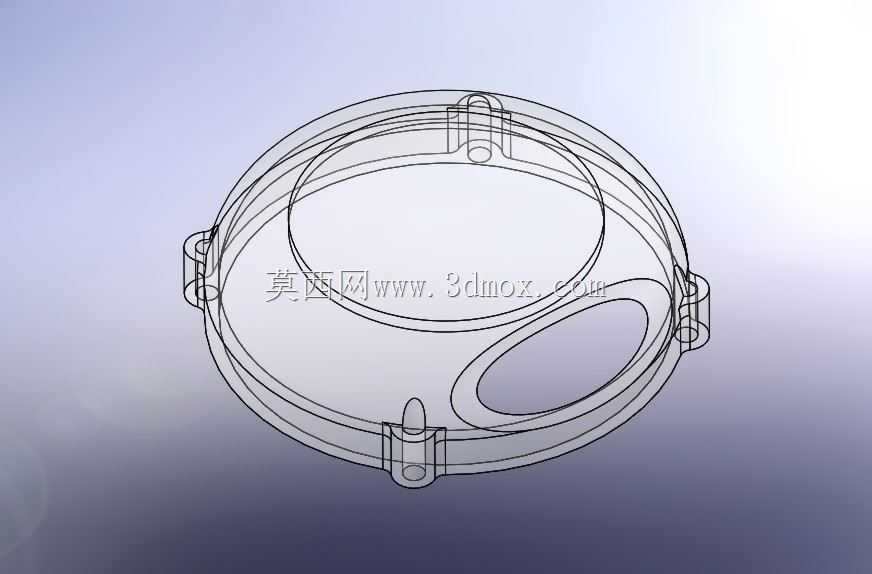

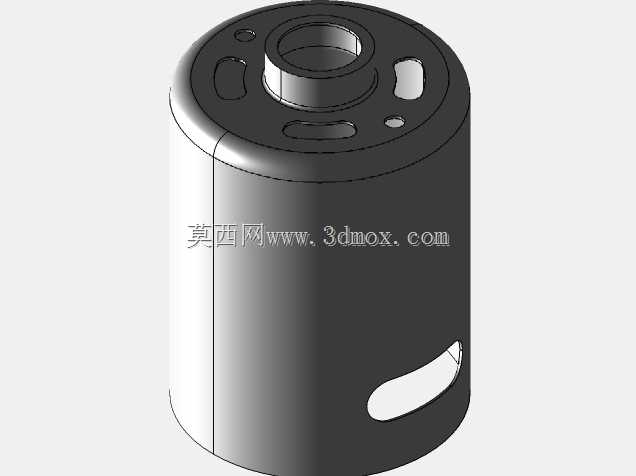

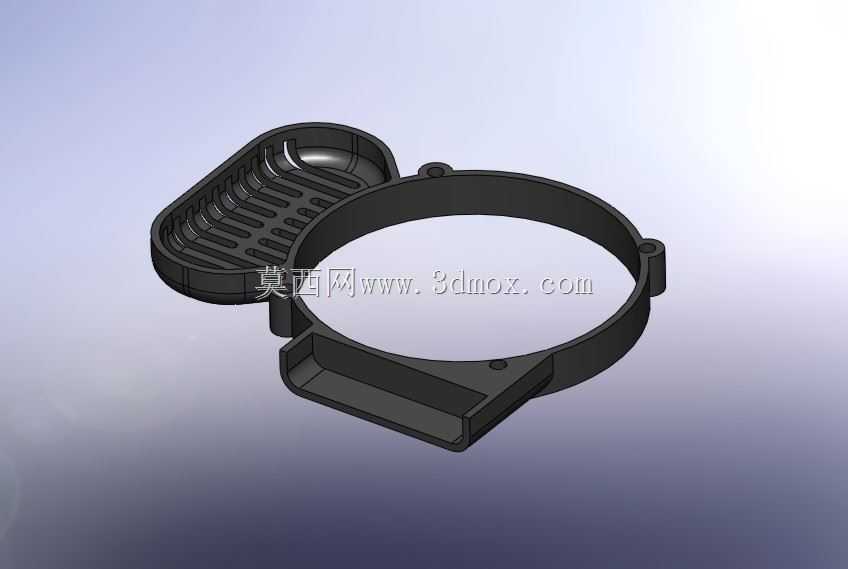

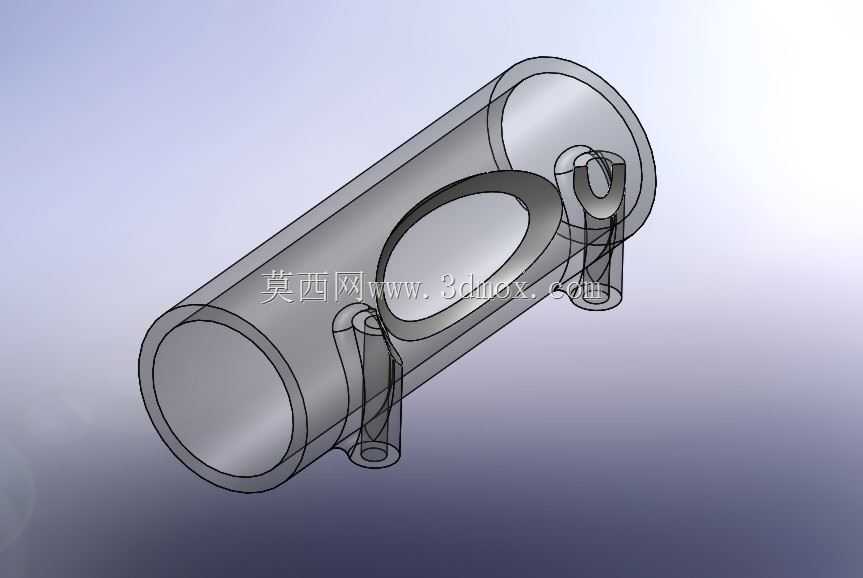

　　依靠离心力将固相颗粒甩向筒壁，沿壁面滑落至底部出料区域。底部专门设计了阿基米德螺线排布的导料结构，配合螺钉锁固的排料接口，可直接对接压料输送装置，将分离出的物料压缩后送入单一类型的存储单元，省去了中间转接的料仓结构，大幅压缩了整套设备的纵向安装空间，尤其适合对安装边界有严格限制的集成式设备、便携作业单元使用。设计过程中重点考量了安装对接的通用性，吸入接口采用标准圆管接口尺寸，可直接适配常规规格的工业软管，上部动力安装位预留了通用安装孔位，可适配不同功率的驱动单元，电气连接与数据传输接口集成在动力侧的安装座上，无需额外布线支架就能完成接线，降低了现场安装的复杂度。筒体部分采用透明可视段设计，

　　日常运维时可直接观察内部流场状态与物料堆积情况，不用拆开设备就能判断是否存在堵料、流场紊乱的问题，减少了运维排查的工作量。目前该结构处于方案细化阶段，核心流道的离心分离效率已经过初步流场仿真验证，针对10μm以上的固相颗粒分离效率可满足多数工业场景的使用要求，后续可根据具体应用场景调整筒体直径、进出口的相对位置，进一步优化不同吸力档位下的分离效率，避免出现低吸力下分离效率不足、高吸力下物料被气流带出的问题。
