光电设备清灰用手捏式橡胶吹尘气囊结构

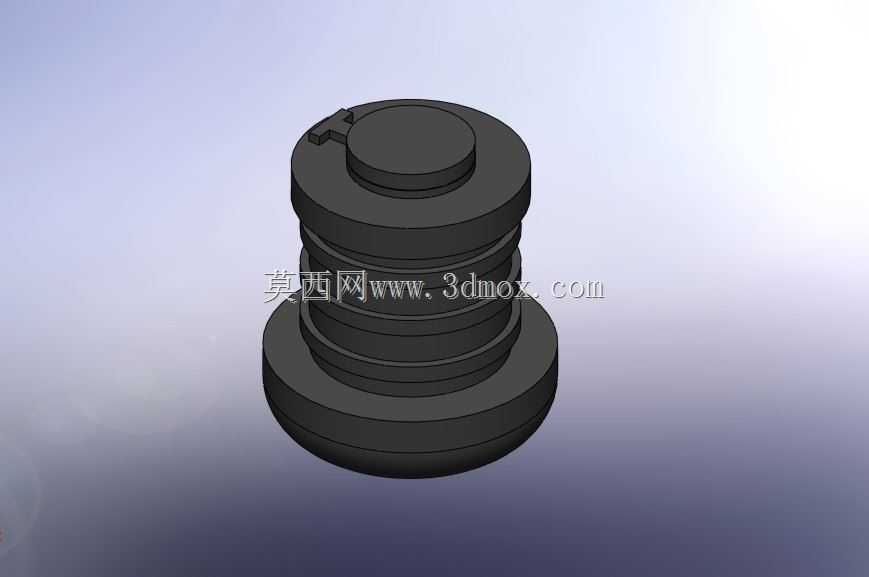

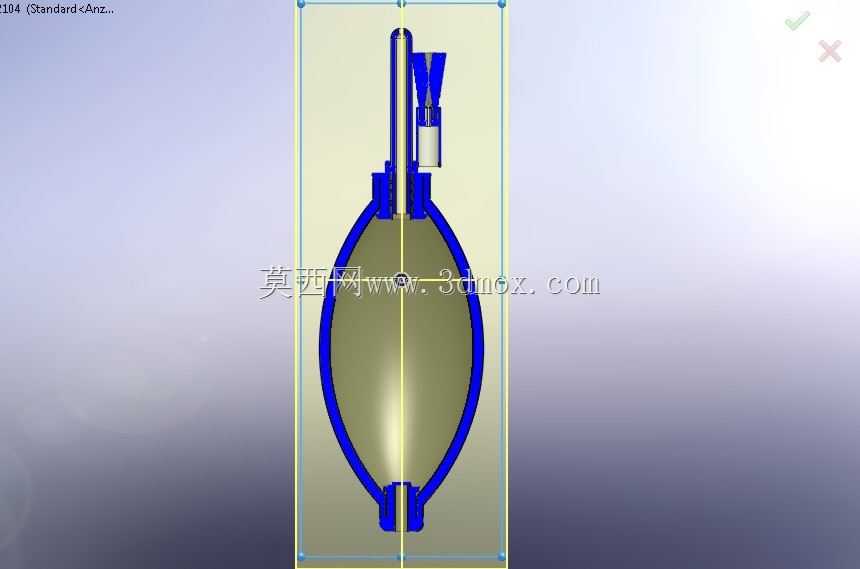

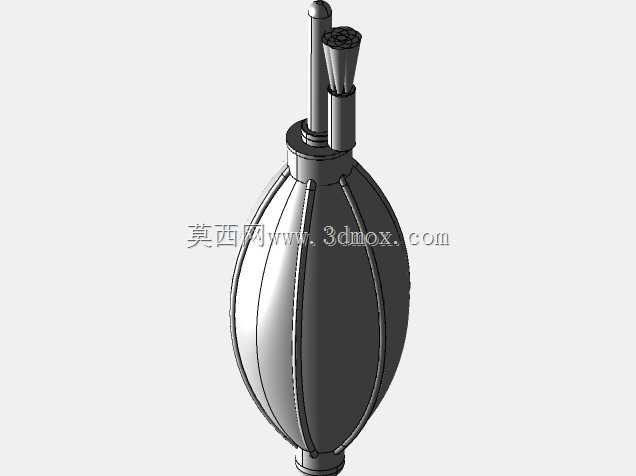

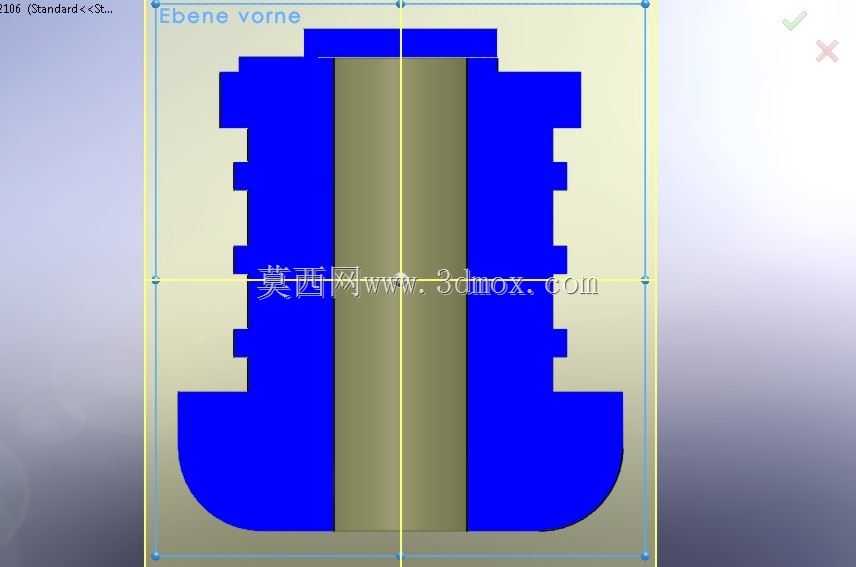

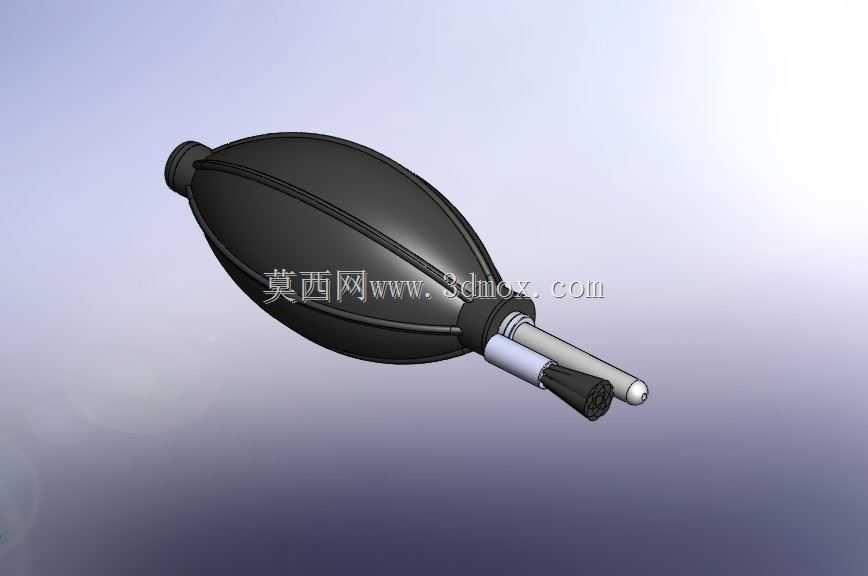

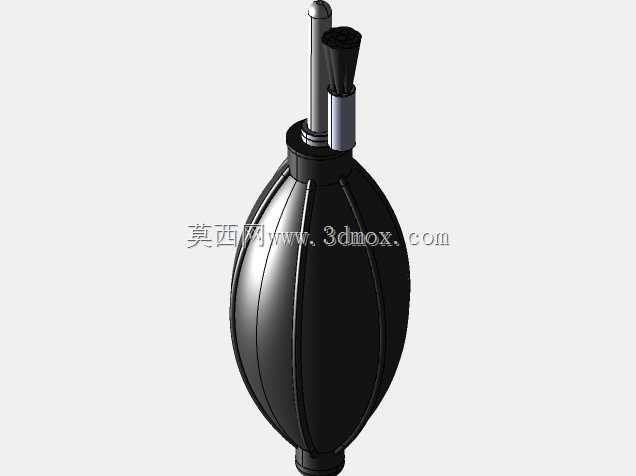

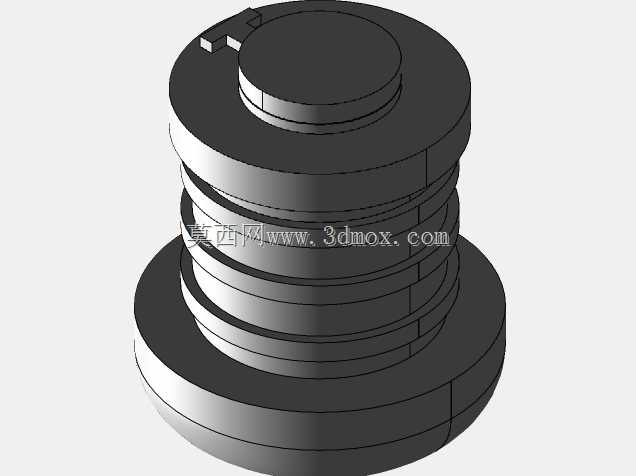

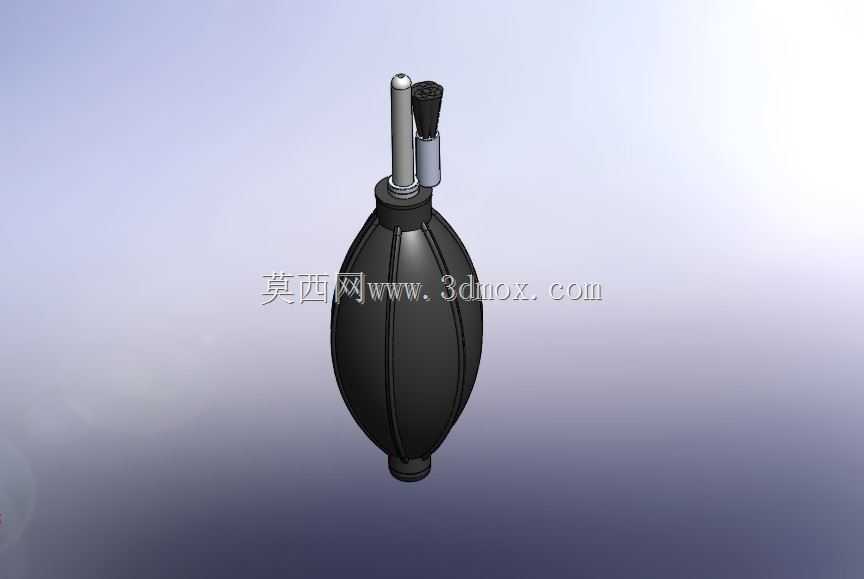

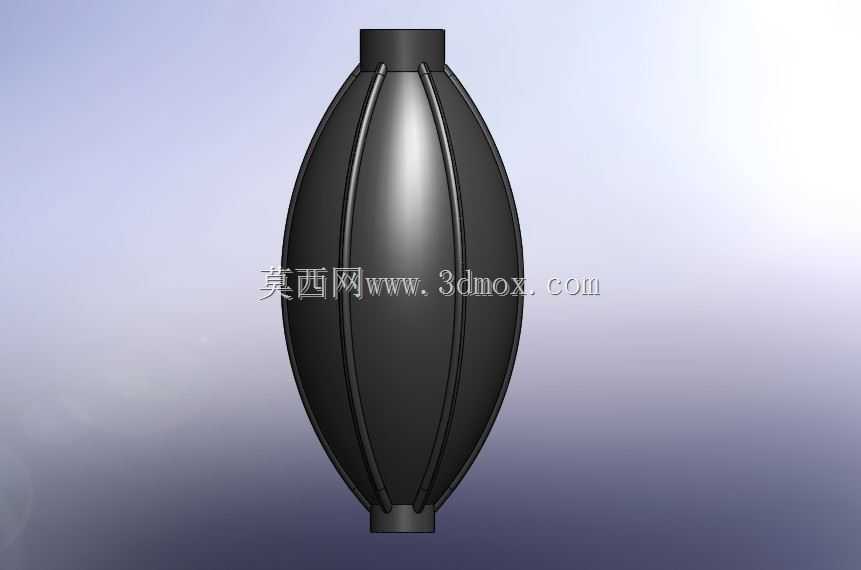

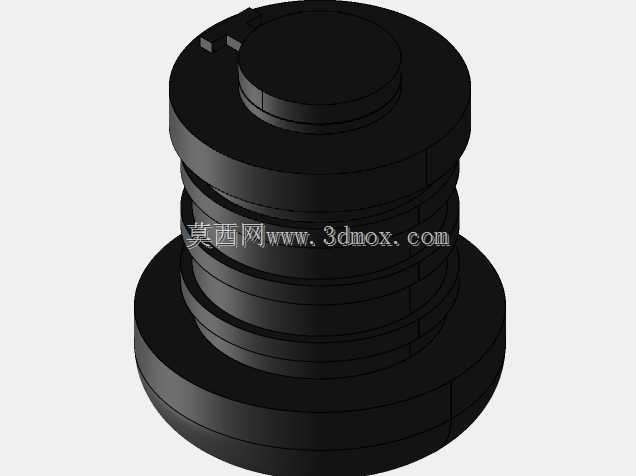

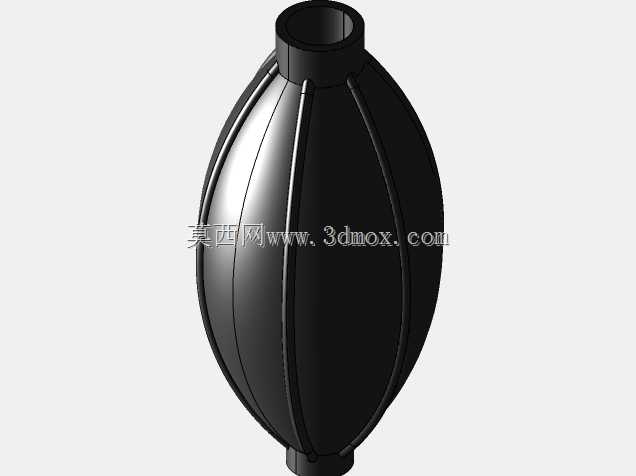

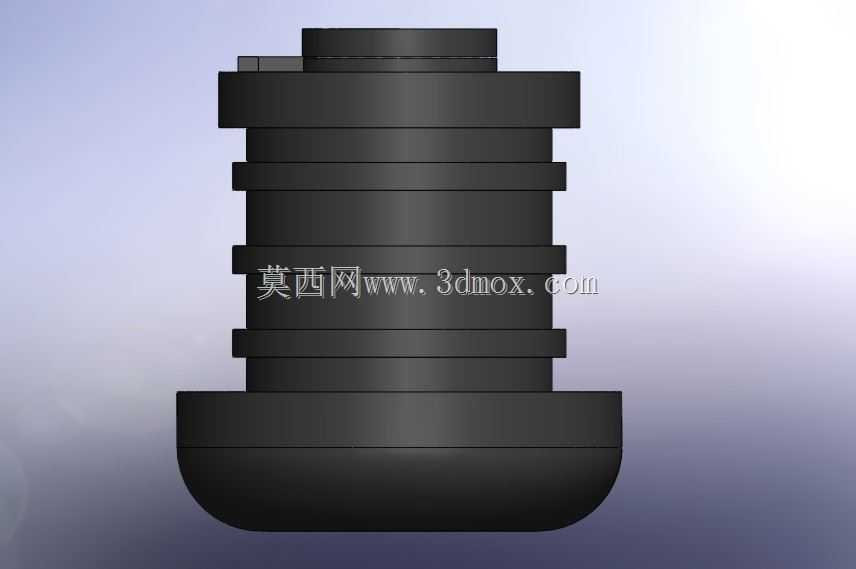

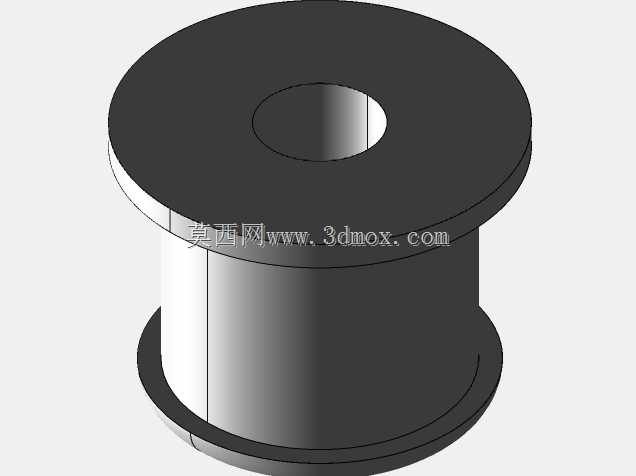

　　这类手捏式橡胶气囊结构，核心应用场景集中在光电类精密设备的日常运维环节，常见于光学镜头、光电传感器、精密电子模组的表面浮尘清理作业，相比毛刷擦拭、压缩空气吹扫的方式，手动捏压的出气量可控，不会因为气压过大冲歪精密元件引脚，也不会像毛刷那样残留毛屑在光学表面。从功能特性来看，气囊主体采用椭球型的中空橡胶结构，壁厚均匀控制在1.2mm左右，捏压后可快速回弹复位，单次捏压的出气量在80-100ml区间，出气端搭配的硬质导气管可以将气流精准导向狭窄缝隙位置，导气管末端的软胶嘴可以避免触碰刮花光学镜片表面，尾部的单向进气结构只在气囊回弹时开启，捏压出气时处于封闭状态，保证气流全部从导气管端输出，不会出现倒吹漏风的问题。

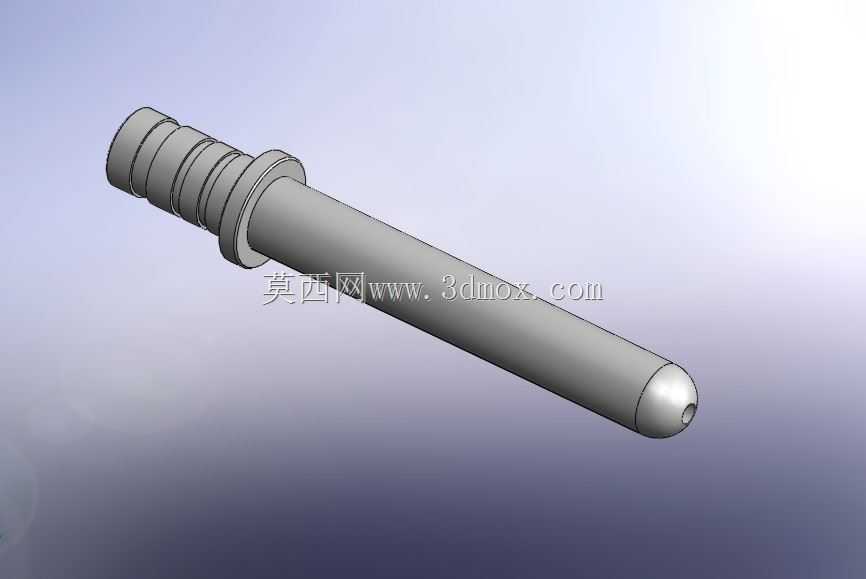

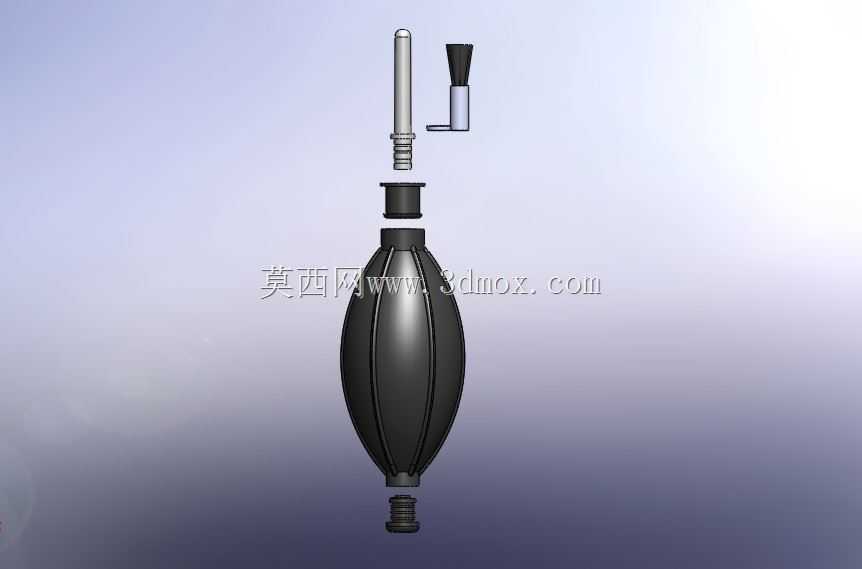

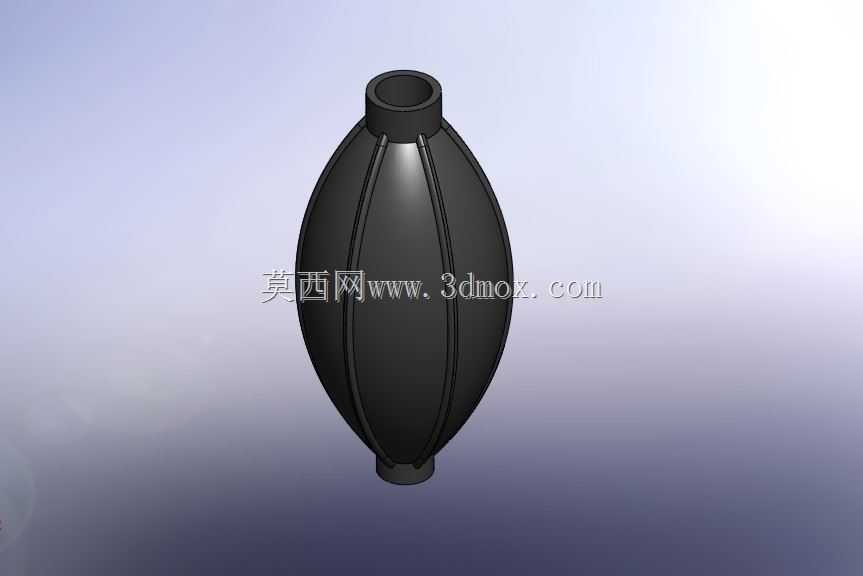

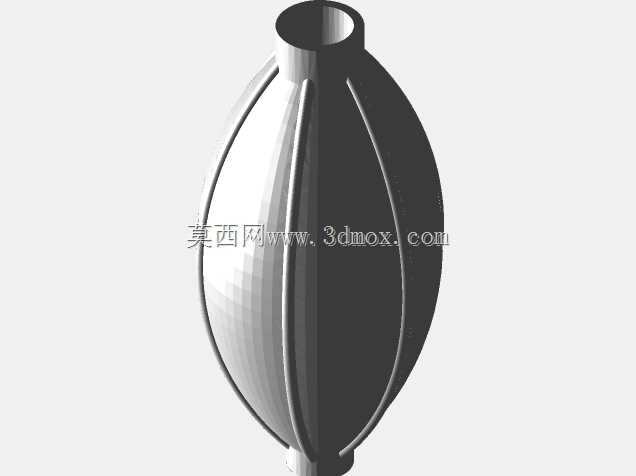

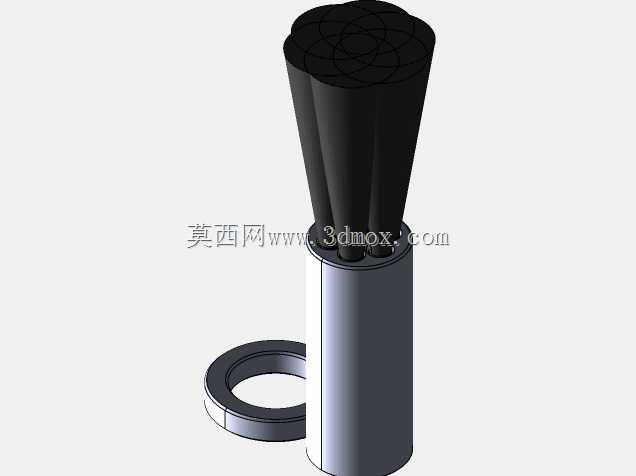

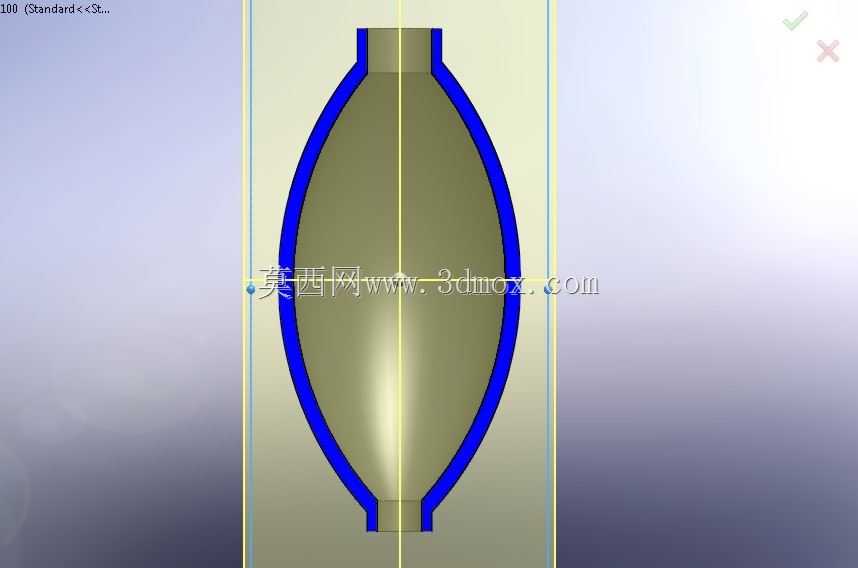

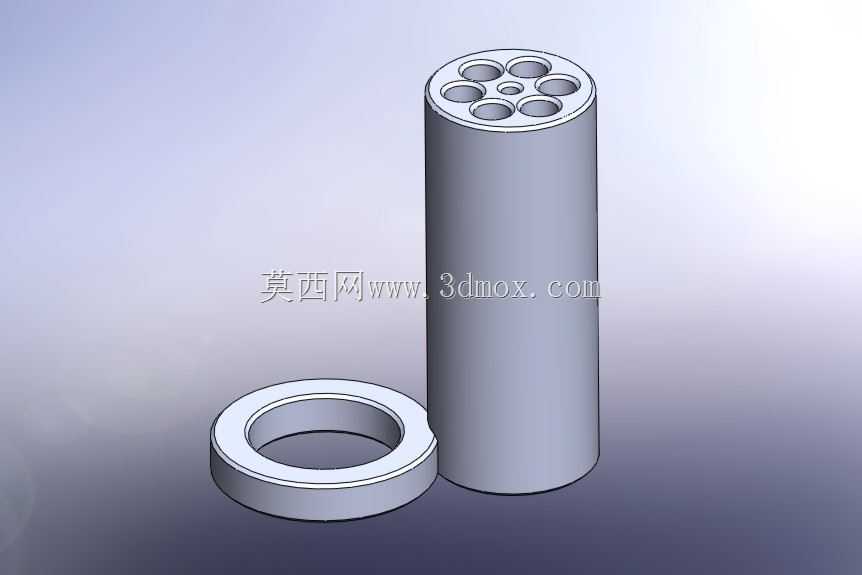

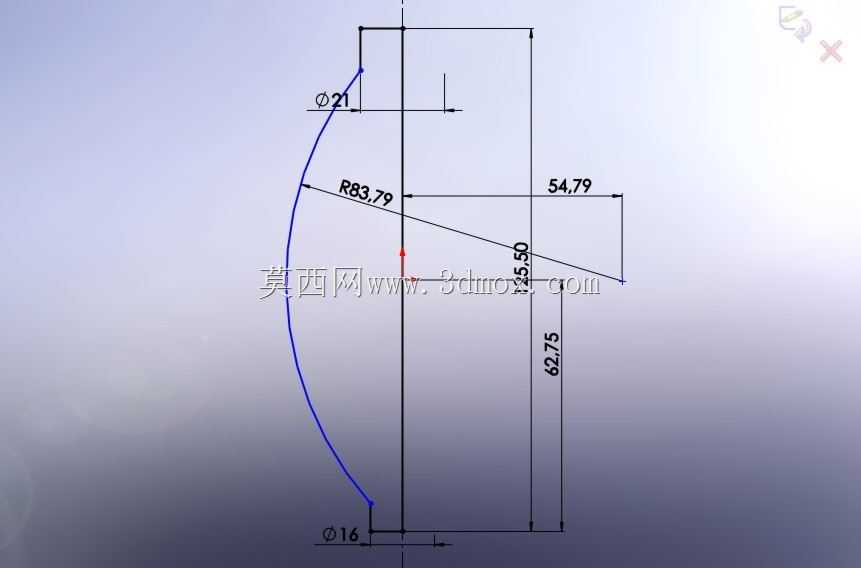

　　设计过程中首先考虑的是手持操作的贴合度，椭球型的囊体最大直径控制在55mm，成年男性单手握持时刚好可以完全包覆，捏压行程在15mm左右，不需要过大的按压力度就能输出足够的气流，长时间操作也不会出现手部酸胀的问题。安装边界方面，导气管的总长度控制在42mm，外径6mm，内径3mm，可以适配市面上多数通用的清洁刷头配件，囊体整体长度不含气嘴时为110mm，收纳时可以直接放入小型工具盒，不会占用过多运维工具的存放空间。结构建模时需要重点关注橡胶囊体的分型线位置，分型线沿囊体轴向对称布置，避免合模缝出现在手持捏压的高频接触区域，防止长期使用后合模缝位置出现开裂漏气的问题，导气管与囊体的连接位置做了2mm的过渡圆角，减少应力集中，

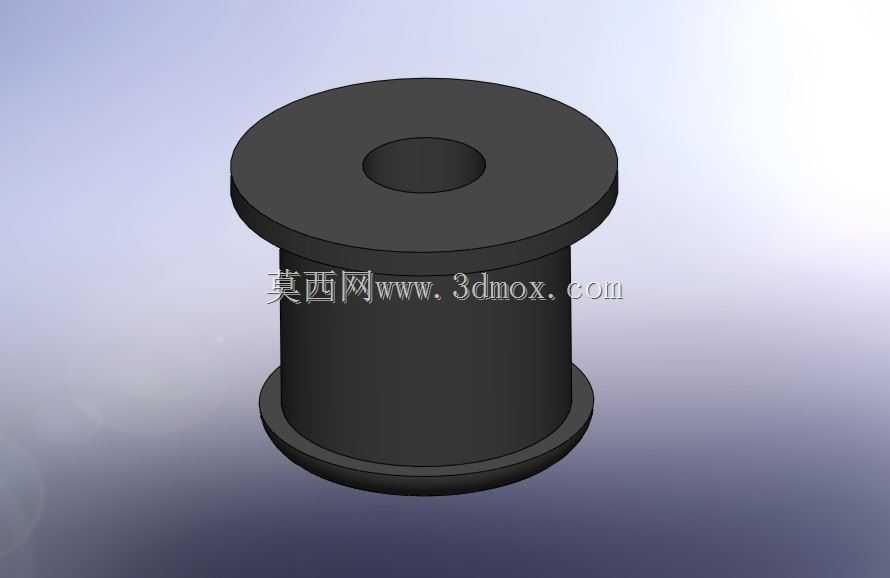

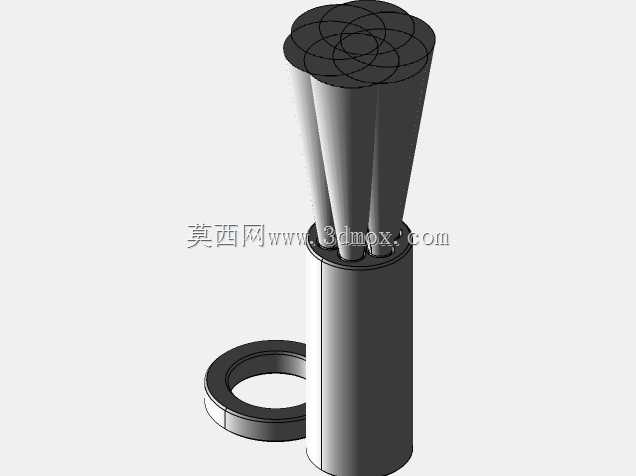

　　反复弯折导气管也不会出现连接断裂的情况。实际使用时，只需要单手握住囊体，将导气管的出气口对准需要清灰的位置，反复捏压囊体就能输出连续的脉冲气流，将附着在设备表面的浮尘吹走，对于光电设备缝隙内积攒的细微灰尘，可以搭配细口径的气嘴配件，将气流导入缝隙内部完成清理，不会对精密的光电元件造成物理损伤。这类结构除了光电设备运维场景，也可以用于小型精密机械零件、3D打印成品表面的浮粉清理，出气压力柔和，不会破坏零件表面的精细结构。
