自动售货机连盖小容量储液瓶结构设计

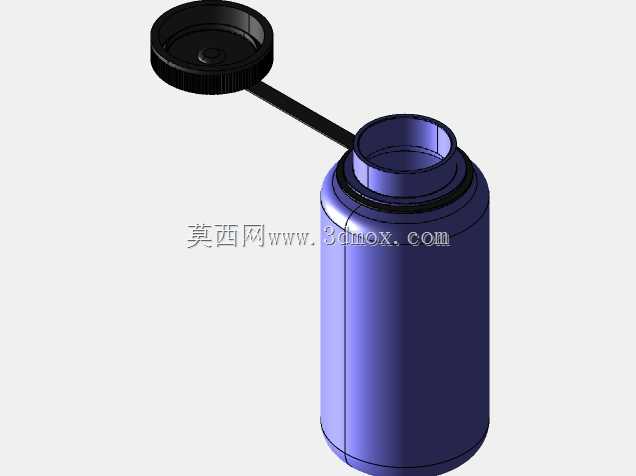

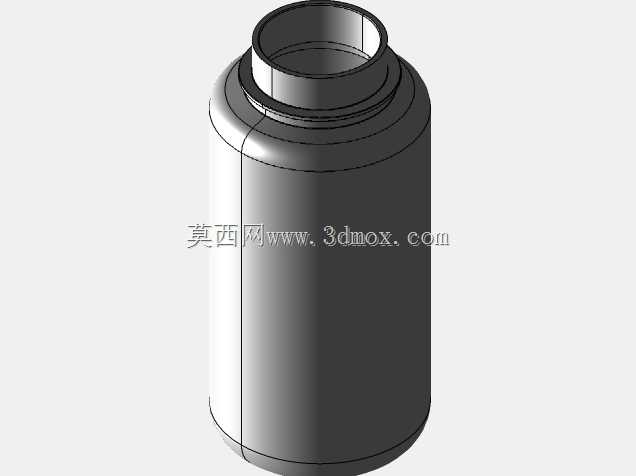

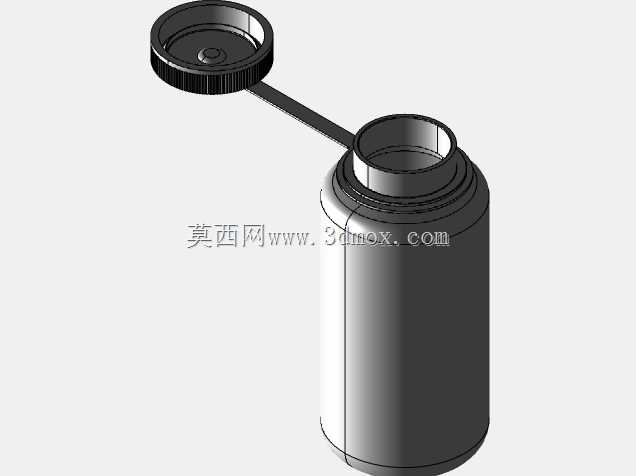

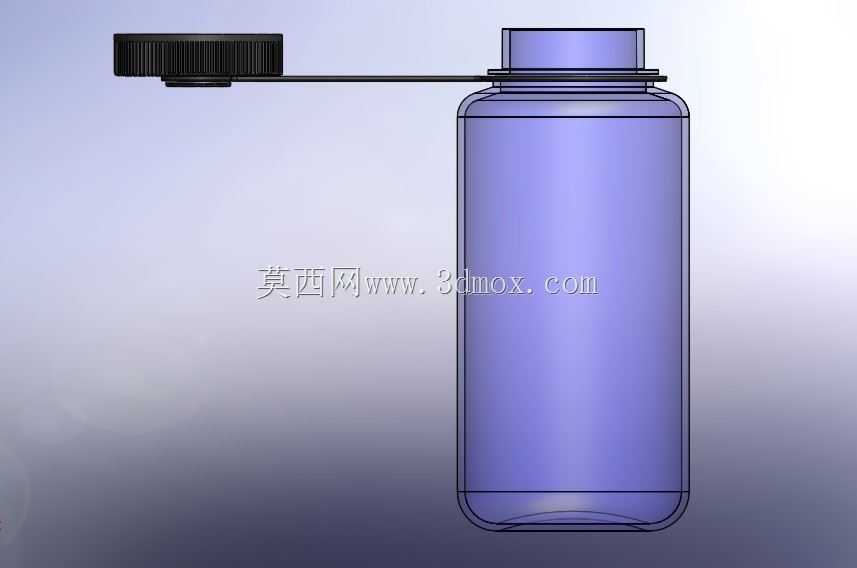

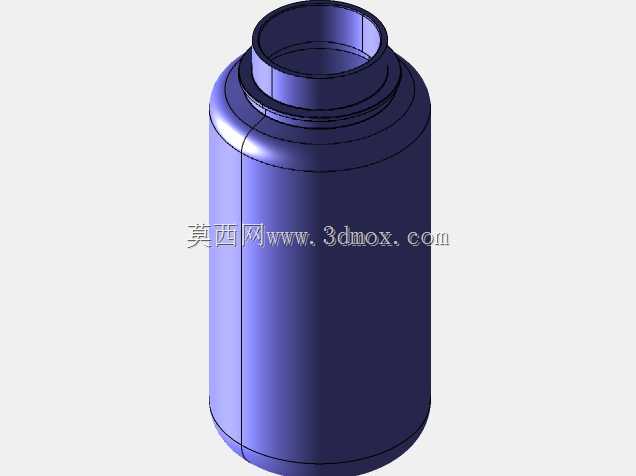

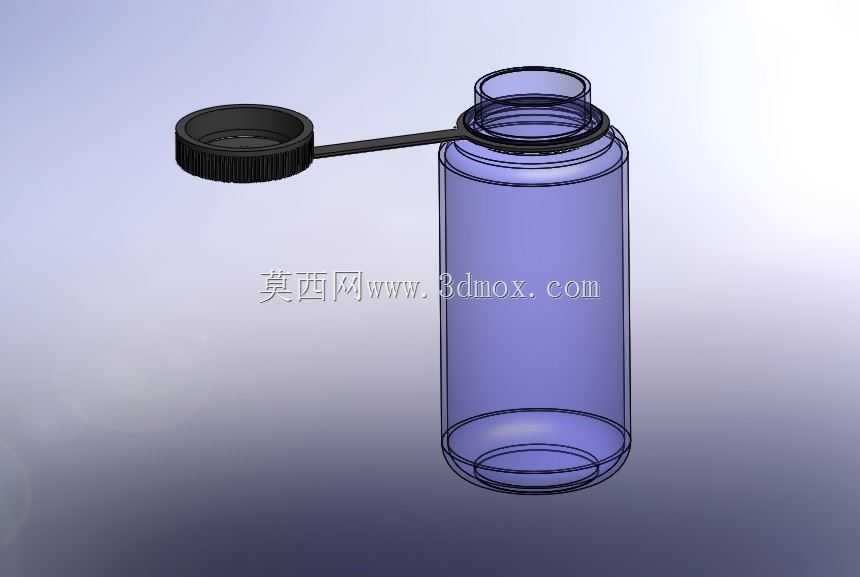

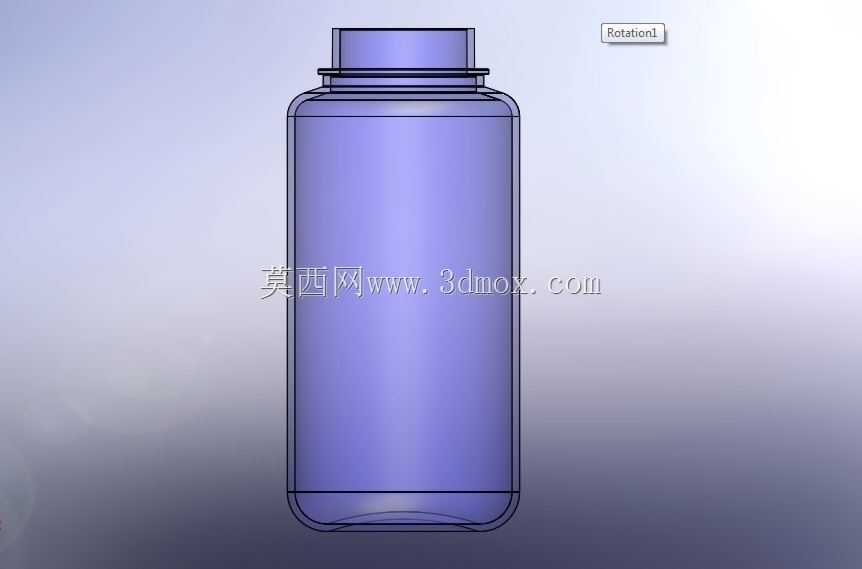

　　这款连盖式小容量储液瓶，核心适配自动售货机的液态商品自动灌装出货场景，容量覆盖0.75毫升到1升的区间，能匹配小剂量试用装、常规便携装液态货品的盛装需求，从口服液、便携装洗护用品到小份饮品都能适配。设计之初就围绕自动灌装线的作业逻辑做结构优化，瓶身采用直筒型轮廓，最大程度降低灌装头对位的偏差容忍要求，直壁结构也能让瓶身在输送轨道上平稳滑移，不会出现卡滞、侧翻的问题，适配常规售货机内部的货道输送尺寸边界，瓶身外径控制在常规售货机货道的兼容范围内，不需要对现有设备的货道结构做额外改造就能直接适配。瓶盖与瓶身采用连体式连接带设计，省去了自动上盖工序中瓶盖排序、单独抓取对位的步骤，连接带的长度经过反复校核，

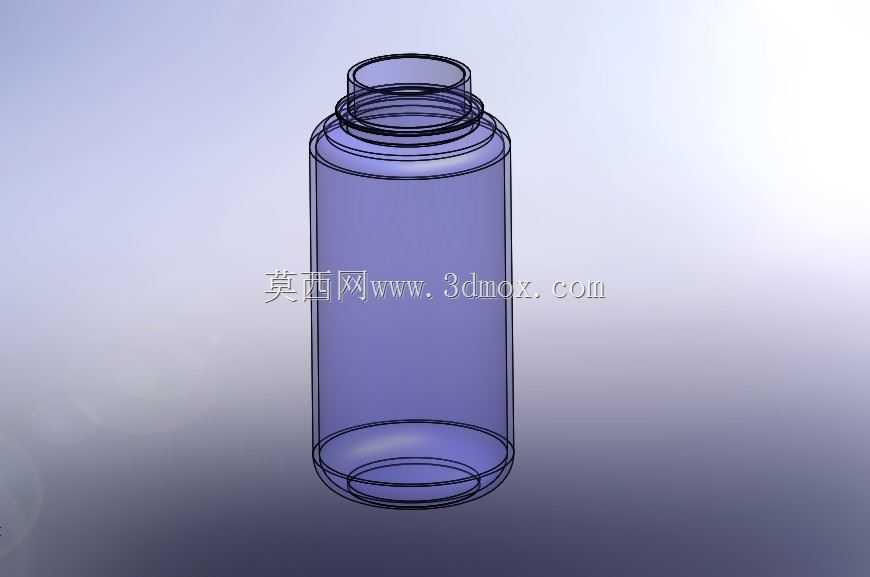

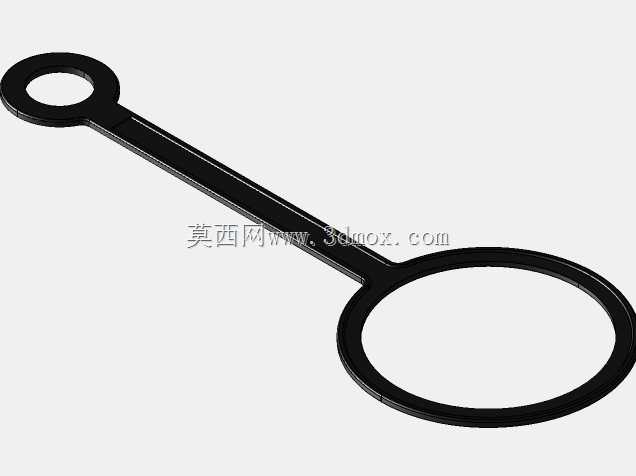

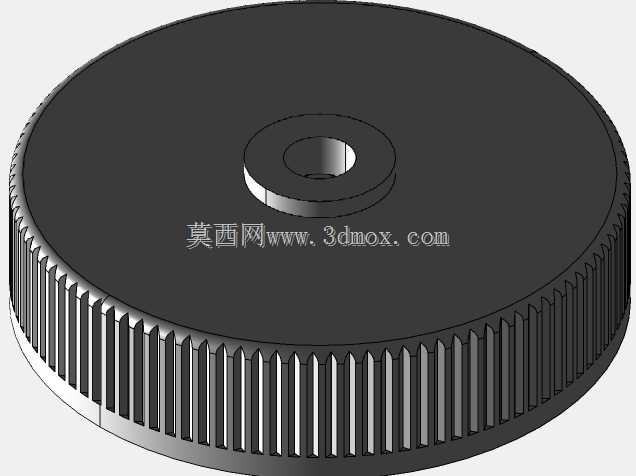

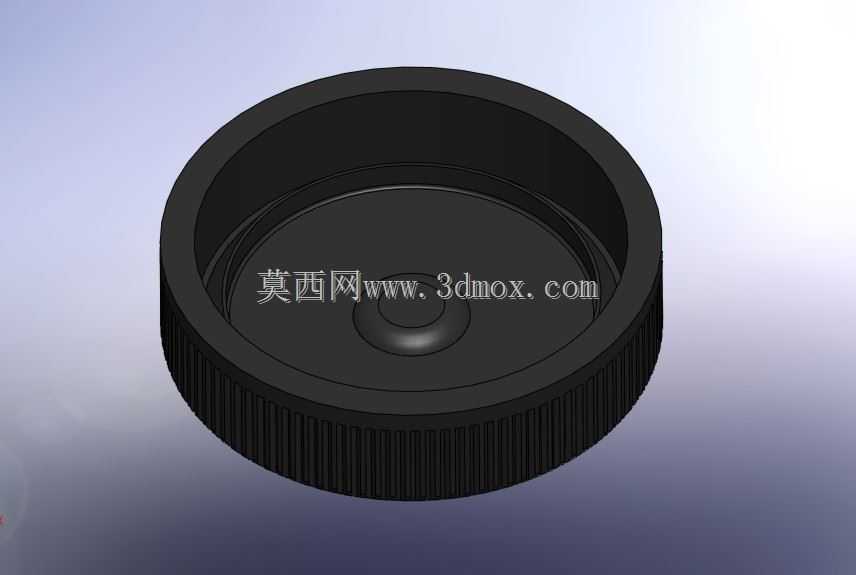

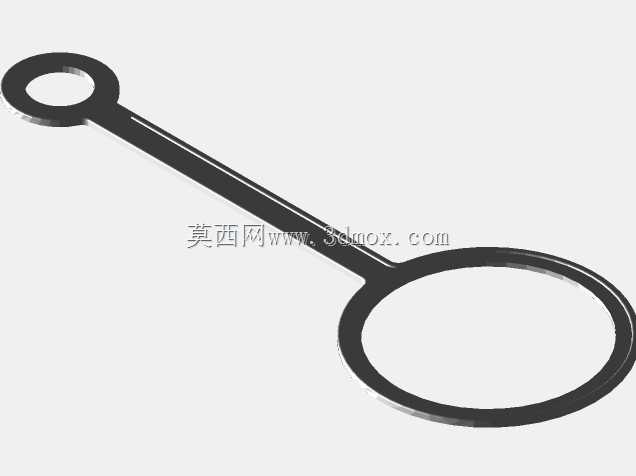

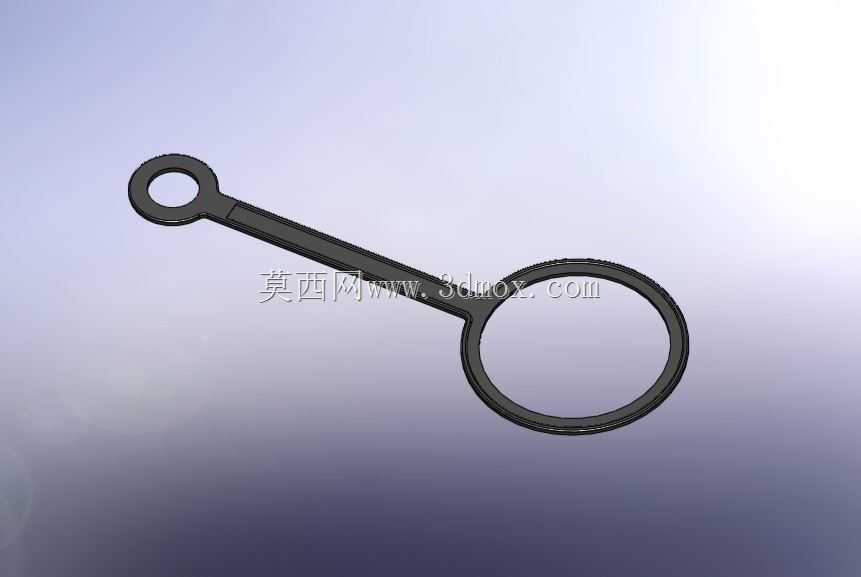

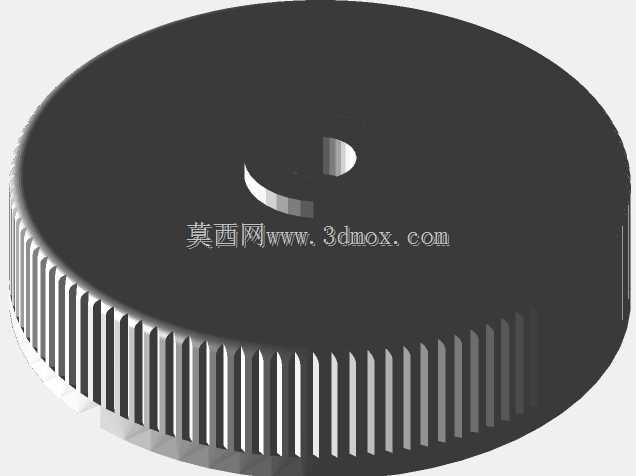

　　既不会因为过短导致瓶盖翻转盖合时拉扯瓶身，也不会因为过长在输送过程中垂挂卡入设备缝隙，瓶盖内侧的螺纹段与瓶口的螺牙做了导向倒角处理，自动旋盖头下压时能快速导入啮合，降低滑牙、偏盖的不良率。瓶口位置做了加厚的凸边结构，除了强化螺纹连接的结构强度，还预留了卡口锁定的结构位，目前模型中预留的卡口结构，是为了适配两种不同的紧固工况，一种是灌装完成后的旋盖密封锁定，另一种是售货机出货时的卡口抓取定位，能让出货机构稳定勾住瓶口完成出货动作，避免瓶装货品在货道内打滑无法送出。瓶身采用半透明的可视化结构设计，一方面能让消费者直观看到内部盛装液体的剩余量与状态，另一方面也方便运维人员快速排查货道内的货品存量，不需要逐个开盖检查。

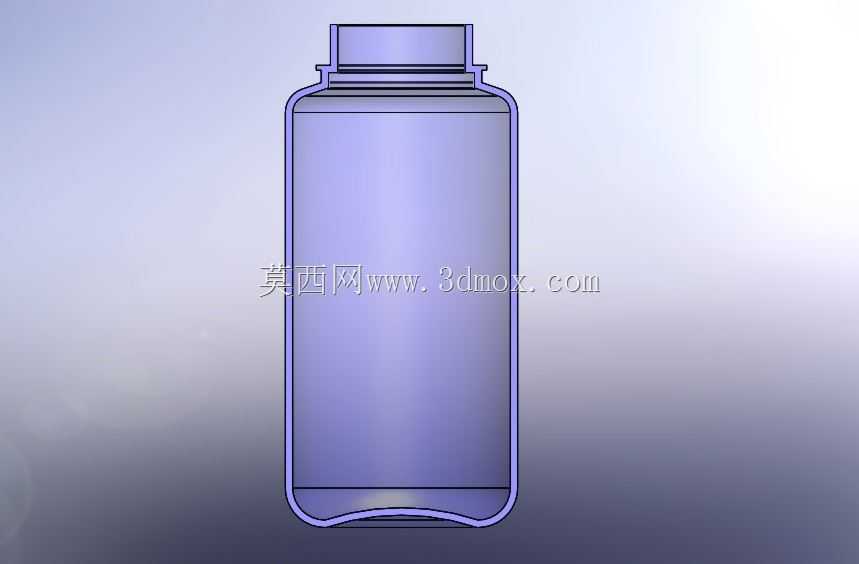

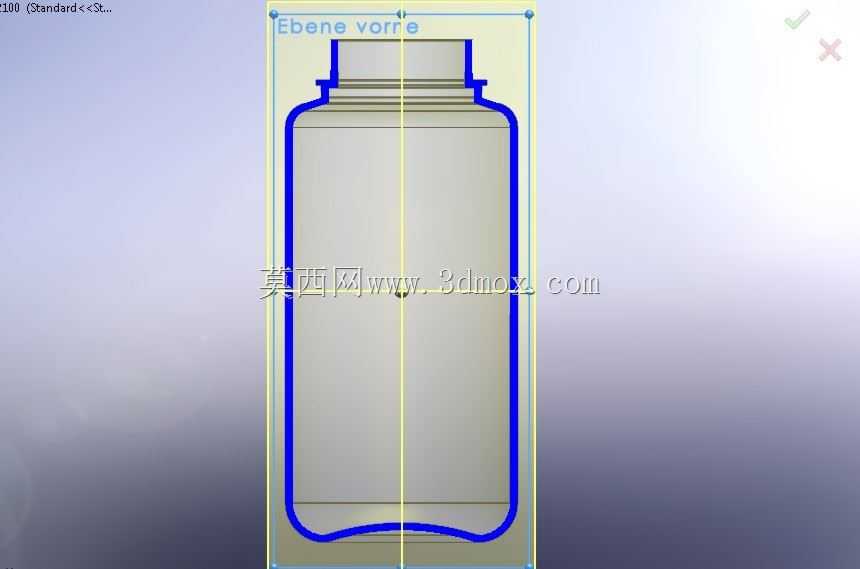

　　瓶底做了内凹的加强筋结构，提升瓶身竖直放置时的稳定性，即使在设备启停产生小幅振动的情况下，也不会出现倾倒漏液的问题，同时内凹结构也能堆叠时让上层瓶底嵌入下层瓶盖的定位槽，方便仓储运输过程中的堆叠码放，减少运输过程中的磕碰损伤。整个瓶体的壁厚做了均匀化处理，适配吹塑或者注塑的加工工艺，避免壁厚不均导致的成型缩痕、应力集中问题，连接带与瓶盖、瓶身的衔接位置做了圆弧过渡，减少反复开合过程中的应力断裂风险，延长连盖结构的使用寿命。
