线性冲击波驱动器带涡轮环壳体结构

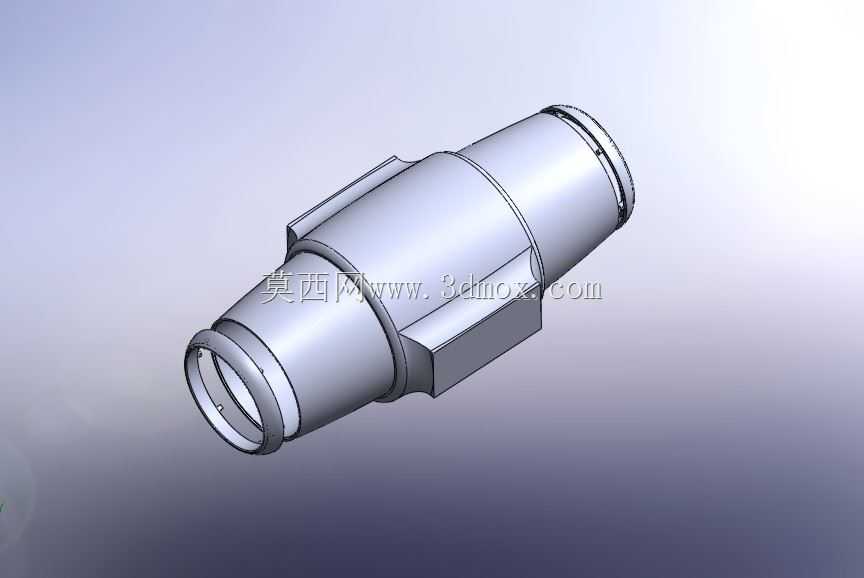

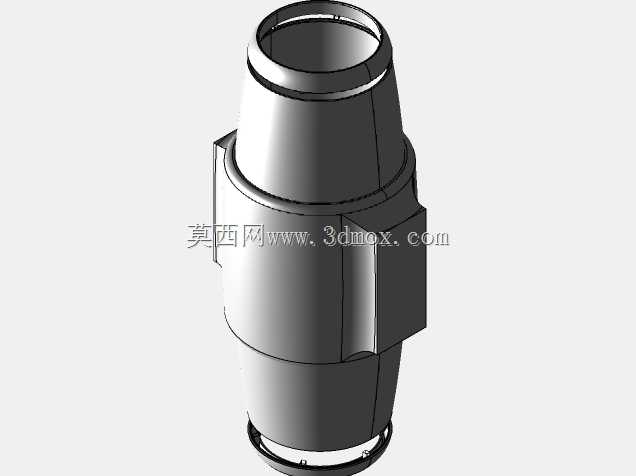

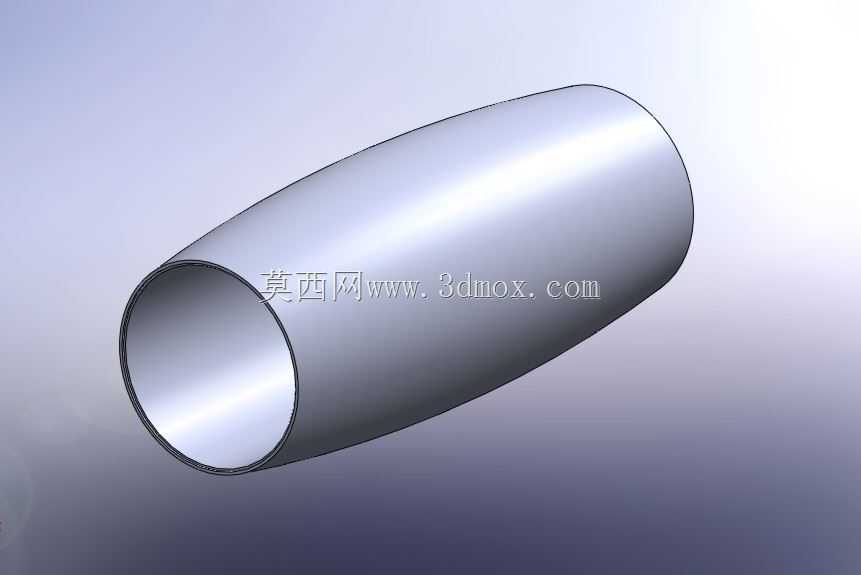

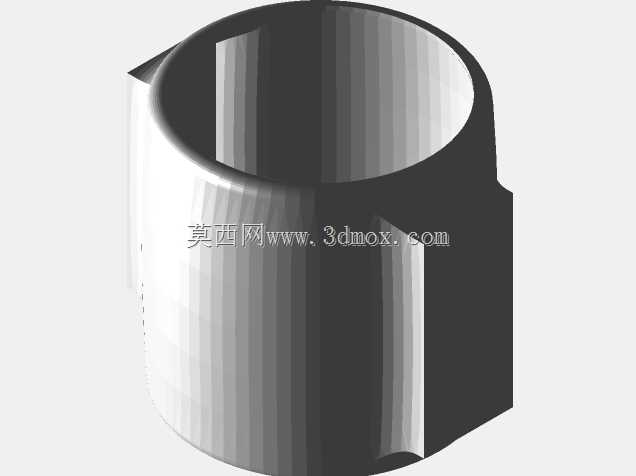

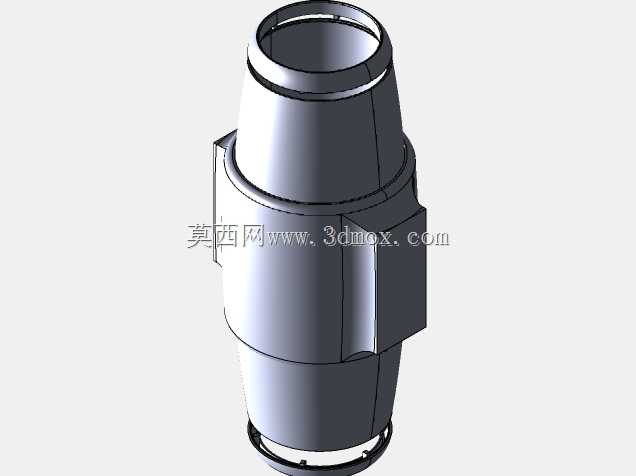

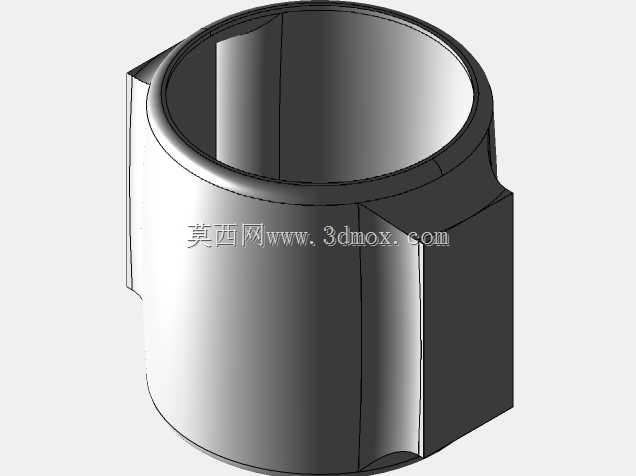

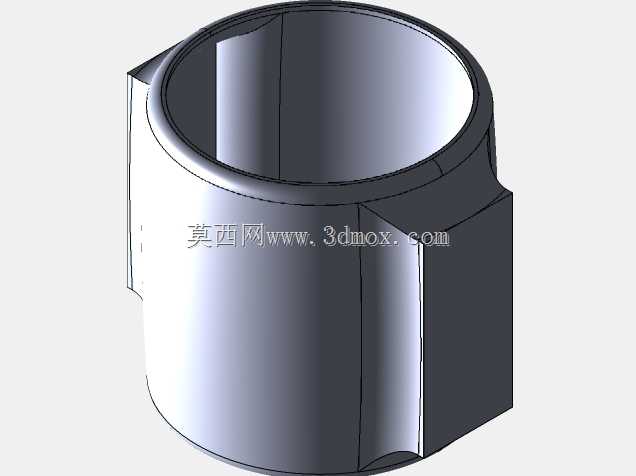

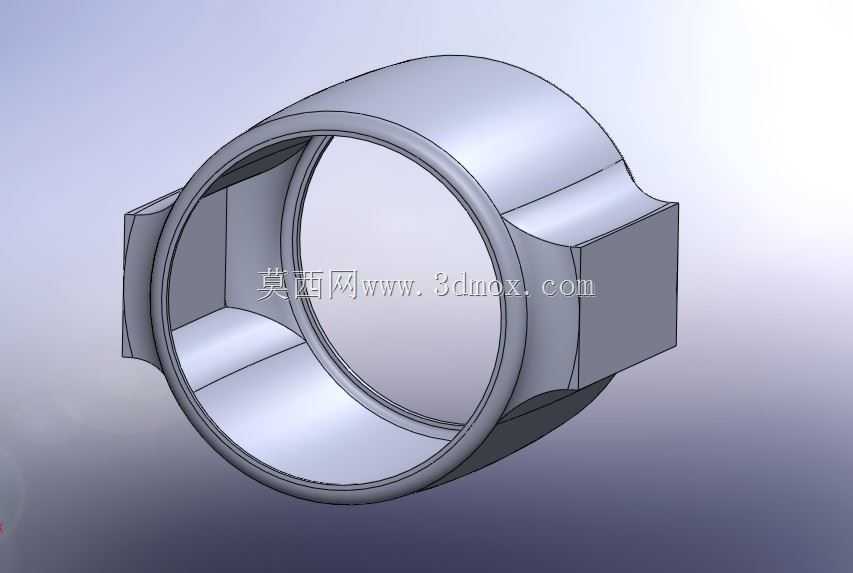

　　这类带涡轮环的壳体结构，多应用于冲击测试类试验台的动力输出端，作为线性冲击波驱动器的核心承载构件，既要约束内部涡轮环的运动轨迹，也要承担冲击波传递过程中的瞬时高压载荷，同时还要完成与预期试验载具的刚性连接，是整套冲击波发生装置里衔接动力发生段和负载端的关键过渡部件。从结构设计逻辑来看，壳体整体采用变径筒状构型，两端的开口分别对应冲击波输入端和动力输出端，输入端开口做了加厚翻边处理，用来匹配上游冲击波发生腔的密封法兰，安装时通过端面的环形槽嵌入密封件，可承受瞬时冲击工况下的高压泄漏风险，避免冲击波能量在衔接位置耗散。筒身中段向外延伸出对称的定位凸台，这部分结构并非冗余设计，一方面是作为壳体安装到试验台架上的定位基准，

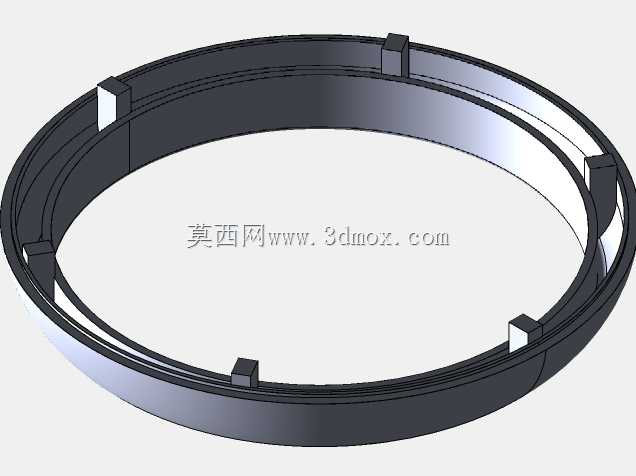

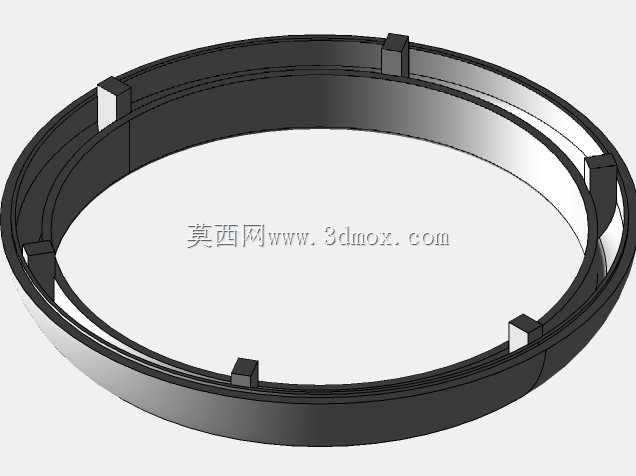

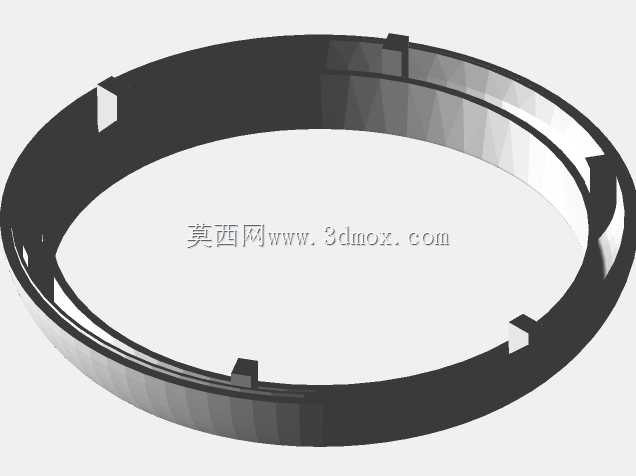

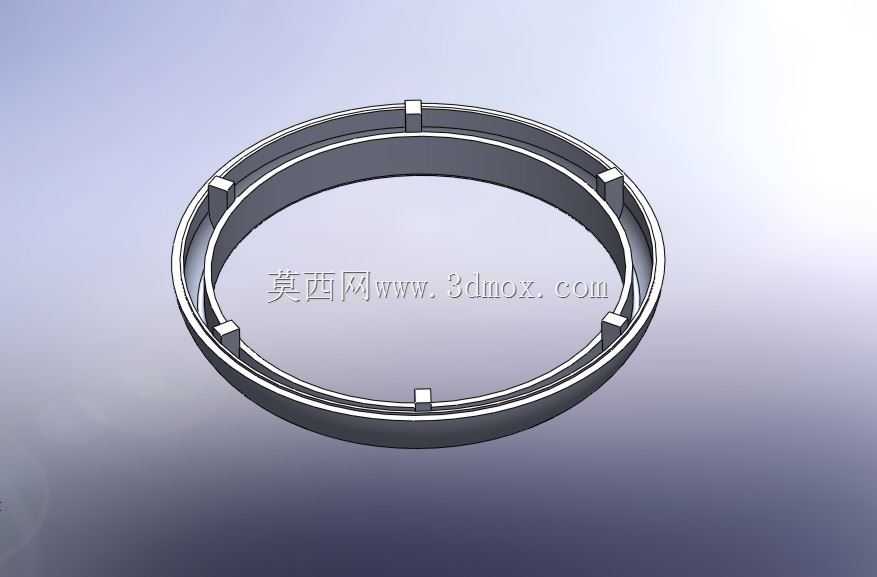

　　凸台上预留的安装孔可通过螺栓将整个壳体牢牢固定在台架基座上，抵消冲击波传递时产生的反向后坐力；另一方面，凸台内部的空腔刚好容纳涡轮环的限位结构，涡轮环嵌入筒身内部的环槽后，凸台位置的侧壁可对涡轮环形成周向约束，避免涡轮环在高速气流冲击下出现径向窜动，保证涡轮的转动始终保持在预设轴线上。输出端的开口做了阶梯式内孔设计，不同直径的台阶分别对应密封件安装位、连接轴穿过位以及和载具连接段的配合面，安装边界上，输出端的外圆做了高精度的公差配合，可直接插入载具连接端的定位孔内，保证动力输出的同轴度，减少冲击波传递过程中的偏心损耗。设计过程中需要重点考量壁厚的均匀性，筒身不同位置的壁厚根据载荷分布做了差异化调整，

　　靠近输入端的位置因为直接承受初始冲击波的高压冲击，壁厚比中段厚2mm左右，而中段因为要布置涡轮环的安装槽，在保证结构强度的前提下适当减薄，既控制了整体重量，也避免了应力集中在槽位位置。这类壳体的实际使用场景多集中在材料冲击性能测试、结构抗爆性能验证等试验领域，工作时上游产生的线性冲击波进入壳体内部，推动涡轮环沿轴向做高速冲击运动，最终通过输出端将冲击力传递到待测试样或者载具上，壳体本身全程要承受瞬时的高压、振动以及涡轮环运动带来的摩擦载荷，所以在内壁对应涡轮环的运动行程段，还做了表面硬化处理，降低长期往复冲击带来的内壁磨损，延长构件的使用寿命。在安装适配性上，整个壳体的外部轮廓没有多余的突出结构，除了必要的安装凸台外，其余外圆面都做了光滑过渡，既方便在台架上布置外围的传感器、管路等附件，也能减少试验过程中应力在棱角位置的集中，避免壳体在多次冲击后出现疲劳裂纹。
