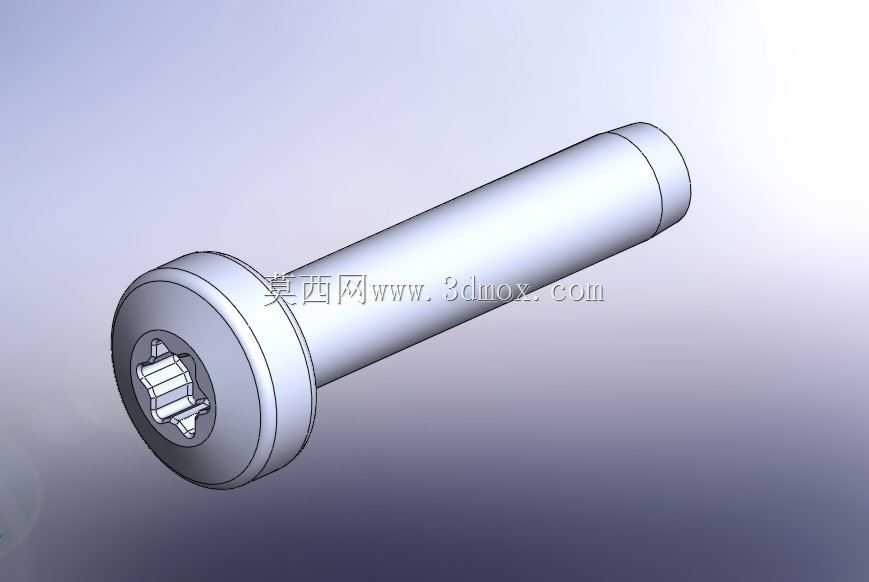

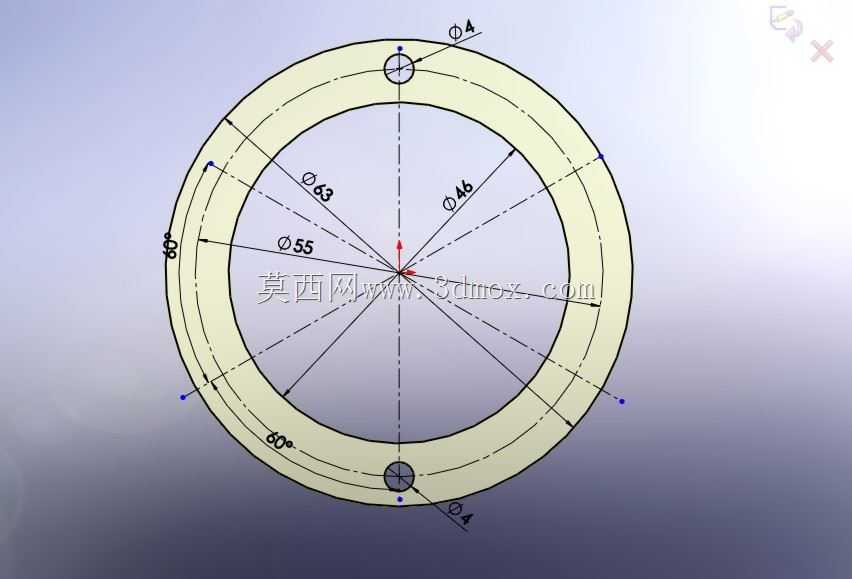

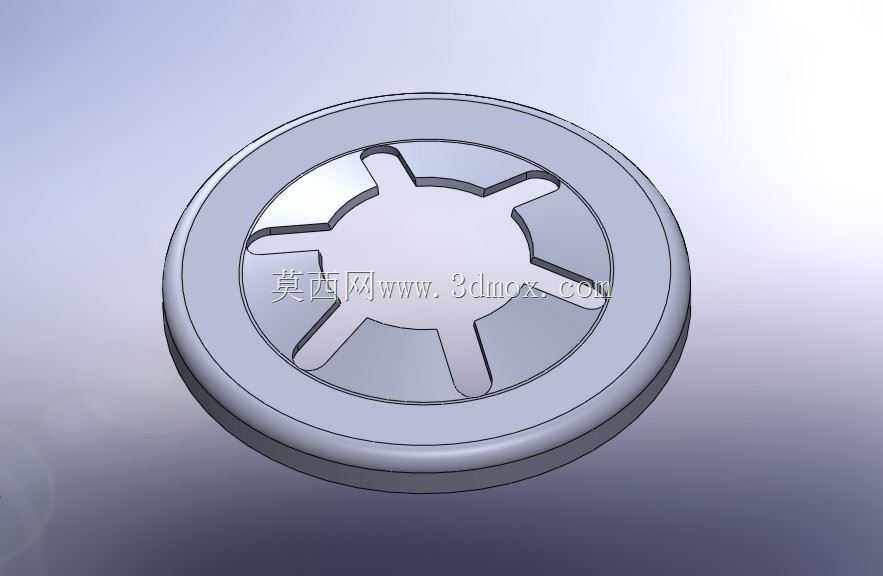

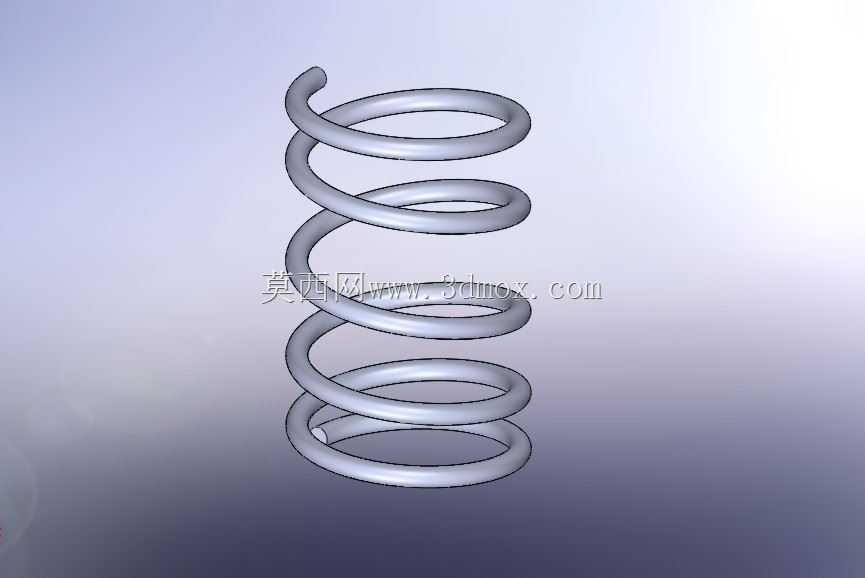

紧凑型无电机斜盘式机械脉冲驱动结构

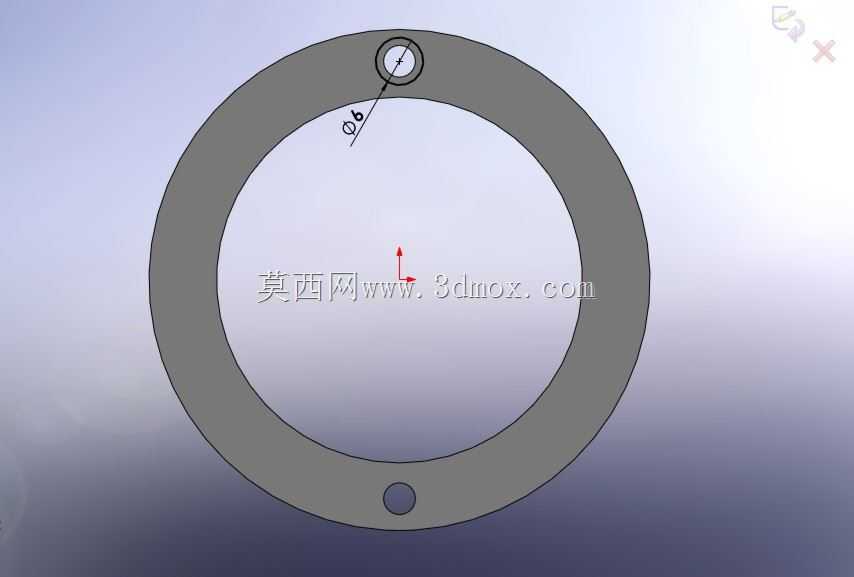

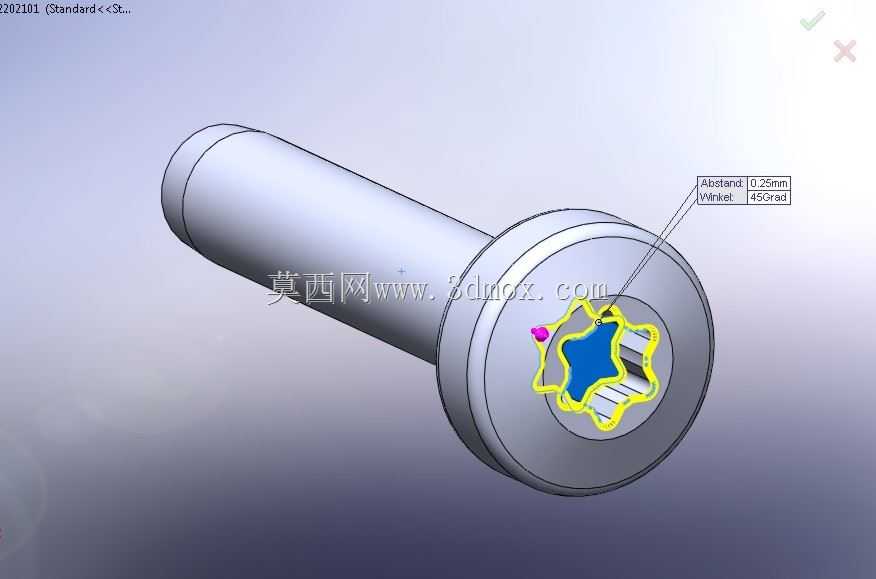

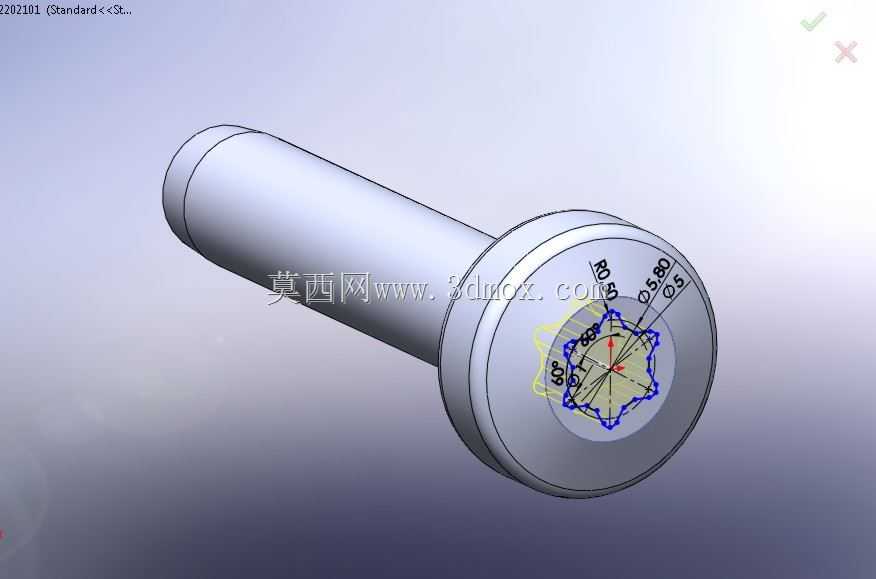

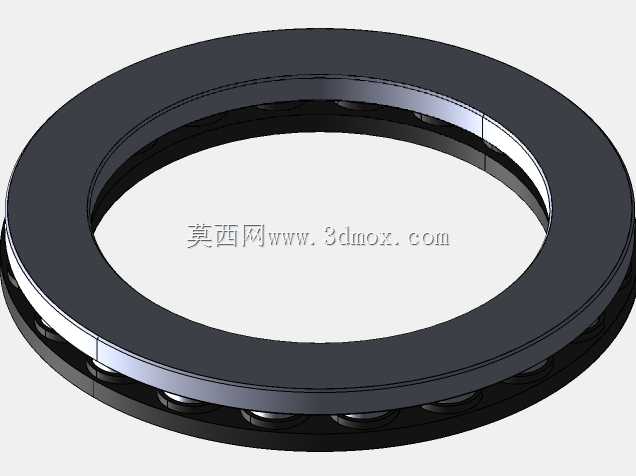

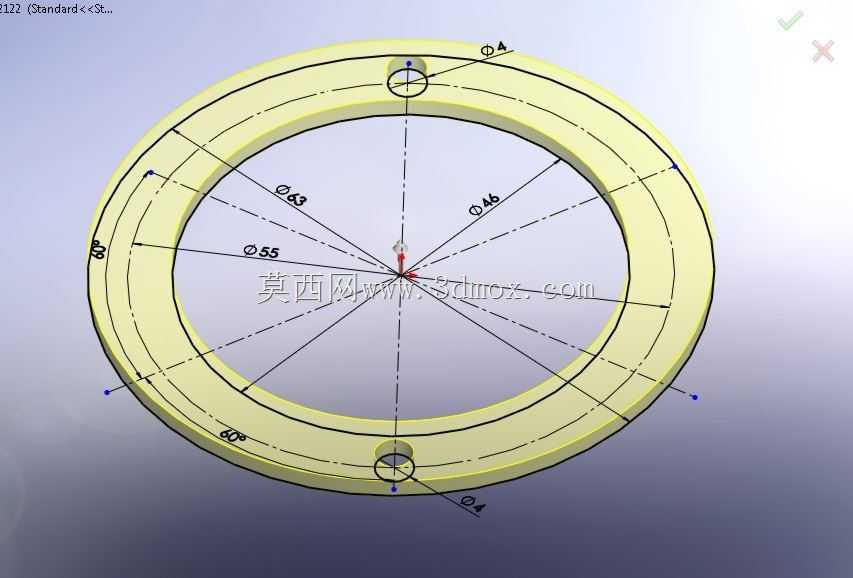

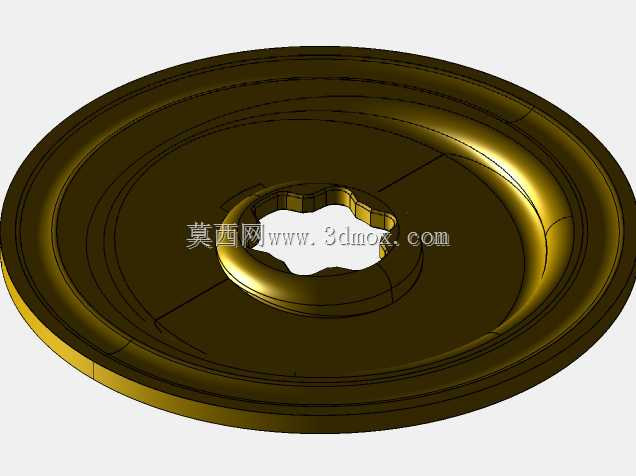

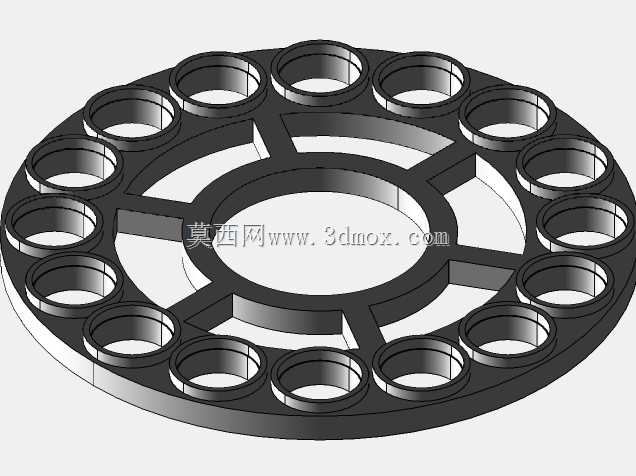

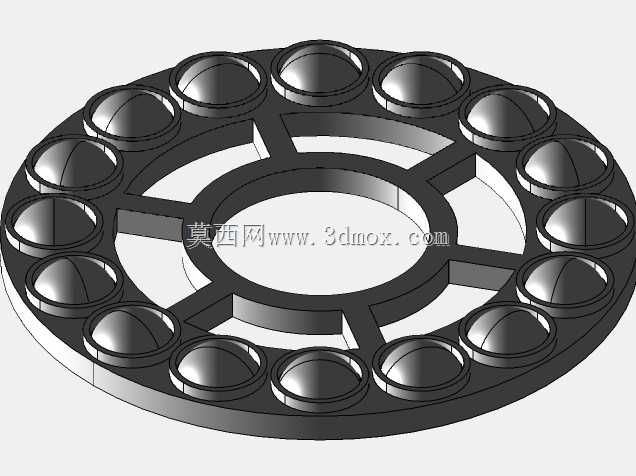

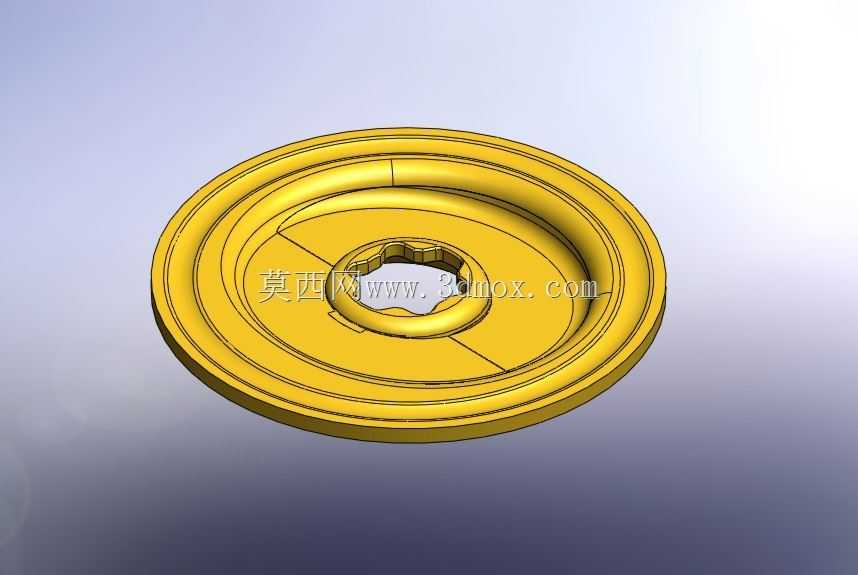

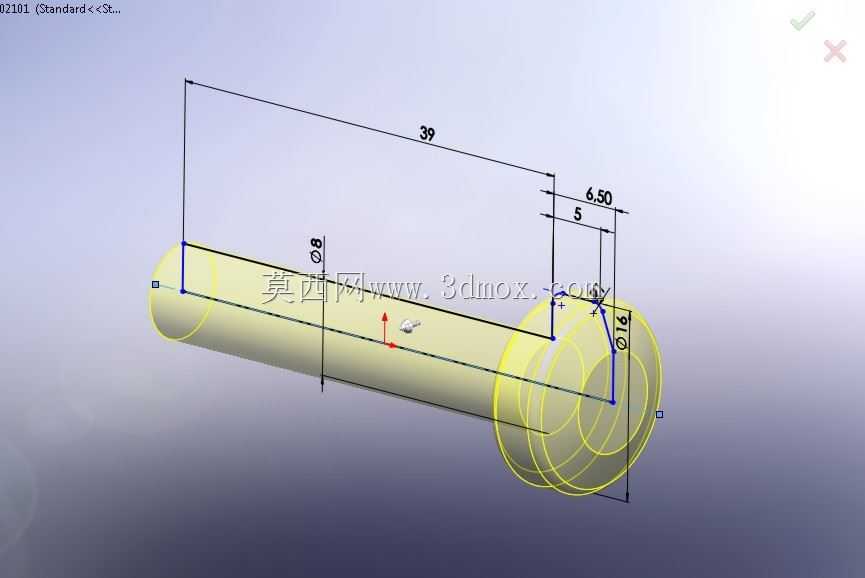

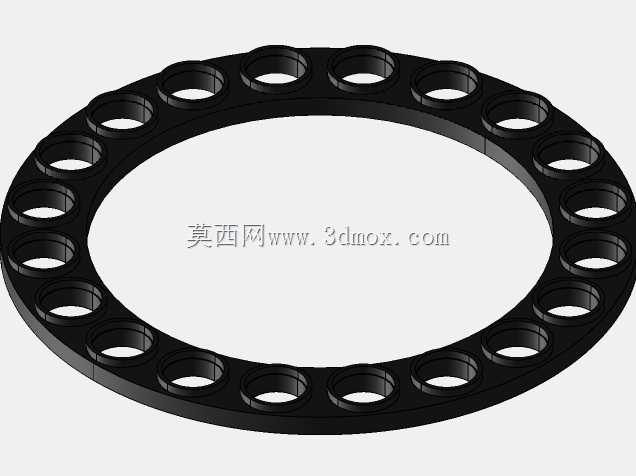

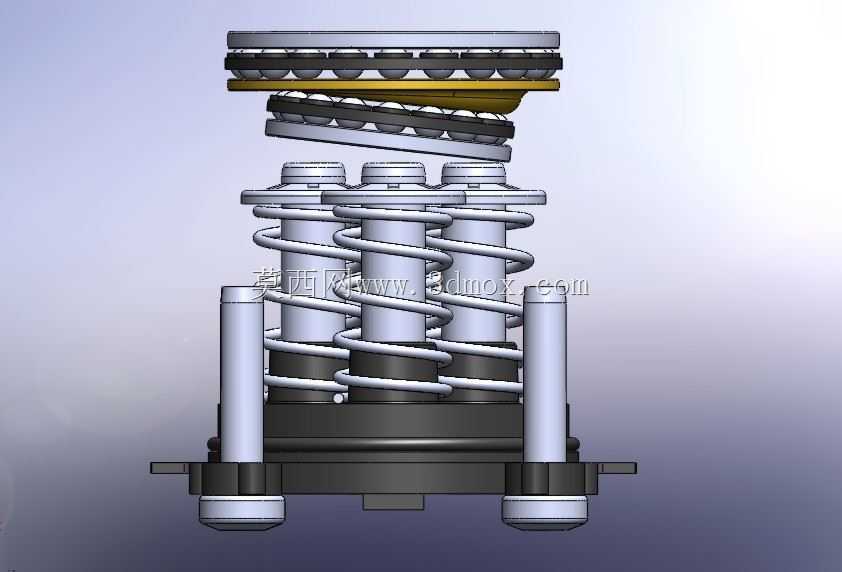

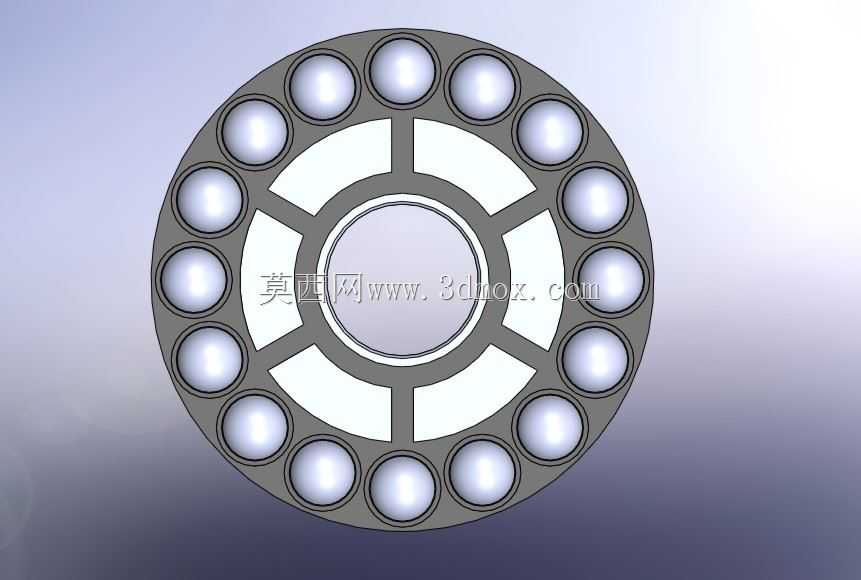

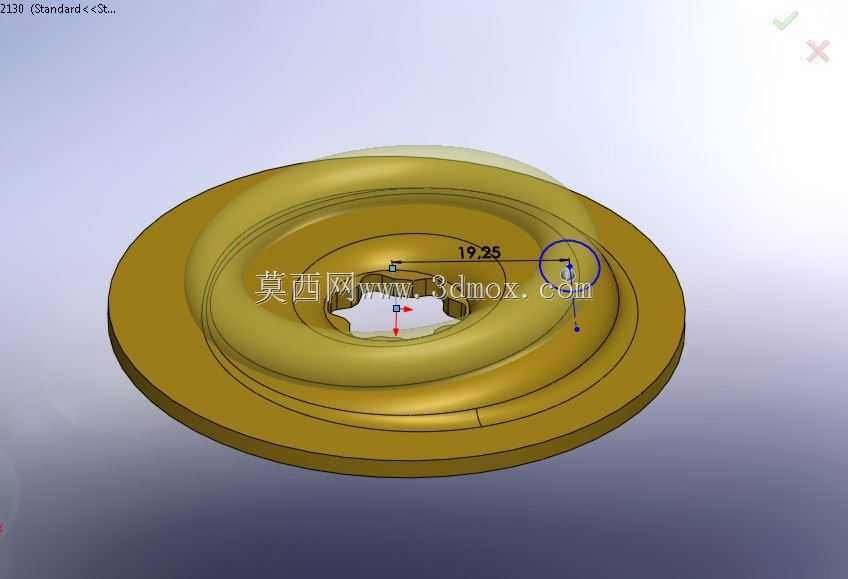

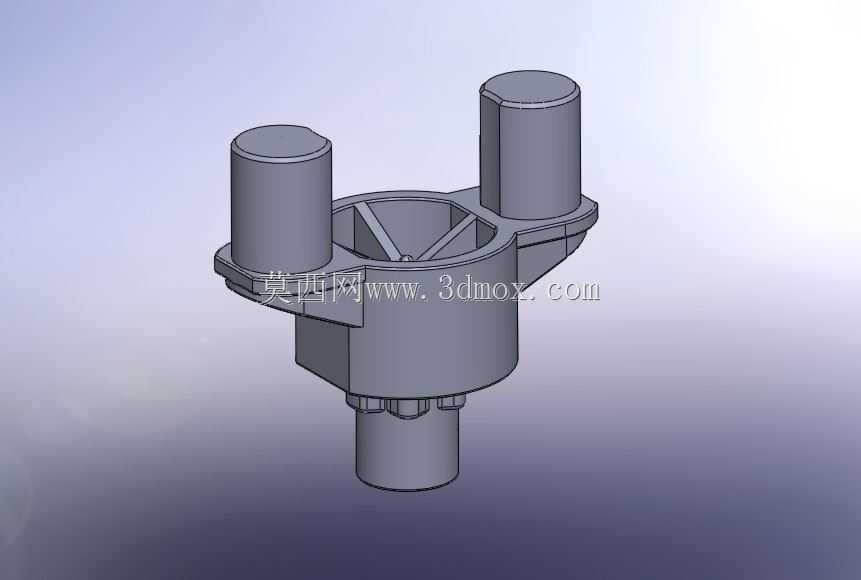

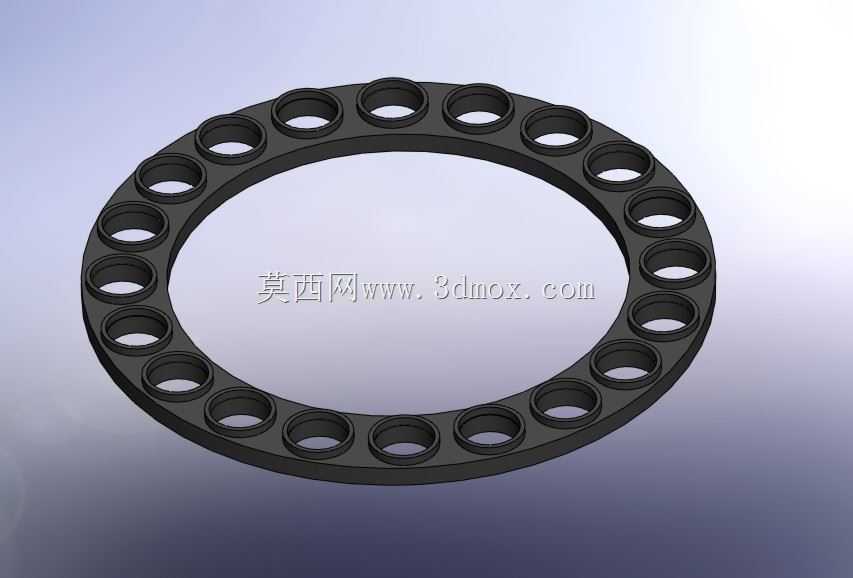

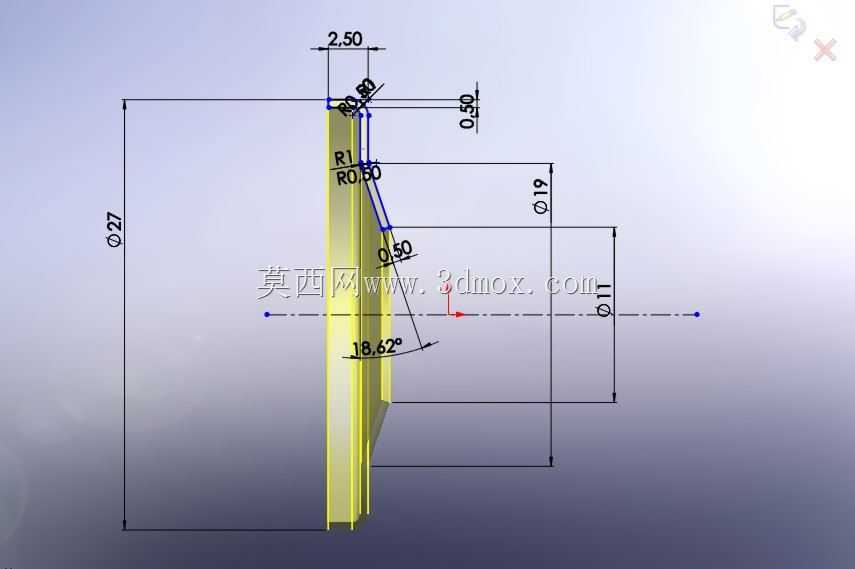

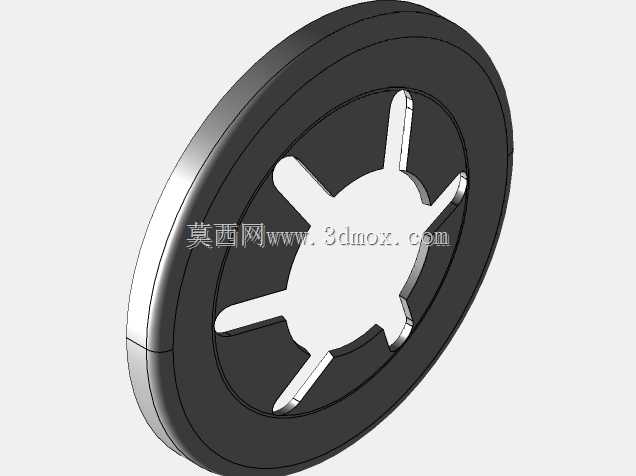

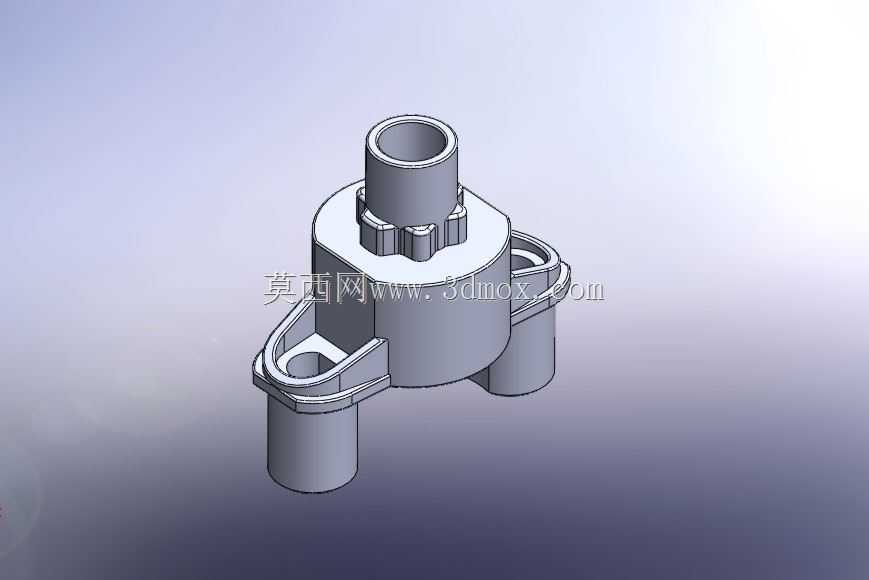

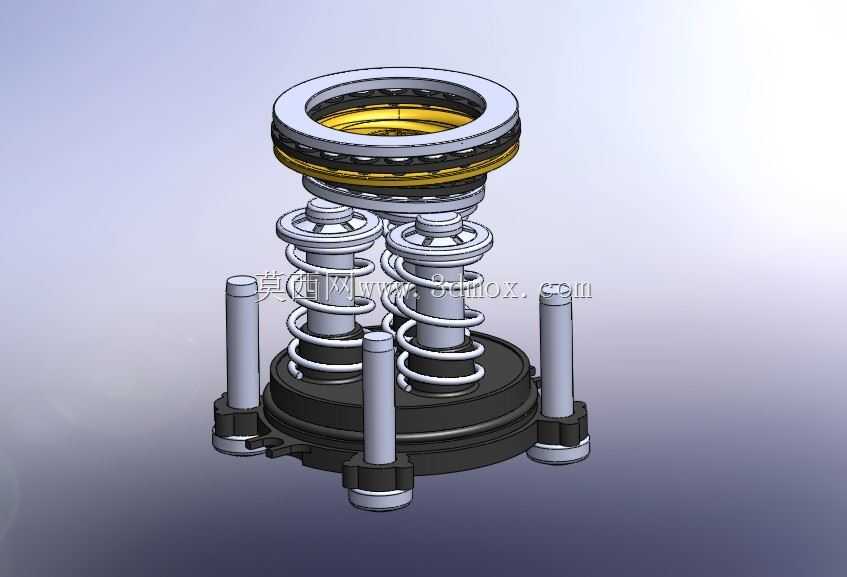

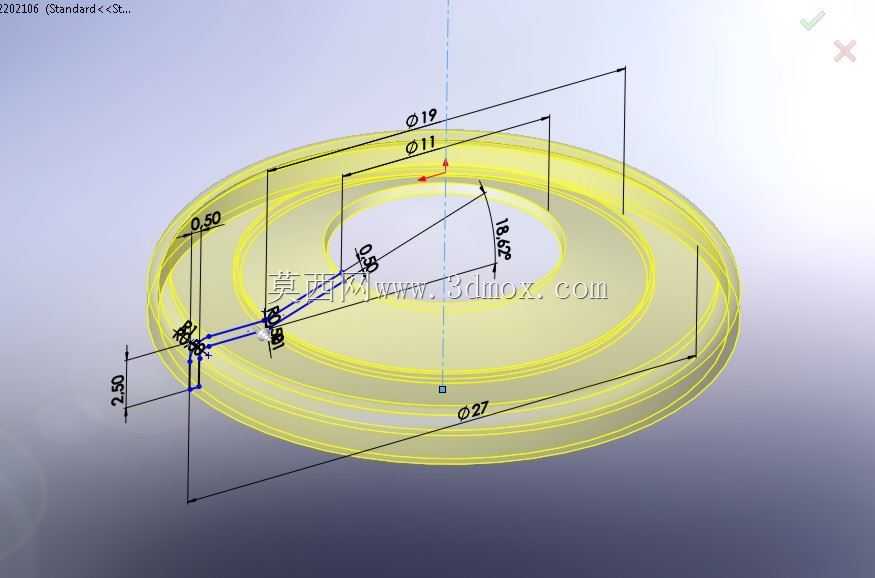

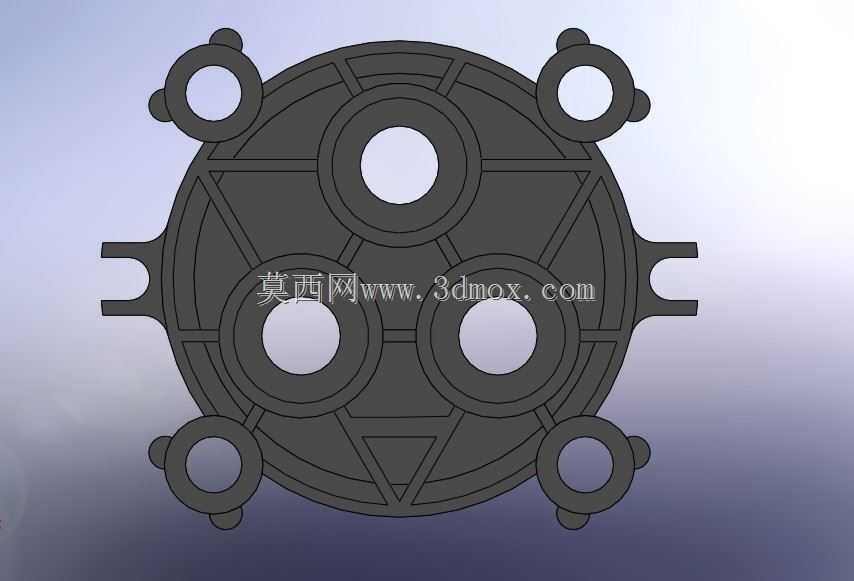

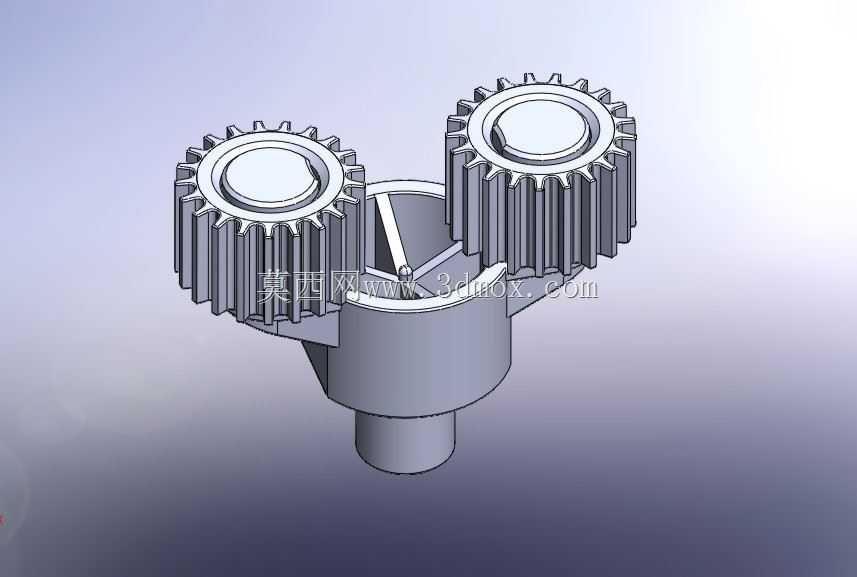

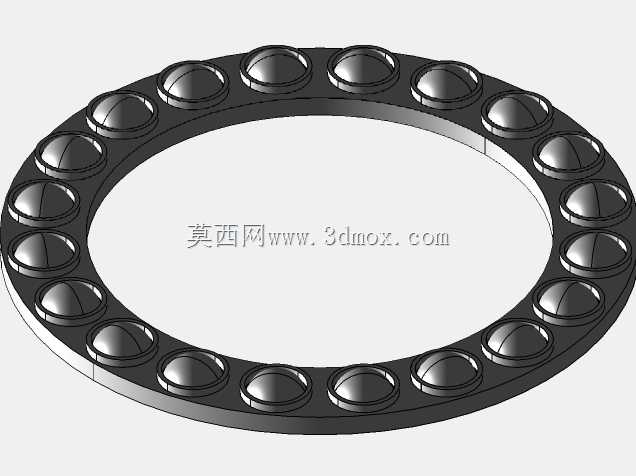

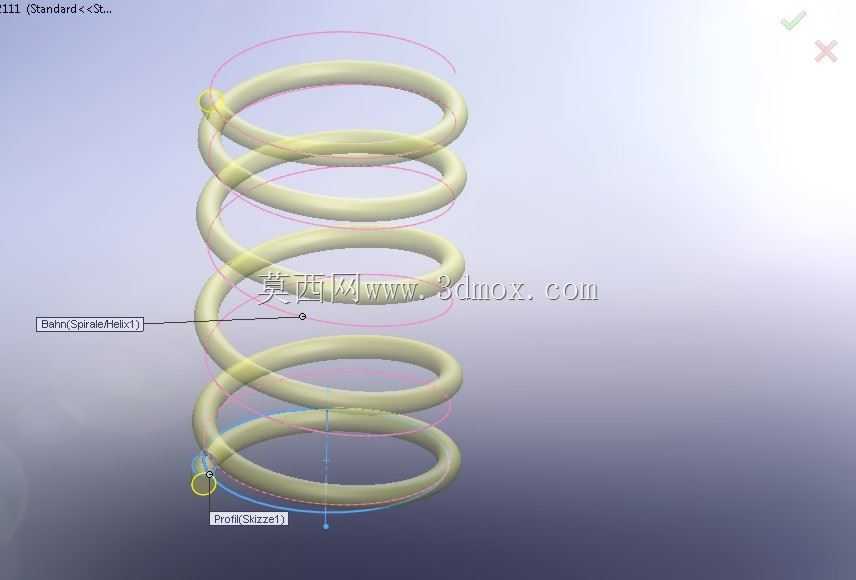

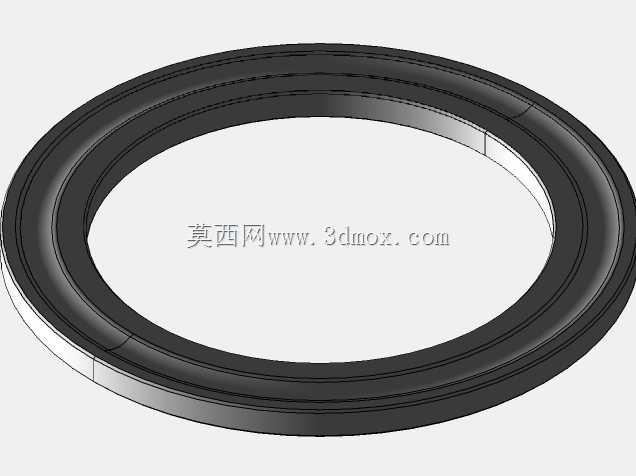

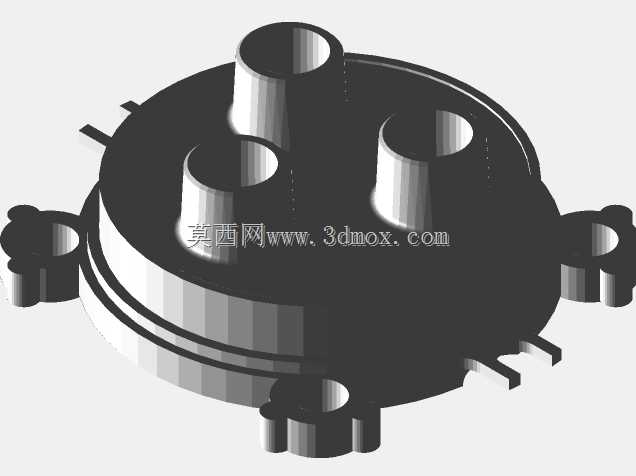

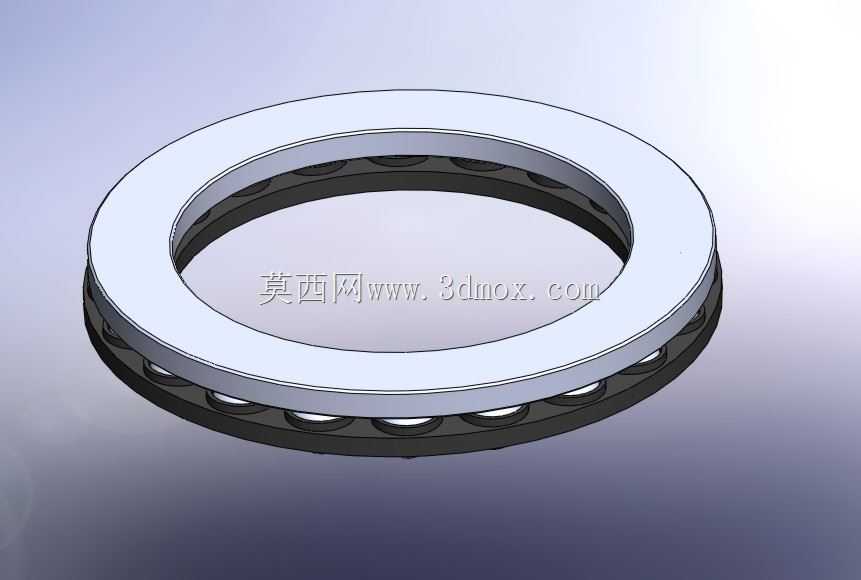

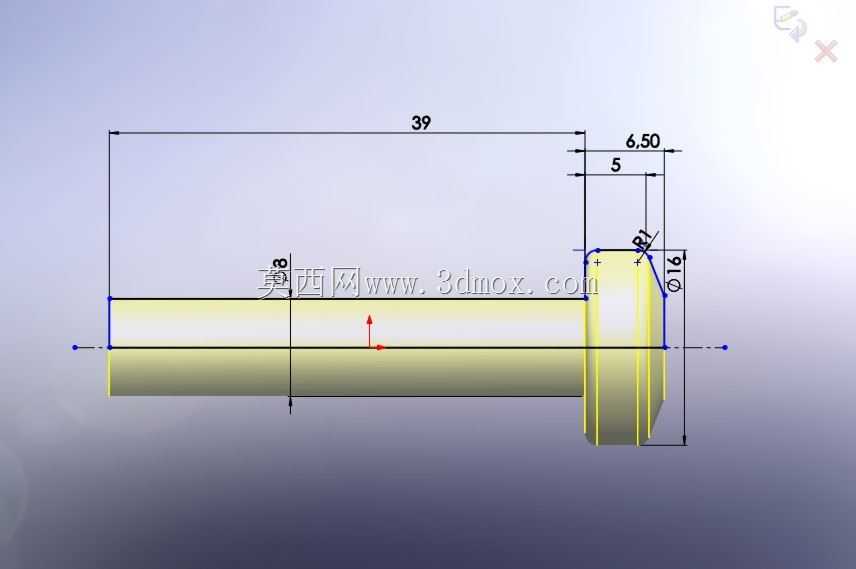

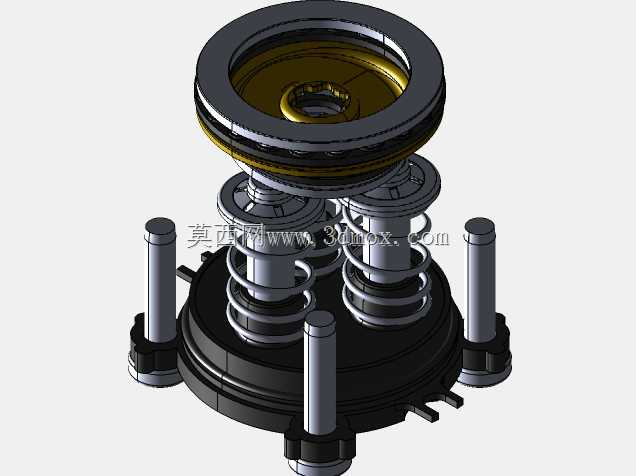

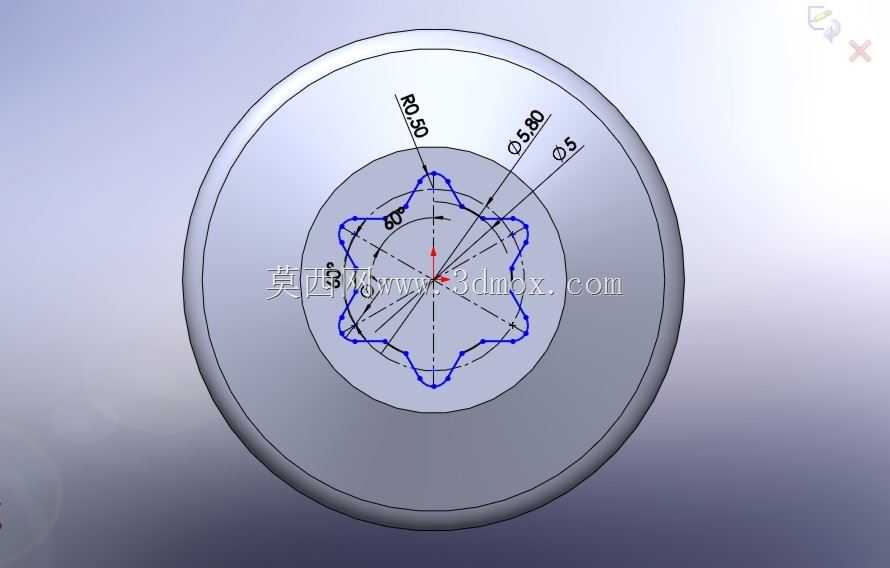

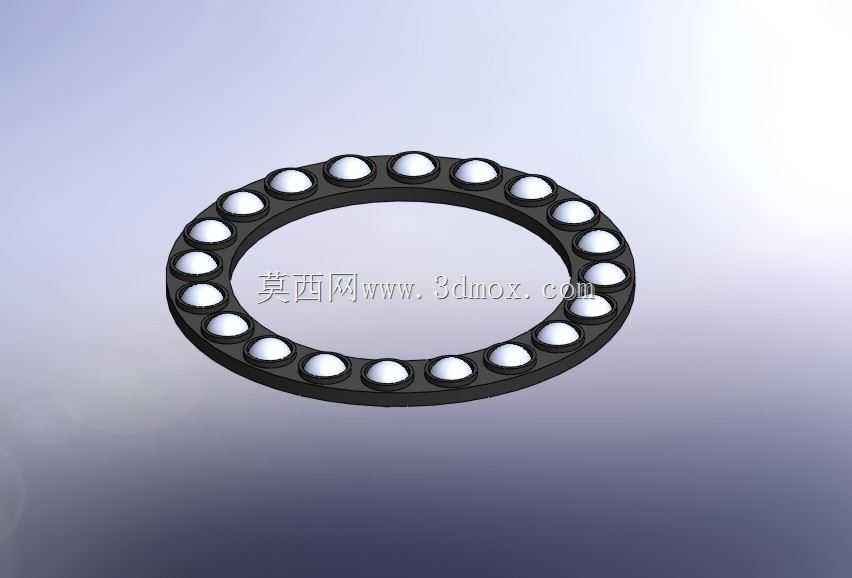

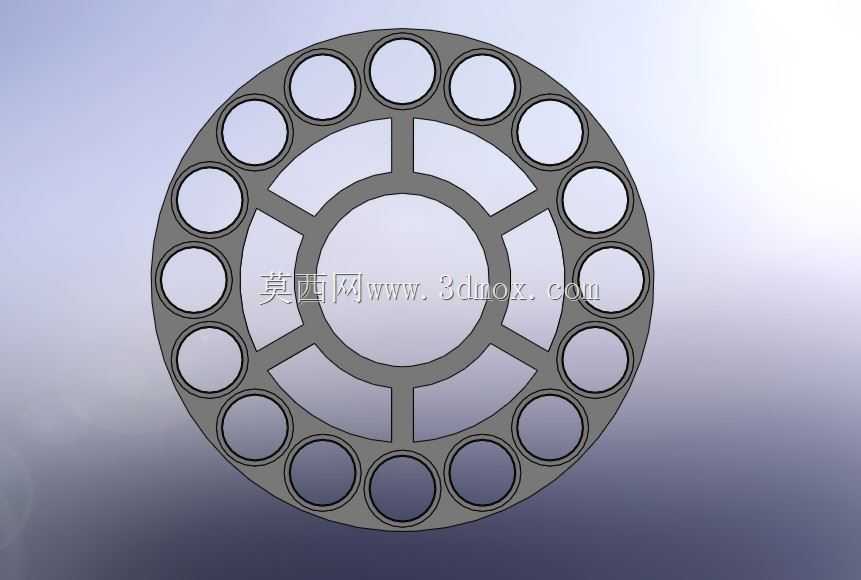

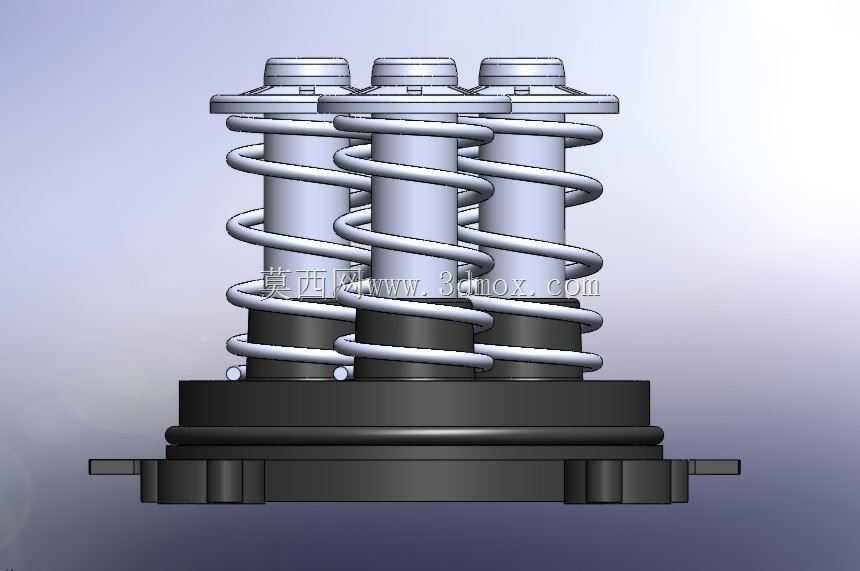

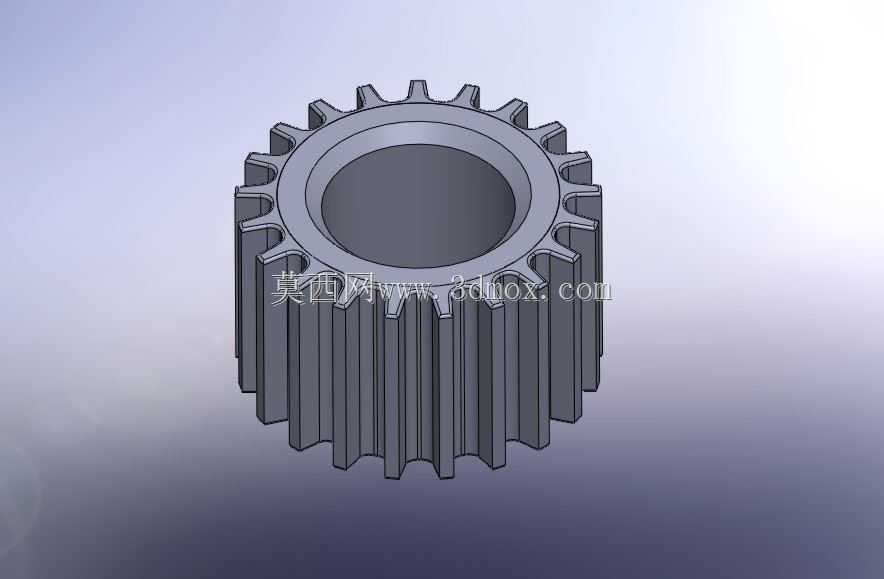

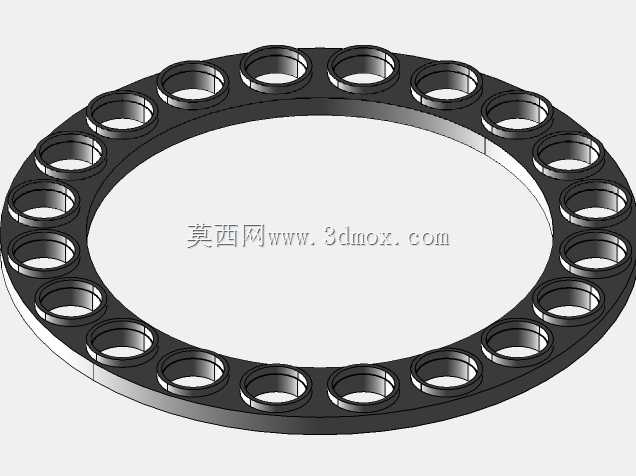

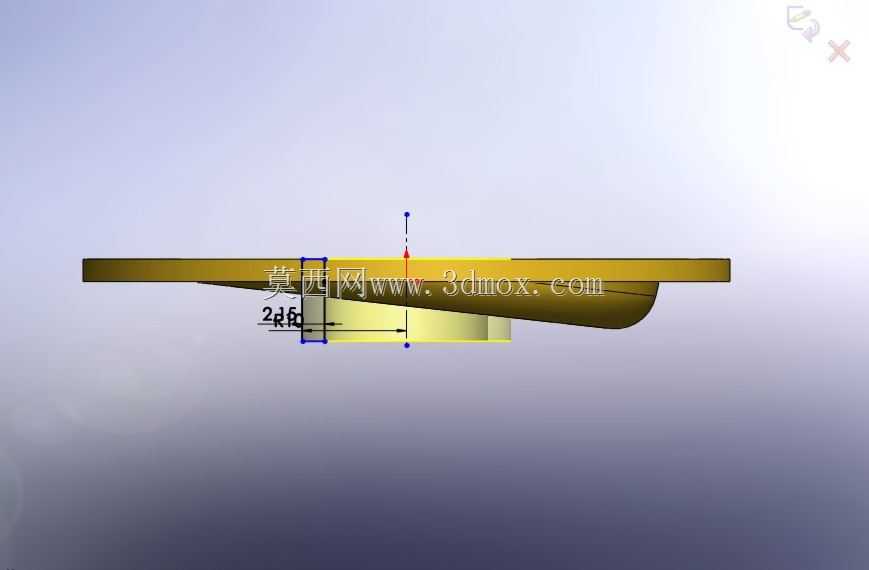

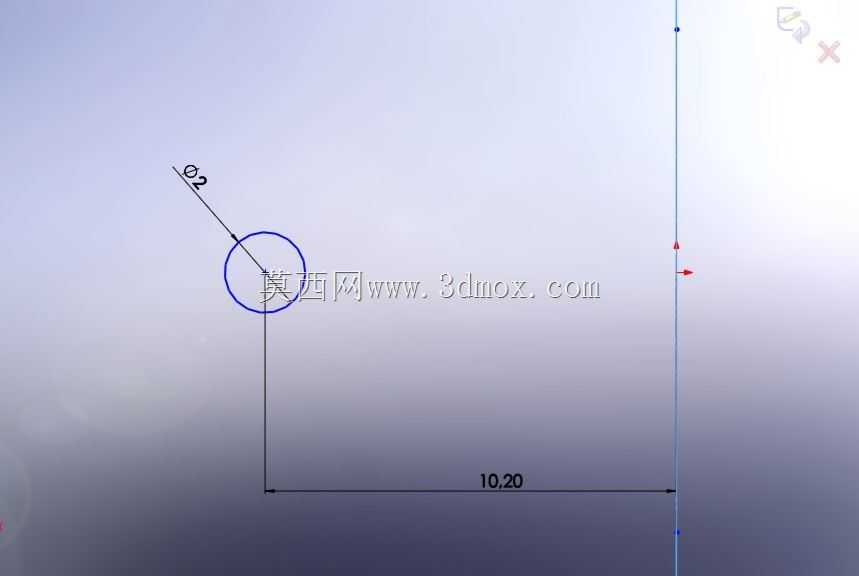

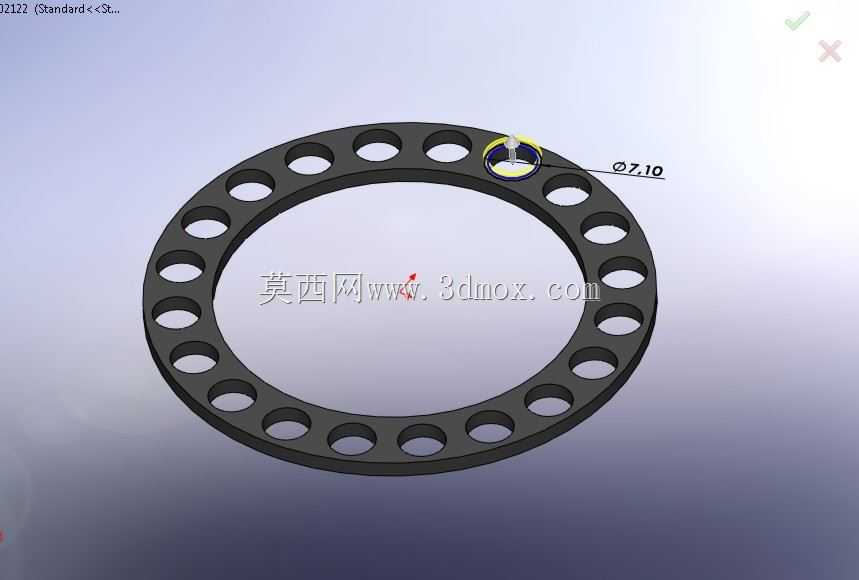

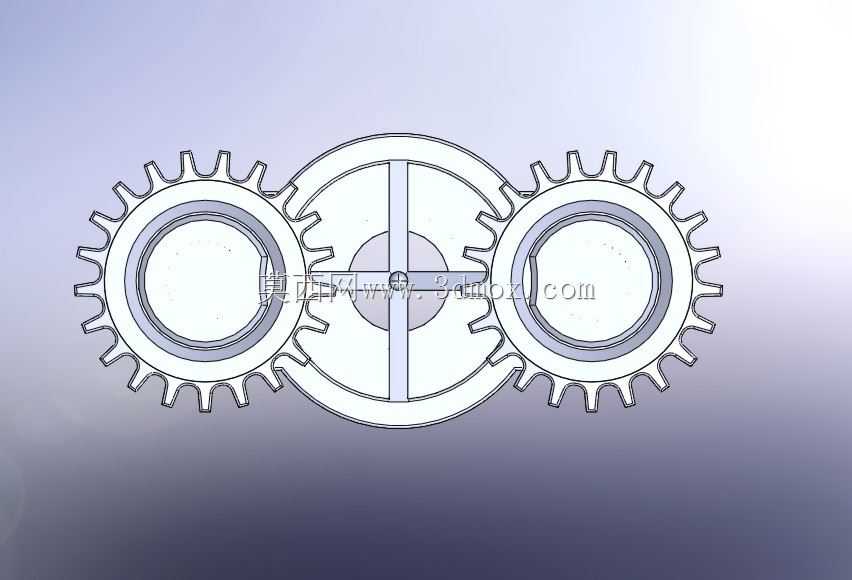

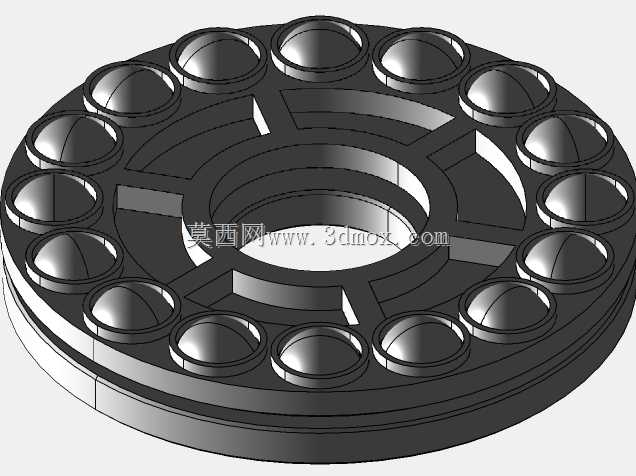

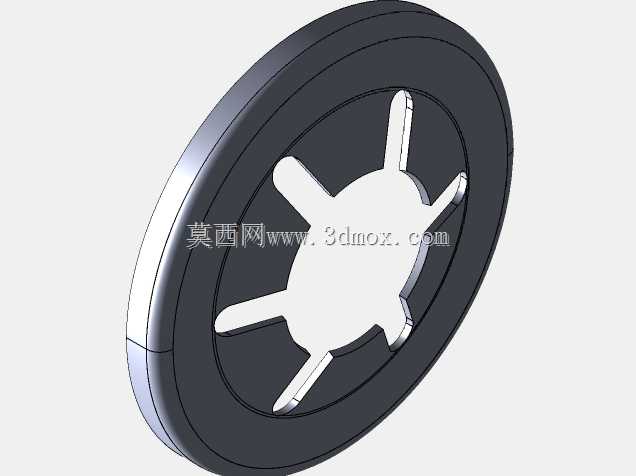

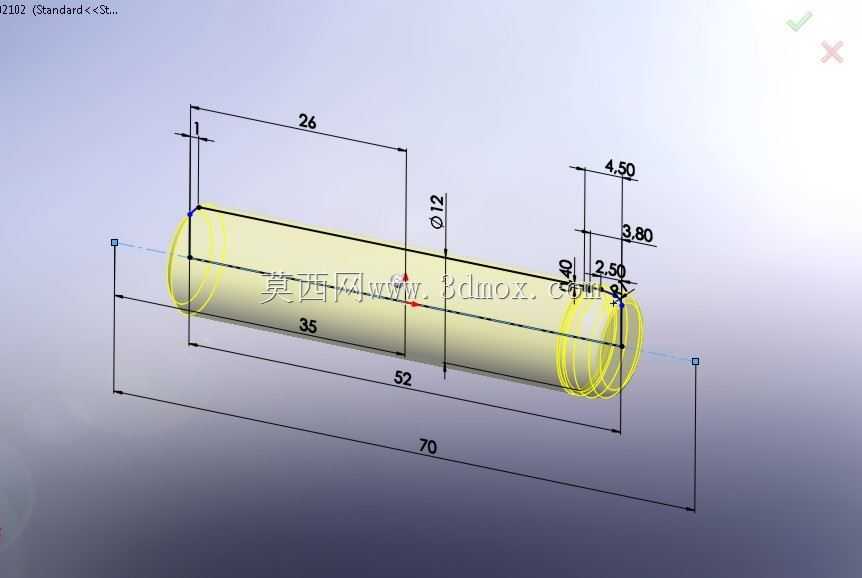

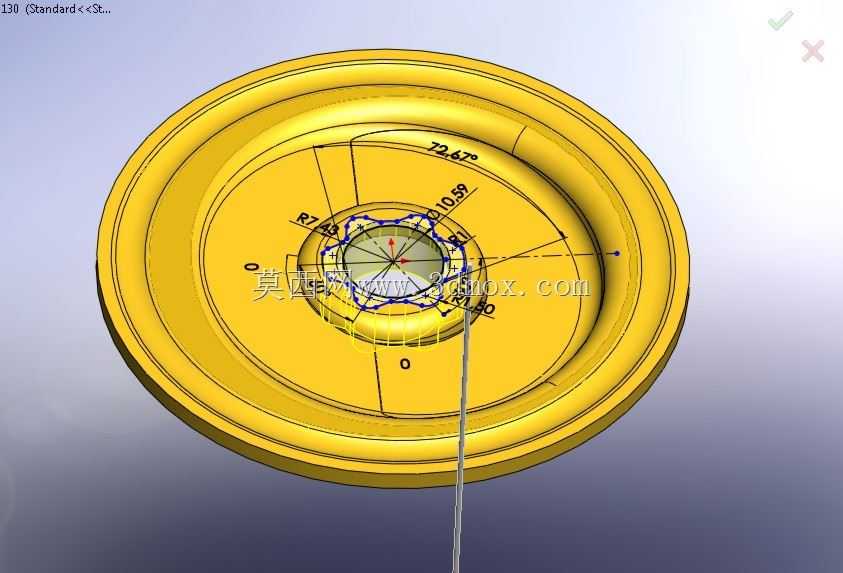

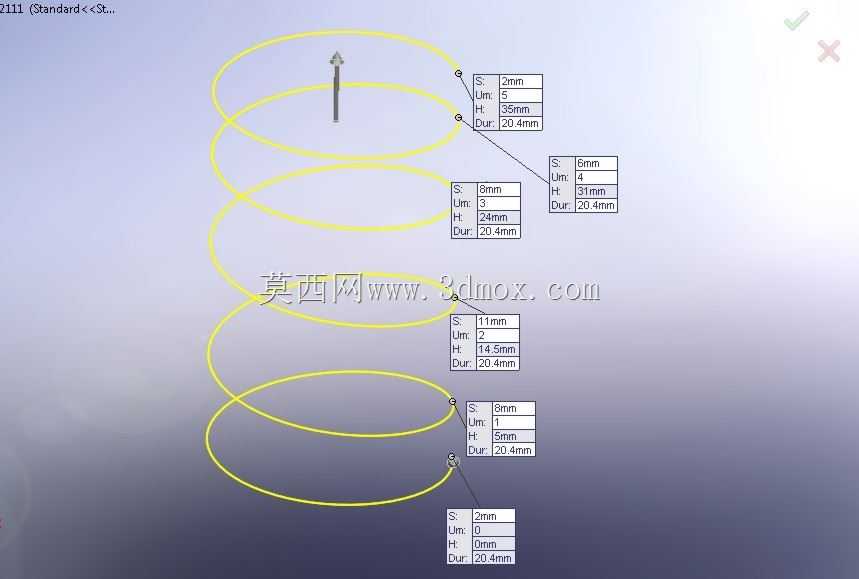

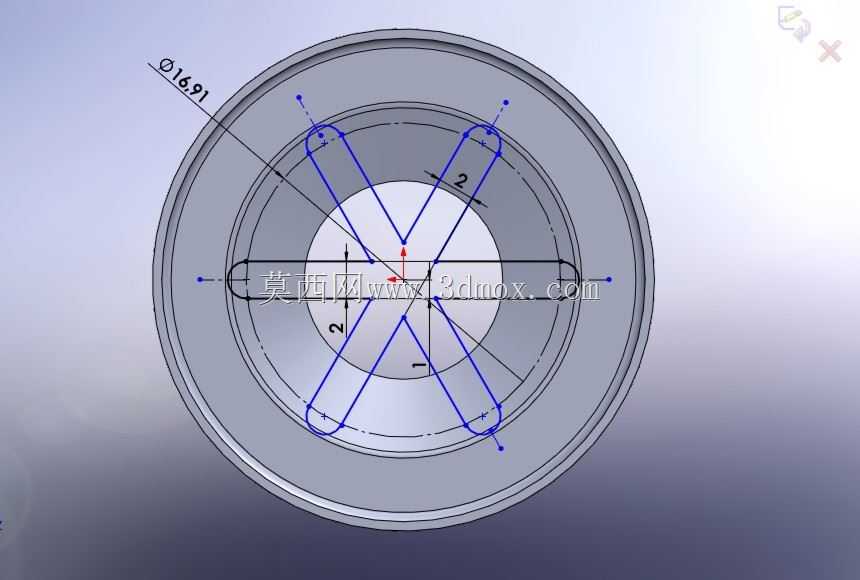

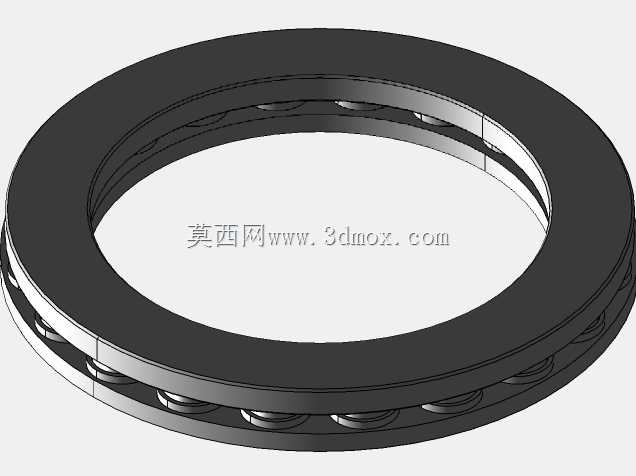

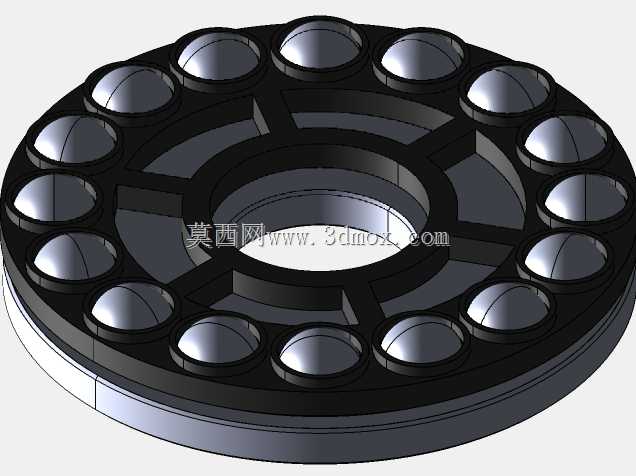

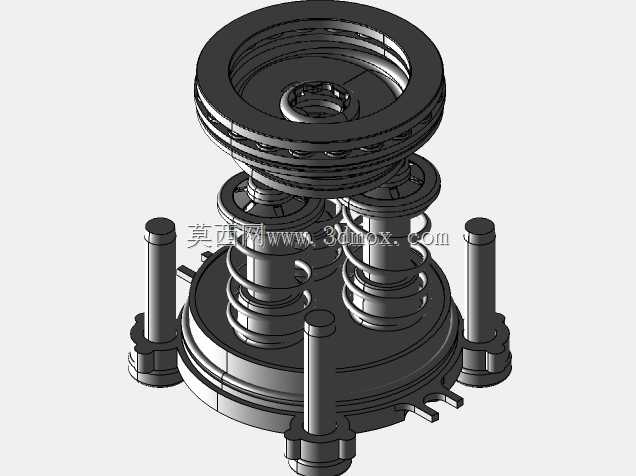

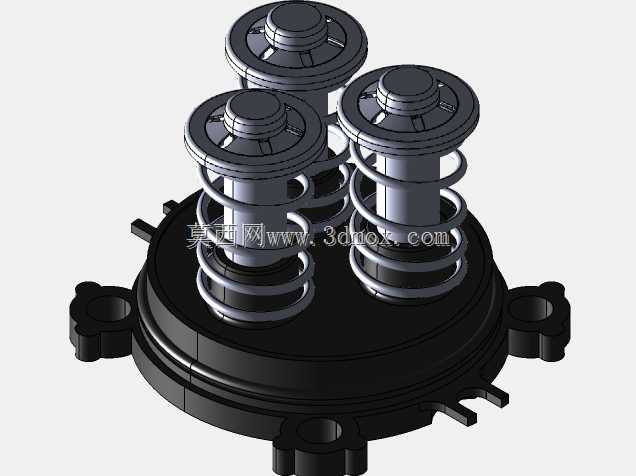

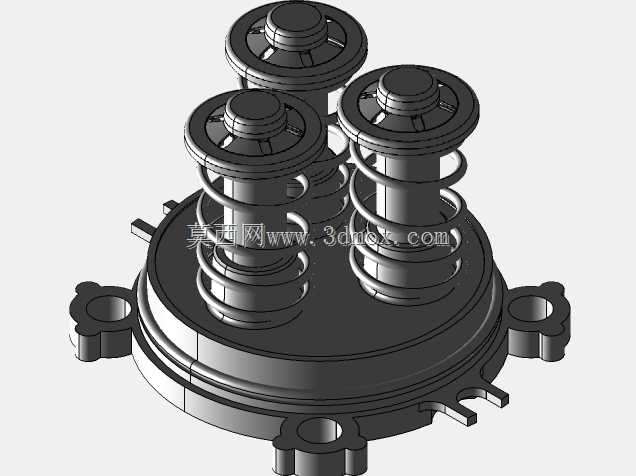

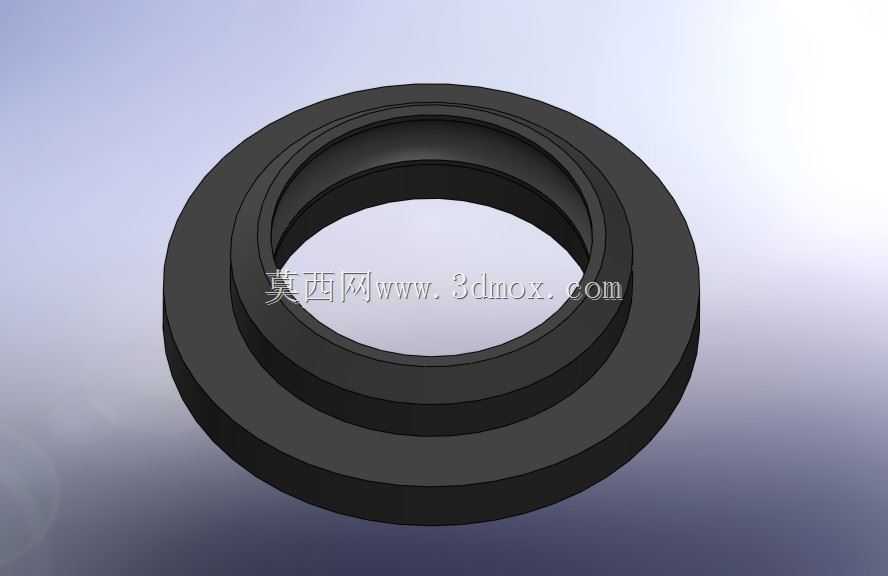

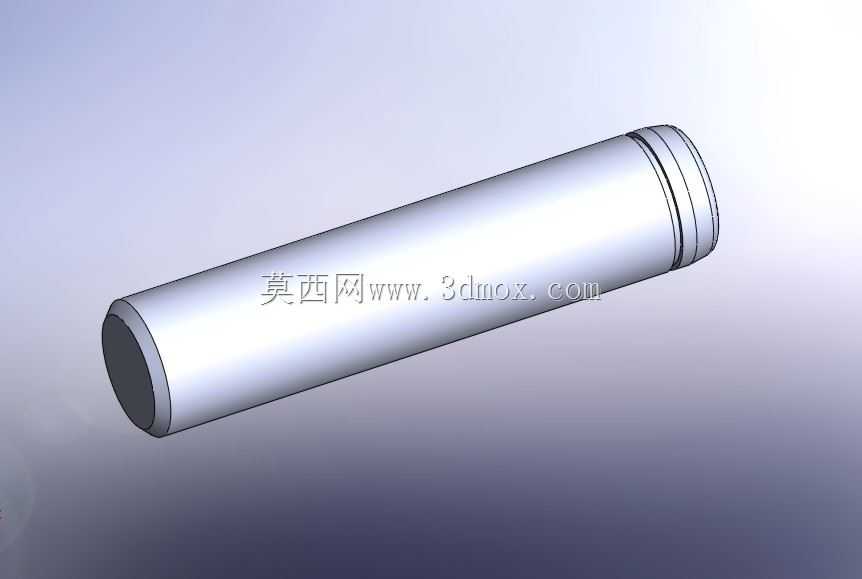

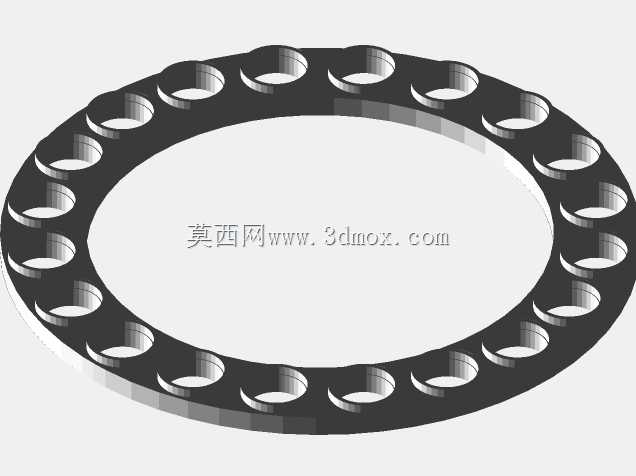

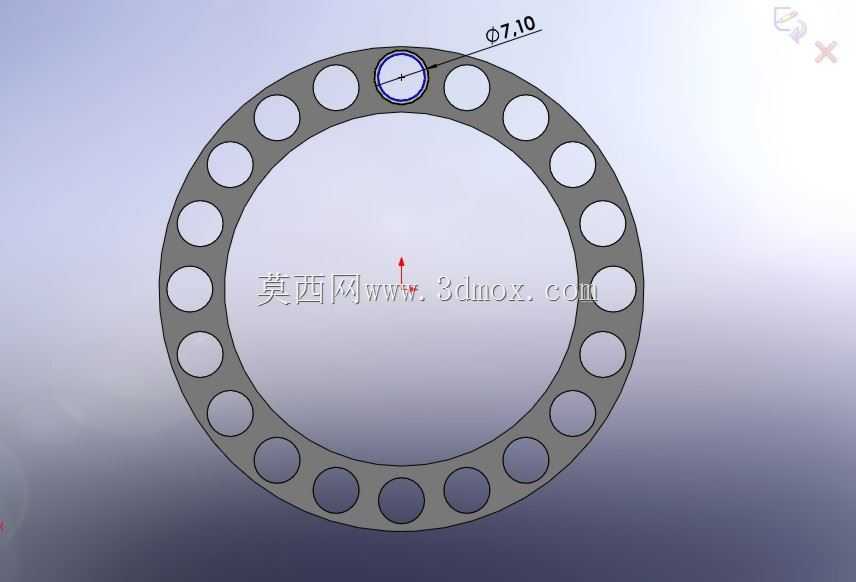

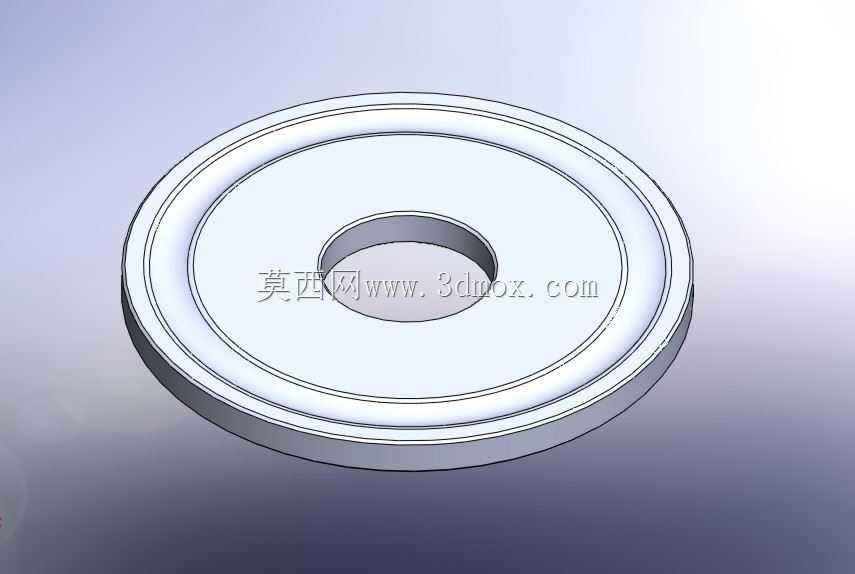

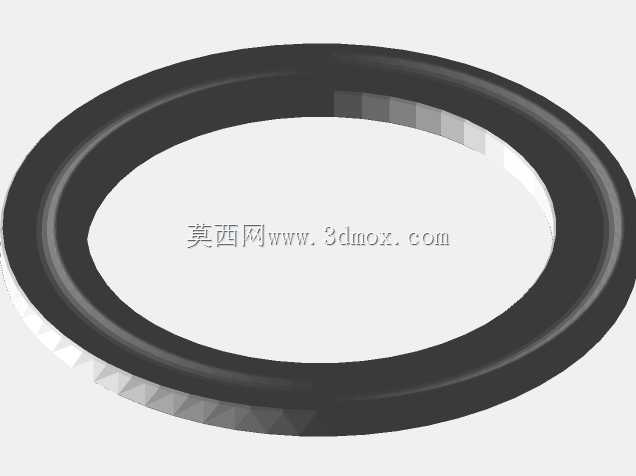

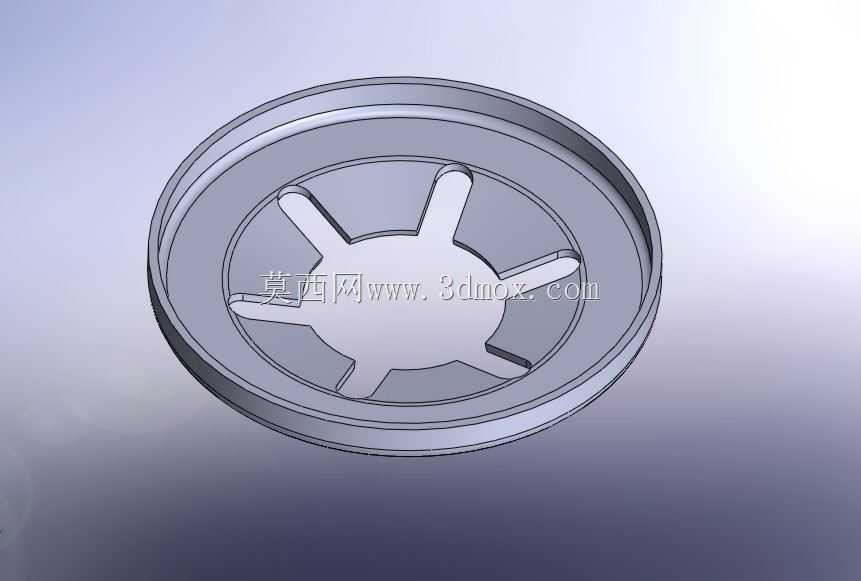

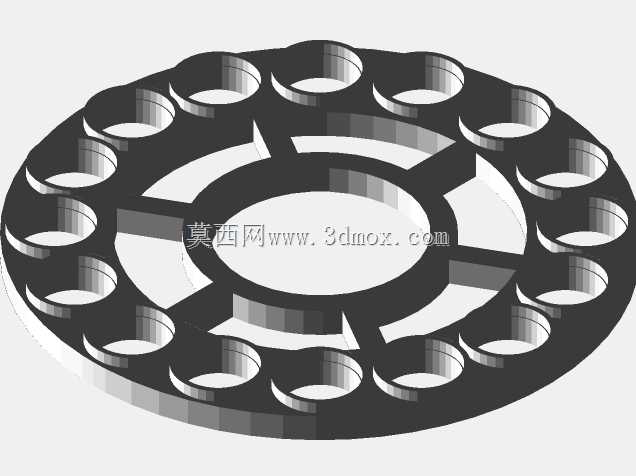

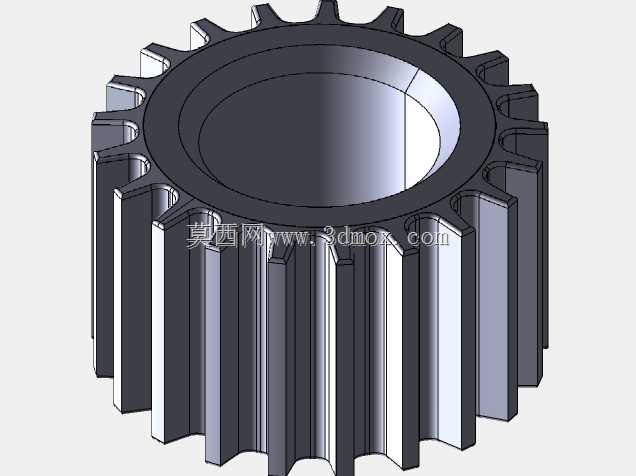

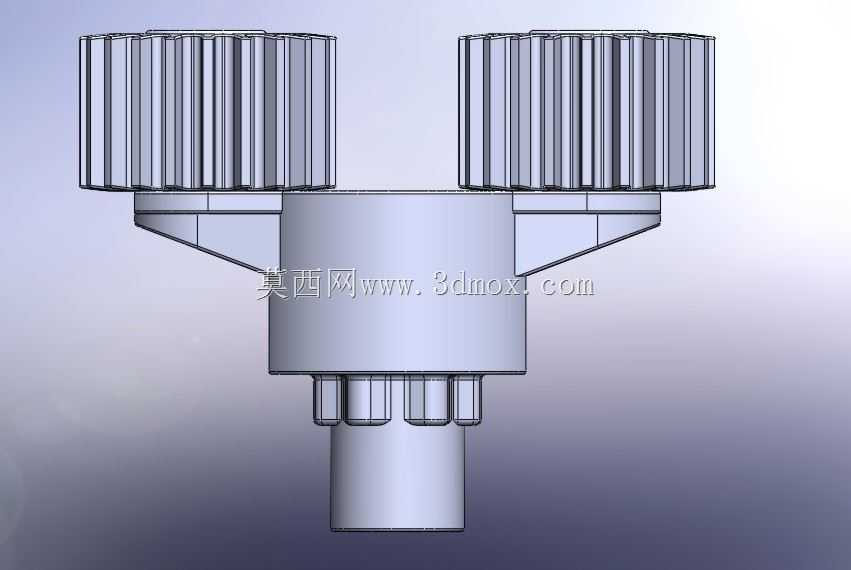

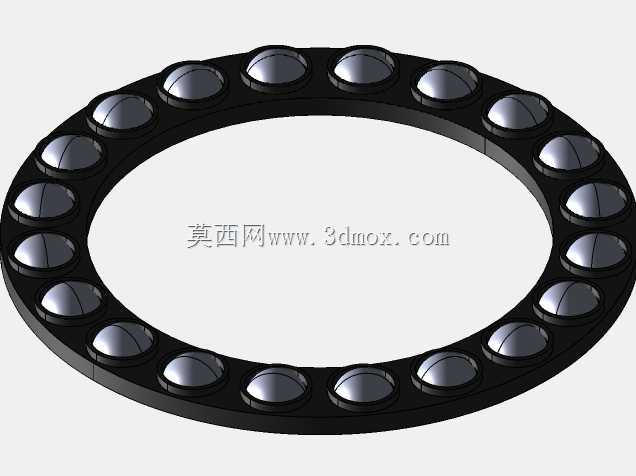

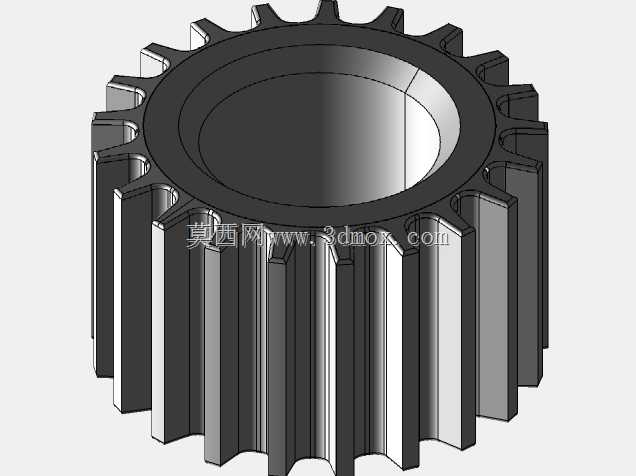

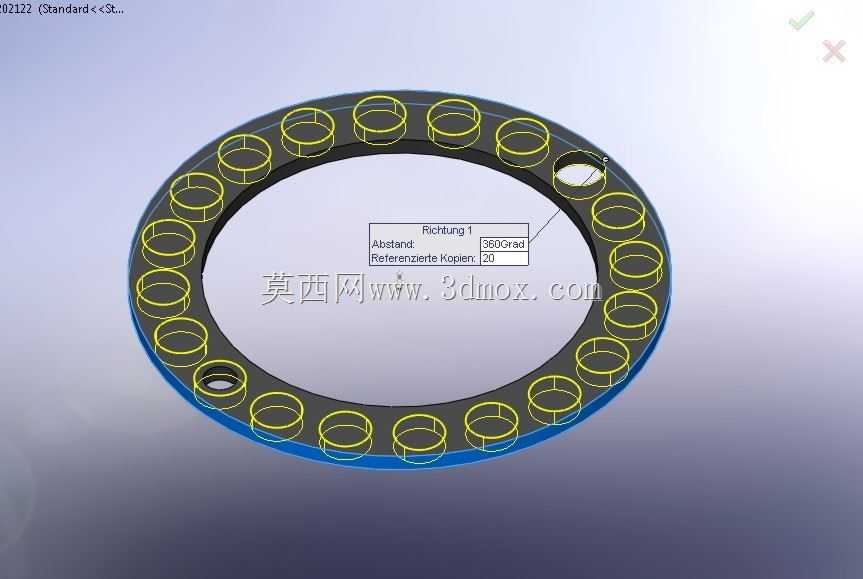

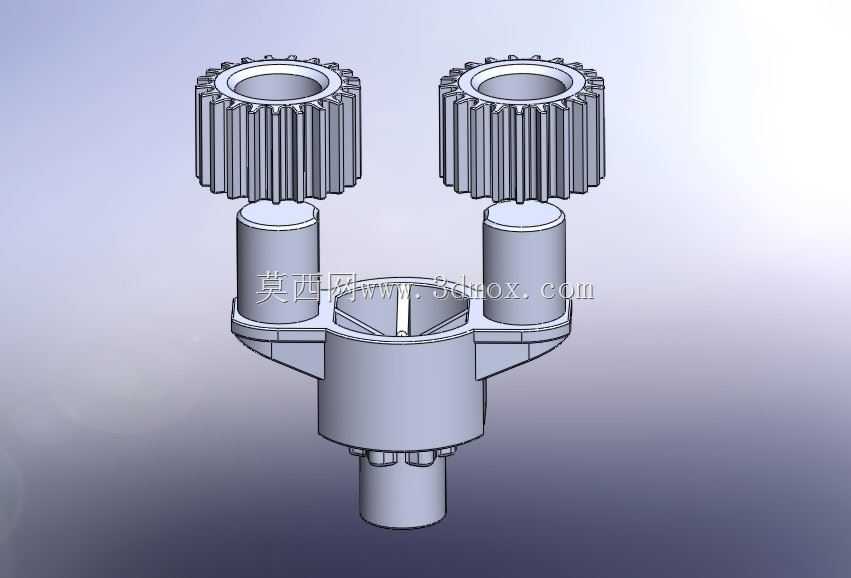

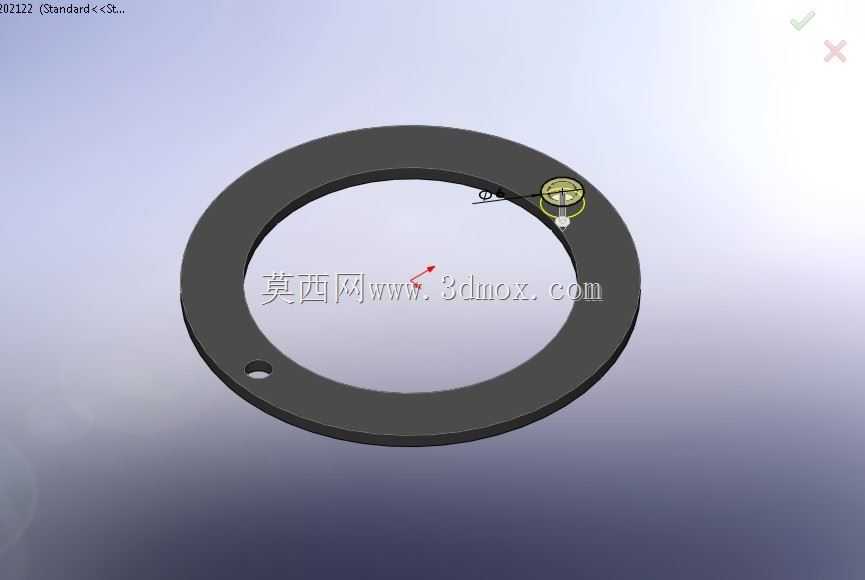

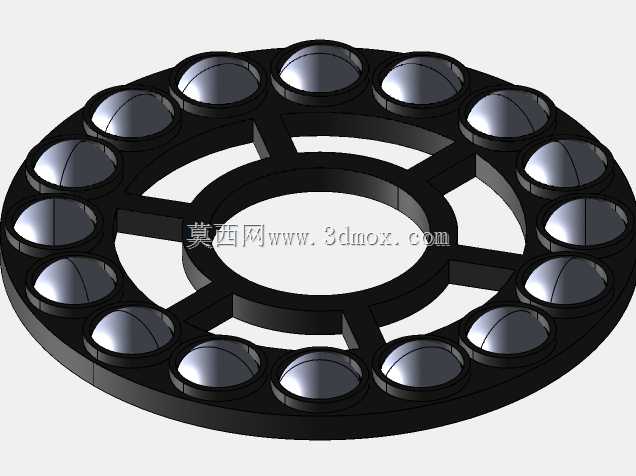

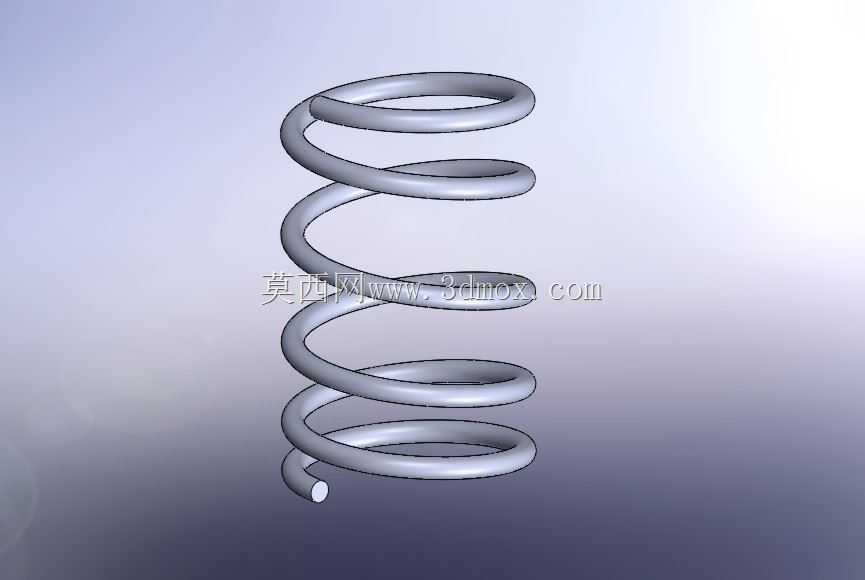

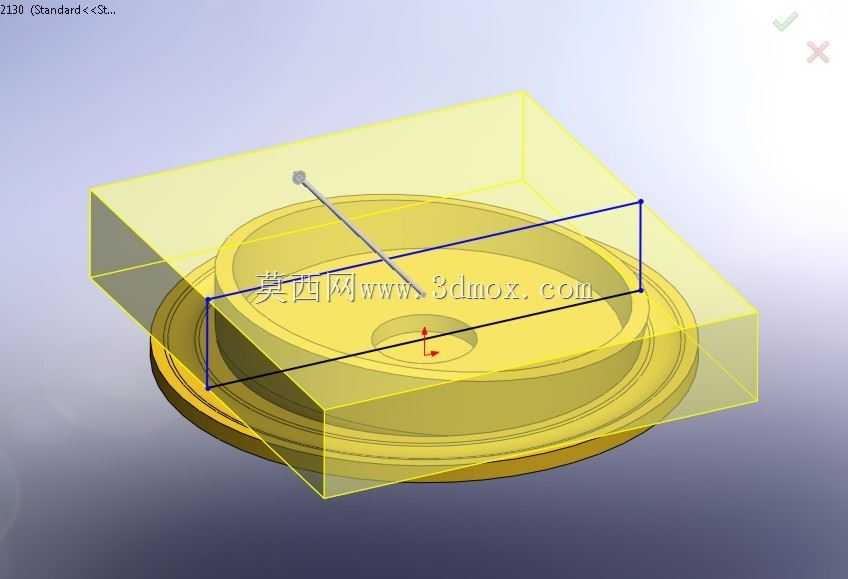

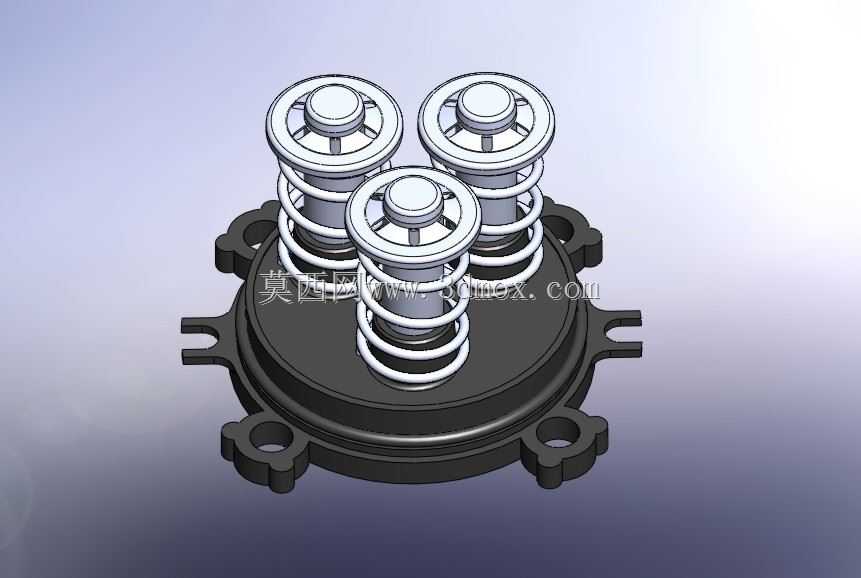

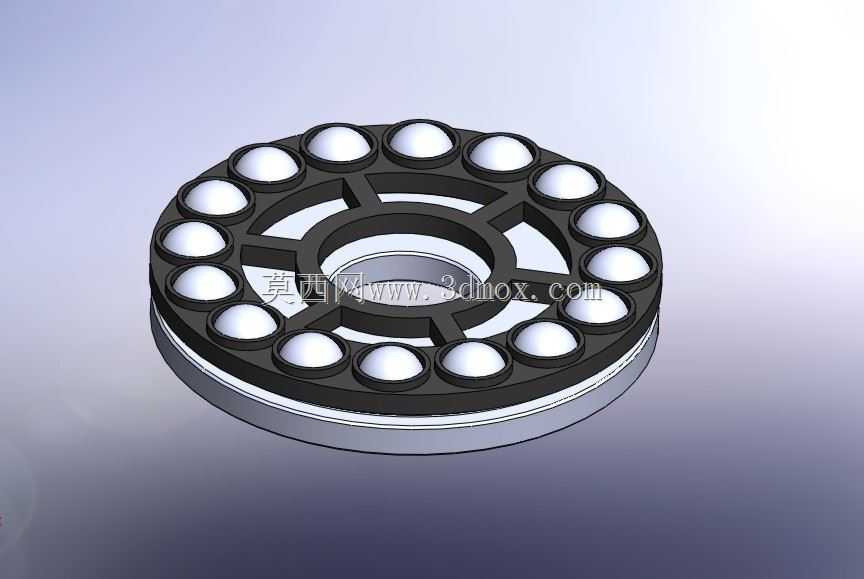

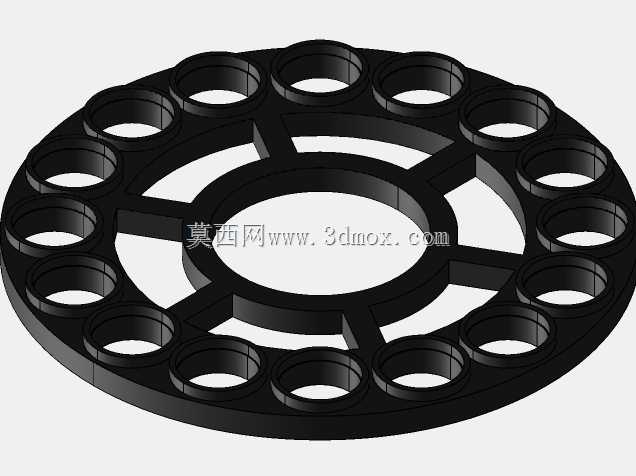

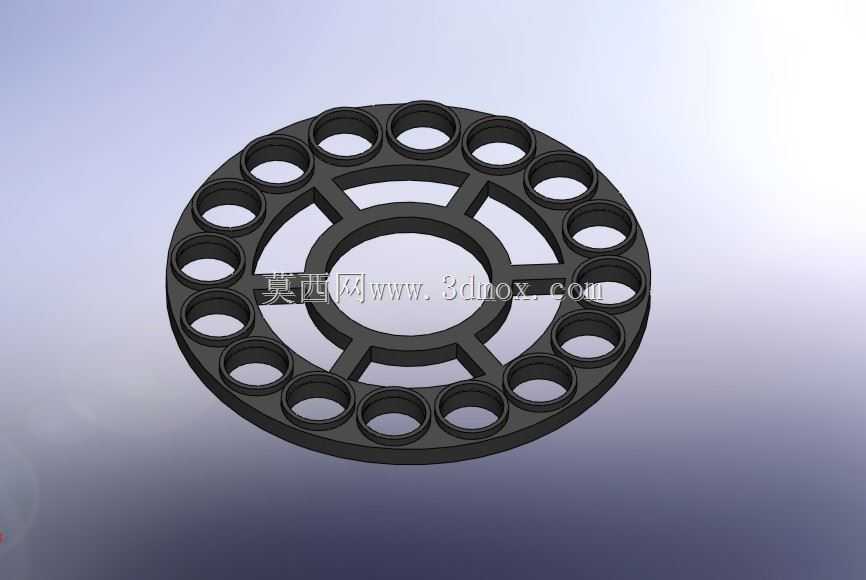

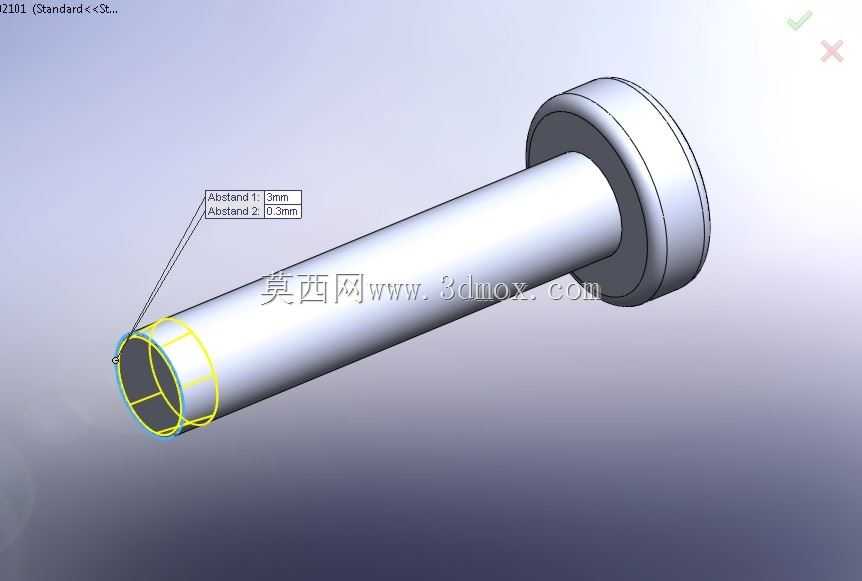

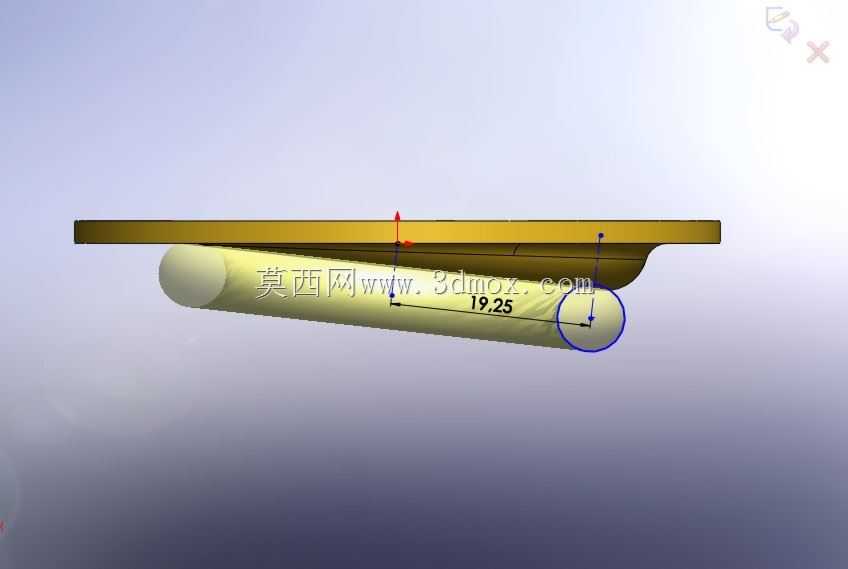

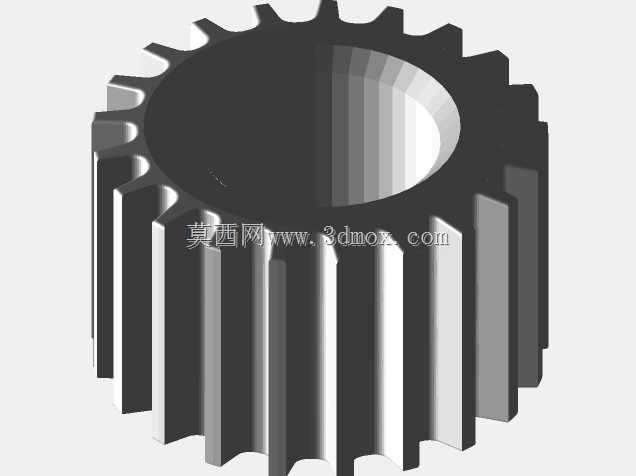

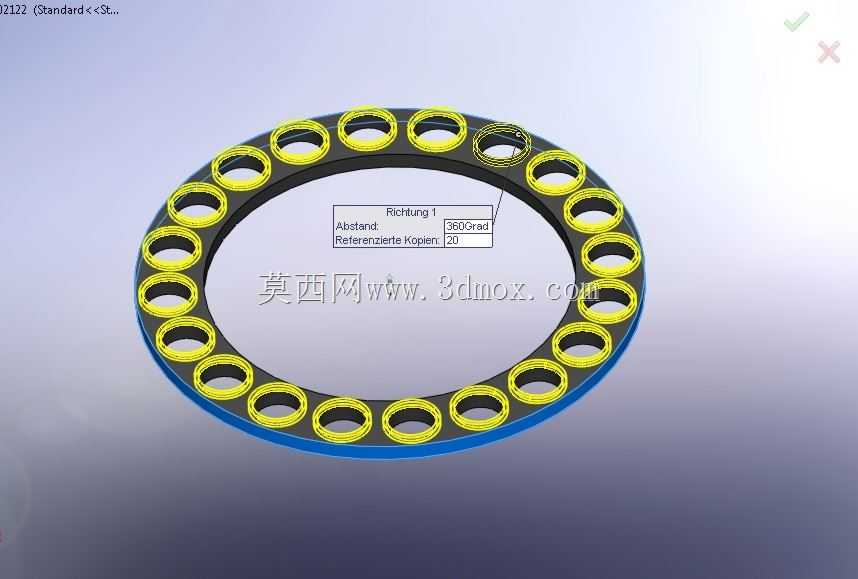

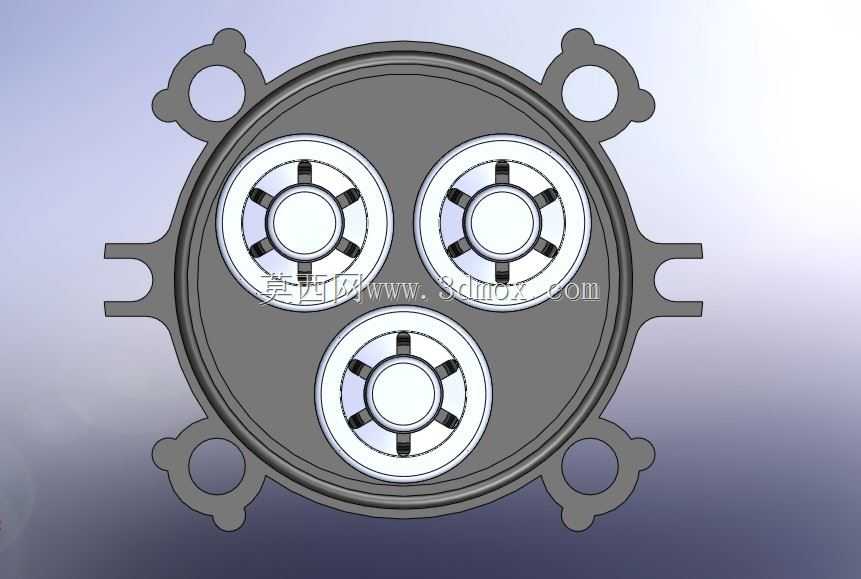

　　这款斜盘式机械脉冲驱动结构，主要面向紧凑型自动化执行单元的动力输出场景，可适配小空间内需要连续脉冲式动力传递的工位，比如小型物料分料机构、精密送料组件、微型流体控制单元的动力端，替代传统带电机的直驱结构，适配空间受限、不便于布置独立驱动电机的集成式设备布局。整个结构没有额外配置驱动电机，也没有电机侧的驱动小齿轮，动力输入可对接外部统一的动力输出轴，通过内部斜盘的旋转动作将连续旋转输入转化为规律的脉冲式输出，可同步控制三个阀门的启闭动作，满足紧凑部件全自动生产、全自动组装的工位动力需求。斜盘的支撑结构采用双滚珠轴承布局，下部小尺寸滚珠轴承承担斜盘的径向定位与基础支撑，上部滚珠轴承配套运转盘面，承担斜盘旋转过程中的轴向载荷与偏转载荷，

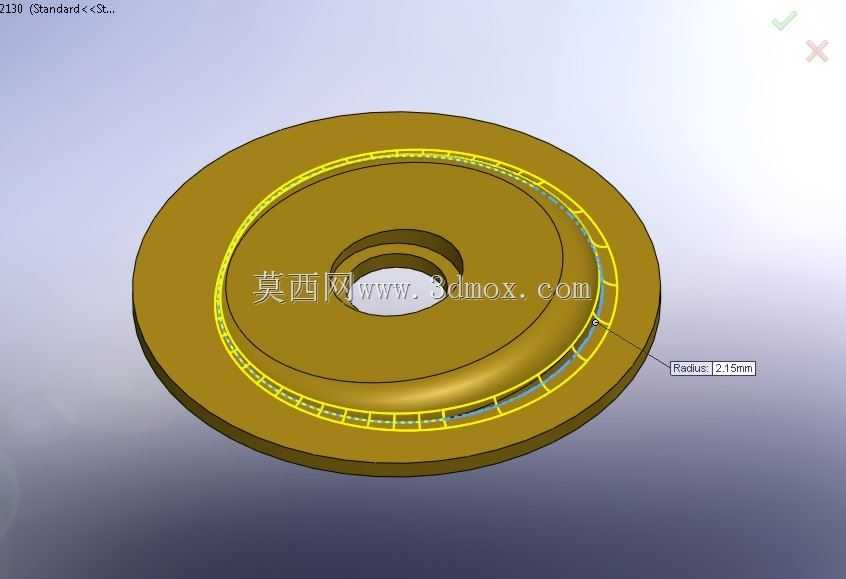

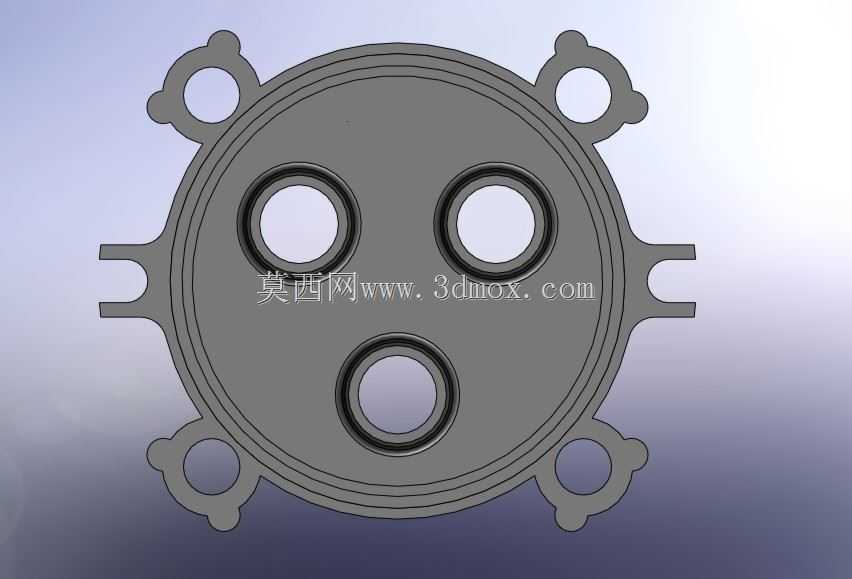

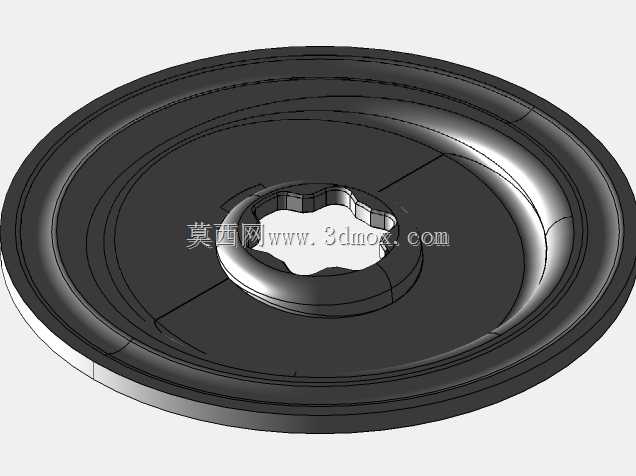

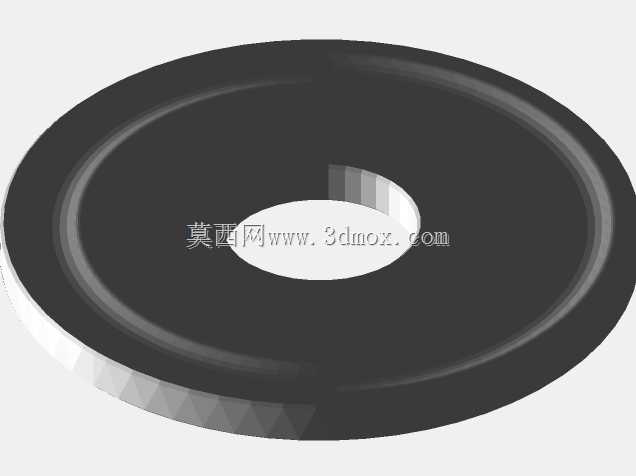

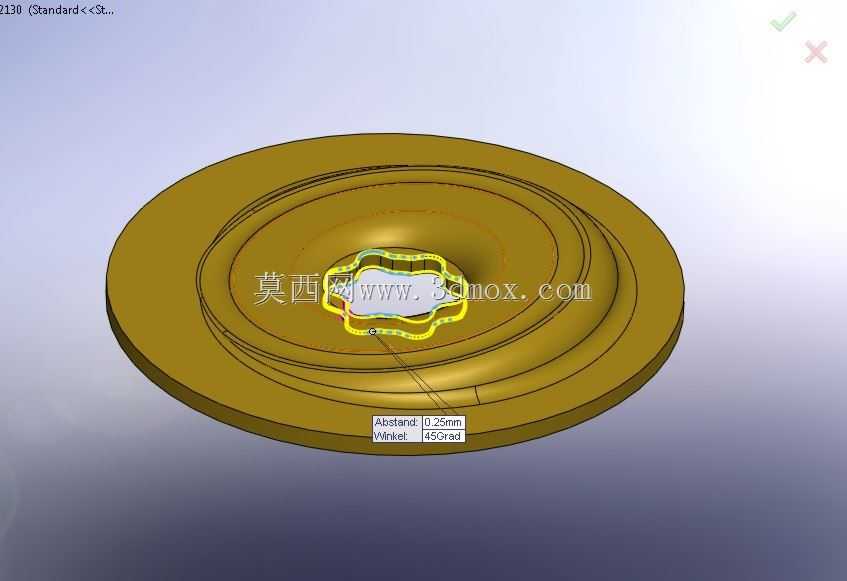

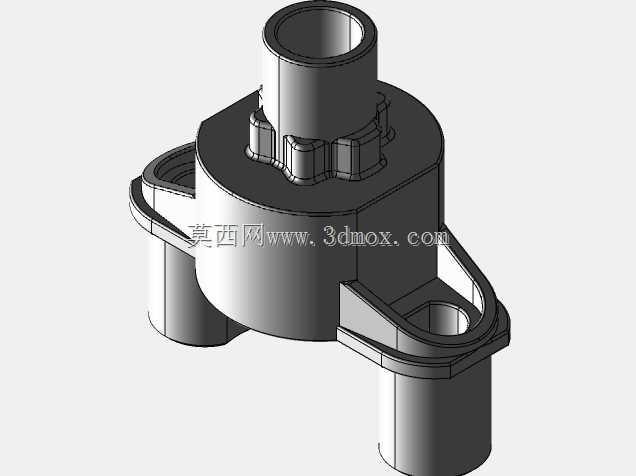

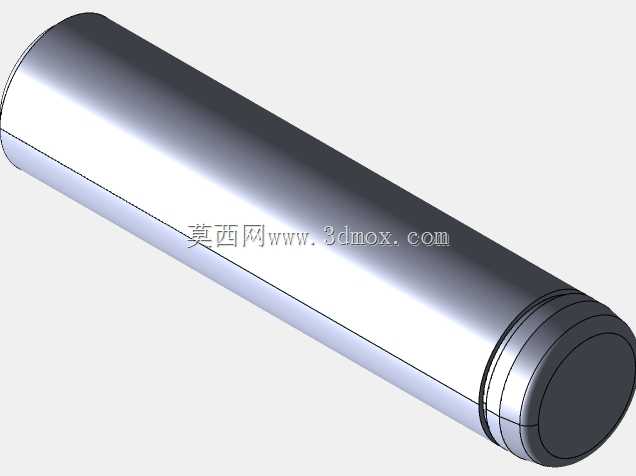

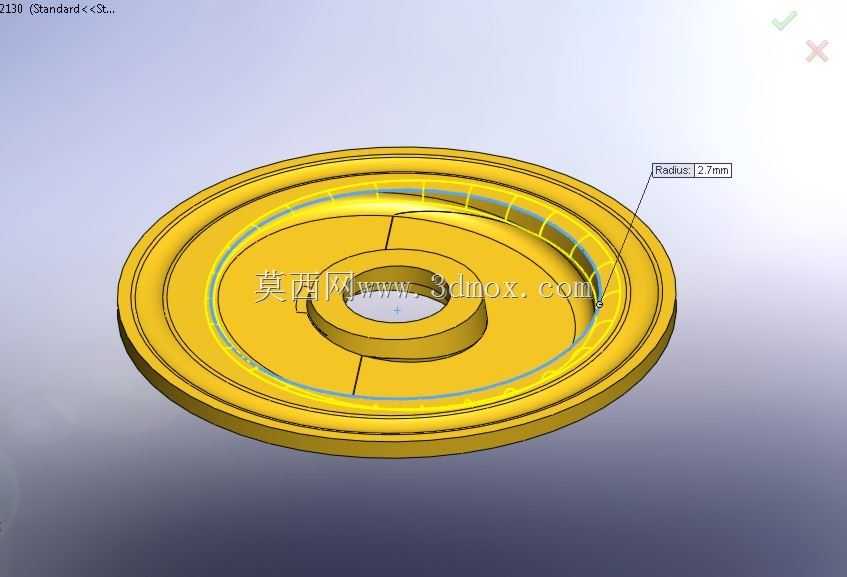

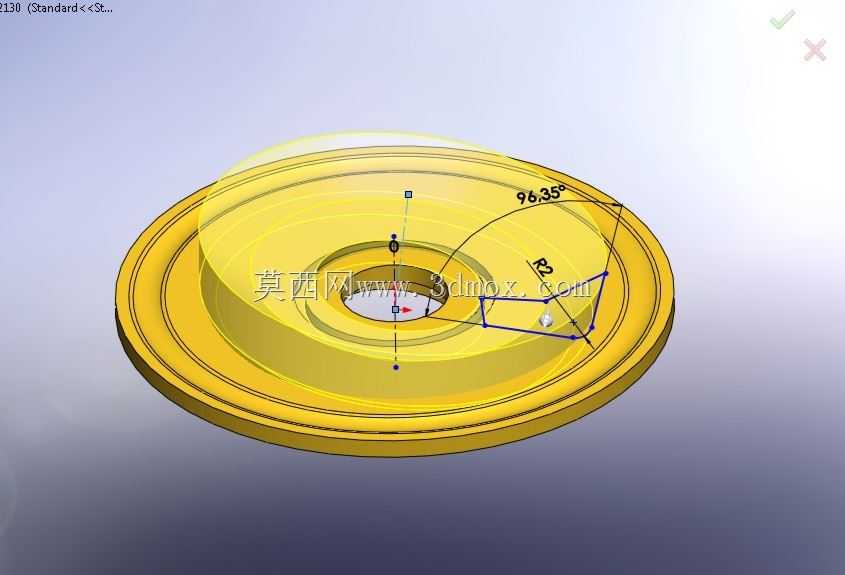

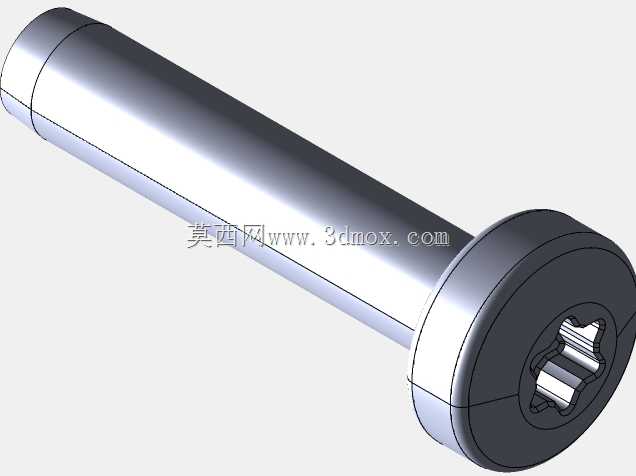

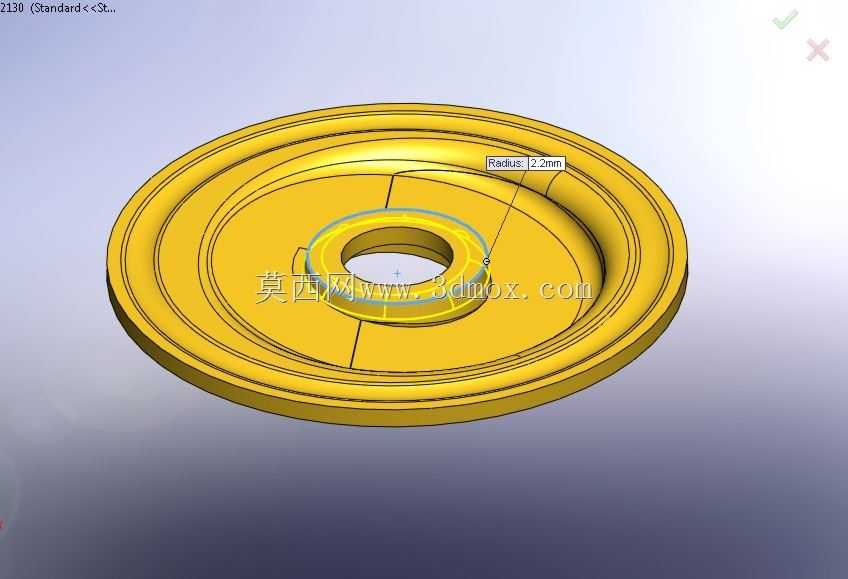

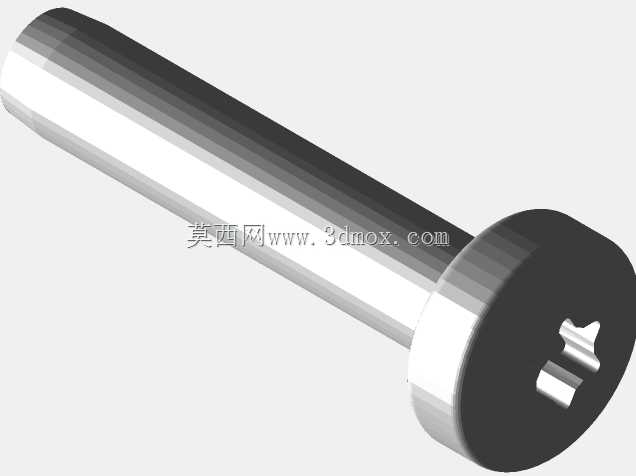

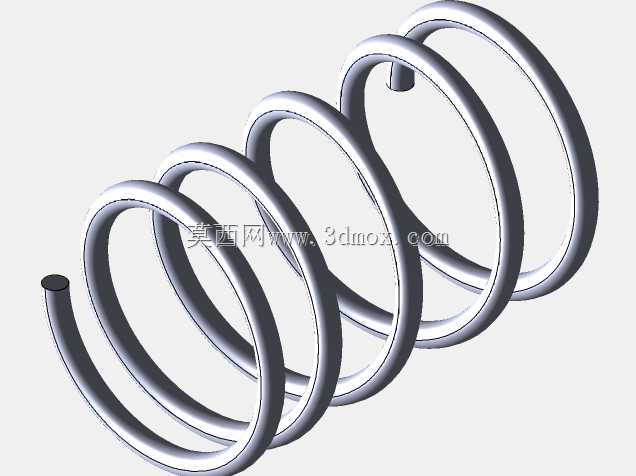

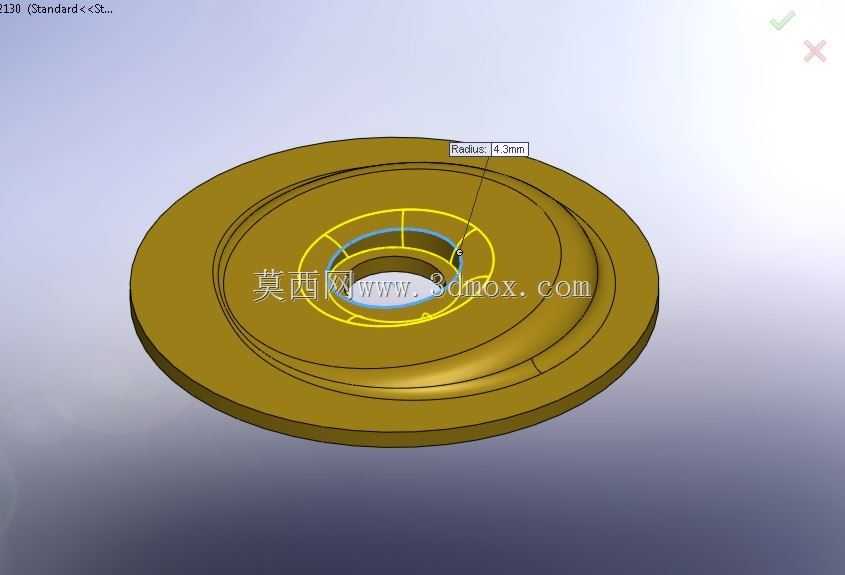

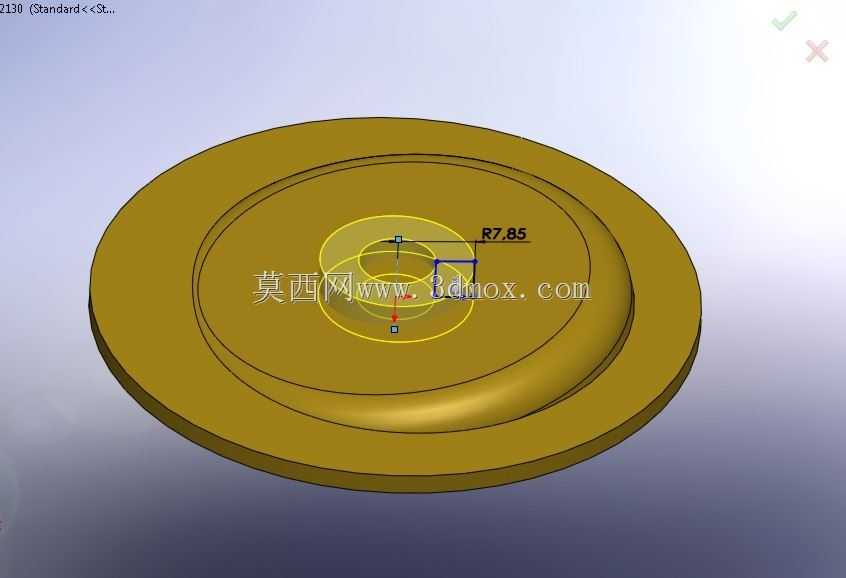

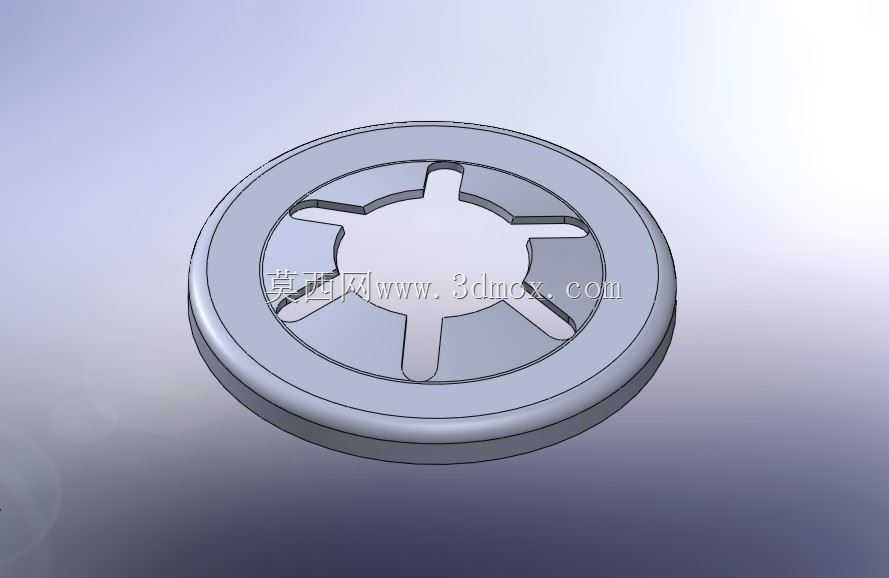

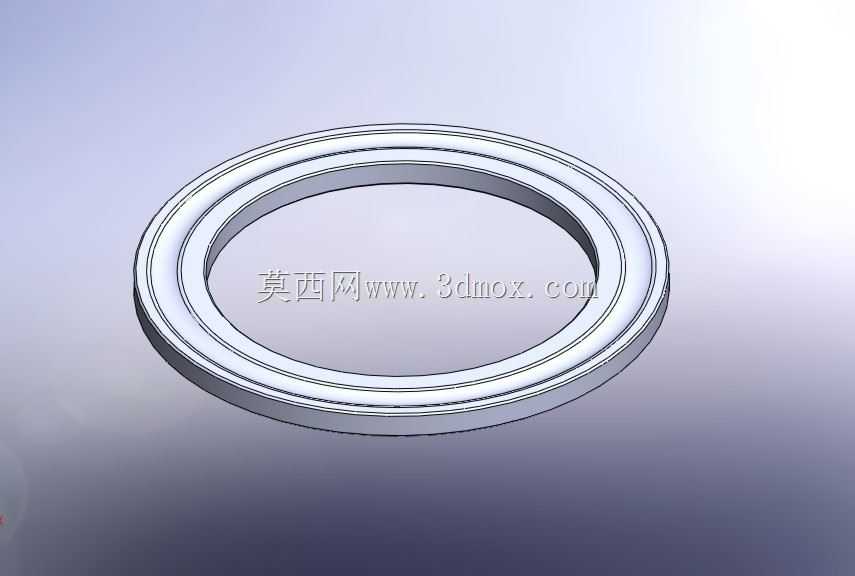

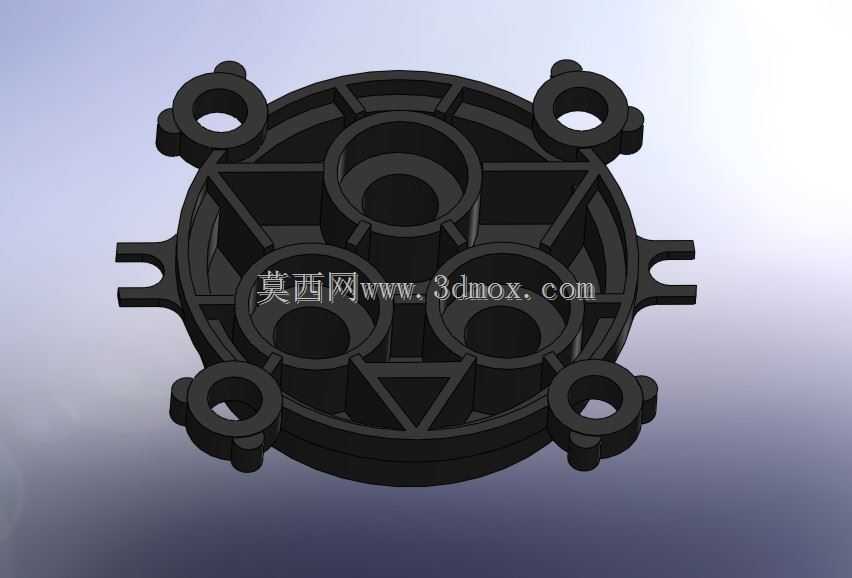

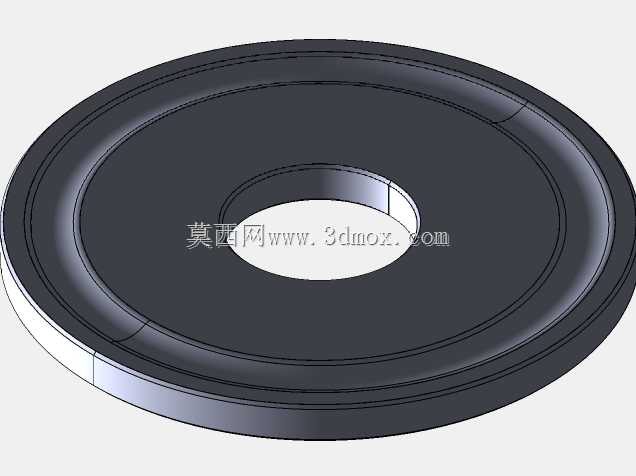

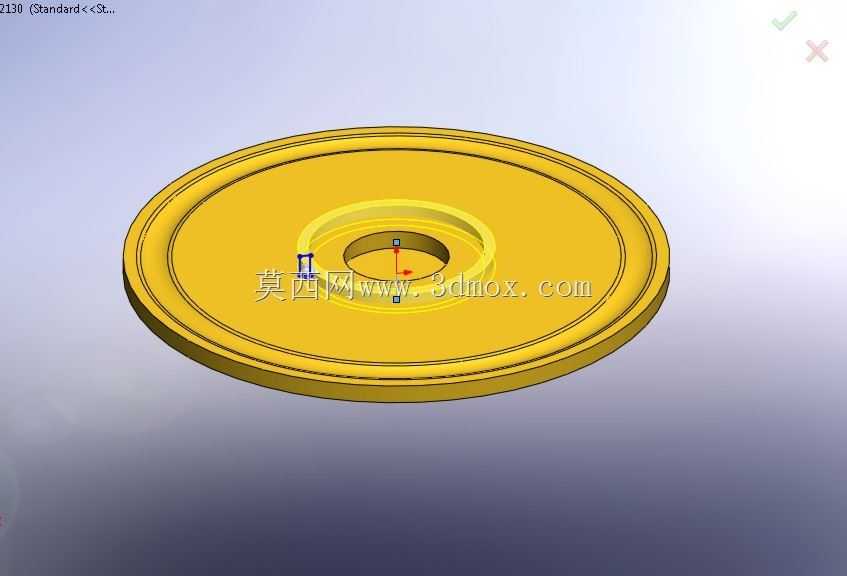

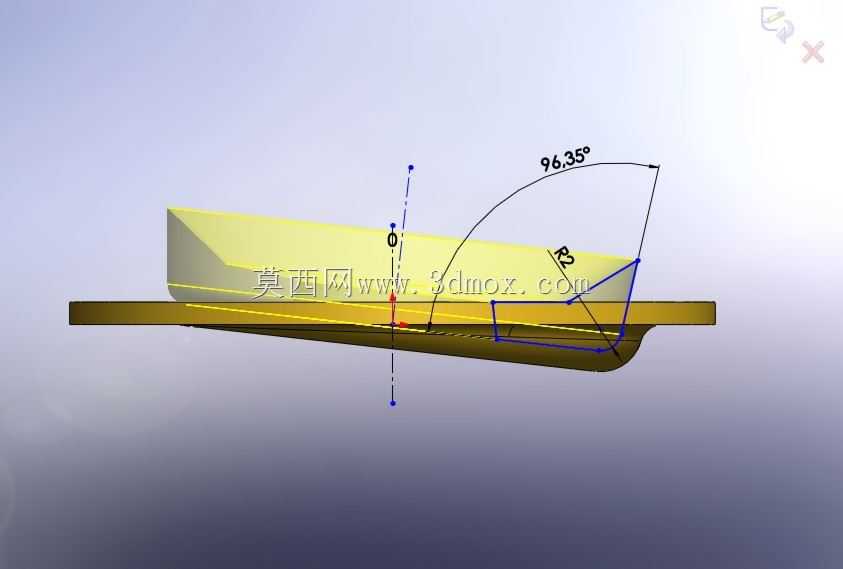

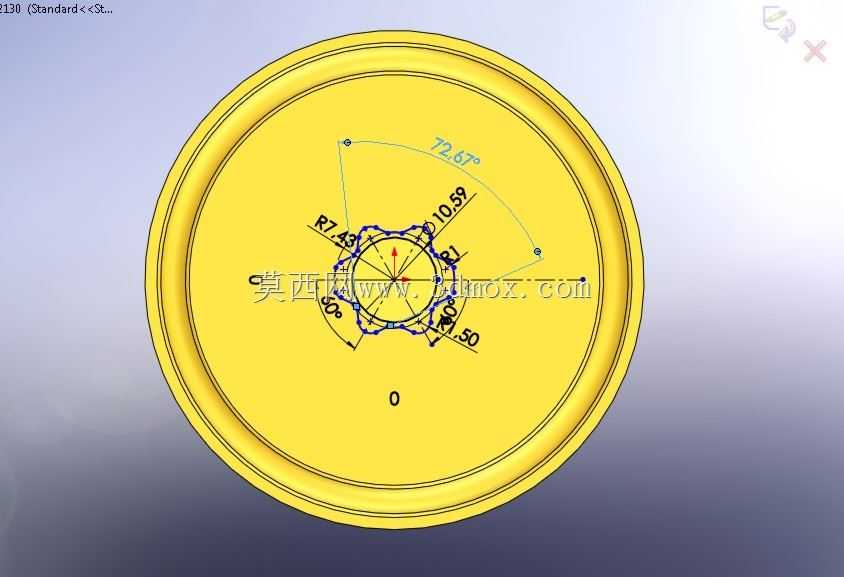

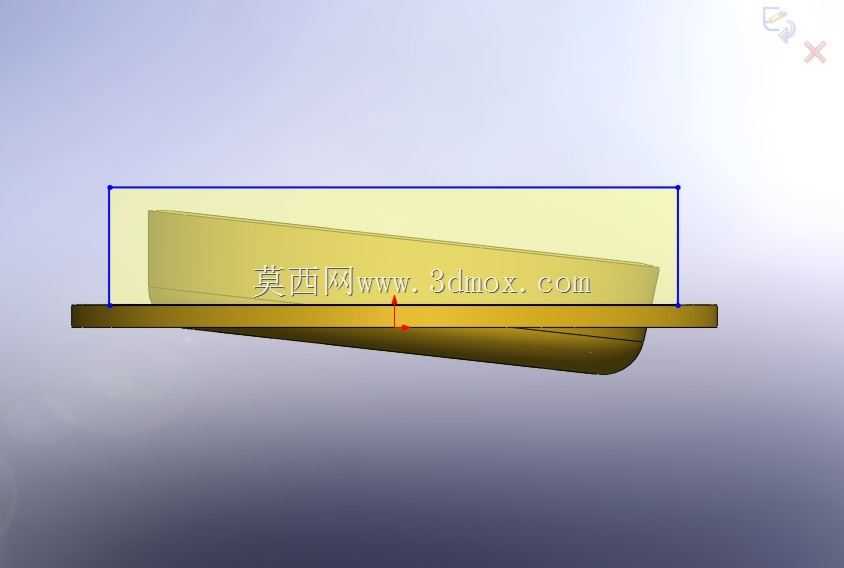

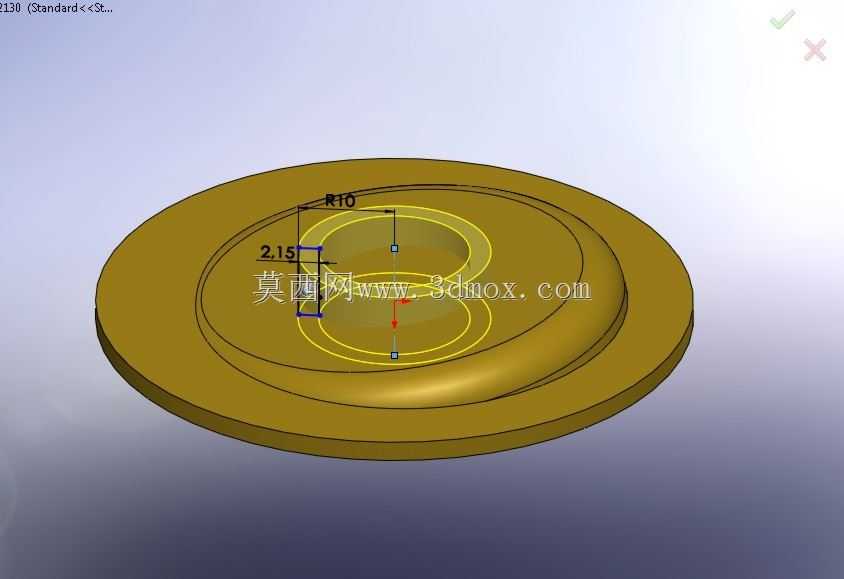

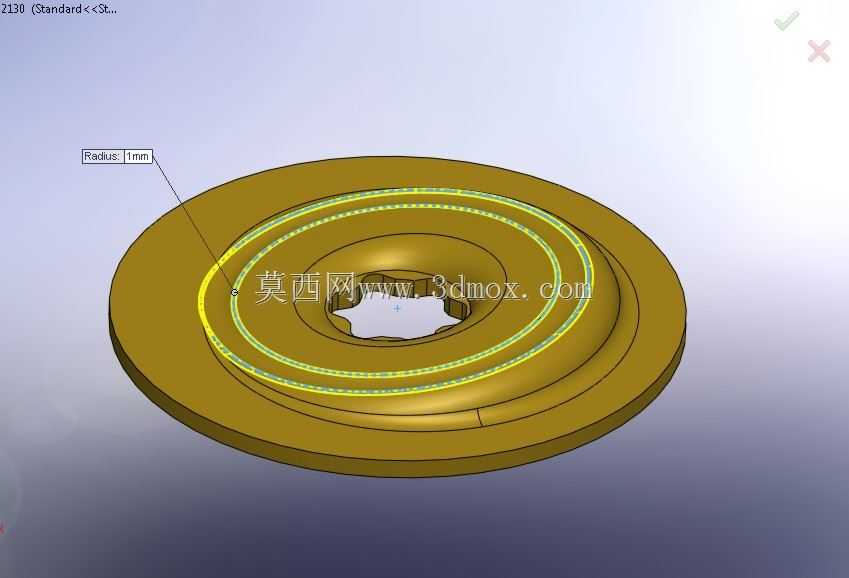

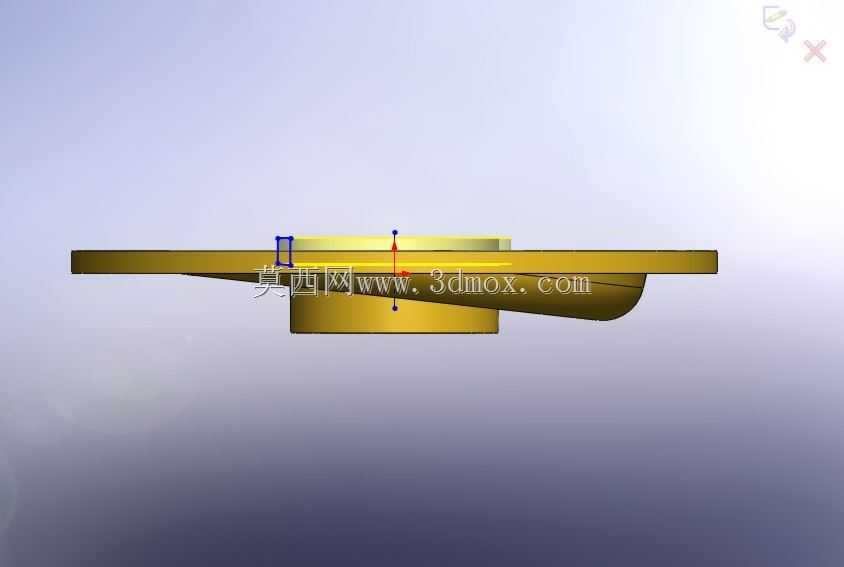

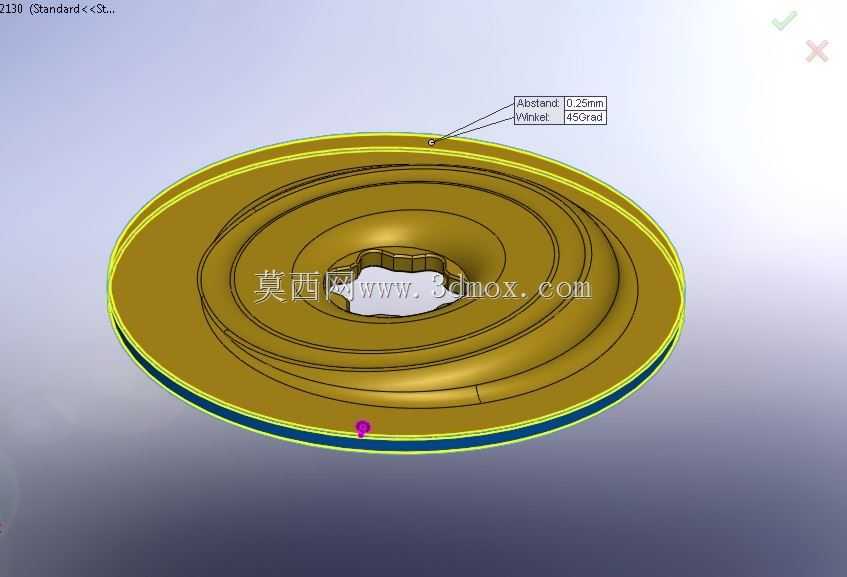

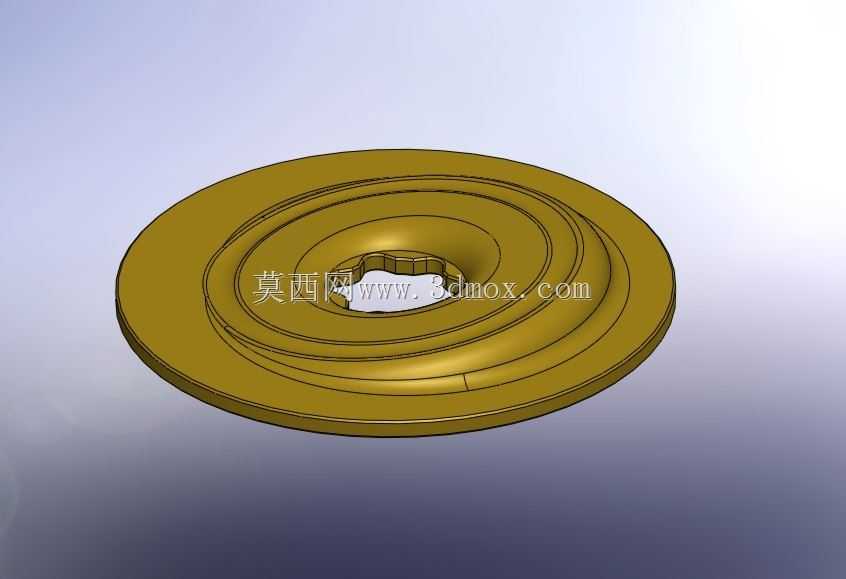

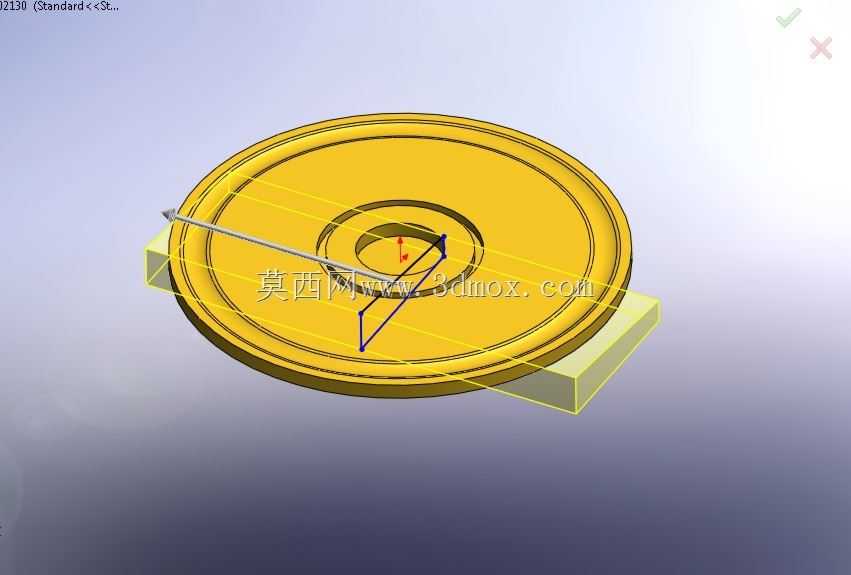

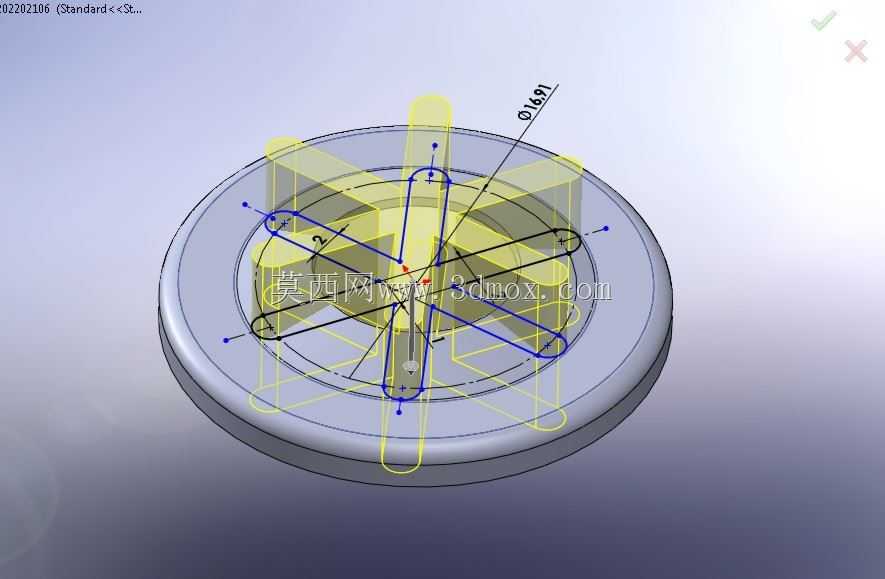

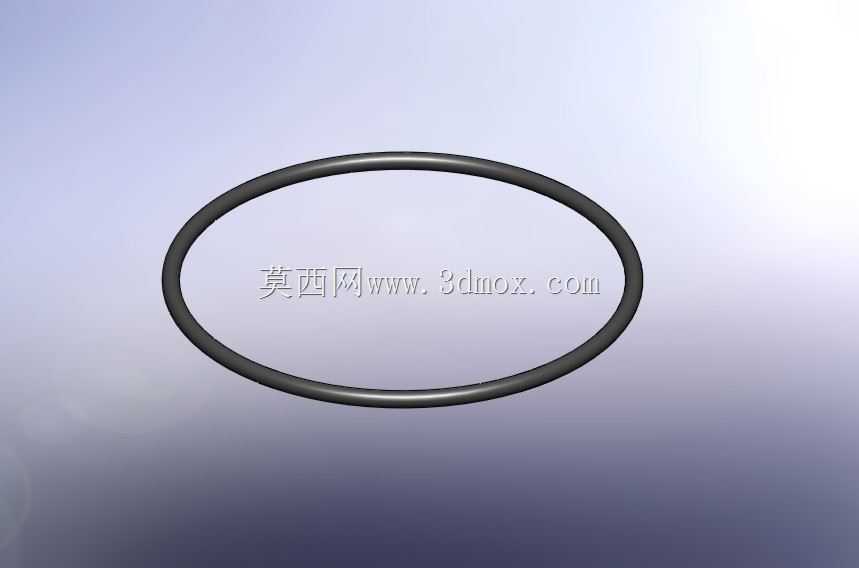

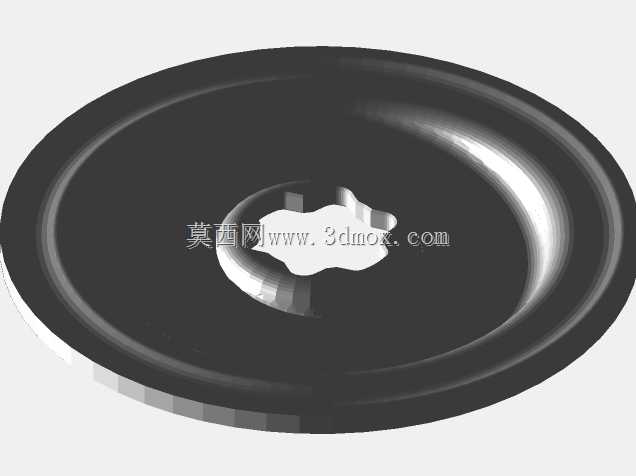

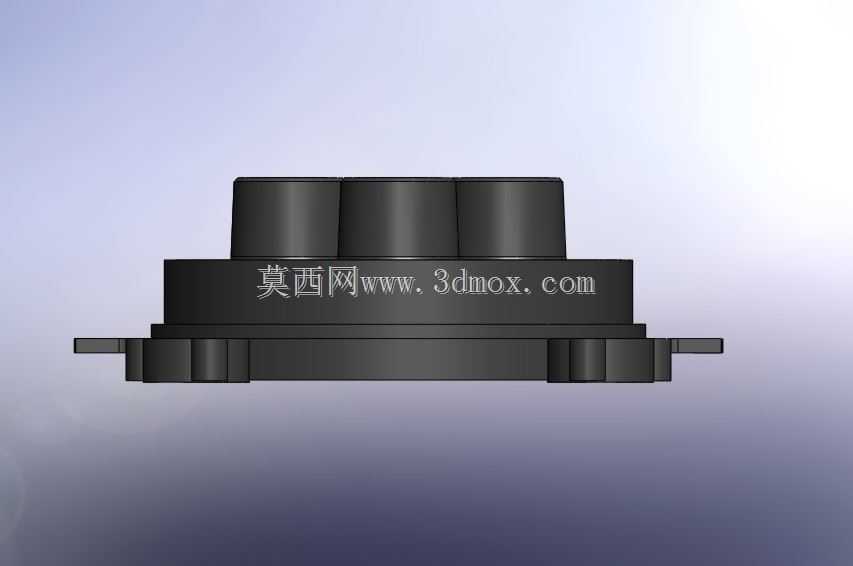

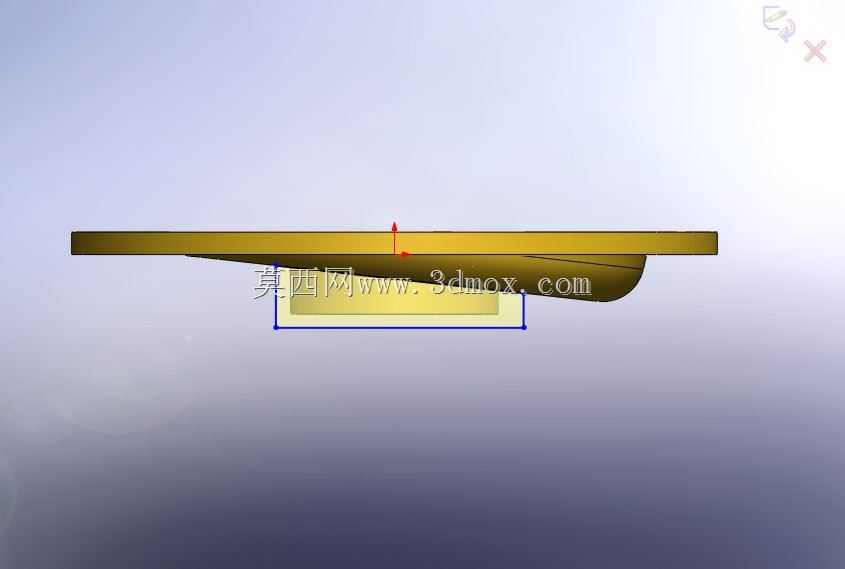

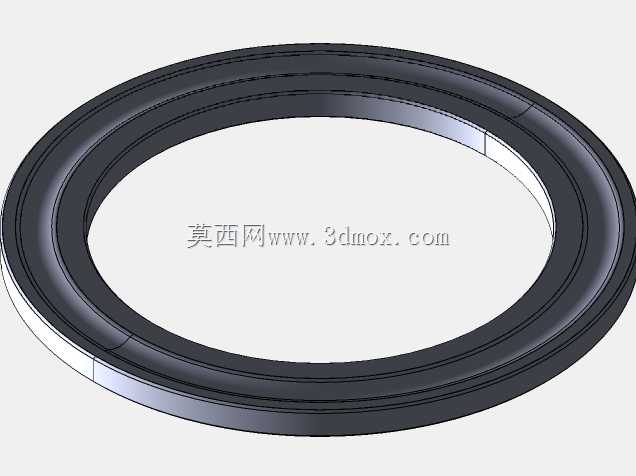

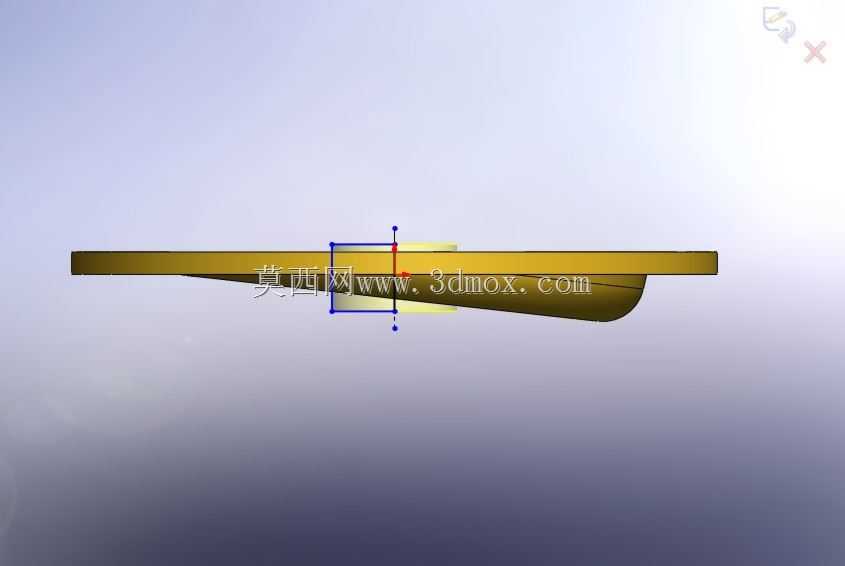

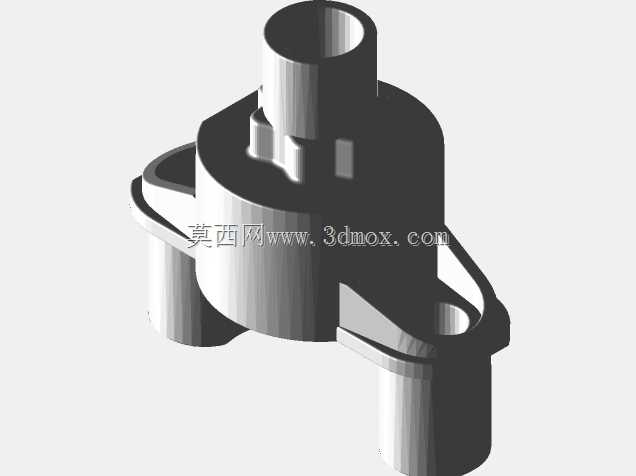

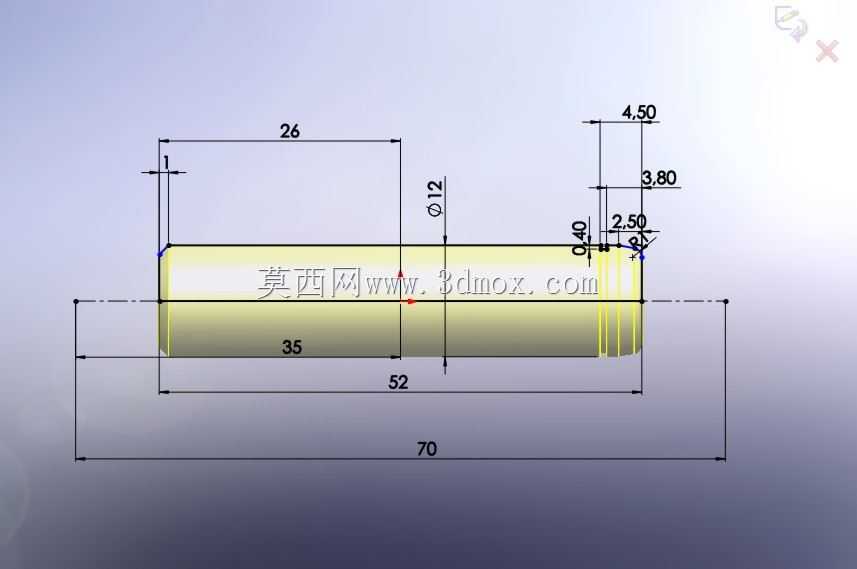

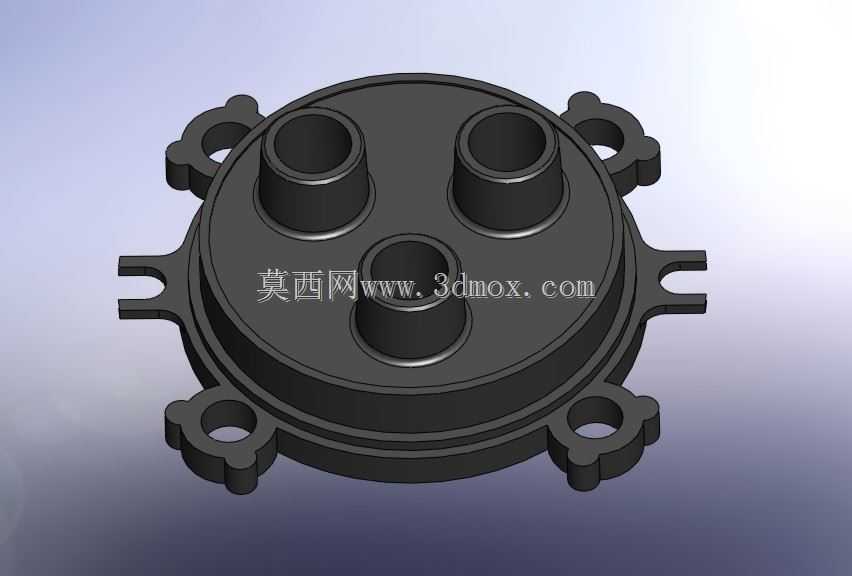

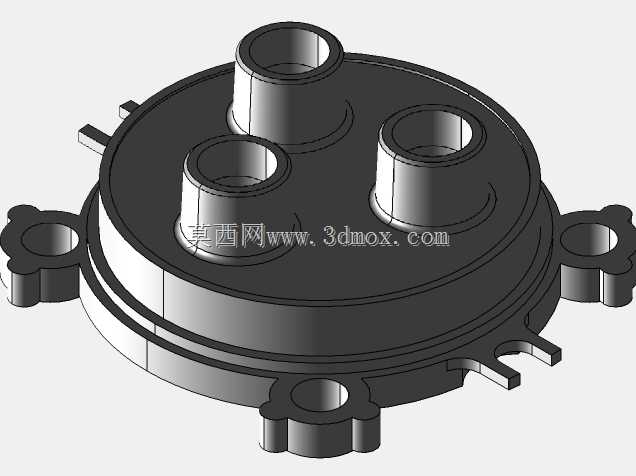

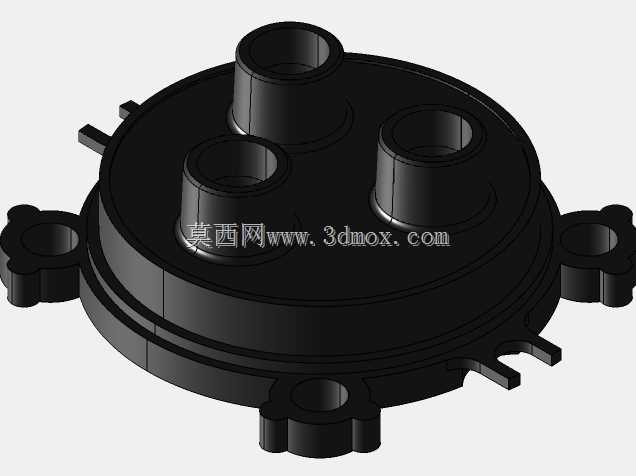

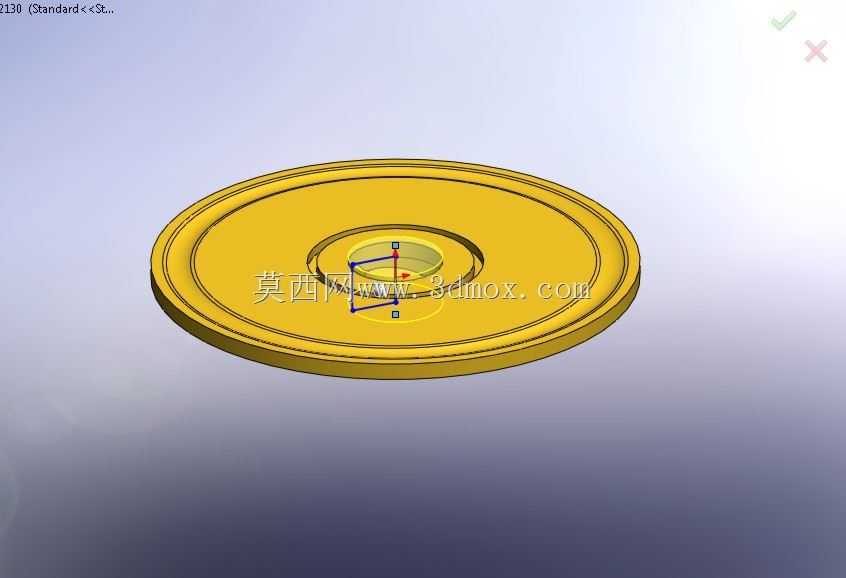

　　斜盘盘面同时设计有适配大小滚珠轴承的运转接触面，保证旋转过程中斜盘的跳动量控制在精密传动允许的公差范围内，避免运转过程中出现卡滞、脉冲输出不均匀的问题。所有传动零件均集成在密封铝制外壳内部，整个腔体内完全充注机油实现油浴润滑，所有运转接触面都能得到持续的润滑油覆盖，降低长期运转的磨损量，外壳结合面采用密封结构设计，避免机油渗漏同时阻挡外部粉尘、切削液进入传动腔，适配车间复杂的生产工况。从安装边界来看，整个驱动单元的轴向尺寸紧凑，输入端采用标准轴径对接结构，输出端的三个动力接口位置均匀分布，可直接对接阀门组件的执行端，不需要额外设计转接结构，安装时只需要固定外壳的安装法兰即可完成定位，不需要额外调整轴承的预紧间隙，

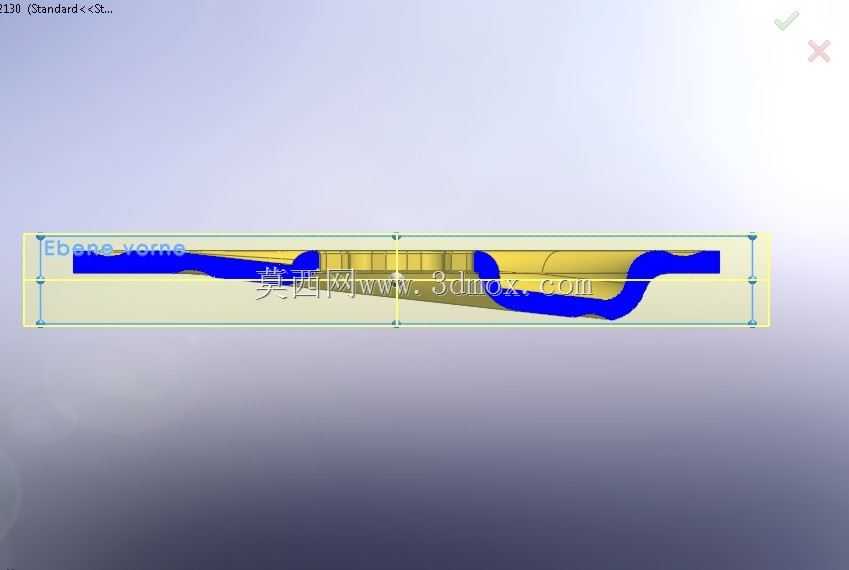

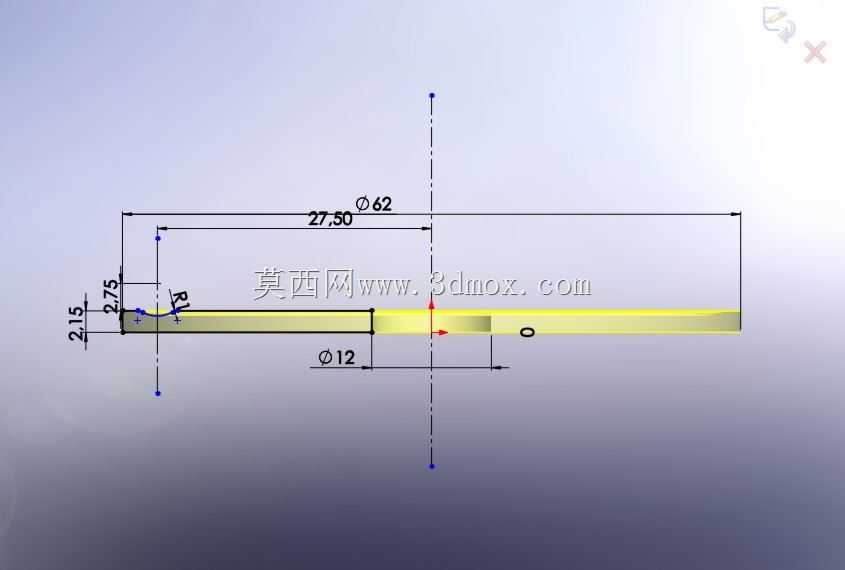

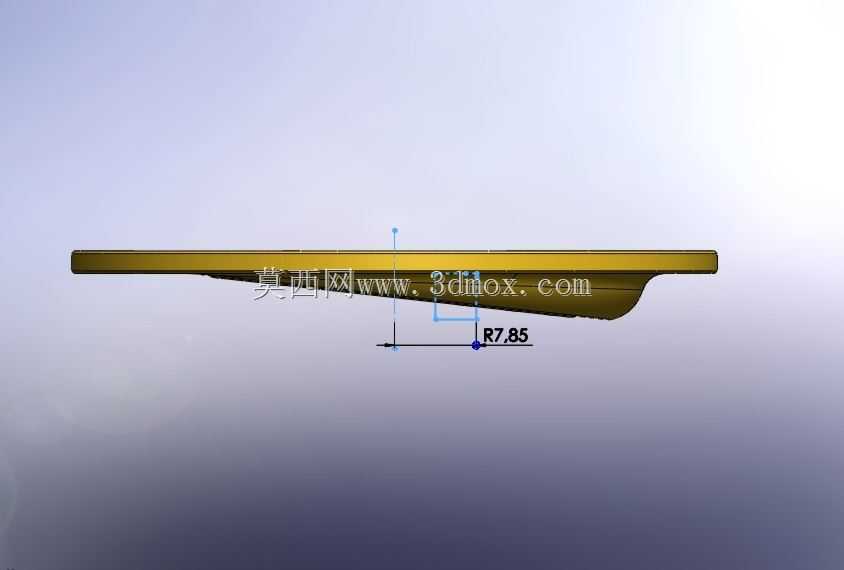

　　出厂前已经完成轴承间隙的调整与密封测试。设计过程中重点优化了斜盘的型线参数，保证脉冲输出的动作曲线平滑，减少阀门启闭过程中的冲击载荷，同时对轴承的选型进行了载荷校核，保证在额定输出扭矩下轴承的使用寿命满足长期连续运转的要求，铝制外壳的壁厚经过优化，在保证结构刚性的前提下尽可能降低整体重量，适配移动工位、轻量化设备的安装需求。
