细长型玻璃利口酒包装瓶结构设计

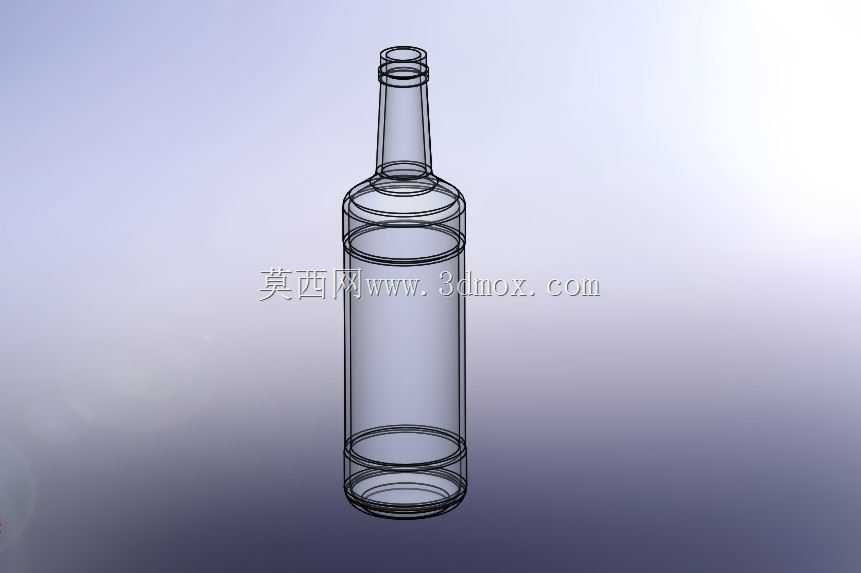

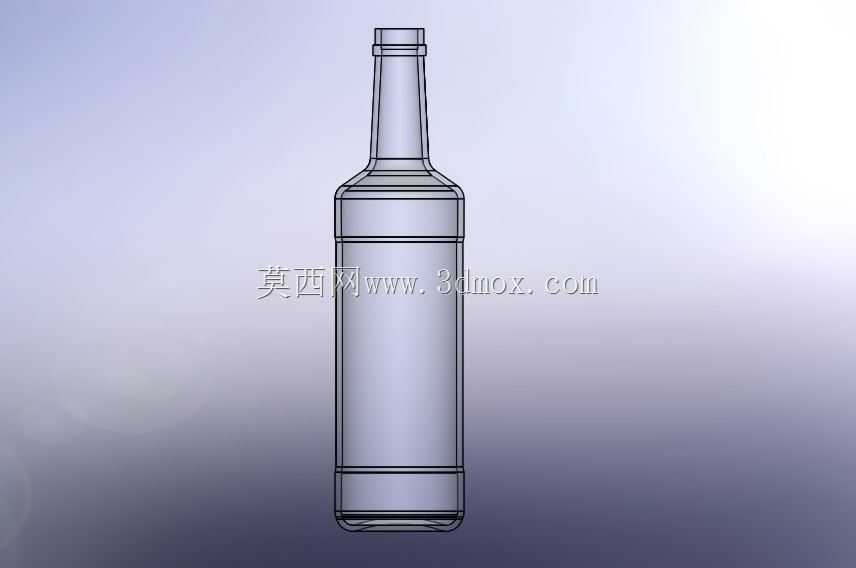

　　这款利口酒瓶的三维结构设计，核心围绕酒水灌装生产线的适配需求展开，在做结构拆解时首先要考虑的是整瓶的外形轮廓与现有灌装、旋盖、贴标工位的兼容性。瓶身整体采用细长圆柱构型，底部做了内凹的加厚圈边，一方面是保证玻璃吹制成型后的结构强度，避免堆叠运输过程中底部受冲击开裂，另一方面这个内凹结构刚好能匹配灌装线的定位卡槽，上料时可以快速卡入工位定位，不需要额外调整治具。瓶肩位置做了平缓的圆弧过渡，没有尖锐的折角，这个设计细节是为了适配不干胶贴标工序，标签从瓶身向上包覆到瓶肩位置时不会因为折角出现翘边、气泡的问题，同时圆弧过渡也能减少玻璃成型时的应力集中，降低冷爆的不良率。瓶口采用标准的螺纹封口结构，螺纹的牙距、

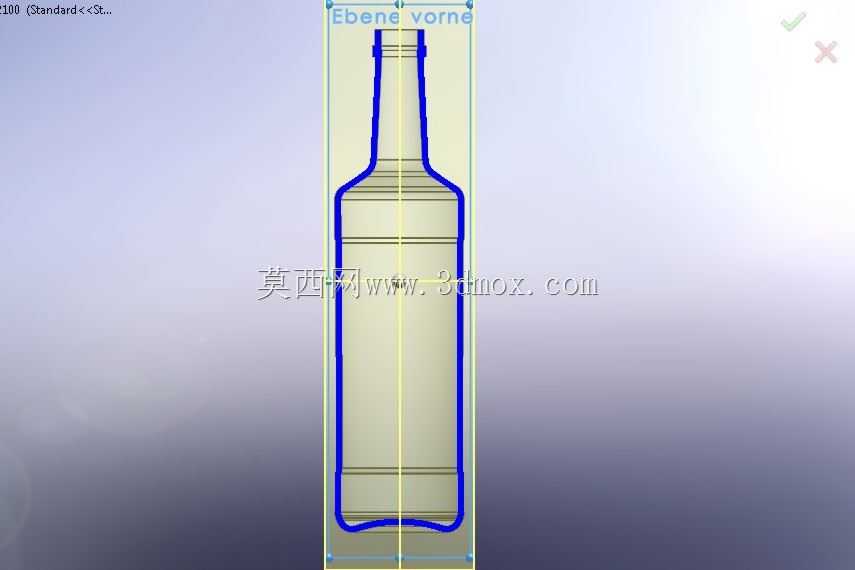

　　牙高都参照通用烈性酒瓶盖的尺寸规范做的匹配，不需要开定制的旋盖模，现有产线的旋盖头可以直接通用，能降低包装线的改造成本。瓶口下方做了两道凸起的加强环，一方面是旋盖时给瓶盖提供限位，避免旋盖过深破坏瓶口密封，另一方面这两道环也可以作为防盗环的卡扣位，瓶盖封装后防盗环刚好卡在环下，开启时断裂的反馈清晰。瓶身的直筒段做了等直径设计，整段的圆柱度公差控制在0.2mm以内，这个精度要求是为了适配贴标机的滚轴输送，滚轴带动瓶身旋转贴标时不会因为直径偏差出现标签歪斜、褶皱的问题。做壁厚设计的时候，瓶身主体壁厚均匀控制在3mm，瓶底、瓶口这些受力位置加厚到5mm，既保证了整体的结构强度，又不会因为壁厚差过大导致玻璃吹制时出现厚薄不均、

　　透光度不一致的问题。从安装边界来看，整瓶的最大外径控制在72mm，总高度285mm，刚好适配常规的烈性酒周转箱格位，单格尺寸75mm见方，装箱时间隙均匀，不会出现卡瓶、晃荡碰撞的问题。另外瓶身的直筒段预留了足够的标签粘贴区域，从瓶肩下方15mm位置到瓶底上方30mm位置都是平整的圆柱面，足够容纳正标、背标以及必要的产品信息印刷，不需要额外做异形的标签模切。在做结构验证的时候，还要考虑堆码载荷，整瓶装满酒液后的总重量约1.2kg，堆码五层时底部瓶身承受的轴向载荷通过瓶底的加厚圈边均匀传递，不会出现瓶身凹陷变形的问题。瓶口的密封面做了0.1mm的平面度要求，配合瓶盖内的密封垫，可以保证长期存储时不会出现漏液、酒液挥发的问题，适配利口酒长期陈放的存储需求。
