农用液压自卸双轴牵引拖车结构

　　这款农用牵引拖车主要面向中小型农牧场的散料转运场景设计，可匹配常规农用拖拉机牵引作业，适配田间非铺装路面、农场内部硬化路等多种通行环境，主要用于散装饲料、谷物、厩肥、小型农具及农副产物的短距离转运，也可在乡村基建场景中转运砂石、土方等散状物料。

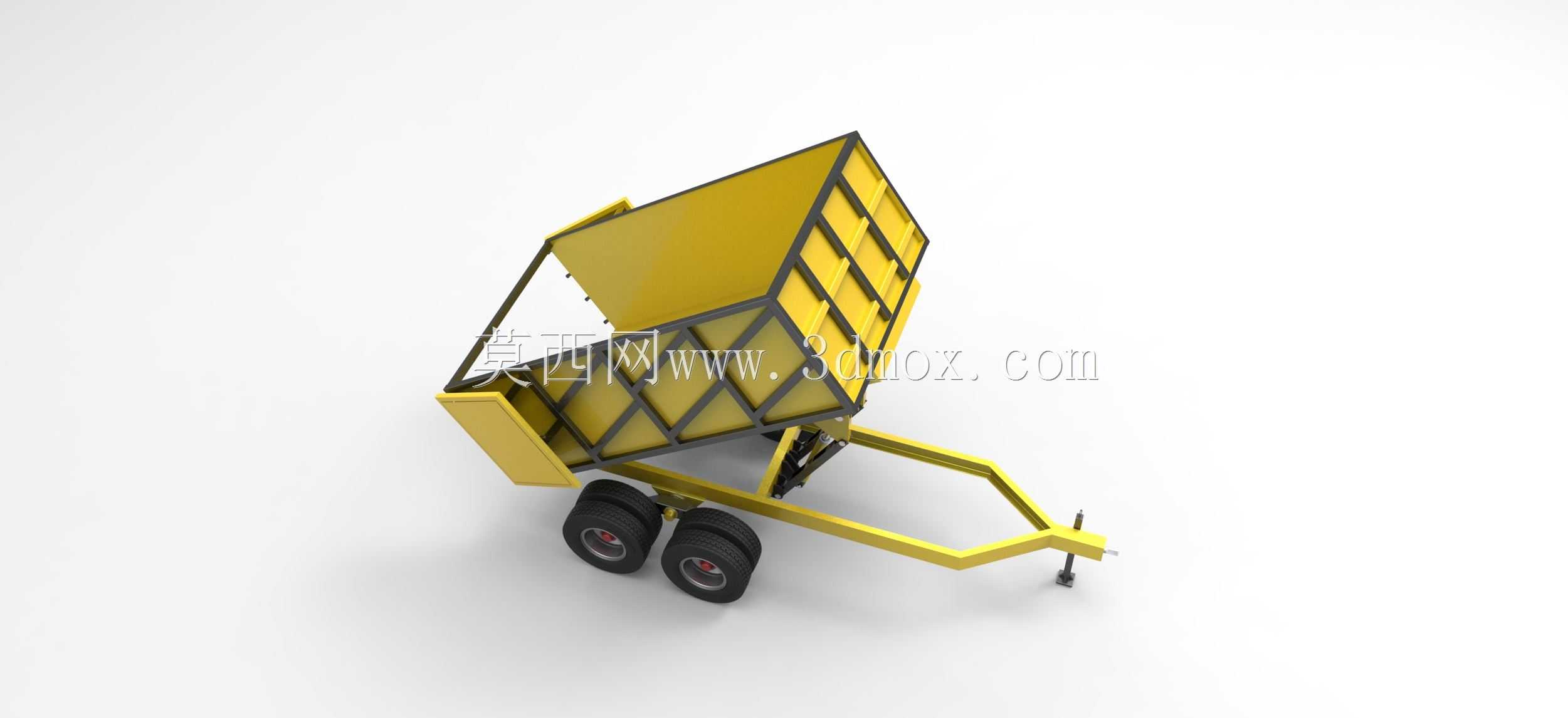

　　结构设计上采用双轴四轮布局，单轴双胎配置，搭配10.R20规格农用轮胎，轮端选用322015-32217型圆锥滚子轴承，可承受田间作业时的交变冲击载荷，降低非铺装路面行驶时的轮轴应力集中风险。牵引架采用变截面矩形钢梁焊接结构，牵引端设置标准牵引销与缓冲连接结构，可适配多数农用拖拉机的后牵引挂点，牵引架与车架主体采用加强筋满焊连接，避免重载牵引时出现焊缝开裂问题。

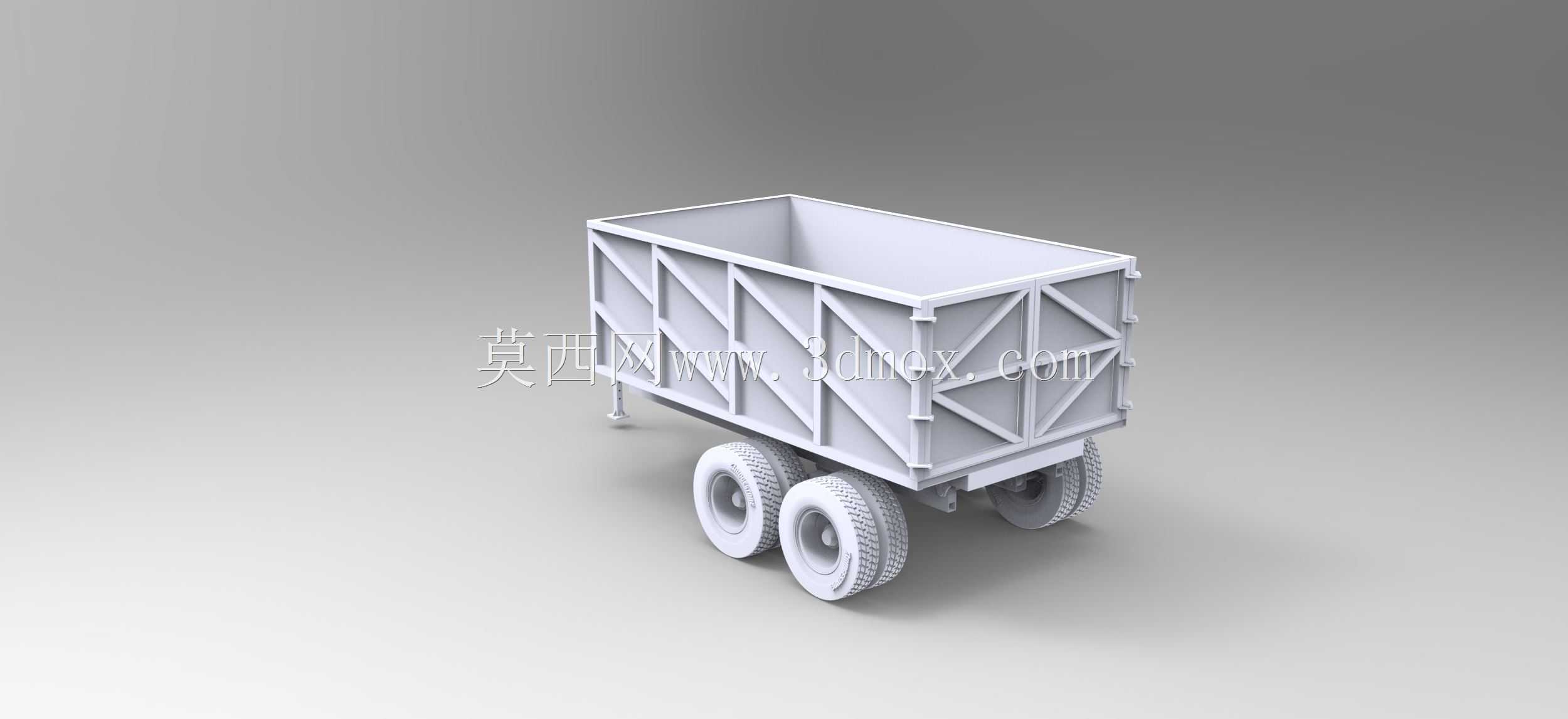

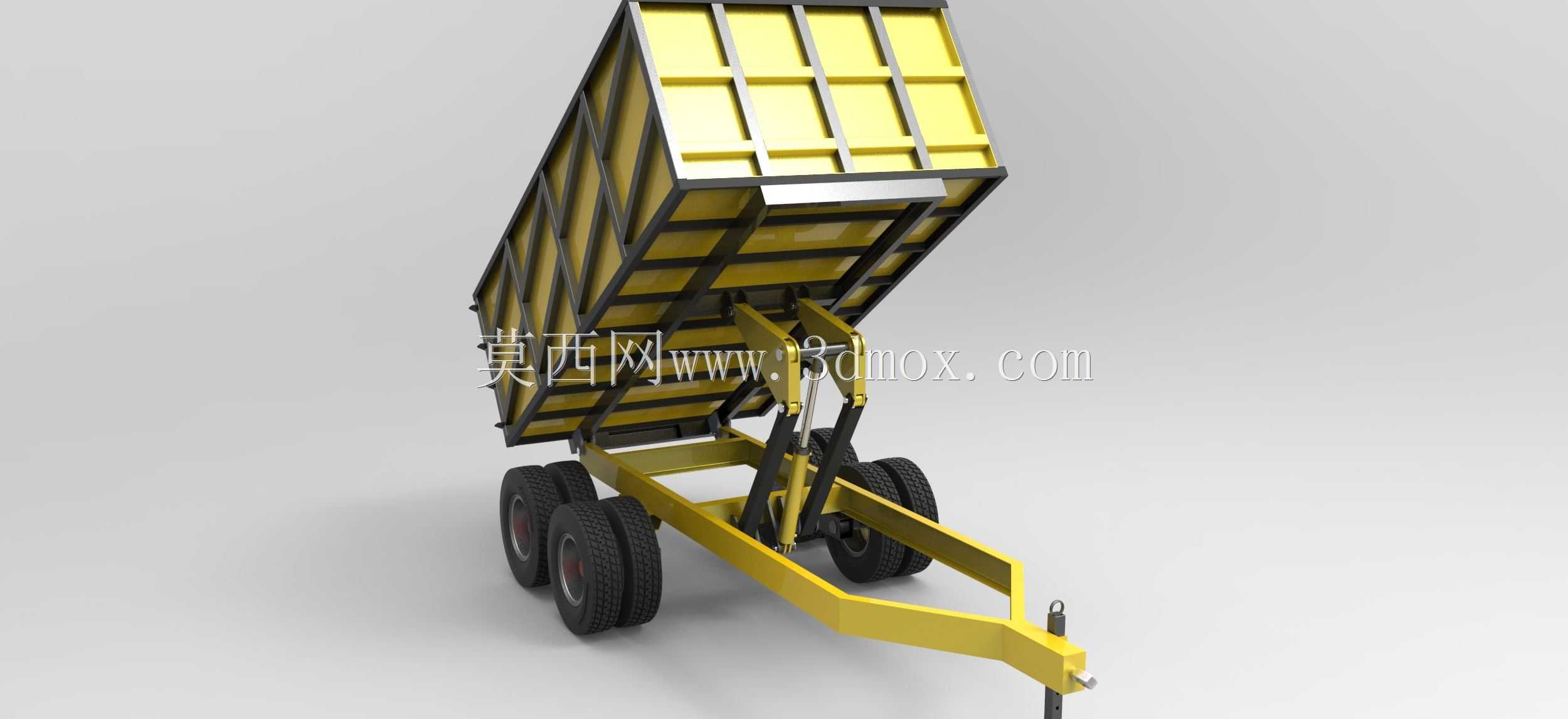

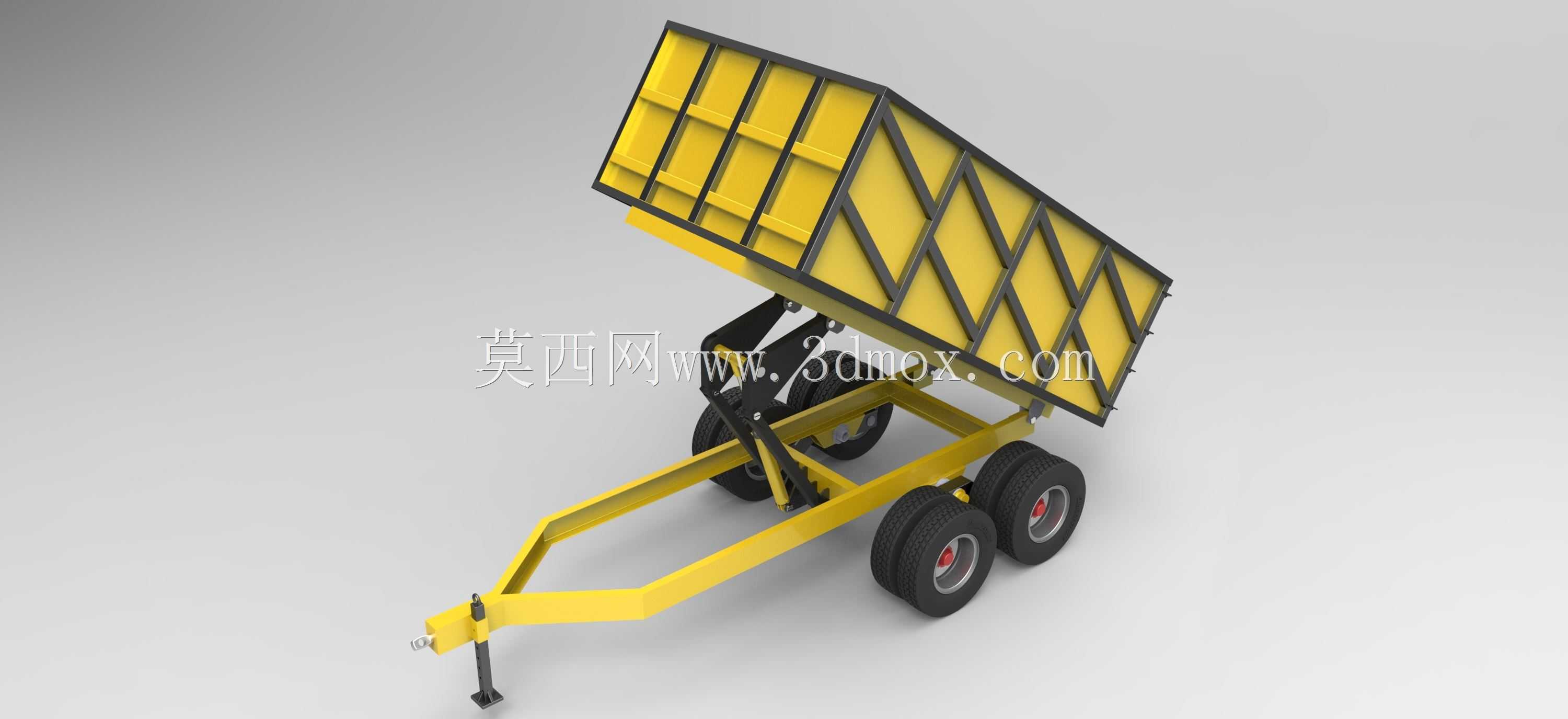

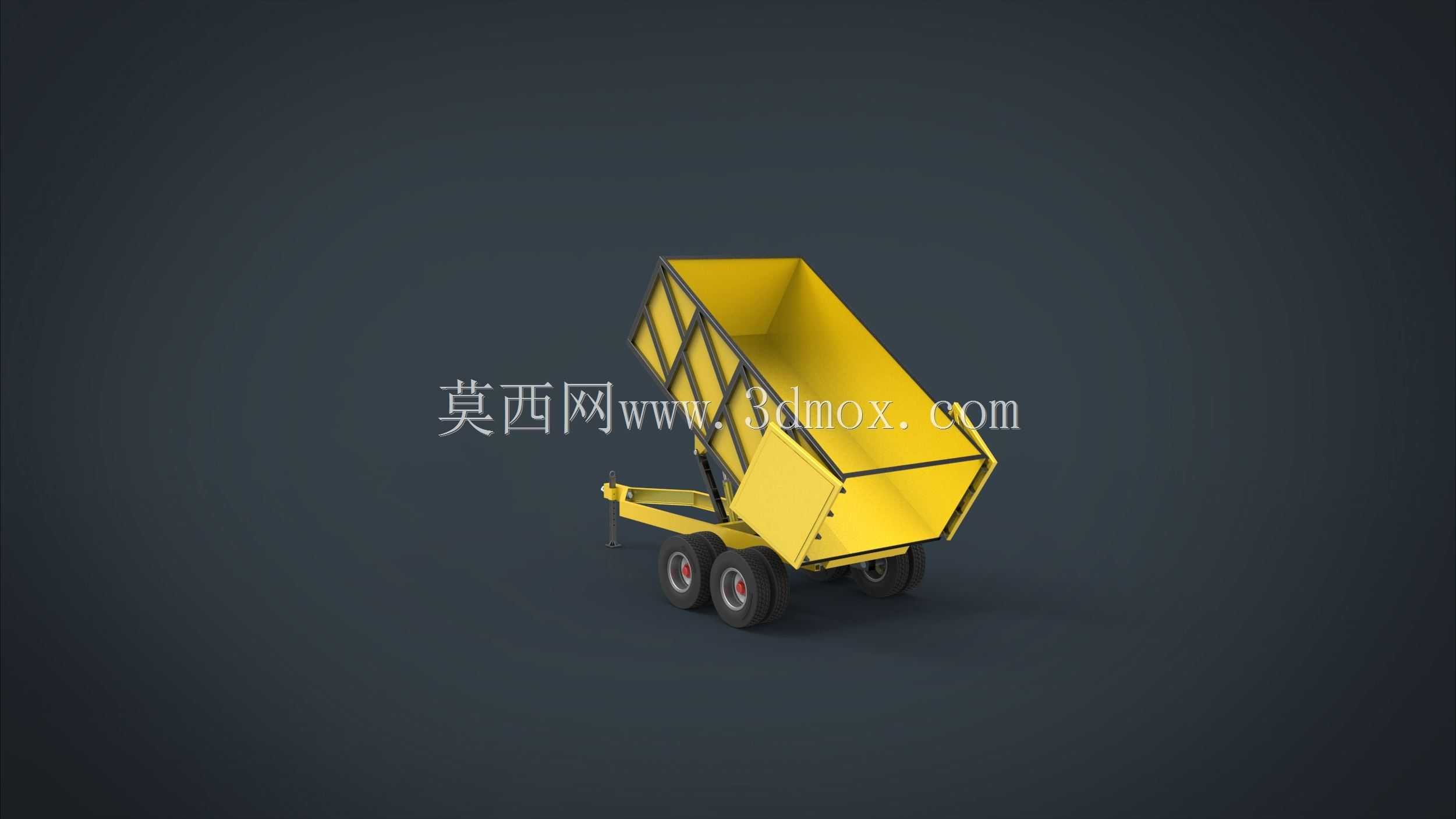

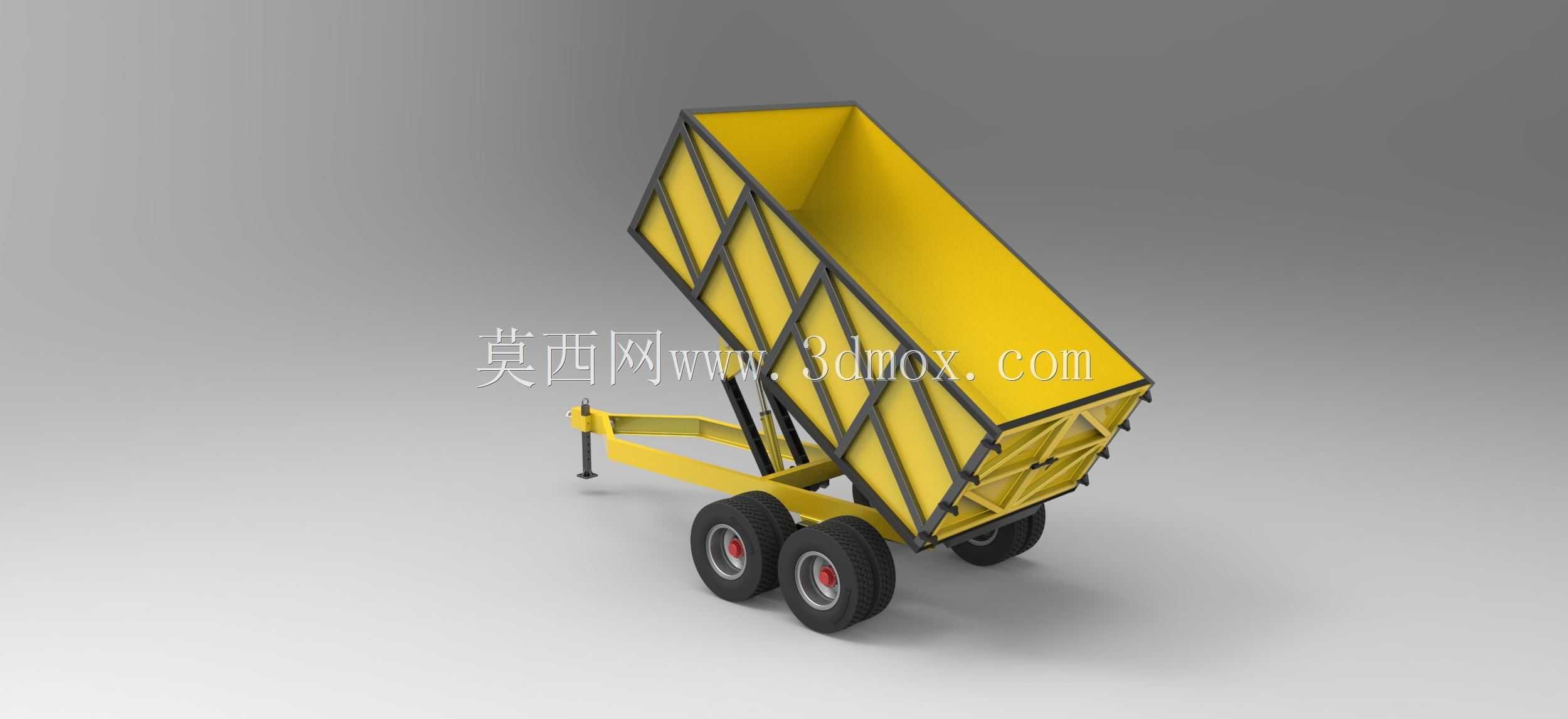

　　货厢部分采用框架式栏板结构，边框为加厚矩形钢，栏板采用压型钢板拼接，既保证货厢整体抗变形能力，也能控制整备重量，货厢内部做平滑过渡处理，减少散料卸料时的残留。举升机构采用前置双液压油缸直推结构，油缸下支点固定在车架中部加强梁上，上支点连接货厢前端底部，举升时货厢绕后铰点翻转，最大举升角度可达到散料安息角以上，保证谷物、饲料等流动性一般的散料能够完全卸净，不会出现厢内积料的情况；液压管路沿车架纵梁内侧布置，加装防护套管避免田间作业时被秸秆、石块刮损。

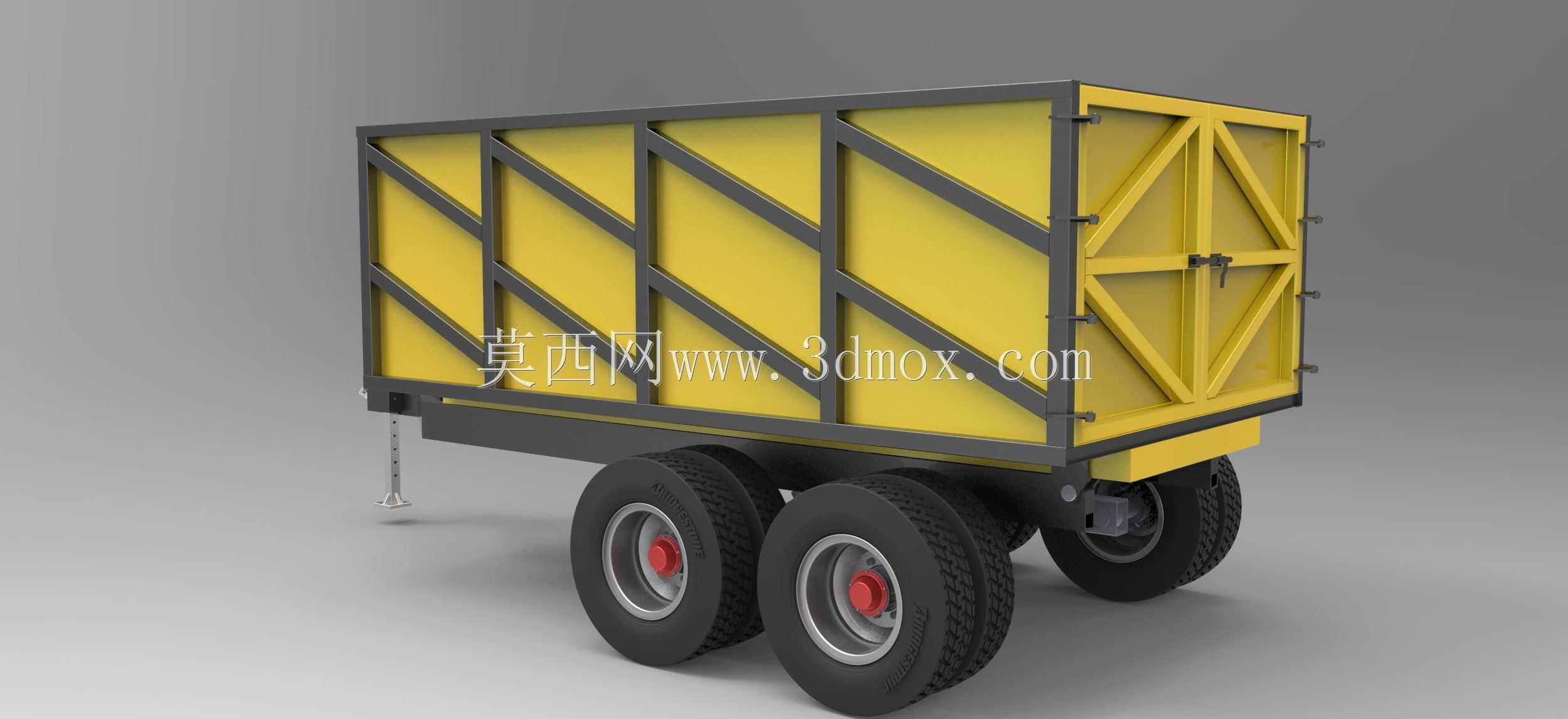

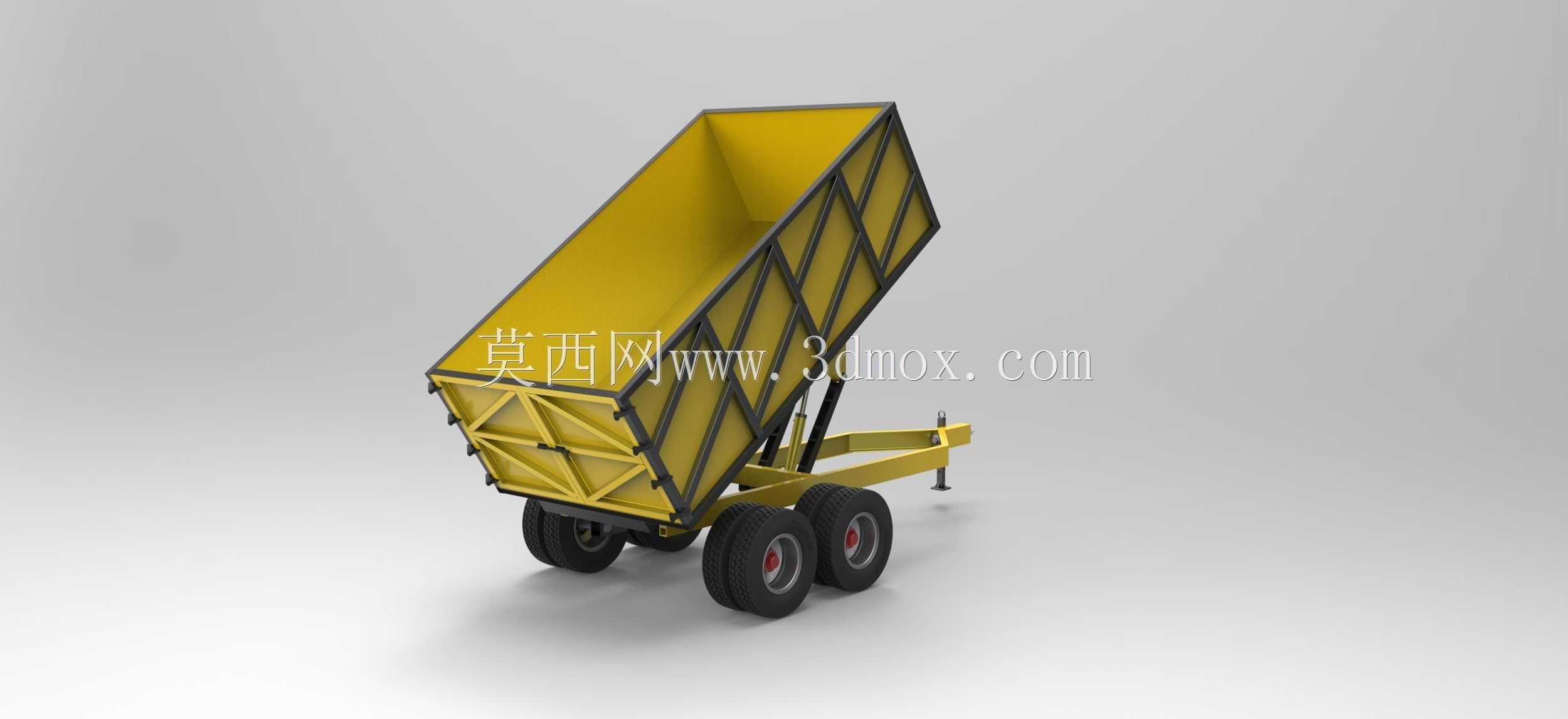

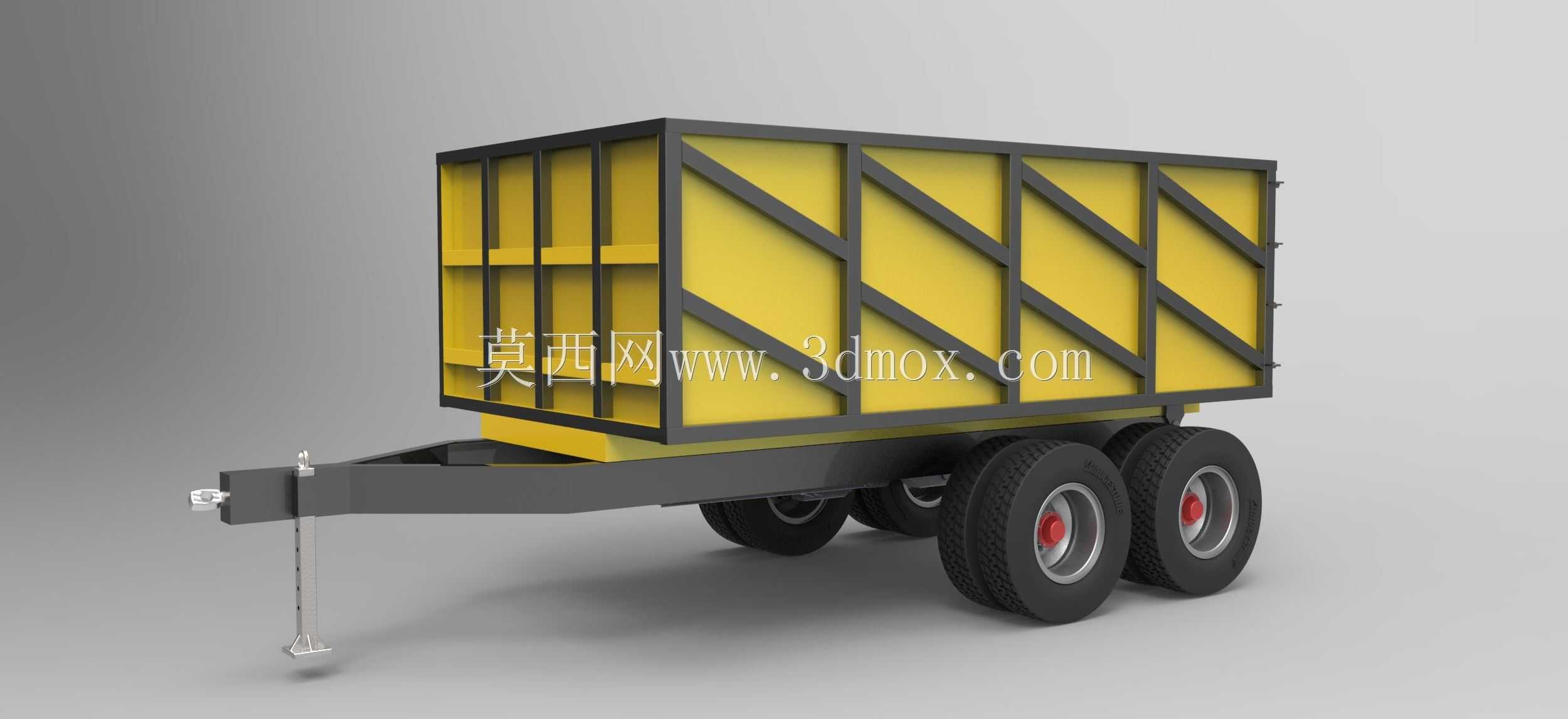

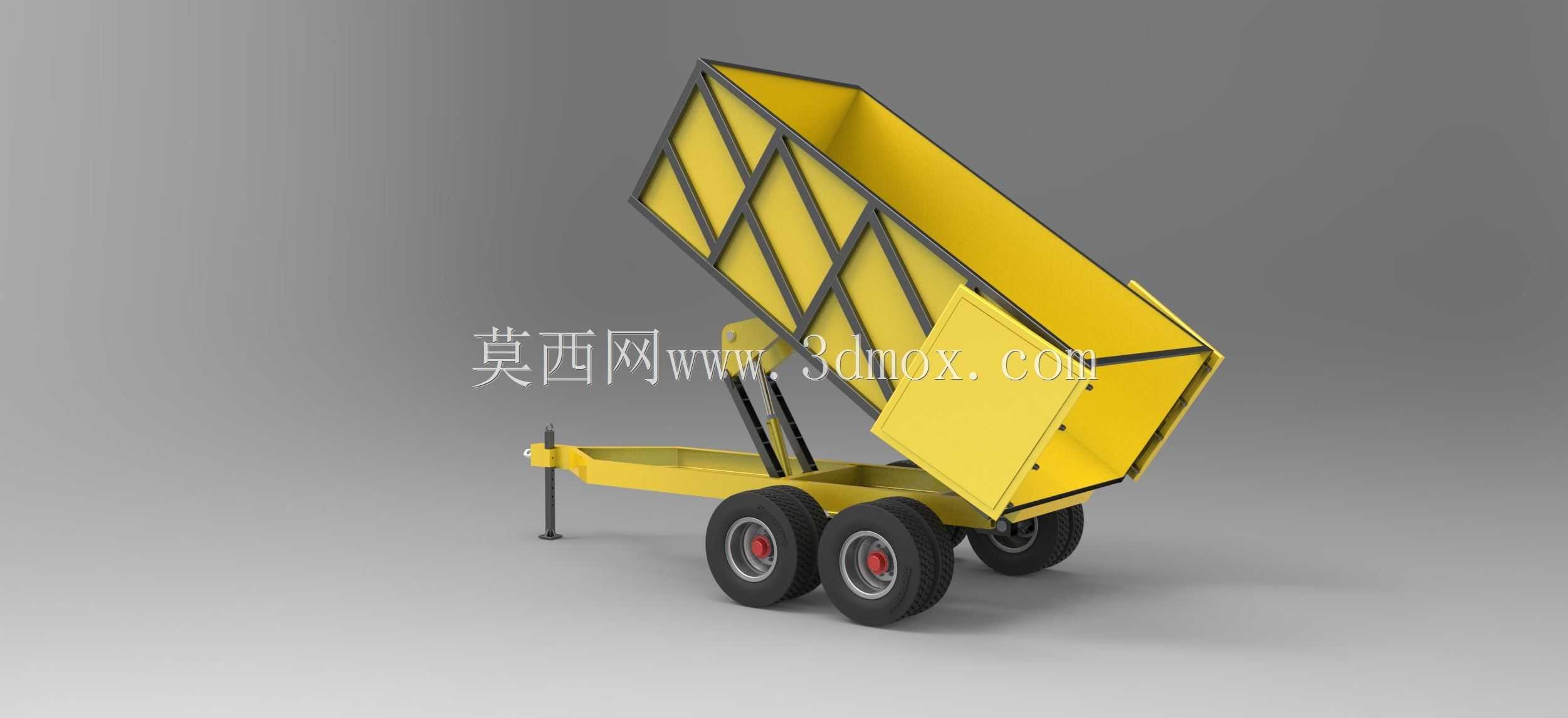

　　整车外形尺寸控制为宽度9英尺、长度16英尺、货厢栏板高度6英尺，该尺寸边界既符合乡村道路通行的宽度限制，也能匹配常规农用拖拉机的牵引转弯半径，双轴布局让整车转弯时的轮迹差更小，狭窄田埂路也能顺利通行。车架纵梁采用整体式热轧槽钢焊接，横梁采用等间距布置，对应货厢受力点做局部加强，额定载荷下的车架挠度控制在允许范围内，避免长期重载出现车架永久变形。车轮采用旋转式轮轴安装结构，轮端预留润滑脂加注通道，日常维护时可直接在外部加注润滑脂，无需拆卸轮组，降低农牧区使用的维护难度。后栏板采用上铰接下锁扣结构，卸料时随货厢举升自动开启，无需人工手动开启栏板，减少作业人员的操作步骤，锁扣结构采用偏心压紧式，行驶过程中不会因颠簸出现自动脱开的情况，避免物料撒漏。

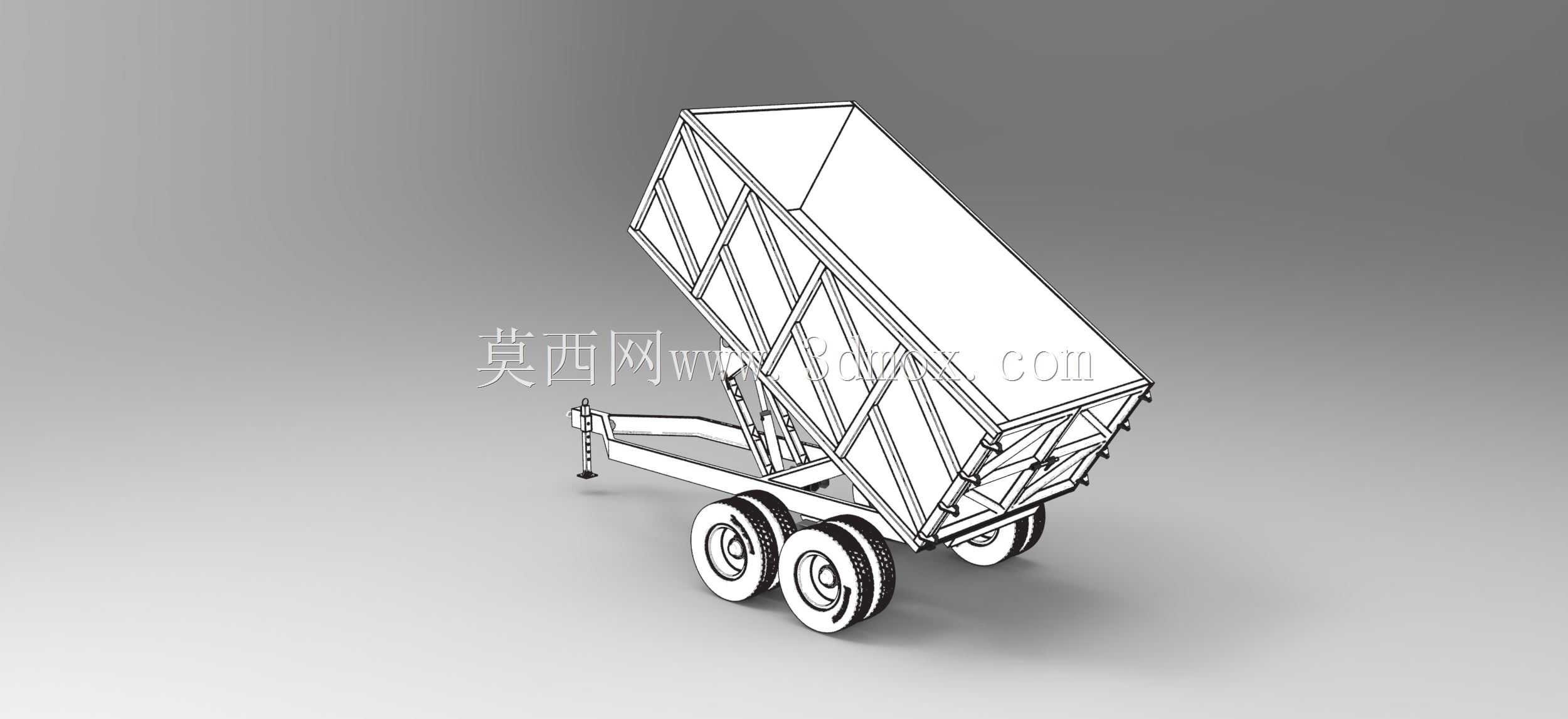

　　在建模过程中，所有焊接连接位置均做了焊缝细节还原，液压油缸、轮轴轴承、牵引销等运动部件均保留了装配间隙与运动自由度，可直接用于运动干涉检查、结构受力仿真的前置模型，也可作为同类农用运输设备改型设计的基础参考，调整货厢尺寸、举升行程即可适配不同载重等级的使用需求。
