工业粗磨用盘式磨削磨具结构设计

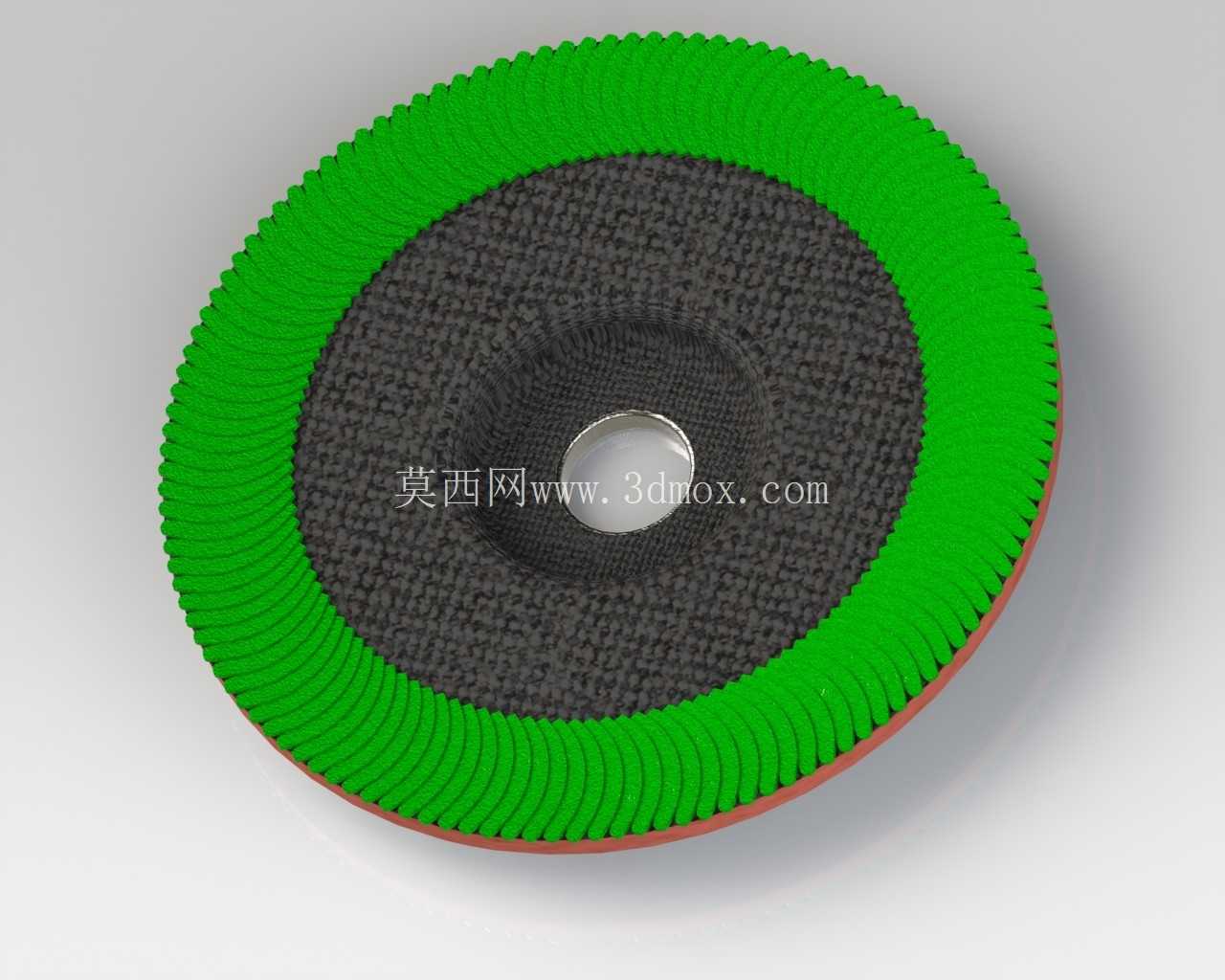

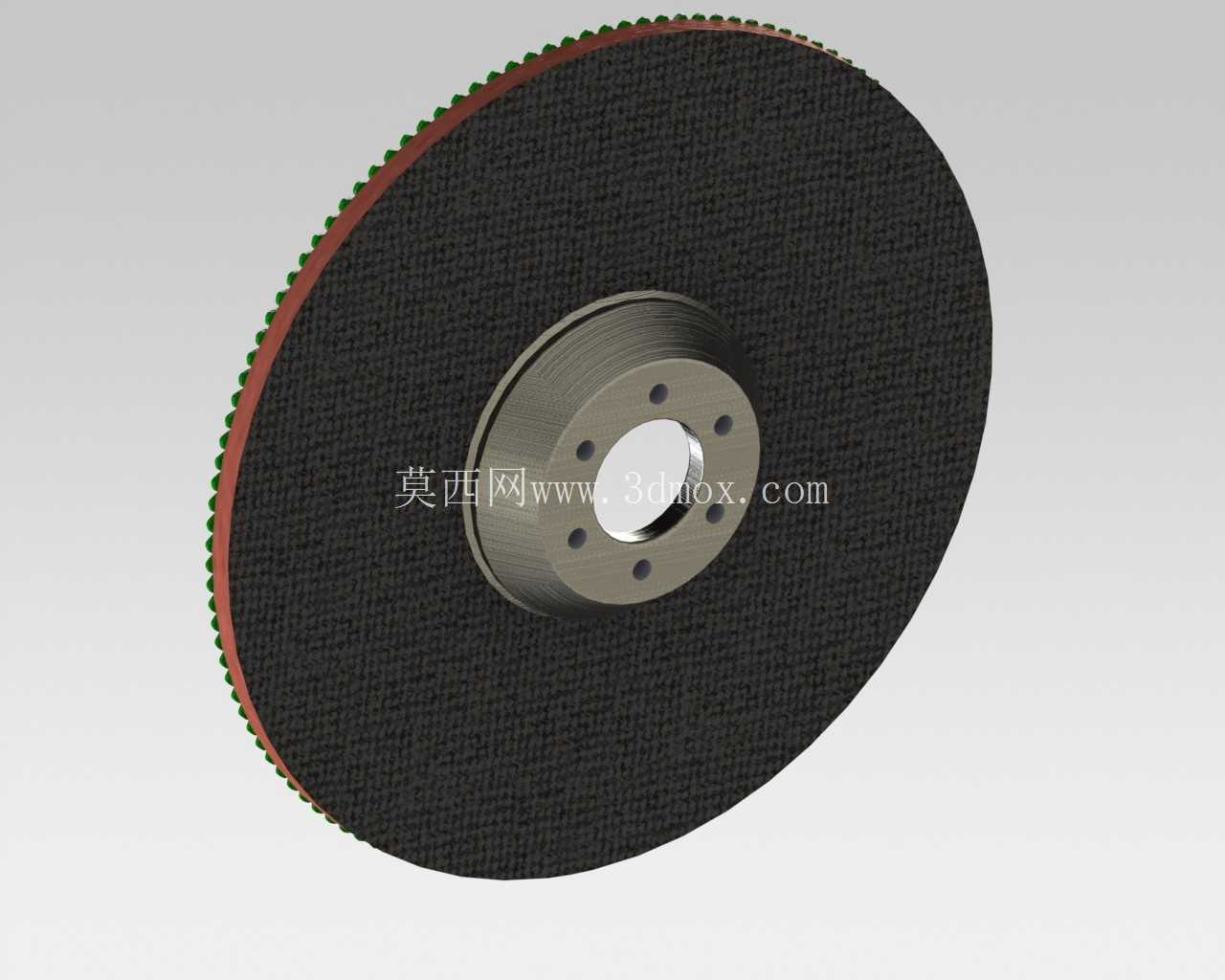

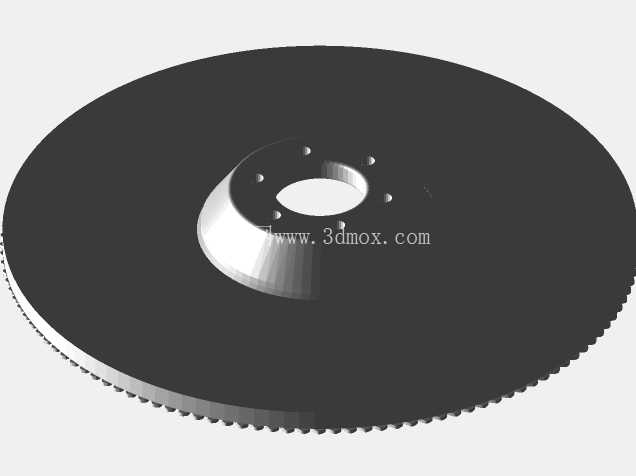

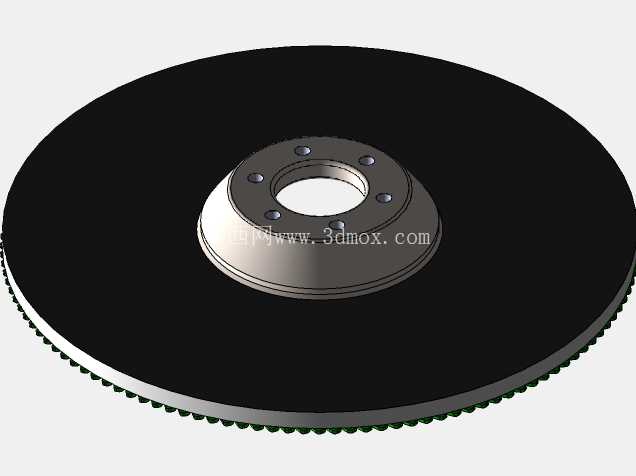

　　这款盘式粗磨磨具，主要面向金属铸件浇冒口残留打磨、焊接焊缝余高去除、钣金件飞边毛刺粗加工这类大余量磨削场景，在铸造车间后处理工段、钢结构件预制加工现场、五金件冲压后去毛刺工位都有广泛应用，相比细磨磨具，其磨削层采用高硬度粗粒度磨料配比，单次进给磨削深度可以达到0.3-0.8mm，能快速去除工件表面多余余量，减少后续精磨工序的加工时长。从结构设计来看，整个磨盘采用三层复合结构，外圈是带齿形边缘的磨削工作层，中间是高强度纤维增强基材层，中心是一体化钢制安装法兰座，这种分层设计既保证了磨削层的切削锋利度，又通过纤维基材抵消高速旋转时的离心应力，避免磨盘高速运转时出现碎裂飞边的安全隐患。中心安装法兰座采用6孔均布的螺栓连接结构，安装孔的位置度公差控制在0.05mm以内，适配市面主流角磨机、固定式砂轮机的主轴安装尺寸，安装基准面的平面度公差不超过0.02mm，安装后磨盘的端面跳动量可以控制在0.1mm以内，避免磨削过程中出现振动过大、磨料层不均匀磨损的问题。磨盘的外径尺寸设计为180mm规格，整体厚度6mm，中心安装孔直径22mm，法兰座的突出高度为8mm，安装时可以保证磨盘工作面与设备主轴保持垂直，不会出现偏磨导致的磨料浪费。

　　齿形边缘的设计并非装饰结构，每个齿槽的角度经过反复验证，磨削过程中齿槽可以快速带走磨削产生的金属碎屑与磨料脱落颗粒，避免磨屑堵塞磨料间隙导致磨削效率下降，同时齿形结构能让磨盘与工件接触时保持断续切削状态，减少磨削热的累积，降低工件表面出现烧伤退火的概率。在实际选型使用中，这款粗磨盘适配的设备主轴转速最高不超过80m/s的线速度，安装前需要检查法兰座的基准面是否有磕碰损伤，若基准面存在凸起变形，会导致磨盘运转时跳动量超标，不仅会加快磨料的异常磨损，还可能带来安全隐患。磨削作业时，推荐磨盘与工件表面保持15-30度的夹角，利用磨盘的外圈齿形工作面进行切削，不要使用磨盘平面直接重压打磨，避免磨盘受力不均出现开裂。

　　设计过程中，针对磨料层与基材的结合强度做了重点优化，采用高温热压固化工艺将磨料层与纤维基材结合为整体，结合层的抗剪切强度达到12MPa以上，即使在大进给量的重载磨削场景下，也不会出现磨料层整块脱落的问题。相比普通平面粗磨片，这款带齿形结构的磨盘排屑性能提升40%左右，同等磨削压力下的材料去除率可以提升25%，适合连续化大余量的粗加工作业。中心钢制法兰座与纤维基材之间采用铆接加粘接的复合连接方式，6个安装孔周边都做了局部加厚处理，避免螺栓锁紧时压力过大导致基材开裂，法兰座的中心孔与设备主轴采用间隙配合，配合间隙控制在0.1-0.2mm之间，既方便安装拆卸，又不会因为间隙过大导致运转时偏心振动。

　　磨盘的磨削层磨料采用棕刚玉与碳化硅的混合配比，针对黑色金属铸件的打磨场景优化了磨料的硬度与韧性配比，打磨铸铁件、普通碳钢件时磨料的自锐性良好，磨钝的磨粒会及时脱落露出新的锋利磨粒，不需要频繁修整磨盘工作面。在实际生产场景中，铸造车间清理铸件表面的粘砂、氧化皮时，这款粗磨盘的耐用度比普通树脂磨片高30%左右，因为其纤维增强基材可以承受更大的侧向冲击力，即使打磨过程中遇到铸件表面的硬质点冲击，也不会出现磨盘崩裂的问题。设计时也考虑了磨盘的静平衡性能，每片磨盘在出厂前都经过静平衡校正，不平衡量控制在允许范围内，安装到设备上后不会出现明显的抖动，降低操作人员手持作业时的疲劳强度，也能延长设备主轴轴承的使用寿命。
