甘蔗收割机配套农用运输拖车结构

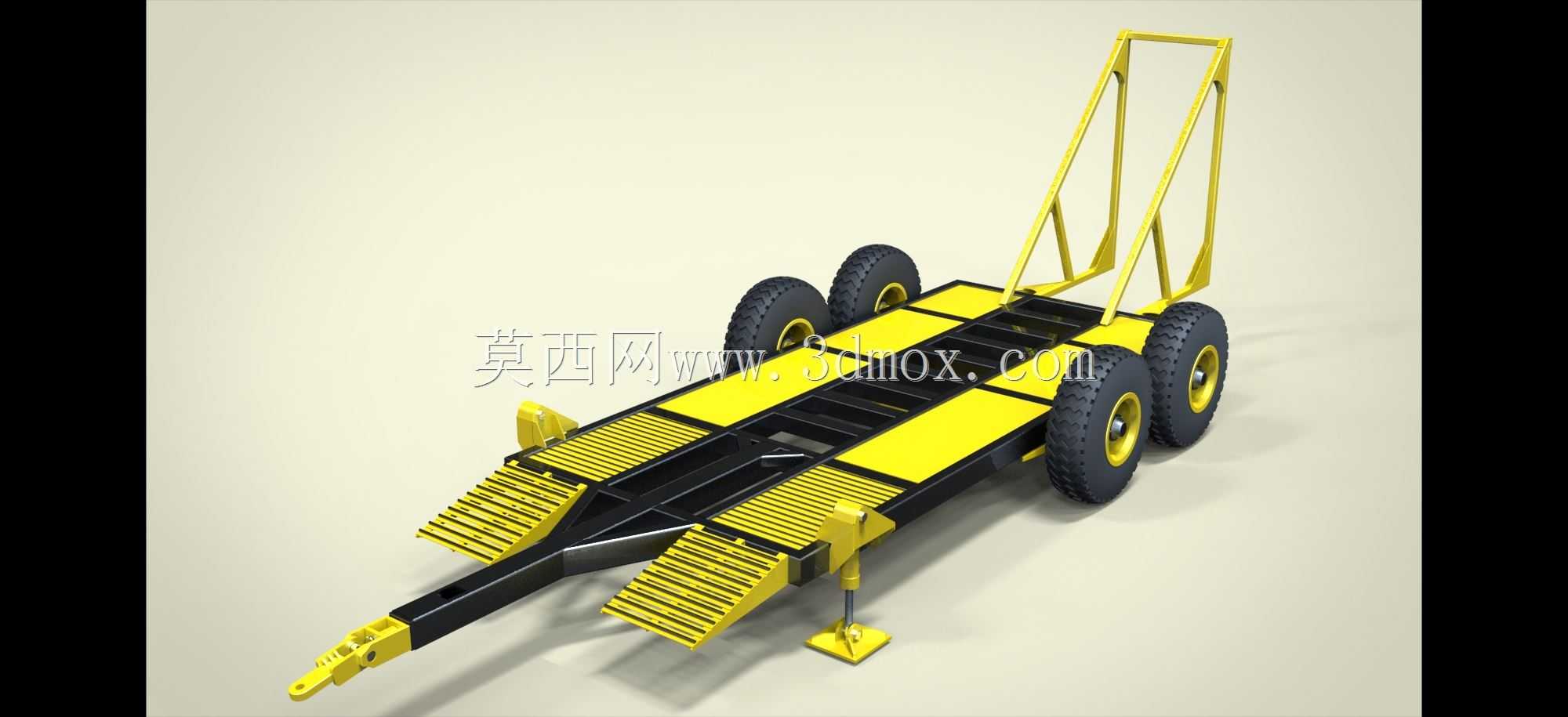

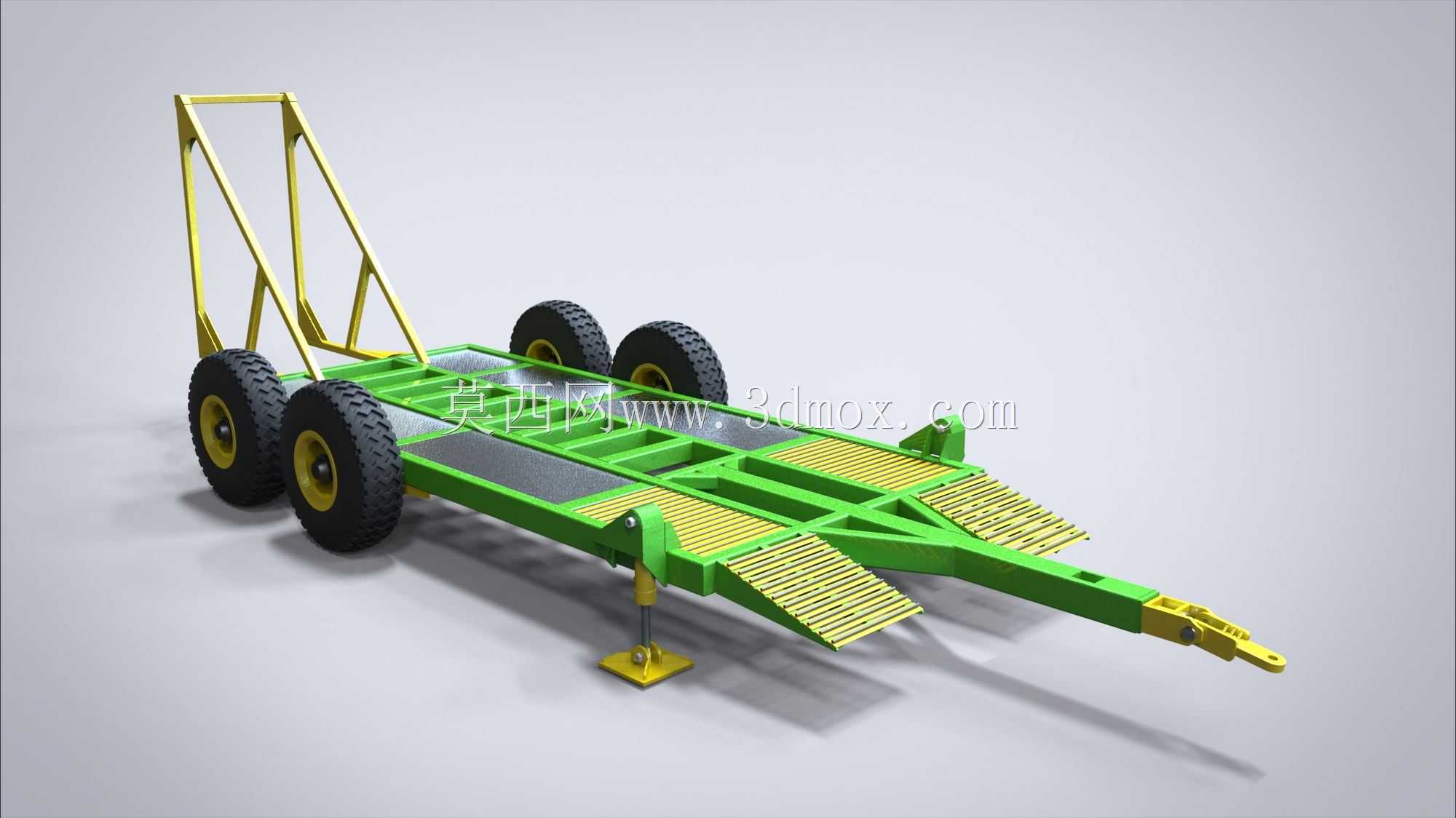

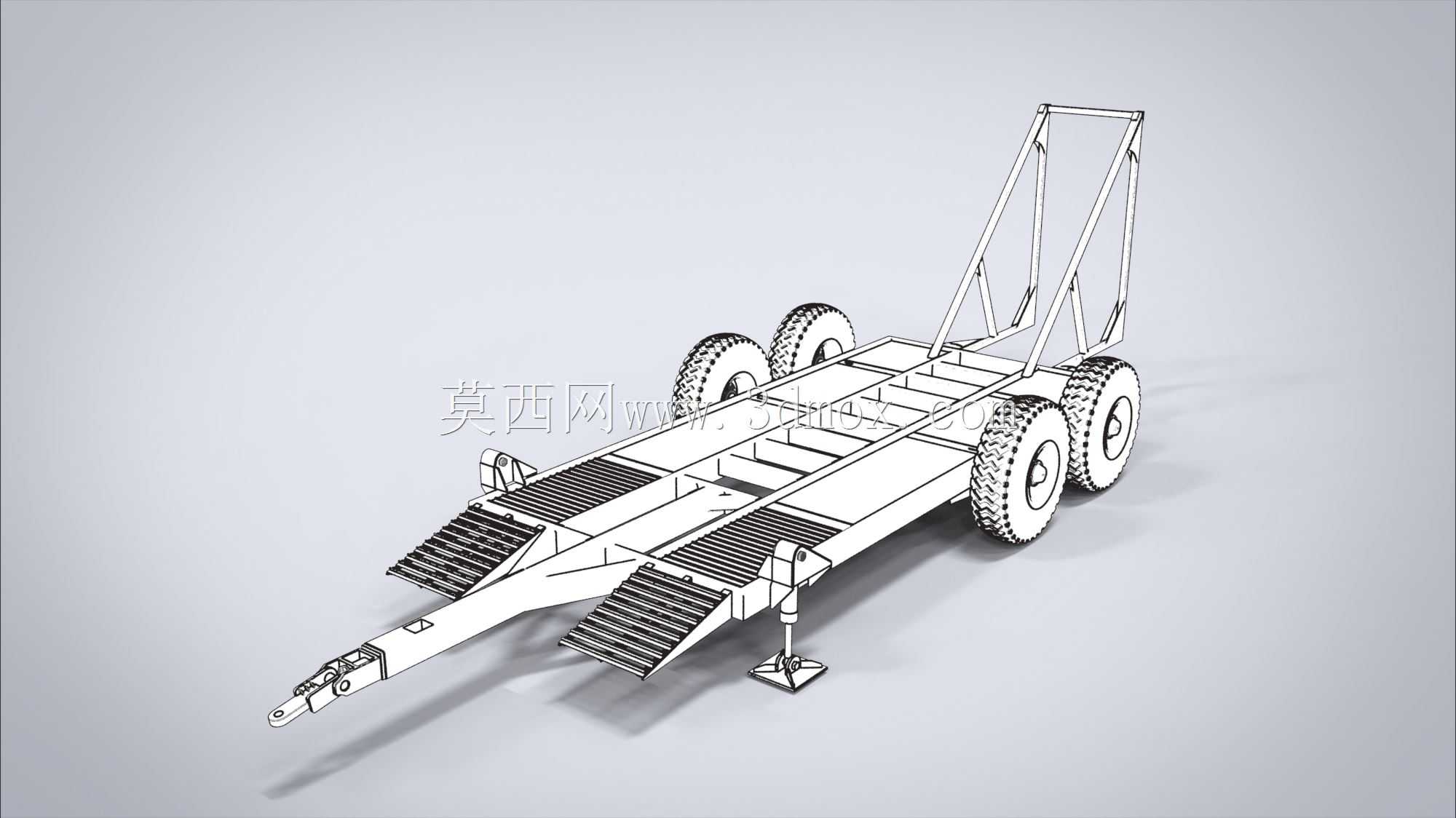

　　这款拖车是专为甘蔗收割作业场景设计的配套运输载具，主要适配切段式或整杆式甘蔗收割机的田间转运需求，解决蔗田内收割后甘蔗短距离驳运至集中装卸点的作业痛点，适配南方丘陵、平原连片蔗区的非硬化路面作业环境。整体采用双轴四轮布局，单轴双胎的配置能够分散蔗料装载后的集中载荷，大花纹越野轮胎的选型充分考虑蔗田松软土壤的通过性，降低作业过程中的陷车风险，轮胎轮辋采用重载型结构设计，匹配满载状态下的承重需求。车架主体采用框架式焊接结构，主纵梁沿牵引方向贯通布置，横梁采用等间距排布的焊接连接形式，承载面铺设防滑格栅板，既能够降低整车自重，也可避免装载甘蔗时蔗屑、泥土在车架板面堆积，减少日常清理维护的工作量。前端牵引架设置标准化牵引连接头，

　　可匹配多数甘蔗收割机的后牵引挂接接口，牵引架与主车架连接位置做了加强筋补强处理，应对田间颠簸路面的交变载荷冲击，避免长期使用出现焊缝开裂的问题。车架前部设置可折叠式登车梯板，作业时可翻下作为甘蔗装载的导流坡道，方便收割机出料口直接将蔗料导送至车架承载面，非作业状态下可翻折贴合车架侧面，减少行驶过程中的空间占用。车架尾部设置高位桁架式挡料架，采用三角形稳定桁架结构，能够阻挡满载状态下蔗料从车尾滑落，挡料架采用螺栓连接形式固定在车架尾端，可根据实际装载需求调整安装高度。车架侧部设置可伸缩式支撑支腿，支腿底部配置大面积支撑垫板，在拖车与主机脱开停放时，可摇下支腿保持车架水平稳定，避免单侧受力出现车架倾斜变形。整体车架的宽度控制在2.

　　2米以内，长度控制在4.5米左右，能够适配蔗区常见的机耕道通行宽度，牵引架离地高度保持在400-500mm区间，匹配甘蔗收割机后牵引点的标准安装高度，无需额外改装即可完成挂接作业。车架所有外露结构件均采用农机专用防腐涂装，绿色漆面能够适应田间高湿、多腐殖质的作业环境，减少锈蚀对结构强度的影响。轮组安装位置预留了制动系统接口，可根据使用需求加装气刹或油刹组件，适配重载状态下的坡道行驶制动需求，提升转运过程的行驶安全性。
