便携5米钢卷尺结构三维建模设计

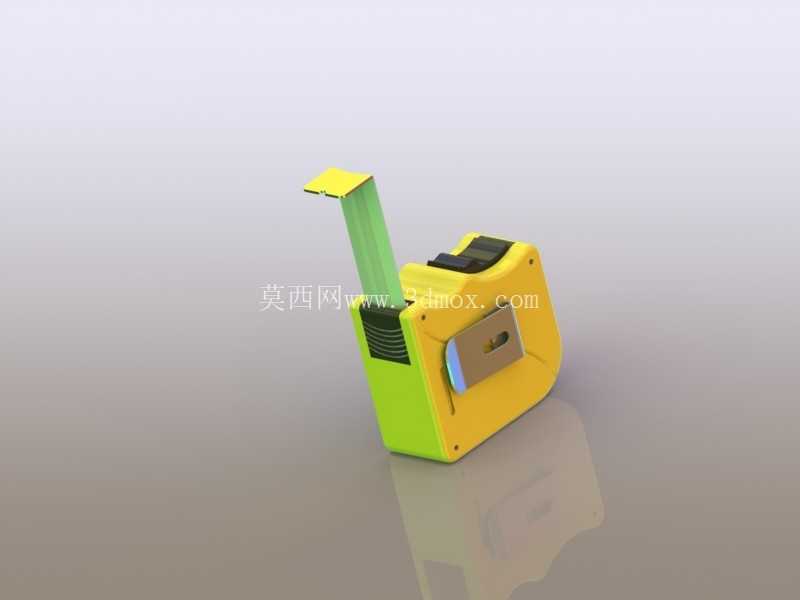

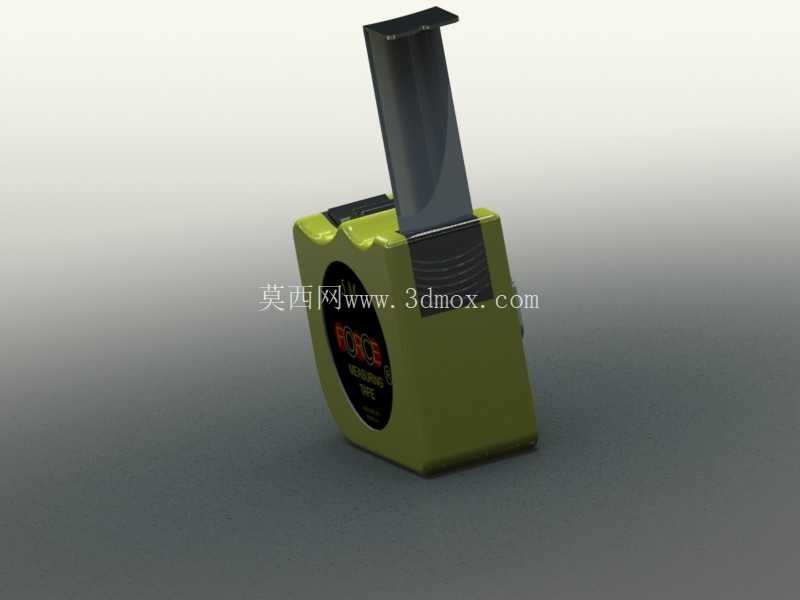

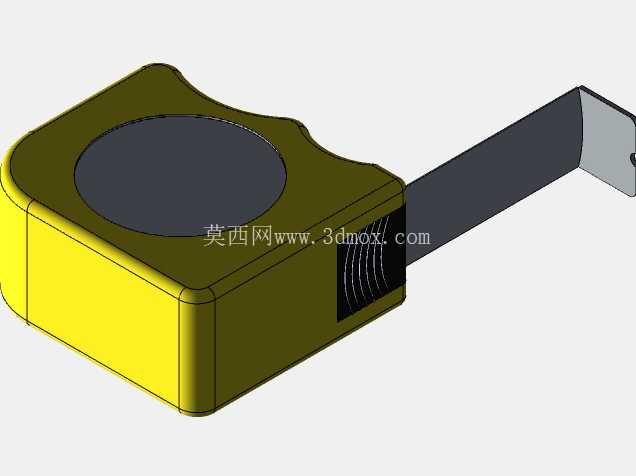

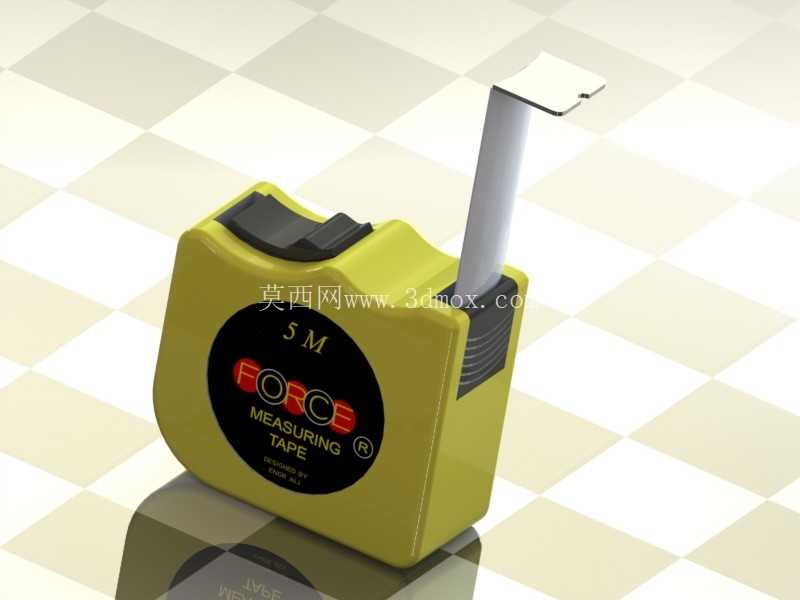

　　日常机械加工、家装施工、现场测绘场景里，钢卷尺是出场率最高的随身测量器具，这款5米量程的便携卷尺，建模时完全围绕现场使用的实际痛点做结构还原，没有做多余的装饰性结构。先从使用场景倒推结构设计：现场作业时工人常单手持握卷尺、另一只手拉尺带测量，因此壳体的握持弧度做了贴合手掌虎口的内凹处理，壳体边缘做了R3的圆角过渡，避免长时间握持硌手，同时壳体壁厚控制在2.2mm，兼顾抗摔性能与整体重量，满尺带状态下整体重量控制在220g以内，挂在工具腰带上不会有明显坠感。

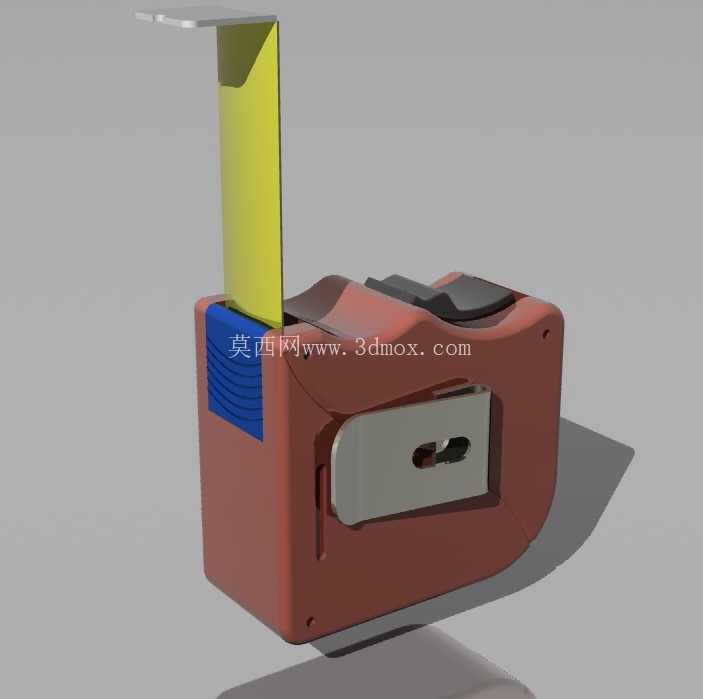

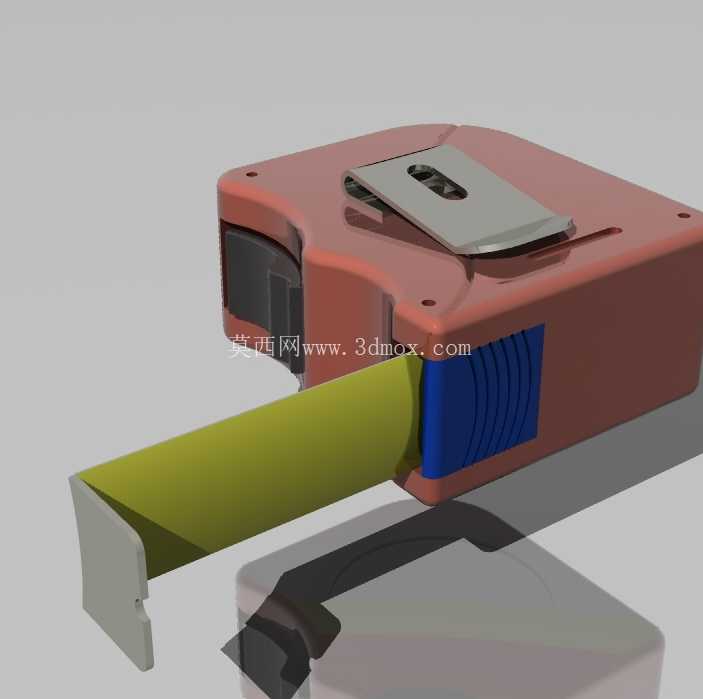

　　尺带回收的制动结构是设计核心，建模时还原了侧面的滑动式锁止键，锁止键的行程设置为8mm，拇指推动时的阻尼感通过锁止块与尺带的接触角度调整，锁止状态下尺带不会因为自重滑出，解锁时只需轻推即可让尺带在卷簧作用下匀速回收，避免尺带快速回弹划伤手部。尺带出口处做了不锈钢材质的耐磨衬片，衬片与壳体采用卡扣式固定，长期抽拉尺带不会磨损塑料壳体的出口边缘，衬片的内孔尺寸比尺带宽0.3mm，既保证尺带抽拉顺畅，又不会出现尺带偏摆导致的测量误差。尺钩部分采用活动式结构，活动间隙设置为1.5mm，刚好匹配尺钩自身的厚度，保证内测量与外测量时的尺寸精度，尺钩端部做了向上的弯折勾边，测量时可以勾住工件边缘，不需要额外手扶固定，单人即可完成长距离测量。

　　卷簧仓的结构设计做了等距的环形加强筋，既可以提升卷簧仓的抗形变能力，避免卷尺摔落时卷簧错位导致回收卡顿，又能减少塑料原料的使用，控制整体成本。尺带表面的涂层建模时做了哑光质感还原，避免户外强光下测量时反光晃眼，尺带的刻度凹刻深度设置为0.08mm，长期摩擦不会导致刻度磨损脱落。挂绳孔设置在壳体尾部，孔径6mm，可以穿入标准的工具挂绳，高空作业时可以将卷尺挂在手腕上，避免坠落伤人。整体外形尺寸控制在80mm75mm40mm，刚好可以放入工装裤的侧袋，不会突出硌腿，壳体的拼接缝做在侧面非握持区域，拼接缝隙控制在0.1mm以内，避免灰尘、铁屑进入壳体内部卡滞尺带。

　　建模时还还原了尺带回收的缓冲结构，在尺带末端设置了橡胶缓冲块，当尺带完全回收时，尺钩撞击缓冲块不会产生刺耳的碰撞声，也不会因为长期撞击导致壳体开裂。针对现场常见的卷尺摔落场景，壳体四个角做了加厚处理，加厚区域壁厚达到3mm，从1.5米高度自由坠落到水泥地面时，壳体不会出现开裂，内部结构不会错位。尺带的弧度做了标准的弧面设计，拉出时可以保持挺直状态，5米量程的尺带挺直长度可以达到2.3米，单人测量时不需要旁人辅助即可完成2米以内的悬空测量，不需要额外托举尺带。
