五升容量立式储液塑料瓶结构设计

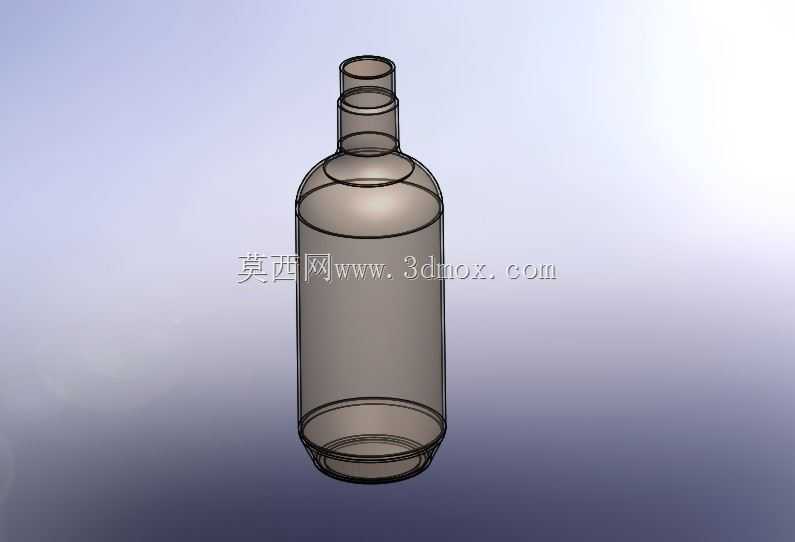

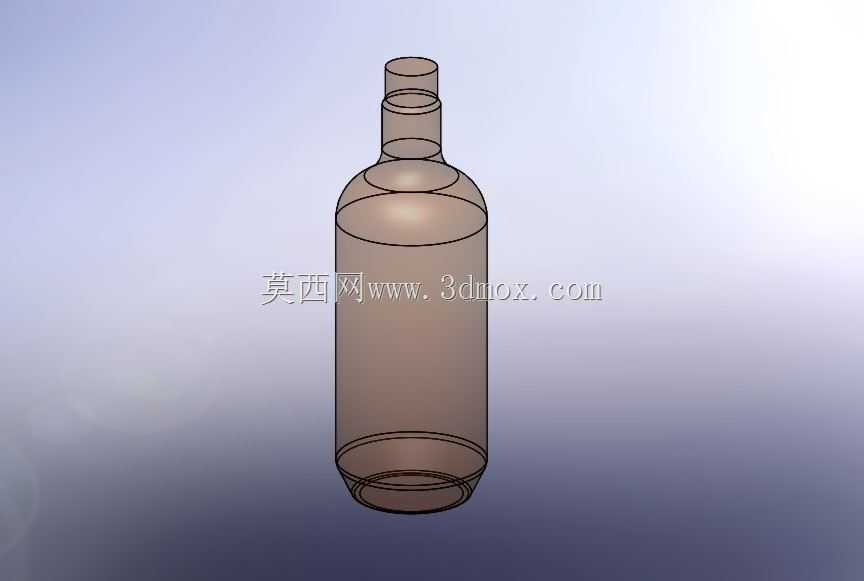

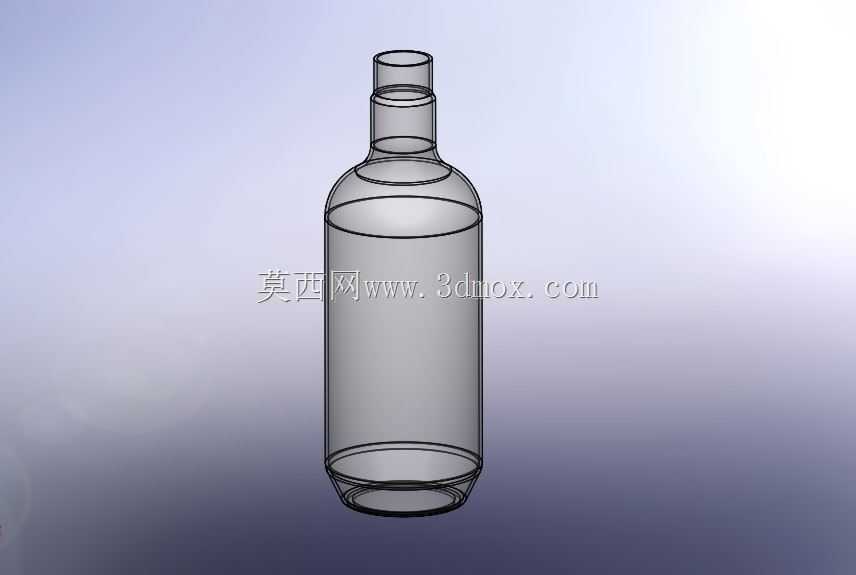

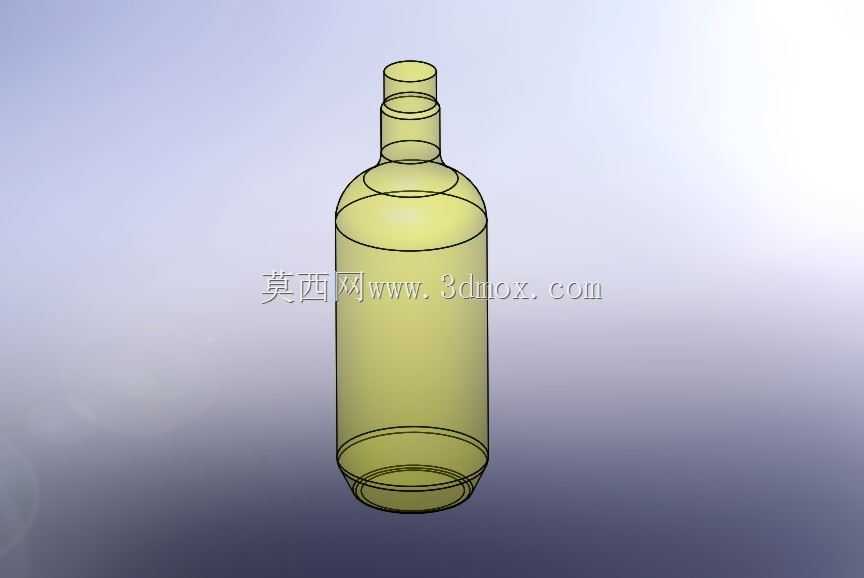

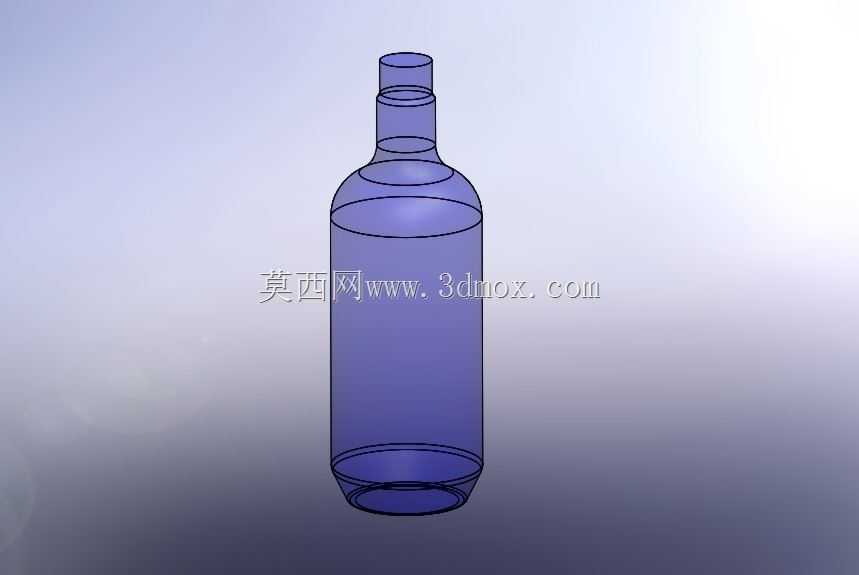

　　这款五升容量的立式储液瓶，主要面向民用液态物料存储、中小批量饮品灌装、日化溶剂分装等场景使用，日常可见于食用油分装、桶装饮用水配套、车用玻璃水存储、餐饮行业散装调味液盛放等实际工况，可适配常规半自动灌装线的瓶口夹持机构，也能满足家庭零散储液的使用需求。从结构设计逻辑来看，瓶身采用直筒主腔体搭配渐变收窄的瓶口段，直筒段的长径比控制在3.2:1，既保证了直立放置时的重心稳定，也能最大化利用仓储与运输环节的堆叠空间，瓶身底部做了内凹式圆弧过渡，避免瓶底直角位置在注塑吹塑成型时出现壁厚不均的问题，同时内凹结构可以在瓶体放置时形成微小的空气垫层，减少瓶底与放置面的硬接触磨损，也能规避放置面存在细小凸起时的瓶体硌损漏液风险。

　　瓶口段做了三级阶梯式收窄，最上端的标准口径可适配市面通用的螺旋密封盖，无需单独开模制作配套瓶盖，中间的阶梯环可以作为灌装线的夹持定位面，方便自动化灌装时的卡盘定位，下方的过渡圆弧则能缓解瓶身直立时的颈部应力集中，避免满瓶状态下搬运提拿时颈部出现弯折开裂的问题。瓶身整体壁厚沿轴向做了差异化分布，直筒段主体壁厚保持均匀，在直筒段与瓶口过渡区、直筒段与底部过渡区做了局部壁厚加厚，这两个位置是瓶体受外力时的应力集中区，加厚处理可以提升满瓶跌落时的抗冲击性能，经过实际跌落验证，满瓶状态下从1.2米高度自由跌落至水泥地面，过渡区不会出现开裂漏液的情况。从安装与适配边界来看，瓶身最大外径控制在130mm以内，可以适配常规的周转箱格位，

　　单瓶直立放置时的占用投影面积较小，堆叠放置时上层瓶的底部内凹结构可以刚好卡入下层瓶的瓶口位置，堆叠三层时不会出现滑移倾倒的问题。瓶口的外螺纹采用通用的标准密封螺纹，螺距与牙型都和市面同规格瓶盖完全适配，用户无需额外定制密封件就能实现可靠密封，瓶身表面预留了足够的平面区域，可以粘贴产品标签，不会因为瓶身弧度过大导致标签起翘脱落。在实际使用中，这款瓶体既可以适配常温液态物料的存储，也能短时间盛放60摄氏度以内的温热液态物料，瓶体材料选用常规食品级吹塑材料即可满足使用要求，结构设计上没有复杂的异形曲面，吹塑成型时的脱模难度低，成型周期短，适合大批量规模化生产，生产过程中的边角料回收率高，能有效控制单件产品的生产成本。
