双规格环形甜甜圈造型结构设计

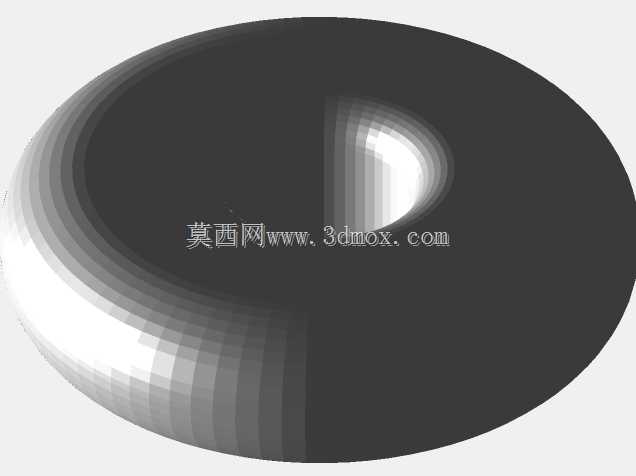

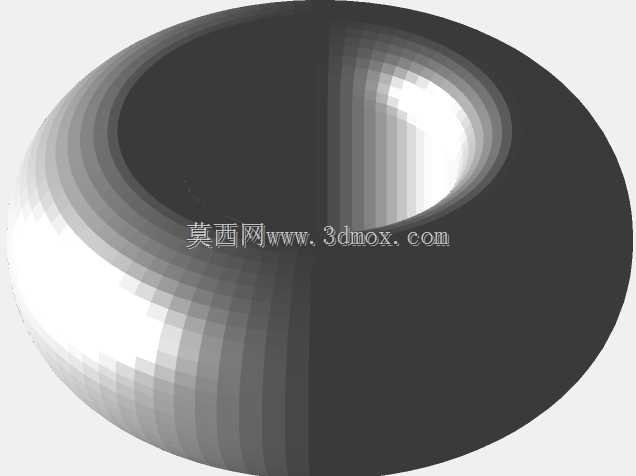

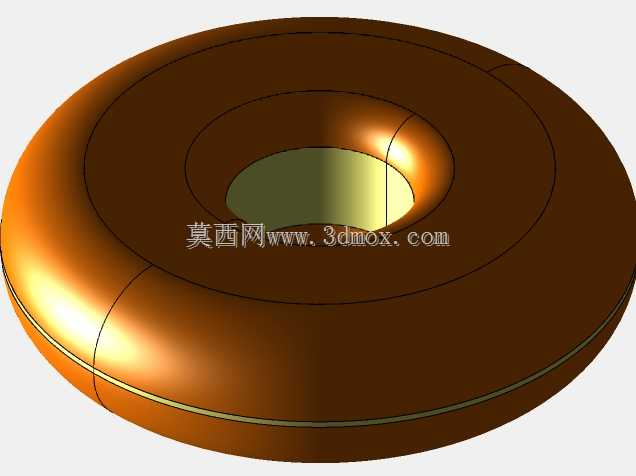

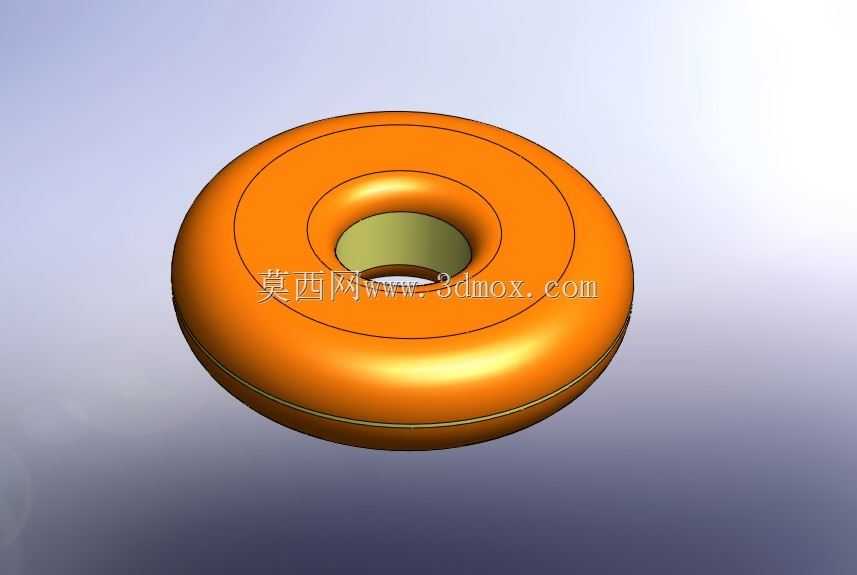

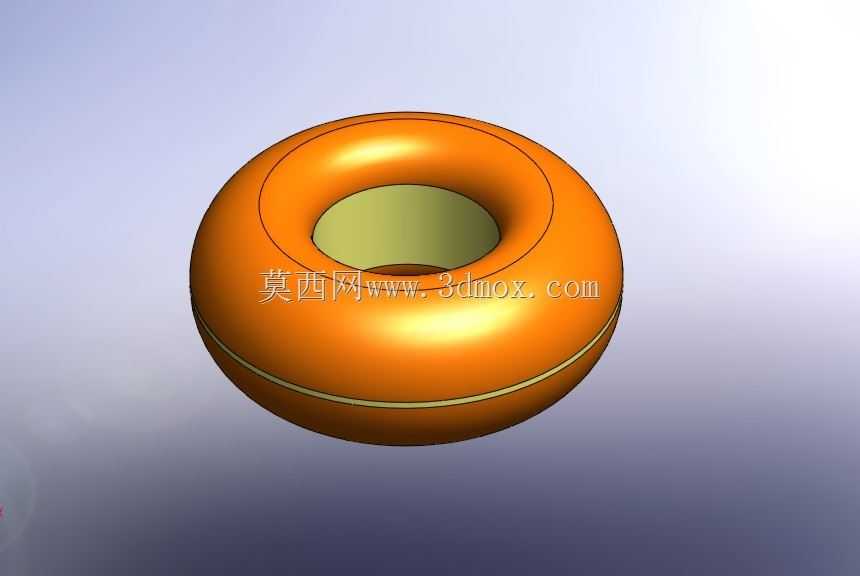

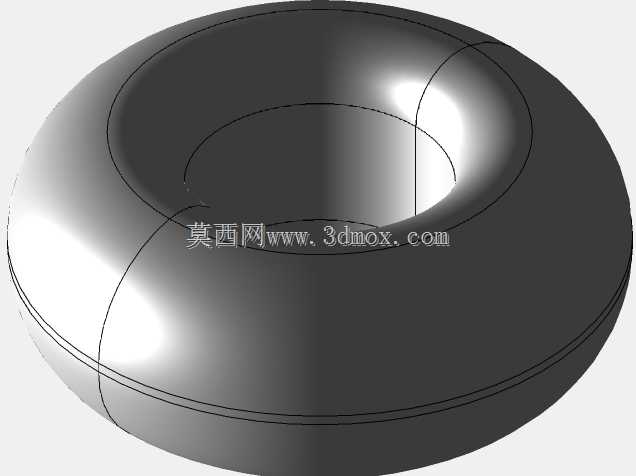

　　这类双规格环形中空构件，日常在流体管路密封、轻型物料输送导向、缓冲衬垫场景中十分常见，不同尺寸的环体可适配不同通径的安装位，无需额外定制变径转接件就能覆盖相邻两档的装配需求。从结构设计逻辑来看，整体采用对称回转体构型，外轮廓做了大圆角过渡处理，没有尖锐棱角，一方面能避免安装过程中划伤操作人员或对接的密封面，另一方面在受径向挤压时，圆弧面可以让应力均匀分散，不会出现局部应力集中导致的开裂变形。环体中部的通孔尺寸经过匹配计算，小规格环体的内孔通径适配小流量管路或小直径导向杆，大规格环体的内孔则对应常规通径的安装位，两个环体的壁厚保持一致，确保受压时形变率处于同一区间，不会出现单环过度变形的问题。设计时优先考虑了安装边界的适配性，

　　环体的轴向厚度控制在常规密封槽的深度公差范围内，外圆直径比对应安装位的凹槽内径小0.2-0.3mm，既可以轻松嵌入槽位，又不会因为间隙过大出现窜动。环体的分型面设置在轴向中部分模线位置，不管是采用橡胶硫化注塑还是金属切削加工，都能方便脱模或走刀，加工时不需要复杂的工装夹具，普通三爪卡盘装夹就能完成外圆和内孔的加工，曲面部分的走刀路径采用等参数线加工方式，表面粗糙度可以稳定控制在Ra1.6以内，满足密封或滑动导向的表面要求。从实际使用场景出发，这类环形件如果作为缓冲衬垫使用，圆弧外表面可以和对接的弧形接触面完全贴合，接触面积比平垫圈大30%左右，缓冲吸能效果更好；如果作为管路密封件使用，中空的环体在受压时会产生微量弹性形变，

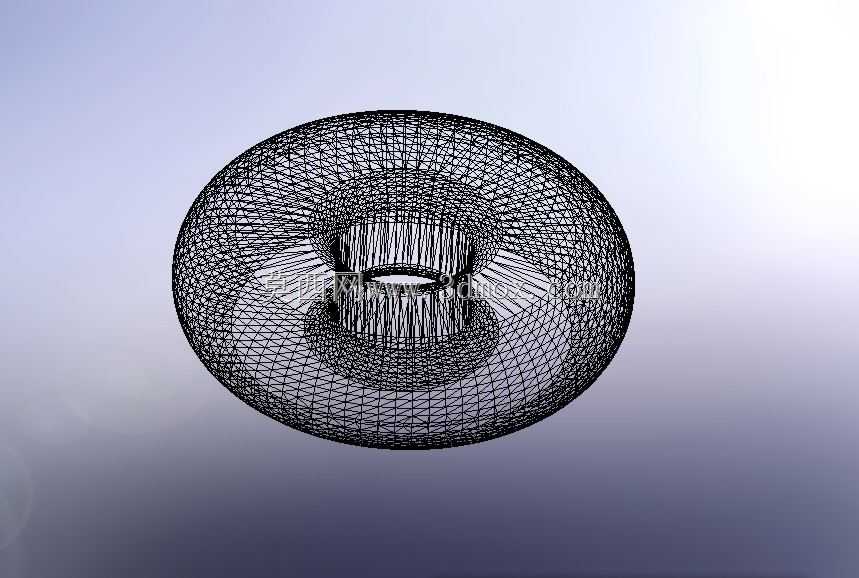

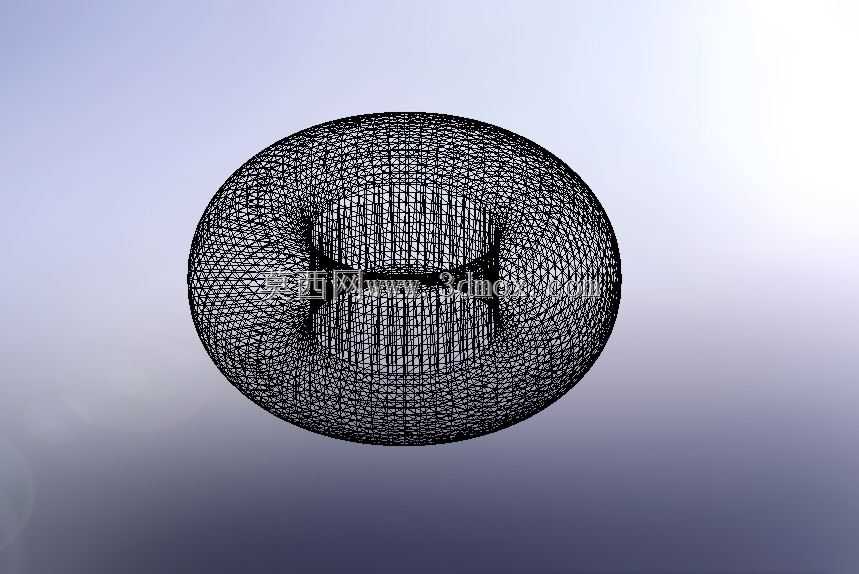

　　填充密封面之间的微观间隙，相比平垫片的密封耐压能力提升约20%。双规格的配置也能减少现场备件的种类，维修更换时不需要反复核对尺寸，相邻通径的安装位都能通用，降低备件库存压力。建模过程中采用回转特征一次生成主体结构，再对边缘做等半径圆角处理，没有多余的特征结构，后续修改尺寸时只需要调整回转截面的参数就能快速生成不同规格的衍生型号，不需要重新绘制整体轮廓，能大幅提升同系列产品的设计效率。环体的重量控制也经过优化，在保证结构强度的前提下，壁厚选取了兼顾刚性和轻量化的数值，不会因为壁厚过大增加不必要的材料成本，也不会因为壁厚过薄导致安装时容易被挤压破损。
