法式面包吸塑包装托盒三维结构设计

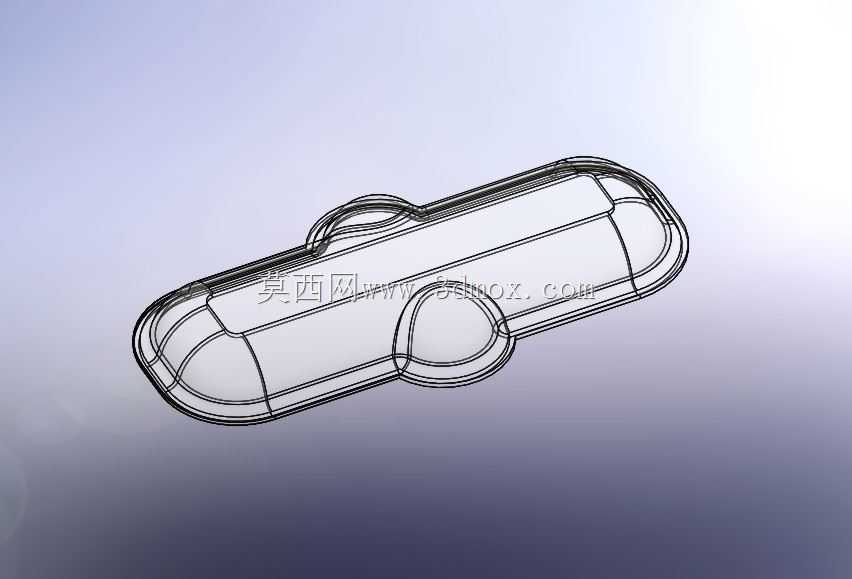

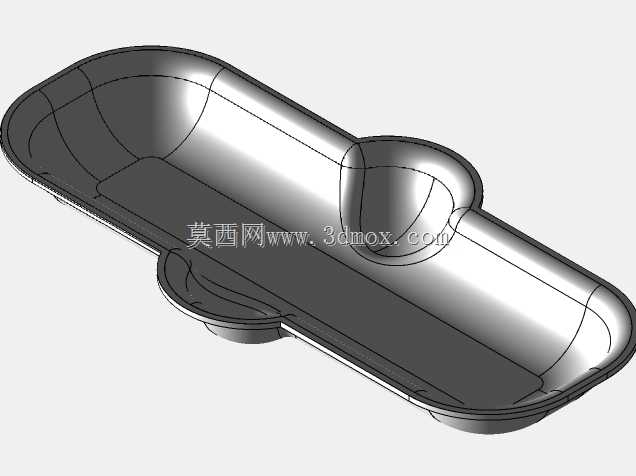

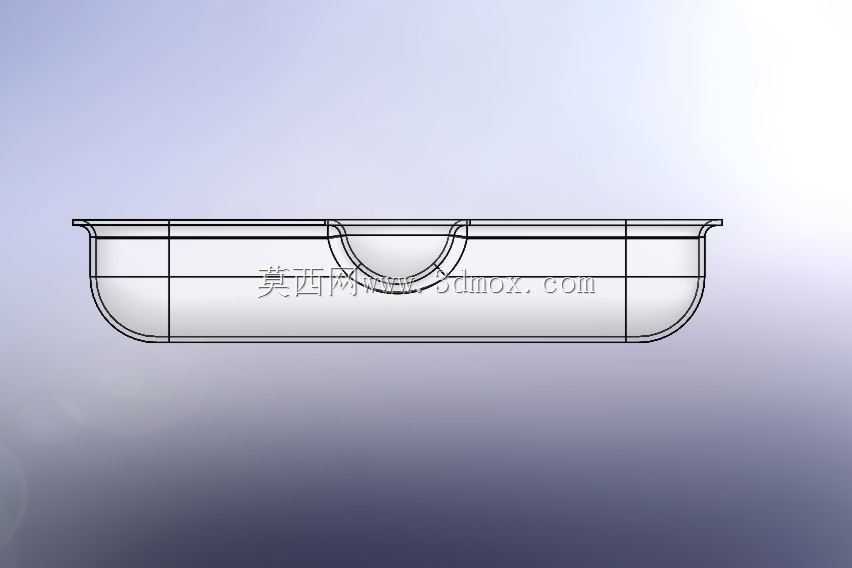

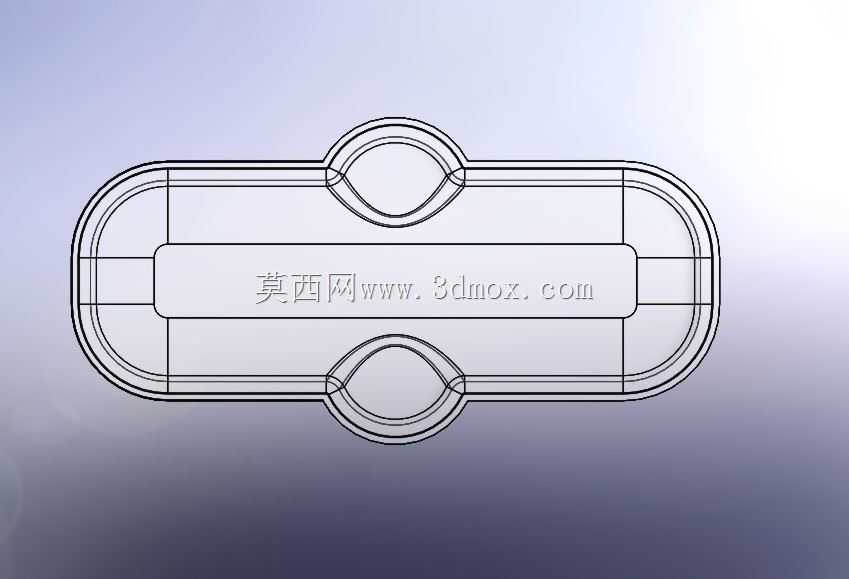

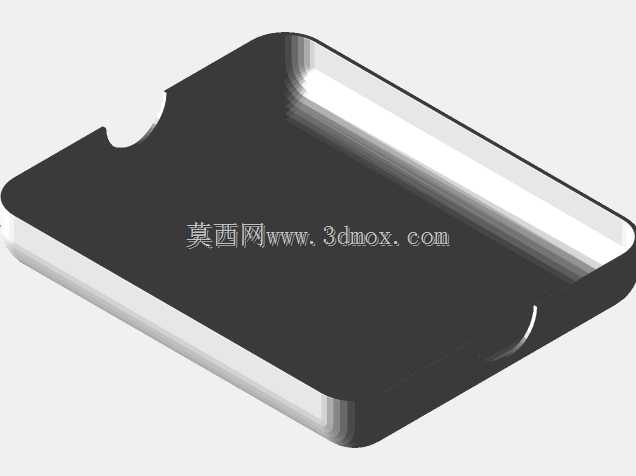

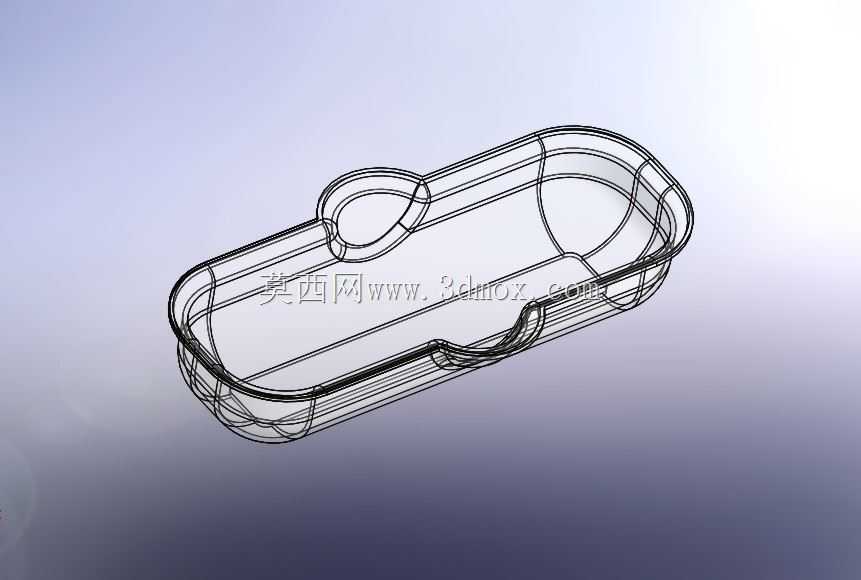

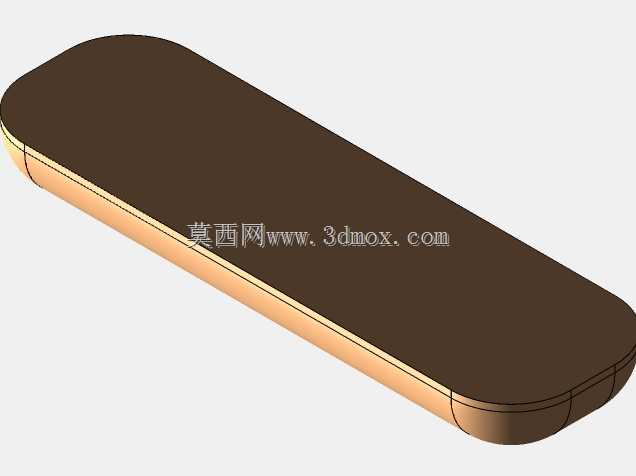

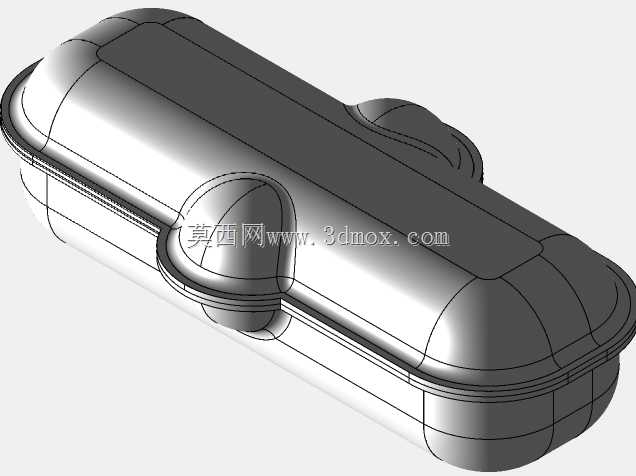

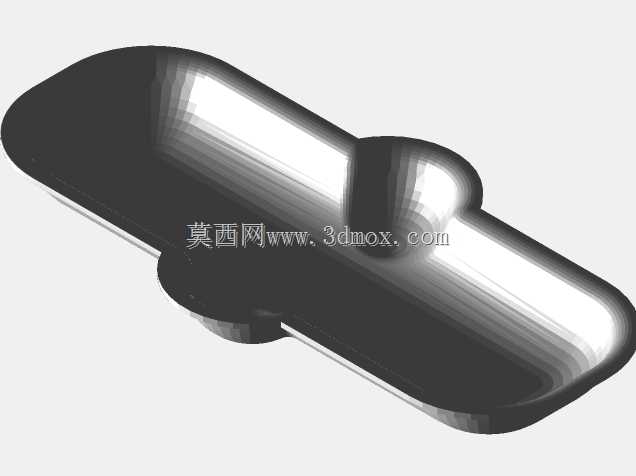

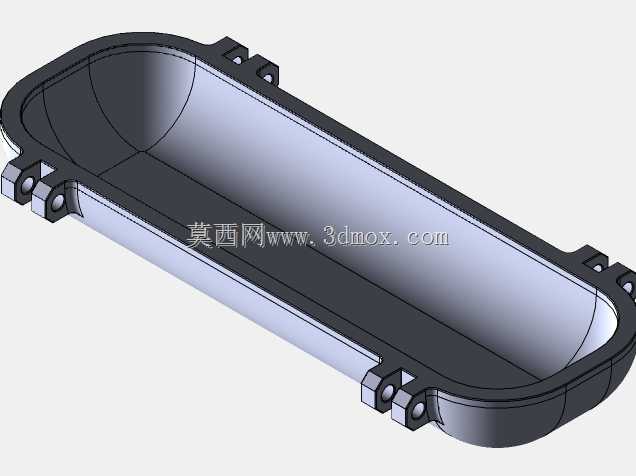

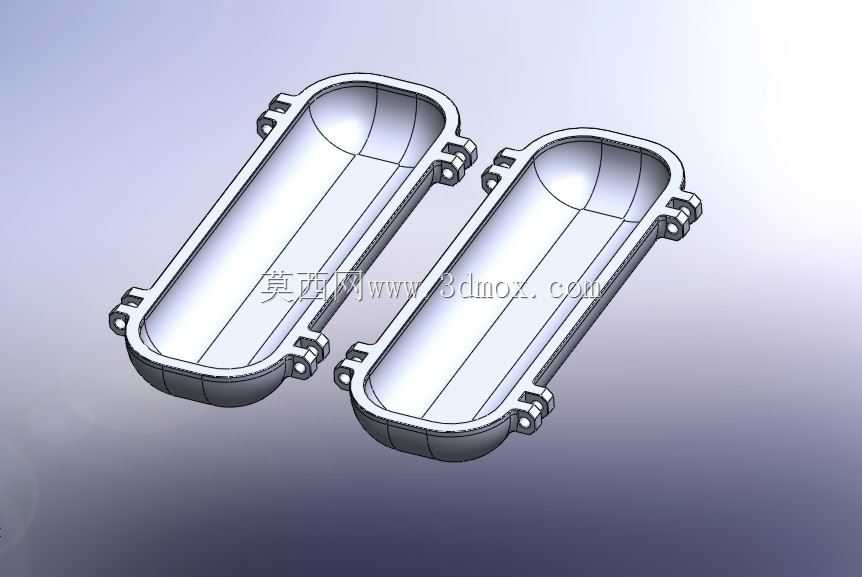

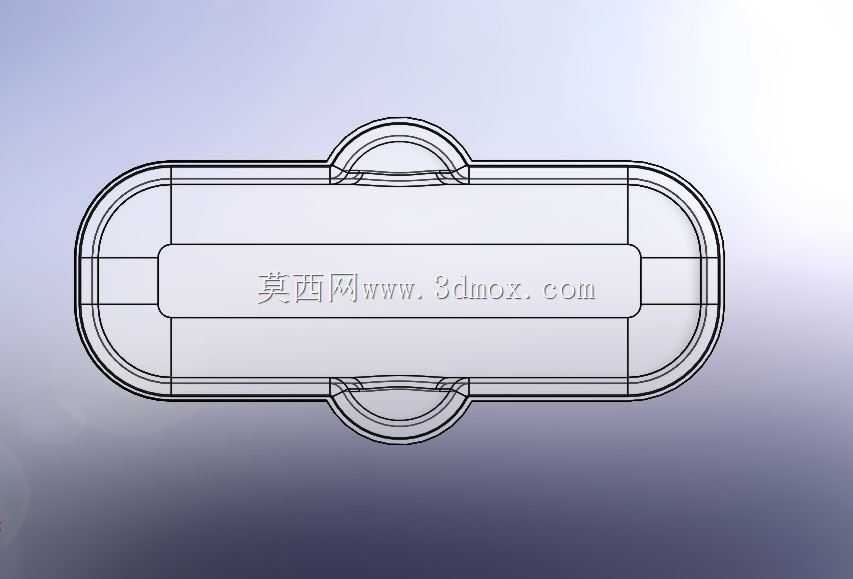

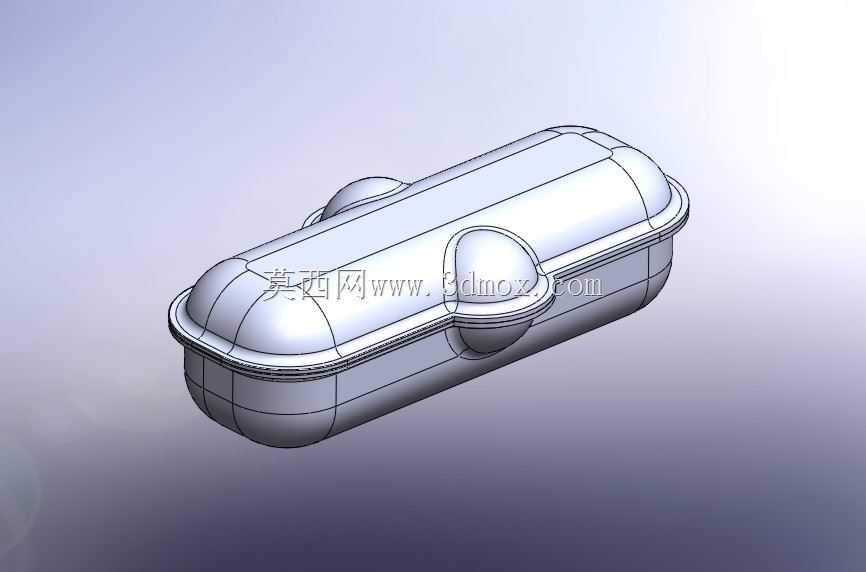

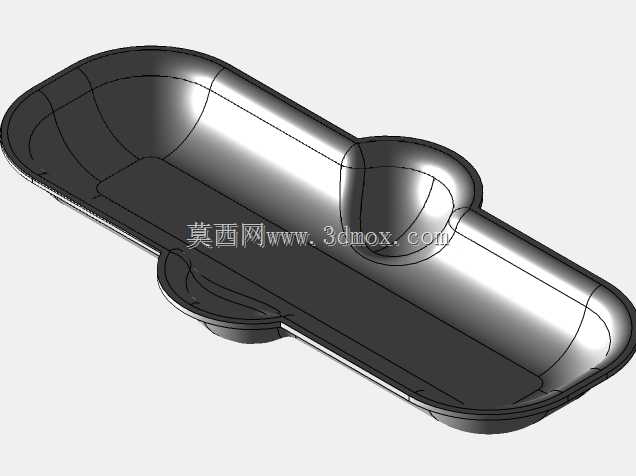

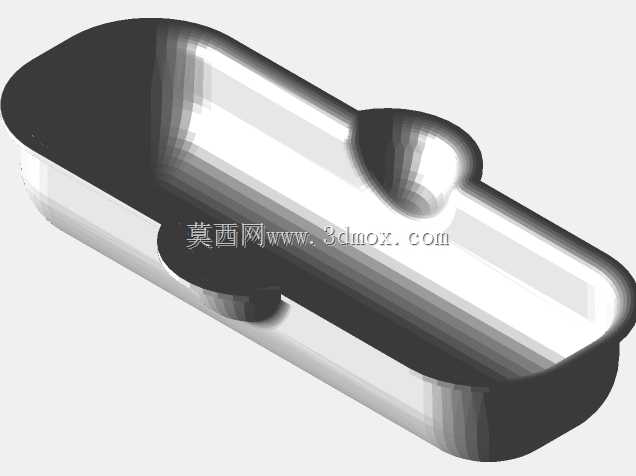

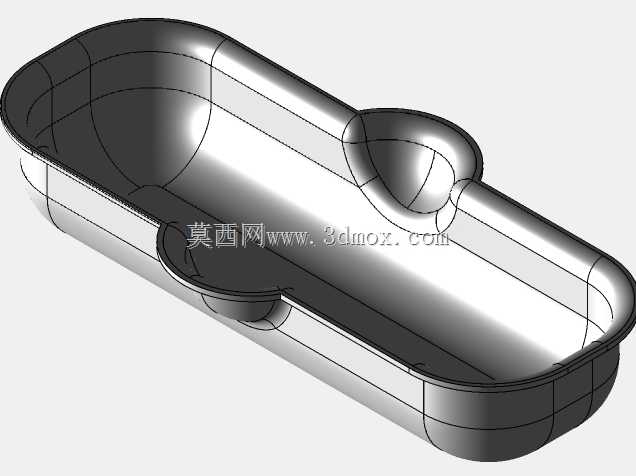

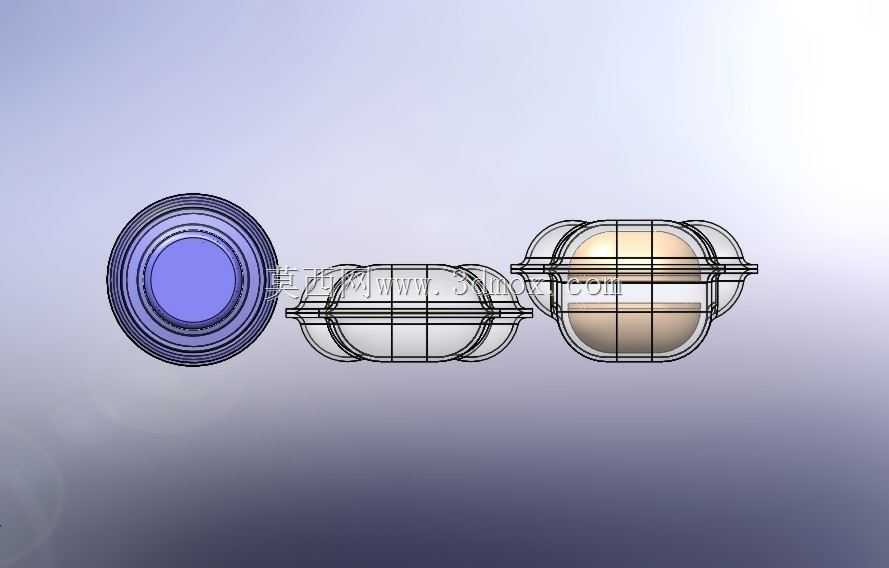

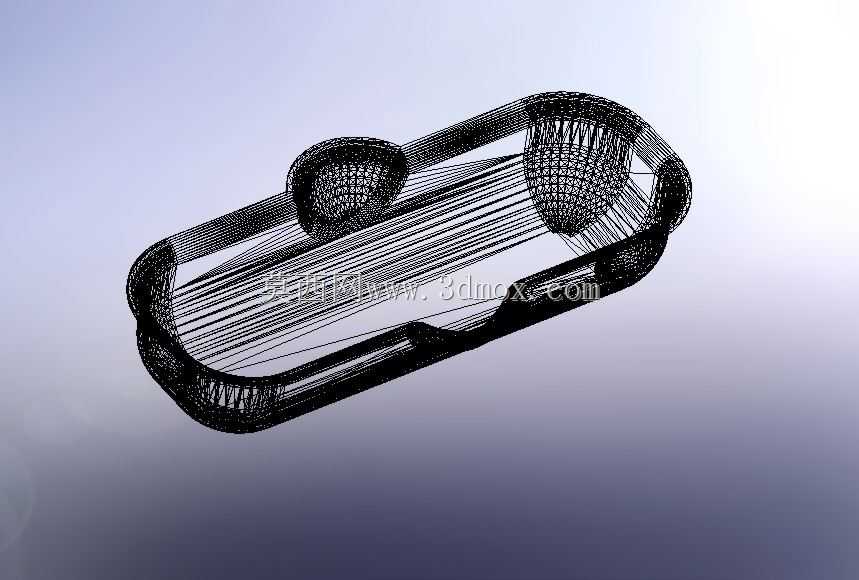

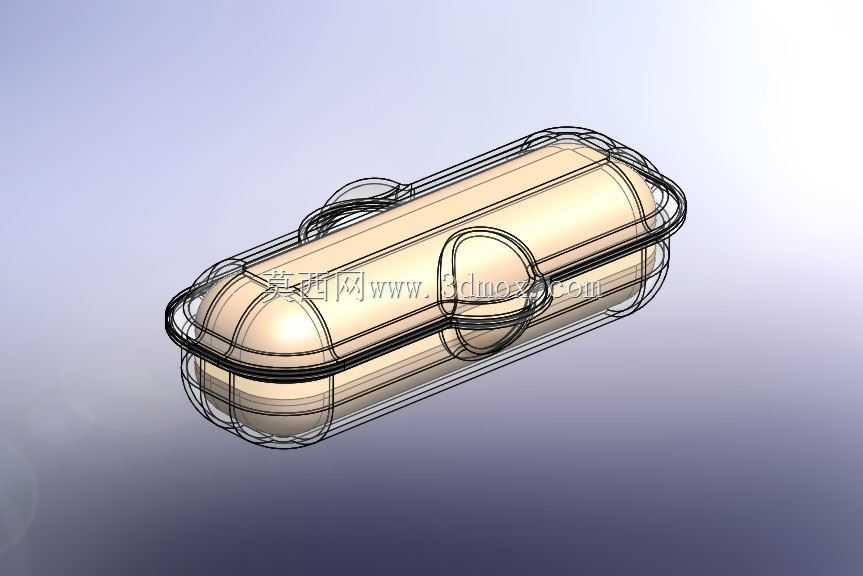

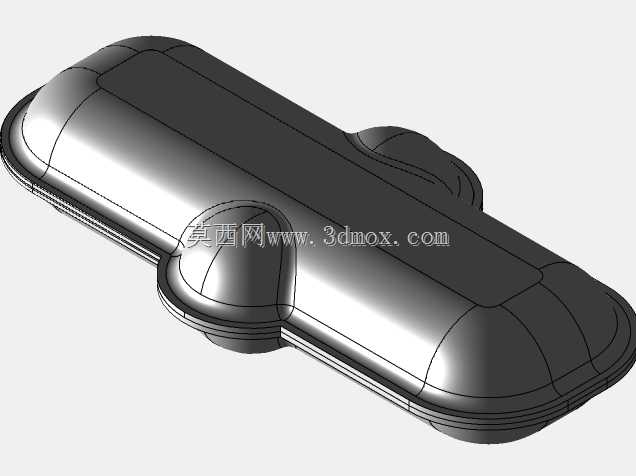

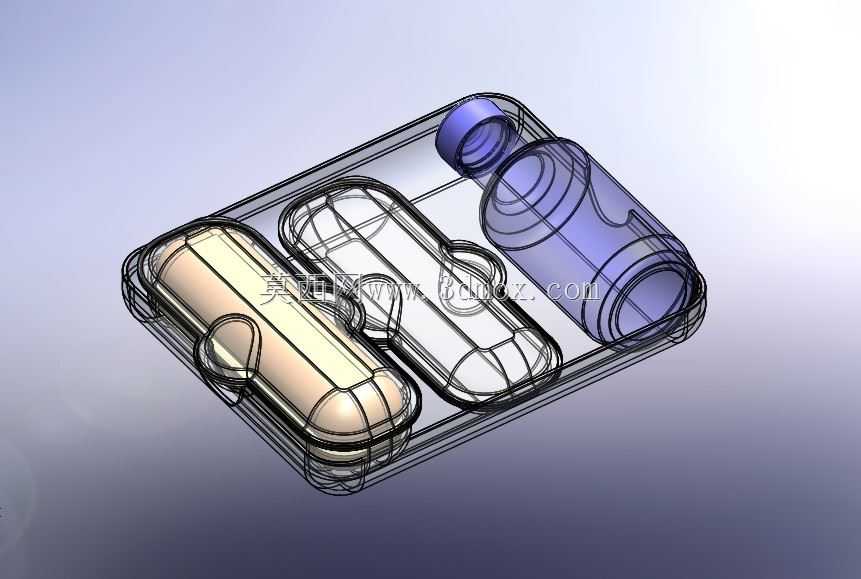

　　本次呈现的是适配法式长棍类面包的一体式吸塑包装托结构，这类结构目前广泛应用于烘焙食品线下零售、预包装食品生产线的末端包装工位，主要作用是在面包完成冷却、分拣工序后，为产品提供定型防护，避免长条形面包在运输、货架陈列过程中出现挤压变形、表皮脱落的问题，同时配套外层塑封膜可实现食品级密封阻隔，降低环境浮尘、潮气对面包口感的影响。从结构设计逻辑来看，整个托盒采用一体化吸塑成型思路，没有额外拼接组件，依托PET食品级片材吸塑时的拉伸特性成型，三个平行排布的容置槽分别对应不同规格的面包产品，其中最外侧槽体适配常规长度法式短棍，中间槽体适配带装饰配料的调理面包，最内侧带圆弧凸起卡位的槽体适配直径更大的杂粮面包，每个槽体边缘都做了外翻的支撑翻边，

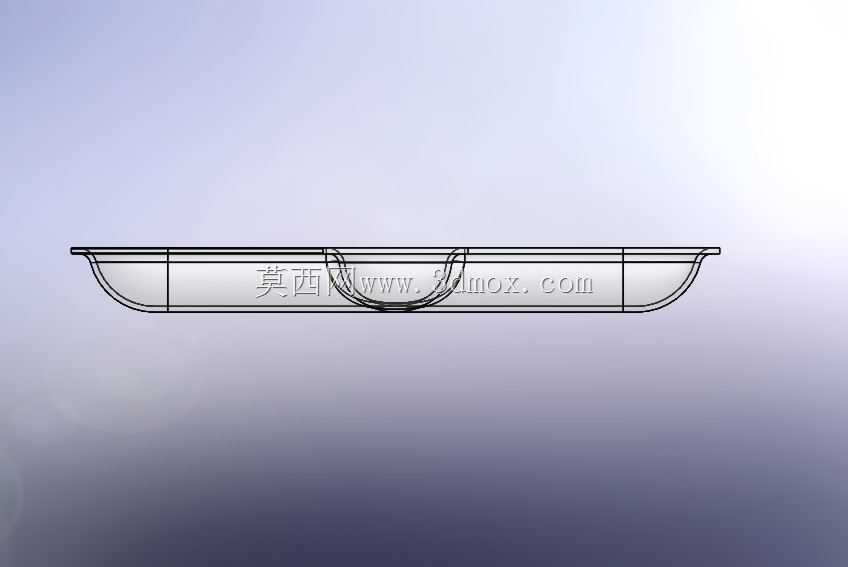

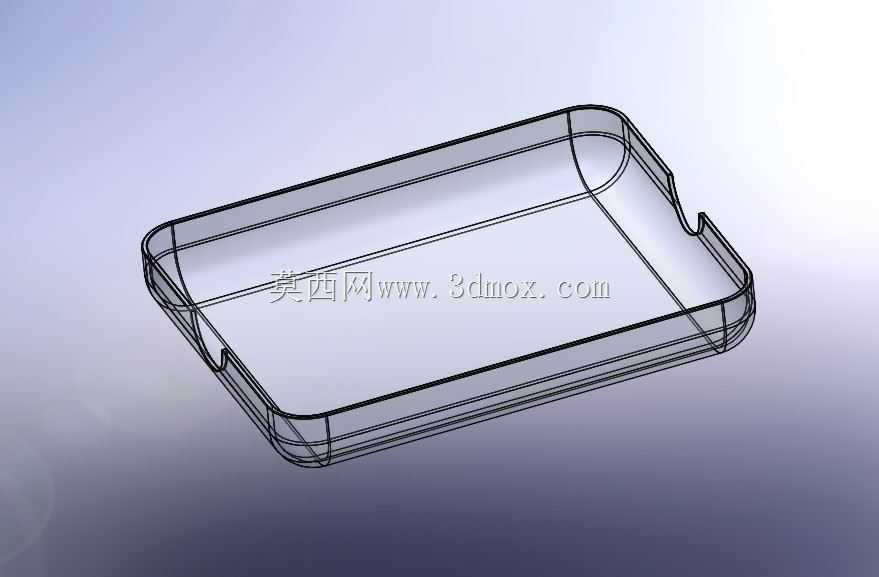

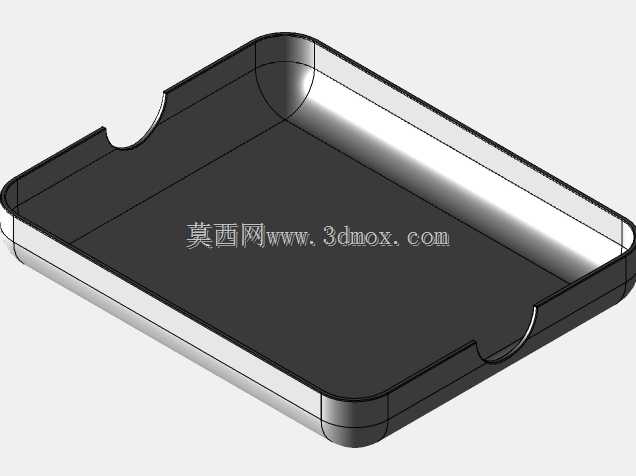

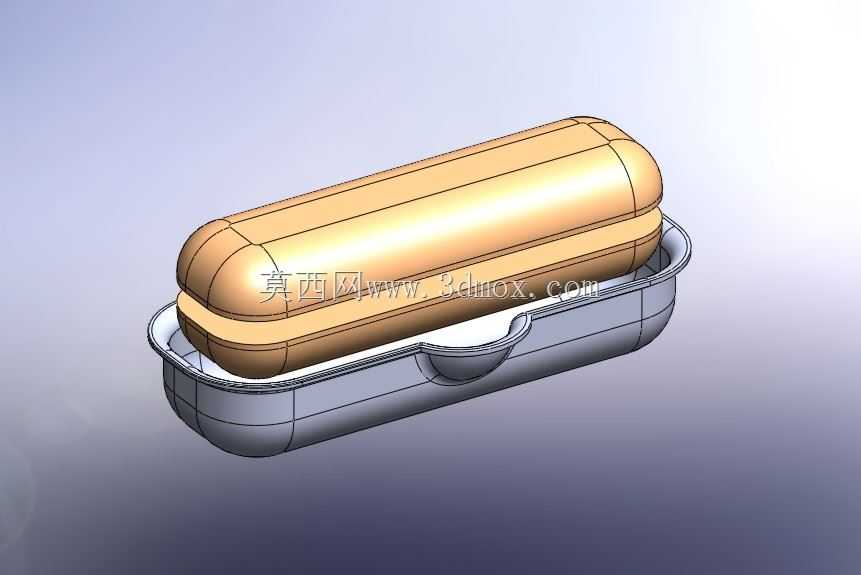

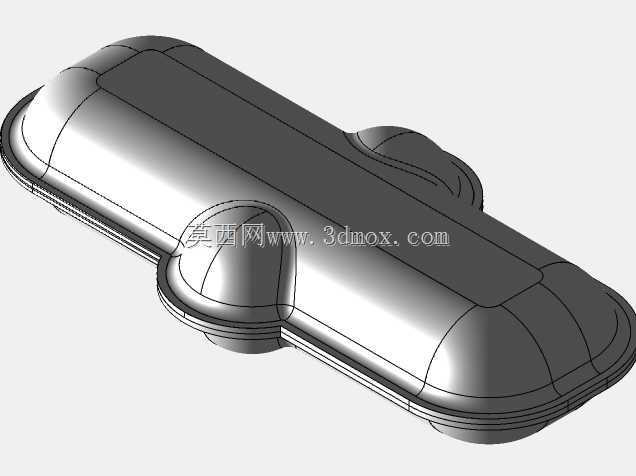

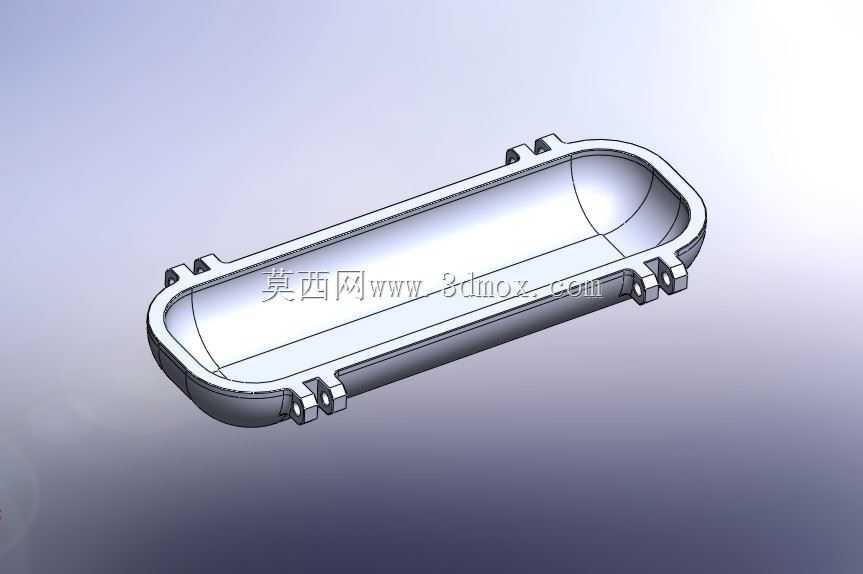

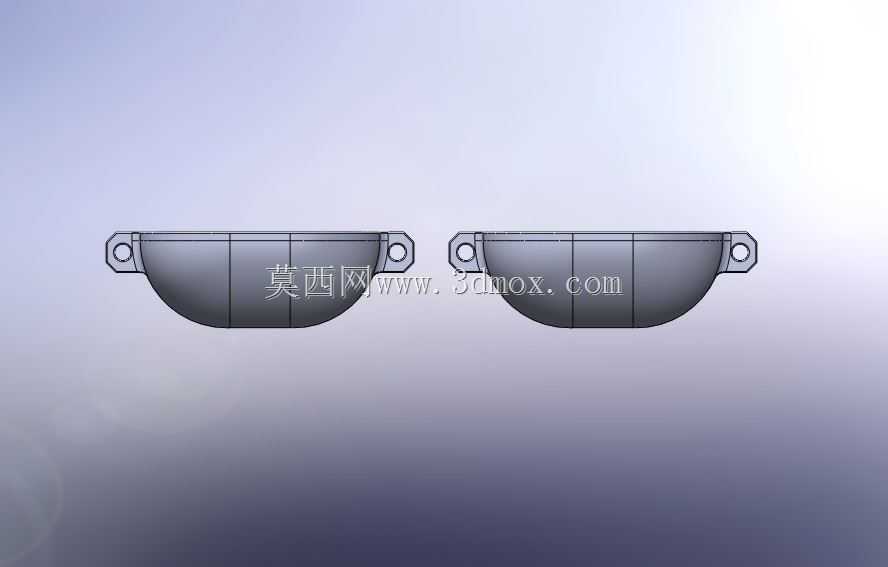

　　翻边宽度控制在8mm，既可以在吸塑成型后提升托盒整体的抗形变能力，避免堆叠时托盒受压塌陷，也能给外层热封膜提供平整的热压贴合面，保证封口密封性。槽体内部的凸起卡位不是随意设置的加强筋，而是对应面包外形的弧度做的仿形支撑，每个卡位的凸起高度为5mm，刚好贴合面包底部的圆弧面，不会因为接触面积过小压坏面包松软的表皮，同时能限制面包在槽体内的轴向窜动，避免运输过程中面包在托盒内来回滑动蹭掉表层酥皮。托盒整体的安装边界尺寸适配常规烘焙食品的自动化包装线料斗，长宽尺寸控制在280mm*160mm，整体成型高度35mm，既可以满足单托三枚面包的陈列容量需求，也能适配现有标准规格的外包装纸箱内尺寸，不需要额外调整现有仓储、运输环节的货架与箱规，

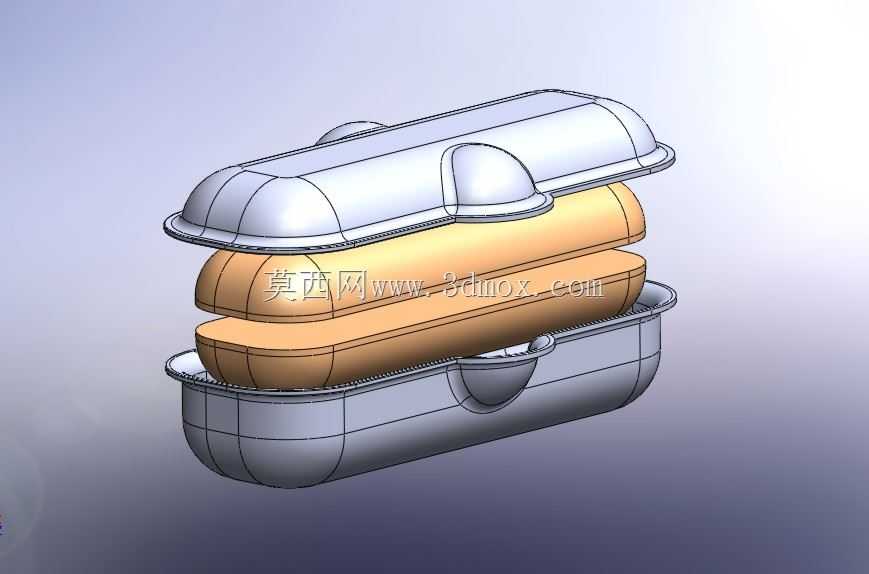

　　降低量产落地的适配成本。在壁厚设计上，托盒主体采用0.35mm的均匀壁厚设计，翻边位置局部加厚到0.5mm，平衡托盒的结构强度与材料成本，避免过厚导致的材料浪费，也不会因为壁厚过薄出现托盒拿取时发软变形的问题。槽体之间的分隔筋做了R3的圆角过渡，避免吸塑成型时出现片材拉伸过度导致的局部穿孔，也能减少消费者拿取时被锐边划伤的风险。整个结构没有设计额外的卡扣结构，依托吸塑材料本身的微弹性，配合外层热缩膜即可实现托盒与面包的固定，在零售端消费者拆开包装时可以直接取出面包，不需要额外拆解锁扣结构，提升使用体验。从生产线适配角度来看，该托盒的结构没有倒扣、深拉伸的极端结构，吸塑成型时的脱模斜度控制在5度以上，

　　可适配常规高速吸塑成型机的生产节拍，不需要定制特殊的脱模工装，量产时的成型良率可以控制在合理区间，同时堆叠时的嵌套间隙控制在2mm，整摞托盒的堆叠高度可控，能减少生产线料仓的补料频率，适配自动化取料机械手的抓取动作，不会因为嵌套过紧出现分料失败的问题。
